Чиллеры и фанкойлы: какие бывают и как они работают

Система чиллер-фанкойл - передовое решение в области кондиционирования, которое позволяет эффективно контролировать температуру и влажность в различных типах помещений. Эта технология сочетает в себе мощность централизованного охлаждения с гибкостью индивидуального контроля, что делает ее привлекательной для многих объектов, от офисных центров до гостиниц и торговых комплексов.

В этой статье мы подробно рассмотрим, что такое система чиллер-фанкойл, как она работает, каковы ее преимущества и особенности эксплуатации. Также обсудим экономические аспекты внедрения такой системы, чтобы помочь вам принять обоснованное решение о ее приобретении и установке.

---

Чиллеры и фанкойлы: что это, какими бывают, особенности работы, обслуживание

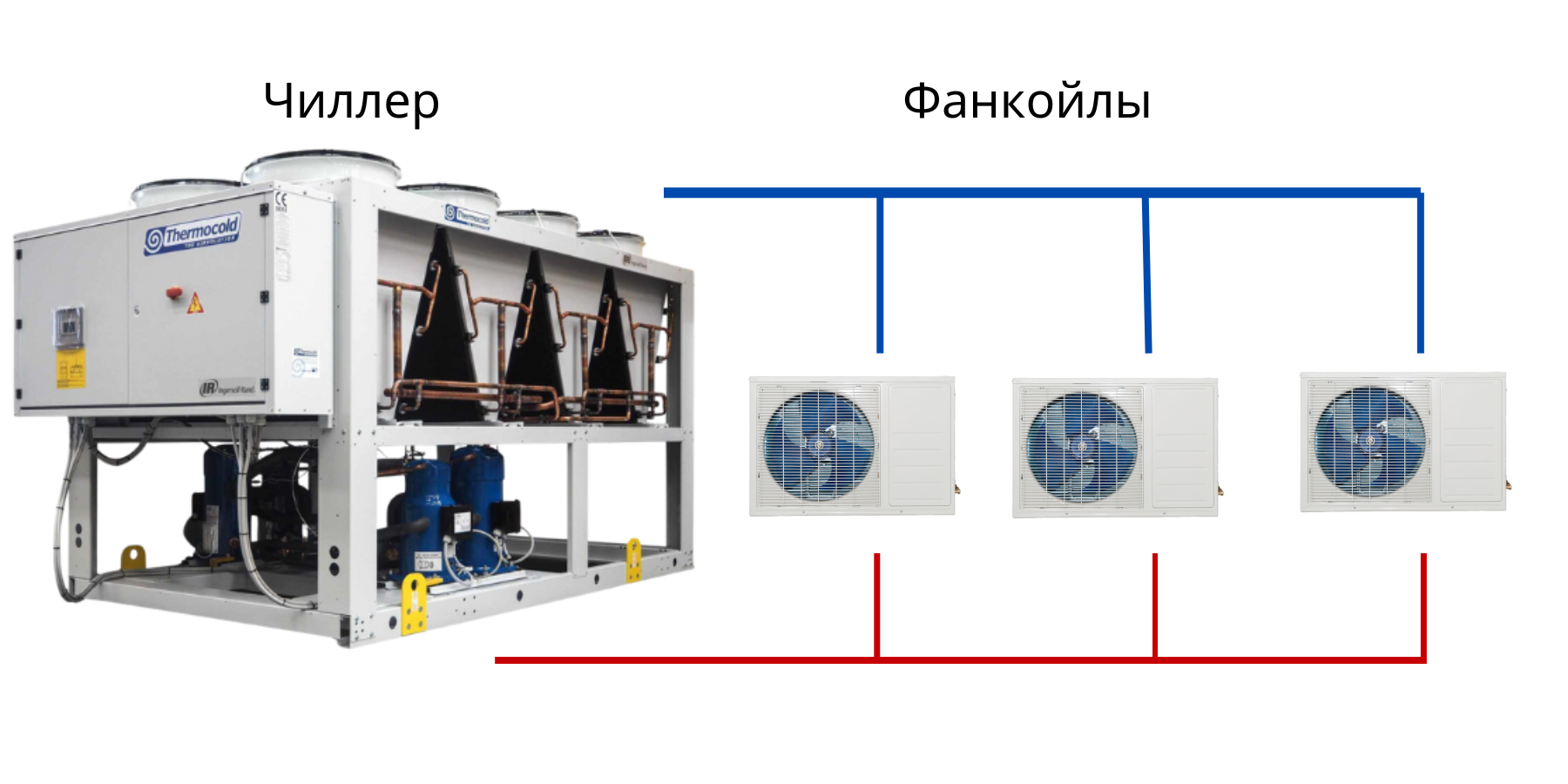

Чиллер фанкойл основной компонент систем кондиционирования воздуха. Эти устройства работают совместно для создания комфортного микроклимата в помещениях различного назначения.

Чиллер – это промышленная холодильная установка, предназначенная для охлаждения жидкости (чаще всего воды или водного раствора этиленгликоля). Основная функция чиллера - отвод тепла из охлаждаемой жидкости и передача его в окружающую среду. Чиллеры могут быть различных типов, включая воздушного и водяного охлаждения, а также с разными типами компрессоров – поршневыми, винтовыми или центробежными.

Фанкойл, в свою очередь, напоминает теплообменник с вентилятором, который устанавливается непосредственно в кондиционируемом помещении. Он получает охлажденную воду от чиллера и использует ее для охлаждения воздуха в помещении. Фанкойлы бывают различных конфигураций: настенные, напольные, потолочные и канальные.

Особенности работы системы чиллер-фанкойл заключаются в следующем:

• Централизованное охлаждение: чиллер охлаждает воду, которая затем распределяется по всем фанкойлам в здании.
• Индивидуальный контроль: каждый фанкойл может регулироваться отдельно, позволяя настраивать температуру в разных помещениях.
• Энергоэффективность: система может работать в режиме частичной нагрузки, что экономит энергию.
• Гибкость установки: фанкойлы могут быть установлены в различных местах, адаптируясь к архитектуре здания.

Обслуживание системы чиллер-фанкойл включает в себя регулярную проверку и чистку фильтров фанкойлов, контроль уровня хладагента в чиллере, проверку состояния труб и теплоизоляции, а также периодическую диагностику электрических компонентов. Правильное обслуживание обеспечивает длительную и эффективную работу системы.

---

Принцип работы чиллера

Принцип работы чиллера основан на термодинамическом цикле охлаждения. Этот процесс можно разделить на такие этапы:

1. Компрессия: Компрессор сжимает газообразный хладагент, повышая его температуру и давление.
2. Конденсация: Поступая в воздушный конденсатор, горячий газ охлаждается и превращается в жидкость. Тепло при этом отводится в окружающую среду (воздух или воду, в зависимости от типа чиллера).
3. Расширение: При прохождении через расширительный клапан, давление жидкого хладагента резко падает. При этом часть хладагента испаряется, и его температура значительно снижается.
4. Испарение: Холодный хладагент поступает в испаритель, где он поглощает тепло из циркулирующей воды (или другого теплоносителя), охлаждая ее. При этом хладагент полностью переходит в газообразное состояние.
5. Цикл повторяется: Газообразный хладагент возвращается в компрессор, и процесс начинается заново.

Охлажденная в испарителе вода затем циркулирует по системе трубопроводов, доставляя холод к фанкойлам в разных частях здания. Контроль температуры воды осуществляется автоматикой чиллера, которая регулирует работу компрессора и других компонентов для поддержания заданной температуры.

Эффективность работы чиллера во многом зависит от правильного подбора мощности, качества компонентов и точности настройки. Современные чиллеры оснащаются системами частотного регулирования компрессоров, что позволяет оптимизировать энергопотребление при работе с частичной нагрузкой.

---

Принцип работы фанкойла

Принцип работы фанкойла заключается в теплообмене между циркулирующим воздухом помещения и охлажденной водой, поступающей от чиллера. Процесс можно описать следующим образом:

1. Циркуляция воздуха: Встроенный вентилятор фанкойла забирает воздух из помещения.
2. Фильтрация: Воздух проходит через фильтр, который очищает его от пыли и других частиц.
3. Теплообмен: Очищенный воздух проходит через теплообменник (радиатор), внутри которого циркулирует холодная вода от чиллера. При этом происходит теплообмен: воздух охлаждается, отдавая свое тепло воде.
4. Распределение охлажденного воздуха: Охлажденный воздух выдувается обратно в помещение через специальные жалюзи или диффузоры, обеспечивая равномерное распределение.
5. Контроль влажности: В процессе охлаждения на поверхности теплообменника конденсируется влага из воздуха, что способствует снижению влажности в помещении.
6. Регулировка температуры: Температура в помещении контролируется путем изменения скорости вентилятора или регулировки потока воды через теплообменник с помощью клапана.

Фанкойлы могут работать не только на охлаждение, но и на обогрев помещения. В этом случае в теплообменник подается горячая вода от бойлера или теплового насоса. Некоторые модели фанкойлов оснащаются дополнительным электрическим нагревателем для быстрого повышения температуры воздуха.

Современные фанкойлы часто имеют встроенные системы управления, позволяющие пользователям точно настраивать желаемую температуру и режим работы. Кроме того, они могут быть интегрированы в общую систему управления зданием (BMS) для централизованного контроля и оптимизации энергопотребления.

---

Отличия фанкойла от чиллера

Отличия фанкойла от чиллера заключаются в их функциях, размерах и принципах работы в системе кондиционирования. Понимание этих различий важно для правильного проектирования и эксплуатации системы.

• Функциональное назначение: Чиллер производит охлажденную воду для всей системы, а фанкойл использует эту воду для кондиционирования конкретного помещения.
• Расположение: Чиллер обычно устанавливается вне здания или в специальном техническом помещении, в то время как фанкойл размещается непосредственно в кондиционируемых помещениях.
• Размеры: Чиллер - это крупногабаритное оборудование, размеры которого зависят от мощности. Фанкойл - компактное устройство, легко интегрируемое в интерьер.
• Принцип работы: Чиллер охлаждает воду с помощью холодильного цикла, а фанкойл охлаждает воздух, пропуская его через теплообменник с холодной водой.
• Энергопотребление: Чиллер имеет высокое энергопотребление, работая на обслуживание всей системы. Фанкойл потребляет меньше энергии, в основном на работу вентилятора.
• Обслуживание: Чиллер требует регулярного профессионального обслуживания. Обслуживание фанкойла проще и в основном включает чистку фильтров и проверку работы вентилятора.
• Гибкость настройки: Чиллер настраивается на общую нагрузку системы, в то время как фанкойл позволяет индивидуально регулировать температуру в каждом помещении.
• Шумность: Чиллер может быть достаточно шумным, поэтому устанавливается вне жилых помещений. Фанкойл работает тихо, что позволяет использовать его в жилых и рабочих помещениях.

Эти отличия влияют на условия эксплуатации системы чиллер-фанкойл. Чиллер требует более тщательного подхода к монтажу и обслуживанию, а также учета акустических характеристик при размещении. Фанкойлы, будучи более гибкими в установке, позволяют легко адаптировать систему под изменяющиеся потребности в различных зонах здания.

---

Разновидности чиллеров и фанкойлов для кондиционирования

Разновидности чиллеров и фанкойлов для систем кондиционирования весьма разнообразны и подбираются в зависимости от конкретных требований проекта. Рассмотрим основные типы этого оборудования:

Чиллеры:

• По типу охлаждения конденсатора:
  • Воздушного охлаждения: используют окружающий воздух для охлаждения конденсатора.
  • Водяного охлаждения: требуют подключения к системе водоснабжения или градирне.
• По типу компрессора:
  • Поршневые: подходят для небольших систем, экономичны.
  • Винтовые: эффективны для средних и крупных систем, надежны.
  • Центробежные: используются в мощных промышленных системах.
  • Спиральные: компактны и энергоэффективны.
• По типу хладагента:
  • С фреоновым контуром: используют различные типы фреонов.
  • С аммиачным контуром: применяются в промышленных установках.
• По возможности реверсирования цикла:
  • Только охлаждение
  • Тепловые насосы (охлаждение и нагрев)

Фанкойлы:

• По типу установки:
  • Настенные: монтируются на стену, похожи на сплит-системы.
  • Напольные: устанавливаются на пол, могут быть встроенными или отдельно стоящими.
  • Потолочные: крепятся к потолку, бывают кассетного и канального типа.
  • Канальные: устанавливаются за подвесным потолком и подключаются к системе воздуховодов.
• По типу исполнения:
  • Двухтрубные: работают только на охлаждение или только на обогрев.
  • Четырехтрубные: могут одновременно охлаждать одни помещения и обогревать другие.
• По мощности:
  • Малой мощности: до 2 кВт
  • Средней мощности: 2-5 кВт
  • Высокой мощности: более 5 кВт
• По наличию дополнительных функций:
  • С электрическим нагревателем
  • С функцией очистки воздуха
  • С возможностью подмеса свежего воздуха

Выбор конкретных типов чиллеров и фанкойлов зависит от следующих факторов:

• Требуемую мощность охлаждения/обогрева
• Архитектурные особенности здания
• Климатические условия
• Энергетические требования и доступность ресурсов
• Экономические соображения
• Экологические нормативы

Правильный подбор оборудования обеспечивает оптимальную производительность системы, энергоэффективность и комфорт для пользователей.

---

Фанкойлы: классификация по типу размещения

Фанкойлы по типу размещения делятся на несколько основных категорий, каждая из которых имеет свои особенности и области применения. Рассмотрим подробно каждый тип:

1. Настенные фанкойлы: монтируются на стену, обычно в верхней ее части. Они похожи на внутренние блоки сплит-систем.
   • Преимущества: простота монтажа, не занимают полезную площадь помещения, легкий доступ для обслуживания;
   • Недостатки: могут не вписываться в интерьер некоторых помещений, ограниченная мощность по сравнению с другими типами;
   • Применение: Жилые помещения, небольшие офисы, гостиничные номера.
2. Напольные фанкойлы: устанавливаются на пол у стены. Они бывают двух видов: напольно-потолочные (универсальные) и колонные.
   • Преимущества: высокая мощность, возможность установки в помещениях без подвесных потолков, удобство обслуживания;
   • Недостатки: занимают место на полу, могут ограничивать расстановку мебели;
   • Применение: Торговые залы, выставочные павильоны, рестораны, большие офисные пространства.
3. Потолочные фанкойлы: крепятся к потолку и бывают двух основных типов: кассетные и подвесные.
   • Преимущества потолочных фанкойлов: не занимают полезную площадь, высокая производительность, равномерное распределение воздуха
   • Недостатки: сложность монтажа и обслуживания, требуют достаточной высоты потолков
   • Применение: Офисные помещения, торговые центры, гостиницы, конференц-залы.
4. Канальные фанкойлы: устанавливаются за подвесным потолком и подключаются к системе воздуховодов.
   • Преимущества: скрытый монтаж, не видны в интерьере, возможность подачи воздуха в несколько помещений, возможность подмеса свежего воздуха
   • Недостатки: сложность монтажа и обслуживания, требуют наличия подвесного потолка или специального технического пространства, более высокая стоимость системы из-за необходимости воздуховодов;
   • Применение: Многокомнатные квартиры, офисы открытой планировки, гостиницы, рестораны.

Выбор типа размещения фанкойла зависит от нескольких факторов:

• Архитектурные особенности помещения
• Требуемая мощность охлаждения/обогрева
• Эстетические предпочтения
• Возможность и удобство обслуживания
• Бюджет проекта

При проектировании системы кондиционирования важно учитывать все эти факторы, чтобы выбрать оптимальное решение для каждого конкретного помещения. Правильный выбор типа размещения фанкойла обеспечит не только эффективное кондиционирование, но и гармоничное сочетание с интерьером помещения.

В чем преимущества системы кондиционирования с чиллерами и фанкойлами?

Преимущества системы кондиционирования с чиллерами и фанкойлами многочисленны и делают эту технологию привлекательной для различных типов зданий и сооружений. Рассмотрим основные достоинства:

• Энергоэффективность: система чиллер-фанкойл позволяет оптимизировать энергопотребление за счет централизованного производства холода и возможности работы в режиме частичной нагрузки. Это особенно заметно в сравнении с индивидуальными кондиционерами для каждого помещения. Пример: В офисном здании площадью 10 000 м² использование системы чиллер-фанкойл может снизить энергопотребление на кондиционирование на 20-30% по сравнению с системой VRV или мульти-сплит.
• Гибкость и масштабируемость: система легко адаптируется к изменениям планировки помещений и может быть расширена при необходимости. Добавление новых фанкойлов не требует существенных изменений в основной системе.
• Индивидуальный контроль температуры: каждый фанкойл может управляться независимо, что позволяет создавать комфортные условия в разных зонах здания с учетом индивидуальных предпочтений пользователей.
• Централизованное обслуживание: основное оборудование (чиллер) располагается в одном месте, что упрощает его обслуживание и ремонт.
• Долговечность: срок службы системы чиллер-фанкойл обычно превышает 15-20 лет при правильном обслуживании, что делает ее более выгодной в долгосрочной перспективе.
• Возможность использования естественного охлаждения: в холодное время года система может использовать холодный наружный воздух для охлаждения воды, что значительно снижает энергозатраты. Пример: торговый центр в умеренном климате может экономить до 40% энергии на охлаждение в межсезонье, используя режим фрикулинга.
• Низкий уровень шума в помещениях: фанкойлы работают тише, чем компрессоры индивидуальных кондиционеров, что особенно важно для офисов, гостиниц и жилых помещений.
• Отсутствие фреона в помещениях: хладагент циркулирует только в чиллере, который обычно расположен вне жилых зон, что повышает безопасность системы.
• Возможность комбинирования с системой отопления: четырехтрубные системы позволяют одновременно охлаждать одни помещения и обогревать другие, что особенно эффективно в межсезонье.
• Эстетичность: фанкойлы могут быть практически незаметны в интерьере, особенно при использовании канальных или кассетных моделей.

Система чиллер-фанкойл особенно эффективна в крупных объектах, таких как офисные центры, гостиницы, торговые комплексы и образовательные учреждения. Ее преимущества становятся более очевидными с увеличением площади обслуживаемых помещений и сложности планировки здания.

---

Система чиллер-фанкойл: экономические затраты

Экономические затраты на систему чиллер-фанкойл состоят из нескольких важных компонентов, которые необходимо учитывать при планировании и эксплуатации. Рассмотрим основные факторы, влияющие на затраты:

• Первоначальные инвестиции: стоимость оборудования (чиллер, фанкойлы, насосы, трубопроводы, автоматика), затраты на проектирование системы, монтажные работы и пуско-наладку, стоимость дополнительного оборудования (градирни, теплообменники).
• Энергопотребление: расход электроэнергии чиллером, энергозатраты на работу насосов и фанкойлов, затраты на работу вспомогательного оборудования.
• Техническое обслуживание: регулярное обслуживание чиллера (проверка уровня хладагента, очистка теплообменников), замену фильтров фанкойлов, проверку и очистку трубопроводов, настройку автоматики.
• Ремонт и замена компонентов: замена изношенных деталей чиллера, ремонт или замену фанкойлов, обновление автоматики и систем управления.
• Расходные материалы: хладагент для чиллера, теплоноситель для системы трубопроводов, фильтры для фанкойлов.
• Затраты на воду: расходы для систем с водяным охлаждением конденсатора и подпитка системы при утечках.
• Страхование оборудования: страховые взносы на дорогостоящее оборудование (чиллер).
• Обучение персонала: затраты на обучение технического персонала для обслуживания системы.

Факторы, влияющие на общие затраты:

• Размер и сложность системы
• Выбор типа чиллера (воздушного или водяного охлаждения)
• Климатические условия региона
• Тарифы на электроэнергию и воду
• Качество и регулярность обслуживания
• Использование энергосберегающих технологий (фрикулинг, рекуперация тепла)

Для оценки экономической эффективности системы чиллер-фанкойл рекомендуется проводить расчет совокупной стоимости владения (TCO) на весь жизненный цикл оборудования, который обычно составляет 15-20 лет.

Сравнивая эти затраты с альтернативными системами кондиционирования, необходимо учитывать не только прямые расходы, но и косвенные выгоды, такие как повышение комфорта сотрудников, что может привести к росту производительности труда.

Выбирая систему чиллер-фанкойл, важно тщательно проанализировать все аспекты затрат и сопоставить их с долгосрочными преимуществами этой технологии.
