В условиях постоянного роста тарифов на электроэнергию промышленные предприятия все чаще ищут способы снижения себестоимости продукции. Энергоэффективность перестала быть просто модным трендом – теперь это вопрос выживания и конкурентоспособности бизнеса. Прежде чем модернизировать систему холодоснабжения или купить чиллер для технологических нужд, дальновидный инженер должен проанализировать энергетический баланс всего предприятия. Нередко лучшим решением становится собственная генерация, которая позволяет получать электричество и тепло практически по цене топлива.
В этой статье мы детально разберем, как работает эта технология, из чего состоит оборудование и почему КПД таких систем достигает рекордных 90%.
Что такое когенерация и зачем она нужна?
В традиционной энергетике электричество поступает от центральной сети (ТЭЦ или АЭС), а тепло вырабатывается локальными котельными. При этом на крупных электростанциях огромное количество тепловой энергии, образующейся при сжигании топлива, просто выбрасывается в атмосферу через градирни. КПД такого процесса редко превышает 35-40%.

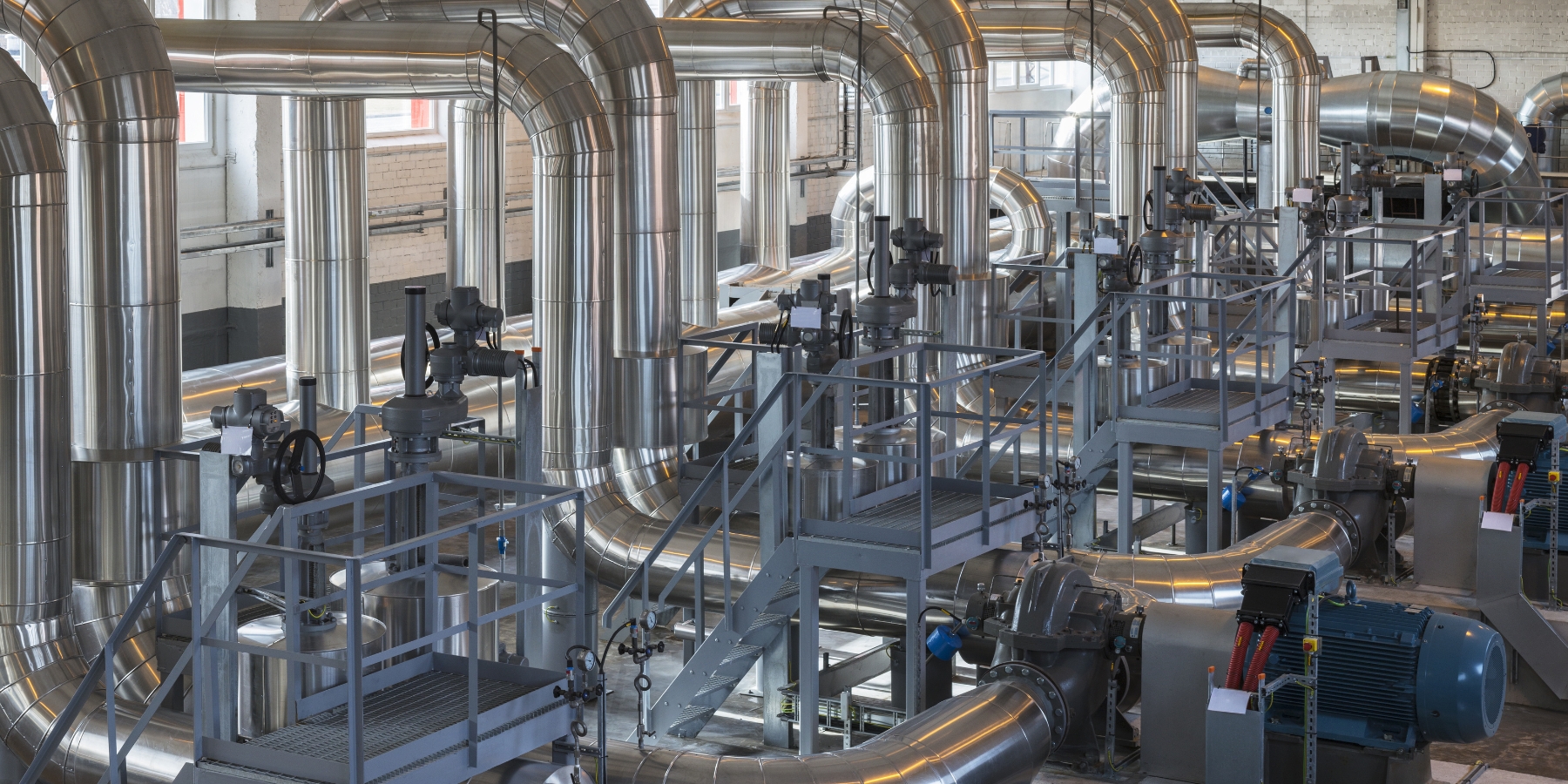

Когенерация – это термодинамический процесс совместной выработки двух видов энергии: электрической и тепловой. Топливо сжигается один раз, а полезный продукт мы получаем дважды.

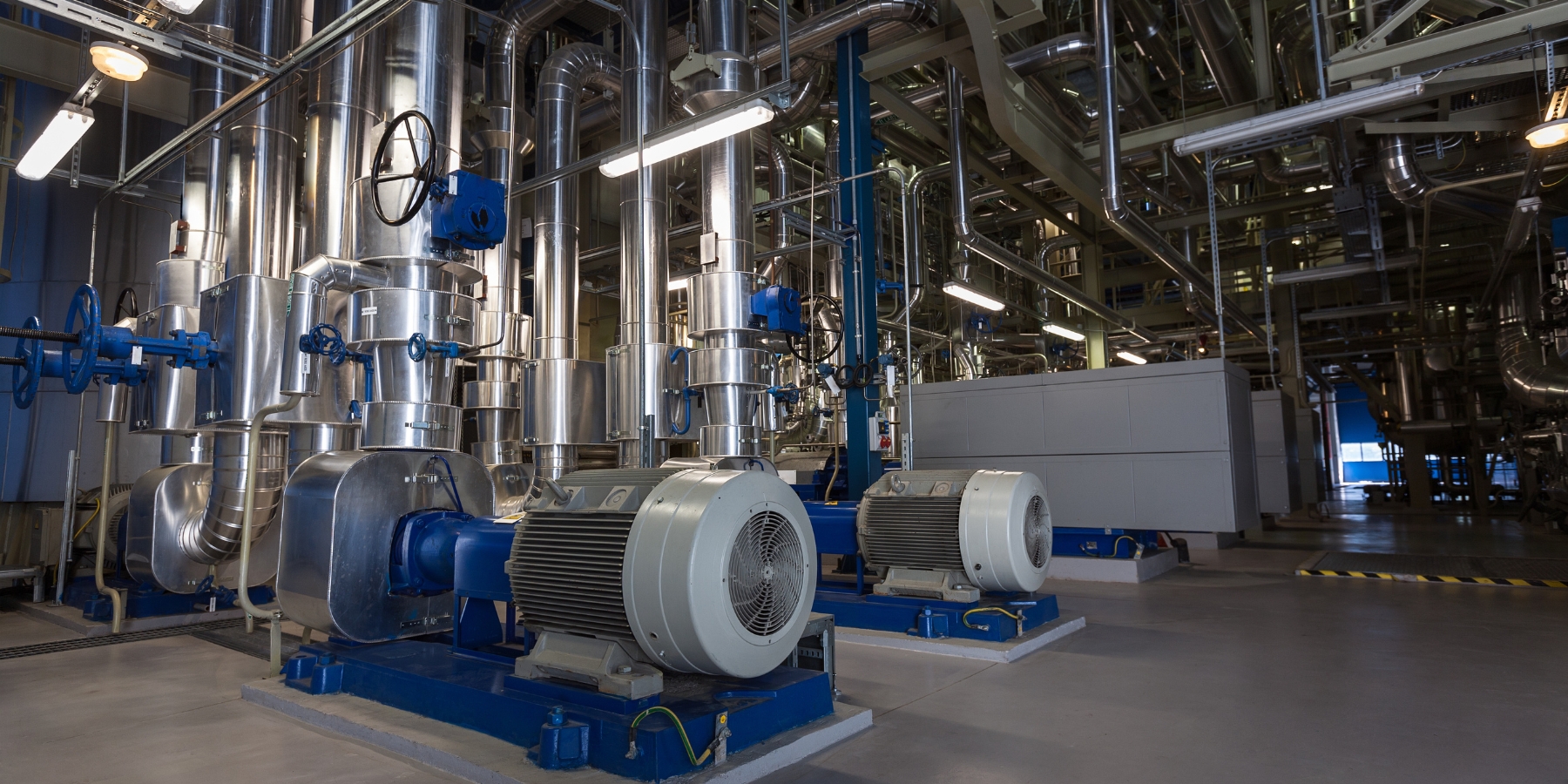

Когенерационная установка – это (КГУ) комплекс оборудования, который реализует этот процесс непосредственно на объекте потребителя. Главная задача КГУ – утилизировать тепло, которое обычно теряется при работе двигателя, и направить его на отопление, горячее водоснабжение (ГВС) или технологические нужды завода. Такой подход повышает общий коэффициент использования топлива (КИТ) до 85-90%.
Устройство и принцип работы когенерационной установки
Чтобы понять, как достигается такая эффективность, необходимо рассмотреть "анатомию" системы. Когенерационные установки базируются на двигателе внутреннего сгорания или турбине, которые вращают электрический генератор.
Процесс выглядит следующим образом:
- Сжигание топлива: Газ (природный, биогаз, попутный нефтяной) подается в камеру сгорания двигателя.
- Выработка электроэнергии: Механическая энергия вала передается на альтернатор, вырабатывающий электрический ток стандартных параметров.
- Съем тепла (Утилизация): Это ключевой этап. Тепловая энергия снимается в нескольких точках:
- Рубашка охлаждения двигателя: Антифриз, циркулирующий в двигателе, нагревается до 90–110°C и передает тепло через пластинчатый теплообменник в контур потребителя.
- Выхлопные газы: Температура выхлопа достигает 400–500°C. Газы проходят через котёл-утилизатор, нагревая воду или вырабатывая пар.
- Масляный контур и интеркулер: Дополнительное низкопотенциальное тепло снимается с системы смазки и охладителя топливовоздушной смеси.
Виды когенерационных установок
Выбор типа установки зависит от необходимой мощности и режима работы предприятия.
Газопоршневые установки (ГПУ)
Наиболее распространенный тип для мощностей от 50 кВт до 10-20 МВт. По принципу действия схожи с двигателем автомобиля, но рассчитаны на непрерывную работу (24/7). Они обладают высоким электрическим КПД (до 45%) и отлично работают в режимах переменной нагрузки.
Газотурбинные установки (ГТУ)
Используются на крупных объектах с потребностью в энергии от 20 МВт и выше, а также там, где нужен пар высокого давления. Турбины компактнее поршневых машин, но более требовательны к давлению подачи газа, что часто требует установки дожимных компрессоров. О том, какие нюансы есть в газоподготовке, полезно знать заранее. Если вы еще не изучали, какие виды компрессоров бывают, рекомендуем ознакомиться с особенностями винтовых и поршневых агрегатов, так как они часто являются частью инфраструктуры КГУ.
Микротурбины
Компактные решения для малого бизнеса (торговые центры, небольшие производства). Отличаются низким уровнем шума и вибрации, а также способностью работать на топливе низкого качества.
Тригенерация: как получить холод из тепла
Для предприятий пищевой промышленности, ЦОДов и фармацевтики актуален вопрос охлаждения. Здесь когенерация трансформируется в тригенерацию – одновременную выработку электричества, тепла и холода.
Когенерационная установка в этом случае дополняется абсорбционным холодильным машиной (АБХМ). В отличие от компрессионных чиллеров, потребляющих много электричества, абсорбционные чиллеры используют горячую воду или выхлопные газы от КГУ для кипения хладагента. Это позволяет эффективно использовать избыточное тепло летом, когда отопление не требуется, превращая его в ледяную воду для кондиционирования или технологических процессов.
Интеграция в инженерные системы предприятия
Установка КГУ – это сложный инженерный проект, требующий увязки множества подсистем. Сама станция – это лишь сердце системы, но для ее работы нужны надежные "артерии".
Газоснабжение и компрессия
Для корректной работы газопоршневого или турбинного двигателя критически важно давление топлива. Часто давление в магистрали ниже требуемого. Здесь вступает в работу дожимное оборудование. Инженеру важно понимать, как правильно подобрать компрессор для подачи газа: ошибка в расчетах приведет к тому, что установка будет глохнуть под нагрузкой или работать с детонацией.
Гидравлическая система и автоматика
Контур утилизации тепла требует точного регулирования потоков теплоносителя. Насосные группы должны мгновенно реагировать на изменение температуры двигателя, чтобы не допустить его перегрева или переохлаждения.
Критически важна корректная настройка автоматики насосной станции, обеспечивающей циркуляцию в внешнем контуре (градирни, теплосеть). Использование частотных преобразователей и промышленных контроллеров позволяет синхронизировать работу генерации с текущим потреблением завода, избегая гидравлических ударов и излишнего расхода электроэнергии на собственные нужды.
Экономическая эффективность и окупаемость
Внедрение собственной генерации – инвестиционно емкий процесс, однако сроки окупаемости проектов делают их привлекательными.
Факторы экономии:
- Разница в тарифах: Себестоимость 1 кВт*ч от газовой КГУ (с учетом амортизации и сервиса) обычно в 2-3 раза ниже сетевого тарифа.
- Бесплатное тепло: Тепловая энергия является побочным продуктом, за который вы не платите дополнительно.
- Отсутствие платы за подключение: Стоимость технологического присоединения к сетям для новых объектов часто сопоставима со стоимостью собственной мини-ТЭЦ.
- Качество энергии: Собственная установка выдает стабильное напряжение, что продлевает жизнь чувствительному промышленному оборудованию.
Средний срок окупаемости когенерационного проекта составляет от 2 до 4 лет, в зависимости от загрузки и стоимости энергоресурсов в регионе.
