Эффективность работы любой гидравлической системы напрямую зависит от правильного подбора и функционирования ее сердца – насоса. Однако, чтобы обеспечить оптимальную производительность и минимизировать эксплуатационные расходы, недостаточно просто купить центробежный насос или любой другой тип насоса. Необходимо глубоко понимать, что такое рабочая характеристика насоса и как ею пользоваться. Этот фундаментальный аспект позволяет инженерам и специалистам точно сопоставлять потребности системы с возможностями оборудования, избегая дорогостоящих ошибок и повышая надежность всей установки. В данной статье мы детально рассмотрим ключевые рабочие характеристики центробежного насоса, методы их определения и применения для грамотного подбора насоса по рабочим характеристикам и оптимизации его работы.
Основы рабочей характеристики насоса
Рабочая характеристика насоса – это графическое или табличное представление зависимости основных параметров его работы от подачи (производительности). Подача (Q) – это объем жидкости, перекачиваемой насосом за единицу времени, обычно измеряется в м³/ч или л/с. Напор (H) – это энергия, сообщаемая жидкости насосом, выраженная в метрах водяного столба.
Основной и наиболее информативной является кривая H-Q, отображающая зависимость напора от подачи. Эта кривая является уникальной для каждого насоса и определяется его конструкцией, размером рабочего колеса, типом и количеством лопастей, а также скоростью вращения. Чем больше подача, тем, как правило, ниже напор, поскольку часть энергии расходуется на преодоление гидравлических сопротивлений внутри самого насоса.
Помимо кривой H-Q, для полного понимания рабочие характеристики центробежных насосов включают:
- Кривую мощности (P-Q): показывает зависимость потребляемой насосом мощности от подачи. Полезная мощность, передаваемая жидкости, и мощность, затрачиваемая на преодоление внутренних потерь, суммируются в общую потребляемую мощность.
- Кривую КПД (η-Q): демонстрирует эффективность насоса, то есть отношение полезной мощности к потребляемой. Важно стремиться к работе насоса вблизи точки максимального КПД для минимизации энергозатрат.
Понимание этих кривых критически важно для корректного выбора и эксплуатации оборудования. Каждая рабочая характеристика центробежного насоса отражает его потенциал и ограничения.
Типы рабочих характеристик насосов
Хотя кривая H-Q является универсальным инструментом, рабочие характеристики насоса могут значительно отличаться в зависимости от его типа:
- Центробежные насосы: Для них характерны плавные, ниспадающие кривые H-Q. Одноступенчатые насосы имеют одну такую кривую, в то время как многоступенчатые насосы, последовательно увеличивающие напор, могут иметь более пологие кривые или демонстрировать увеличение напора пропорционально количеству ступеней. Параметры, такие как диаметр рабочего колеса и частота вращения, существенно влияют на форму и положение этих кривых.
- Поршневые и диафрагменные насосы: Это объемные насосы, их подача практически не зависит от напора в широком диапазоне давлений. Их рабочая характеристика насоса H-Q будет выглядеть как практически вертикальная линия. Они обеспечивают стабильный расход даже при высоких давлениях.
- Вихревые и шестеренчатые насосы: Также являются объемными. Вихревые насосы имеют более крутую кривую H-Q по сравнению с центробежными, что делает их подходящими для систем с высокими напорами при относительно небольших подачах. Шестеренчатые насосы имеют характеристики, схожие с поршневыми, обеспечивая стабильную подачу независимо от напора.
Как построить рабочую характеристику насоса
Наиболее точным и распространенным способом получения рабочие характеристики насоса являются заводские испытания. Производители проводят тестирование каждого агрегата или серии на специализированных стендах, что позволяет получить точные данные о зависимости напора, мощности и КПД от подачи. Эти данные затем представляются в виде графиков и таблиц в техническом паспорте насоса. Именно эти паспортные данные являются основой для грамотного проектирования и эксплуатации.
Теоретические расчеты также могут использоваться для прогнозирования характеристик на стадии проектирования, но они требуют глубоких знаний гидродинамики и часто нуждаются в эмпирической коррекции.
Практическое применение характеристик заключается в умении читать графики. По горизонтальной оси обычно откладывается подача (Q), по вертикальной – напор (H). Найдя нужную подачу, можно определить соответствующий напор, а также КПД и потребляемую мощность, используя другие кривые на том же графике.
Понимание того, как насос взаимодействует с системой, также критически важно. Почему насос работает с перебоями? Зачастую причина кроется в несоответствии его рабочей характеристики насоса и характеристики внешней гидравлической системы. Рабочая точка насоса – это точка пересечения кривой H-Q насоса и характеристики сети, которая показывает потери напора в трубопроводе при различных расходах. Любое изменение в сети (например, открытие или закрытие крана, изменение диаметра трубопровода) смещает характеристику сети и, соответственно, рабочую точку насоса, влияя на его производительность и эффективность.

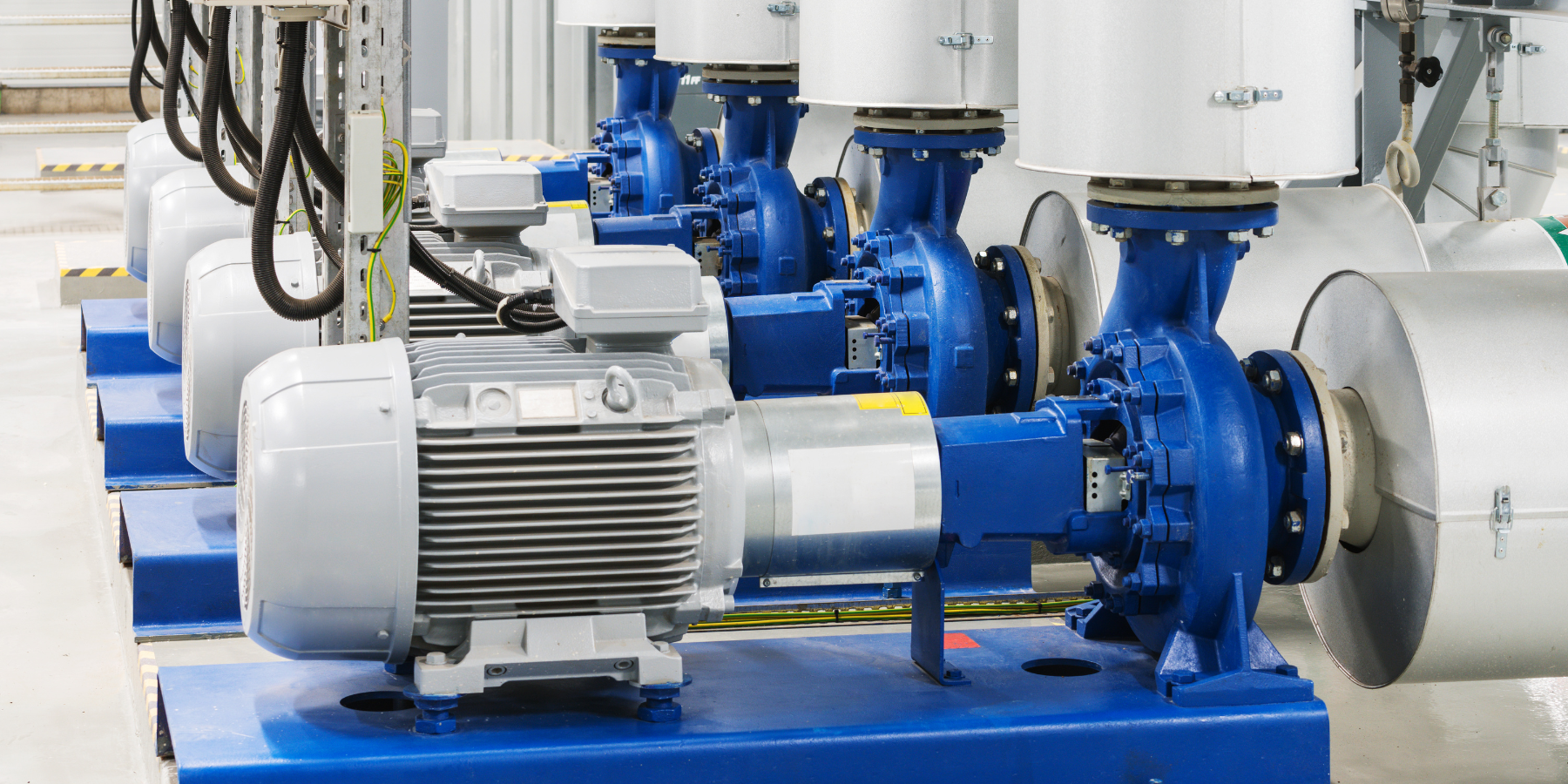

Подбор насоса по рабочим характеристикам
Подбор насоса по рабочим характеристикам – это ключевой этап проектирования любой гидравлической системы. Ошибки на этом этапе могут привести к неэффективной работе, повышенному энергопотреблению, преждевременному износу оборудования и даже авариям.
Алгоритм подбора обычно включает следующие шаги:
- Определение требуемых параметров системы: Необходимо точно знать требуемую подачу (Qтр) и напор (Hтр), который должен создать насос для преодоления всех сопротивлений в системе (статический напор, потери на трение, местные сопротивления).
- Построение характеристики сети: Это кривая, показывающая, какой напор требуется для обеспечения заданной подачи через конкретную систему трубопроводов и оборудования.
- Выбор насоса: На графике рабочей характеристики насоса и характеристики сети находится точка их пересечения – это и есть рабочая точка насоса в данной системе. Идеально, если эта точка находится вблизи максимального КПД насоса.
Распространенные ошибки при подборе:
- Избыточная производительность: Выбор насоса, способного создать значительно больший напор или подачу, чем требуется. Это приводит к перерасходу электроэнергии, частому дросселированию (снижению производительности за счет увеличения сопротивления), а также может вызывать износ и шум.
- Недостаточная производительность: Насос не может обеспечить требуемый напор или подачу, что приводит к неэффективной работе системы. Например, почему теплый пол долго нагревается? Одной из причин может быть недостаточно мощный циркуляционный насос, который не способен обеспечить необходимую скорость потока теплоносителя через систему.
- Кавитация: Возникает, когда давление на входе в насос падает ниже давления насыщения жидкости, что приводит к образованию пузырьков пара. При их схлопывании внутри насоса возникают ударные волны, вызывающие шум, вибрацию и разрушение деталей. Правильный подбор насоса по рабочим характеристикам и учет кавитационного запаса (NPSH) критически важны для предотвращения этого явления.
При подборе насоса по рабочим характеристикам также важно учитывать специфические особенности перекачиваемой среды: вязкость, температуру, наличие абразивных частиц. Эти факторы могут значительно изменить фактические рабочие характеристики центробежного насоса по сравнению с характеристиками, полученными на чистой воде.
Оптимизация работы насосной системы
После подбора насоса по рабочим характеристикам и его установки, важной задачей становится оптимизация его работы для достижения максимальной эффективности и экономии энергии.
Методы регулирования производительности:
- Дросселирование: Наиболее простой, но наименее энергоэффективный метод, заключающийся в изменении сопротивления сети (например, при помощи задвижек). Это сдвигает рабочую точку по кривой H-Q, но приводит к дополнительным потерям энергии на дросселирующем элементе.
- Изменение скорости вращения: Использование частотных преобразователей для регулирования скорости вращения двигателя насоса является наиболее эффективным способом. Это позволяет не только изменять подачу и напор, но и существенно экономить электроэнергию, поскольку мощность, потребляемая насосом, пропорциональна кубу скорости вращения.
- Обрезка рабочего колеса: Физическое уменьшение диаметра рабочего колеса приводит к постоянному снижению рабочей характеристики центробежного насоса. Это применяется, когда система изначально имеет избыточный напор, но является необратимым изменением.
Важность энергоэффективности невозможно переоценить. Насосы являются одними из самых крупных потребителей электроэнергии в промышленности. Оптимизация работы насосной системы с учетом рабочих характеристик насосов может принести значительную экономию.
Регулярный мониторинг и диагностика работы насоса также играют ключевую роль. Неправильная работа насоса может привести к неравномерному распределению теплоносителя, что проявляется, например, в ситуации что делать, если теплый пол нагревается неравномерно. Это может быть следствием засорения системы, износа рабочего колеса или некорректной настройки, которые изменяют фактическую рабочую характеристику насоса.
Наши специалисты всегда готовы помочь!
Понимание рабочих характеристик центробежных насосов и других типов насосов является краеугольным камнем для создания эффективных, надежных и экономичных гидравлических систем. Правильный подбор насоса по рабочим характеристикам и его дальнейшая оптимизация позволяют избежать множества проблем, снизить эксплуатационные затраты и продлить срок службы оборудования.
