В эпоху постоянно растущих тарифов на энергоносители и ужесточения экологических норм, традиционные методы генерации тепла отходят на второй план. Будущее – за технологиями, которые не производят тепловую энергию путем сжигания топлива, а переносят ее. Тепловой насос – это не просто альтернатива газовому или электрическому котлу, это инженерное решение, основанное на фундаментальных законах термодинамики, позволяющее получать от 3 до 5 кВт тепла, затрачивая всего 1 кВт электрической энергии. В этой статье мы детально разберем устройство, принципы работы и нюансы выбора этого оборудования.
Что такое тепловой насос: от теории к практике
По своей сути, тепловой насос – это холодильная машина, работающая «наоборот». Если задача холодильника или чиллера – забрать тепло из замкнутого объема и выбросить его в окружающую среду, то тепловой насос забирает низкопотенциальное тепло из окружающей среды (воздуха, грунта, воды) и переносит его в систему отопления объекта.
Это сложное устройство, состоящее из множества узлов. В некоторых гидравлических схемах, для обеспечения циркуляции теплоносителя во внешнем контуре (например, в системах «вода-вода»), может потребоваться купить центробежный насос высокой производительности, который станет частью общей системы. Однако «сердцем» установки всегда является компрессор и фреоновый контур, осуществляющие фазовые переходы хладагента.
Устройство универсально: оно применяется как для обогрева частных коттеджей, так и для утилизации паразитного тепла на промышленных предприятиях, обеспечивая горячее водоснабжение (ГВС) и кондиционирование практически бесплатно.
Термодинамика и анатомия системы: как работает тепловой насос
Чтобы понять эффективность оборудования, необходимо разобраться в физике процесса. Принцип работы теплового насоса базируется на обратном термодинамическом цикле Карно. Система представляет собой замкнутый герметичный контур, заполненный хладагентом (фреоном) – веществом с низкой температурой кипения.
Рассмотрим пошагово, как работает тепловой насос:
- Испарение. Жидкий хладагент поступает в теплообменник-испаритель. Сюда же подводится тепло из внешнего источника (например, уличный воздух температурой -5°C). Поскольку фреон кипит при очень низких температурах, он мгновенно превращается в газ, поглощая энергию внешнего источника.
- Сжатие. Газообразный хладагент поступает в компрессор. Здесь происходит резкое сжатие газа, в результате чего его давление и температура многократно возрастают (до +70...+90°C). Именно на работу компрессора расходуется основная часть электроэнергии.
- Конденсация. Горячий газ под высоким давлением попадает во второй теплообменник – конденсатор. Он омывается теплоносителем системы отопления (водой). Фреон отдает свое тепло воде, остывает и снова переходит в жидкое состояние (конденсируется). Нагретая вода отправляется в радиаторы или теплые полы.
- Дросселирование. Жидкий фреон проходит через терморегулирующий вентиль (ТРВ). Давление резко падает, и цикл повторяется заново.
Понимание этого цикла объясняет, почему тепловой насос для отопления дома или цеха настолько эффективен: мы платим только за перенос тепла и работу автоматики, а саму энергию берем из природы.
Классификация оборудования: источники энергии
Эффективность системы напрямую зависит от стабильности температуры источника тепла. Исходя из этого, выделяют три основных типа оборудования.
Аэротермальные системы (Воздух-Вода / Воздух-Воздух)

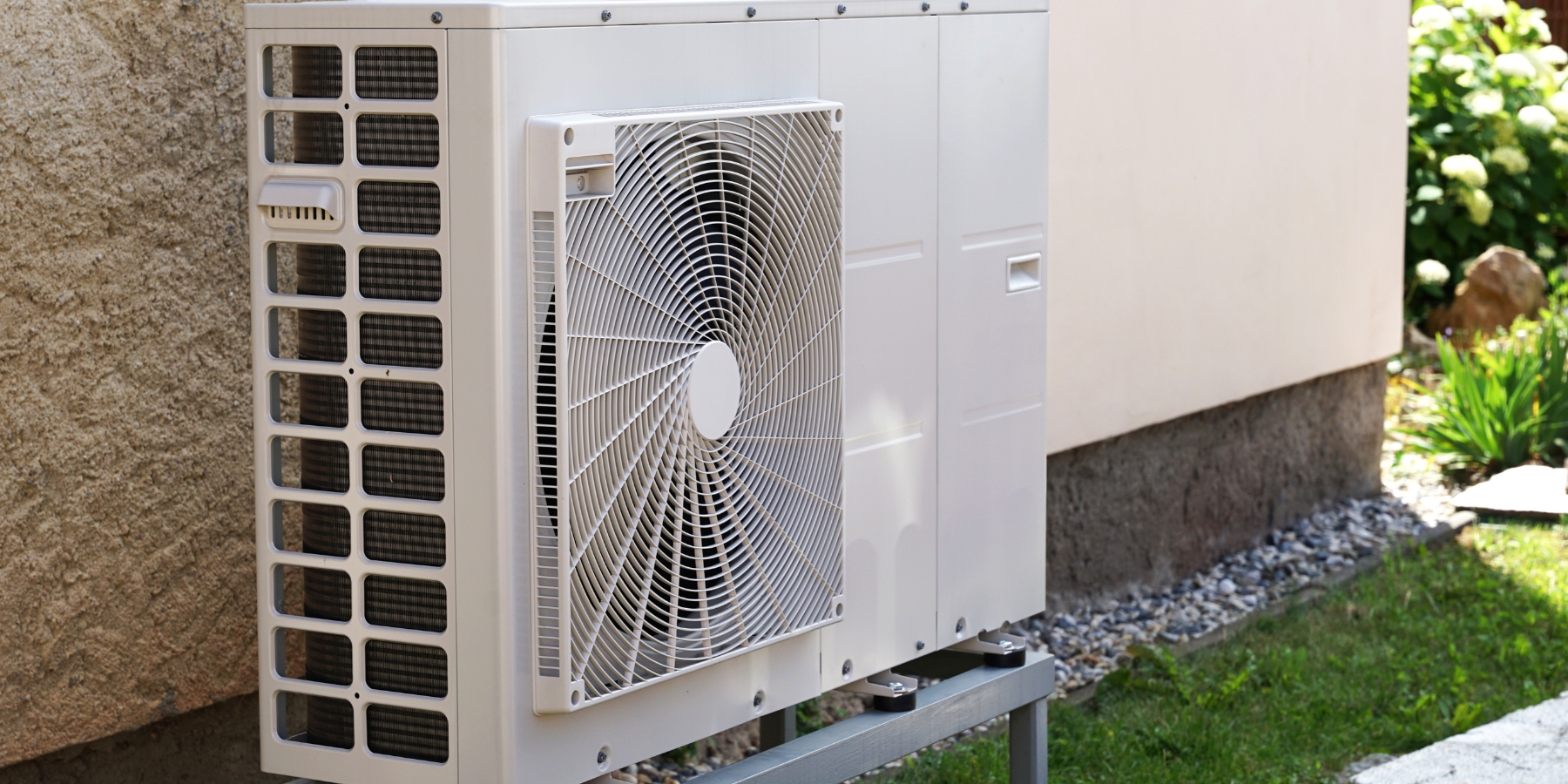

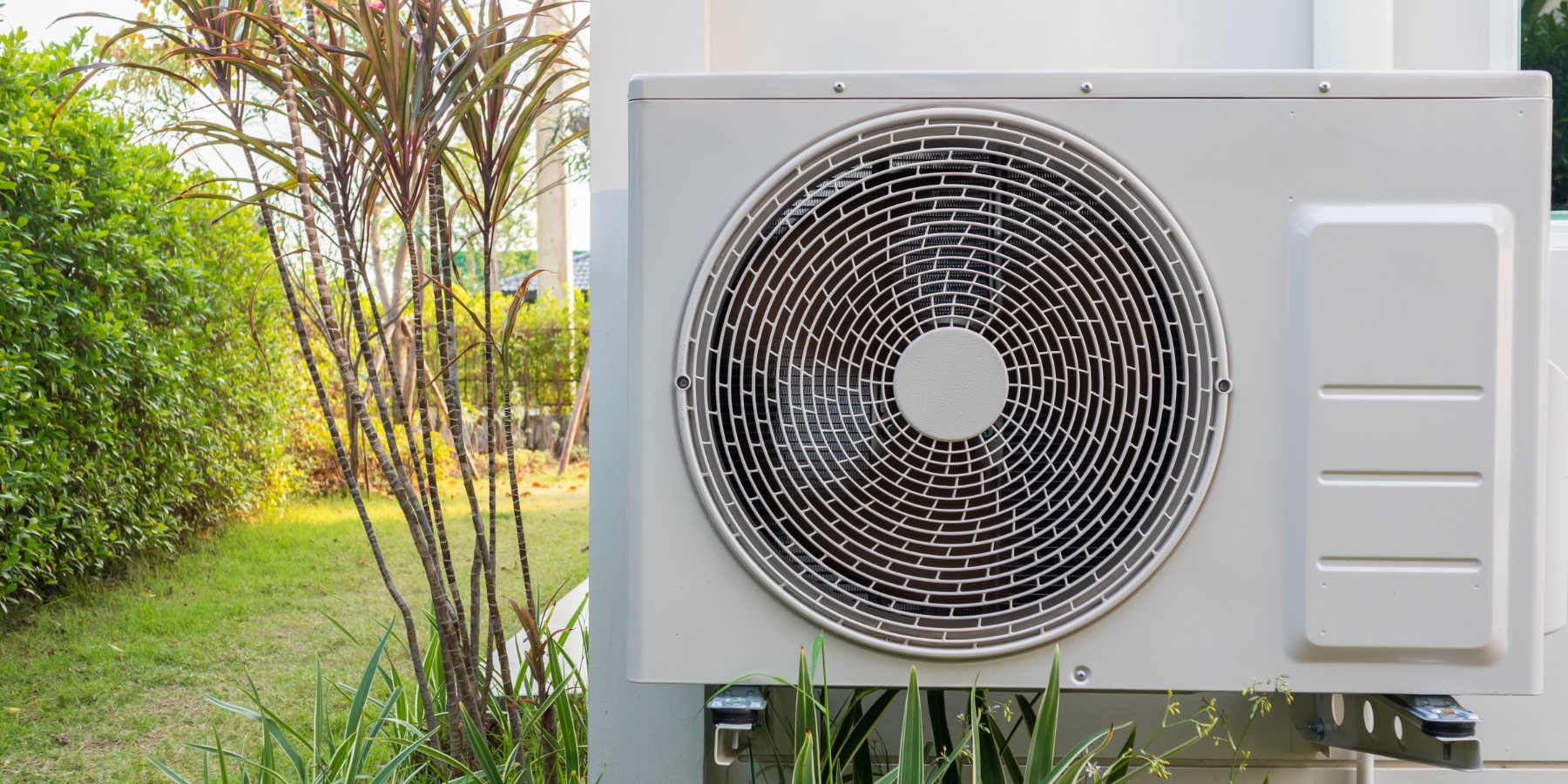

Самый распространенный и доступный вид. Внешний блок напоминает кондиционер и отбирает тепло у уличного воздуха. Современные модели способны эффективно работать даже при -25°C.
- Плюсы: Простой монтаж, отсутствие земляных работ, универсальность.
- Минусы: Снижение КПД (COP) при экстремально низких температурах.
Геотермальные установки (Грунт-Вода)
Используют тепло земли. Ниже уровня промерзания температура грунта стабильна круглый год (+5...+8°C). Для отбора тепла бурятся скважины (вертикальные зонды) или укладывается горизонтальный коллектор.
- Плюсы: Стабильно высокий коэффициент преобразования (COP) независимо от погоды, долгий срок службы.
- Минусы: Высокие капитальные затраты на бурение и монтаж.
Гидротермальные системы (Вода-Вода)
Наиболее эффективный вариант, если рядом есть водоем или водоносный горизонт. Вода имеет высокую теплоемкость и положительную температуру даже зимой.
- Плюсы: Максимальная энергоэффективность.
- Минусы: Сложность получения разрешений на водопользование, необходимость фильтрации воды, риск засорения теплообменников.
Интеграция в инженерные сети и вопросы эксплуатации
Тепловой насос – это низкотемпературный источник тепла. Он показывает наилучшие результаты в связке с водяными теплыми полами или фанкойлами (35-45°C на подаче). Если вы планируете интегрировать насос для отопления в существующую систему с радиаторами, потребуется перерасчет их секций.
Важнейший аспект – гидравлическая увязка. Тепловой насос крайне чувствителен к протоку теплоносителя. Некорректная работа циркуляционного оборудования может привести к ошибкам по высокому давлению конденсации. Здесь работают те же принципы, что и в водоснабжении: стабильность параметров – залог долговечности. Например, настройка автоматики насосной станции требует понимания гистерезиса и токов нагрузки; для теплового насоса настройка контроллера еще более критична, так как он управляет не только насосами, но и положением электронного расширительного вентиля и частотой инвертора.
Пользователи часто задают вопрос: «Какое давление должно быть в насосной станции?», подразумевая бытовые системы воды. В контуре отопления с тепловым насосом рабочее давление обычно поддерживается в диапазоне 1.5–2.5 бар. Падение давления ниже нормы приведет к аварийной остановке.
Для тех, кто привык обслуживать технику самостоятельно, стоит помнить: если, например, настройка реле давления насосной станции своими руками – задача посильная для опытного хозяина, то пусконаладка теплового насоса требует наличия манометрических станций, вакуумных насосов и специфического программного обеспечения. Ошибки здесь стоят дорого: замена сгоревшего компрессора составляет до 60% стоимости блока.
Экономическое обоснование: COP, SCOP и окупаемость
Прежде чем купить тепловой насос, необходимо оценить его рентабельность. Главный показатель эффективности – COP (Coefficient of Performance). Значение COP = 4 означает, что на 1 кВт электричества вы получаете 4 кВт тепла. Однако COP – величина мгновенная.
Для более точной оценки используется SCOP (Seasonal COP) – сезонный коэффициент, учитывающий колебания температур в течение всего года.
Сравнение затрат на 1 кВт тепловой энергии:
- Тепловой насос: Самая низкая себестоимость (особенно при наличии ночного тарифа на электроэнергию).
- Магистральный газ: Сопоставимо или чуть дороже (зависит от региона), но требует дорогого подключения.
- Твердотопливный котел: Дешевое топливо, но требует постоянного обслуживания и логистики сырья.
- Электрический котел: Самый дорогой способ отопления (в 3-4 раза дороже теплового насоса).
Для промышленных объектов, где требуется охлаждение (чиллеры) и одновременно нагрев воды для технических нужд, тепловые насосы с рекуперацией тепла окупаются за 1.5–2 года. В частном секторе средний срок окупаемости составляет 4–6 лет.
Критерии выбора: на что обратить внимание
При выборе оборудования следует учитывать не только бренд, но и технические характеристики:
- Тип компрессора: Инверторные модели (Scroll Inverter) предпочтительнее, так как они плавно регулируют мощность, избегая пусковых токов и износа.
- Тип хладагента: Современные системы переходят на R32 и R290 (пропан), которые обладают лучшими термодинамическими свойствами и экологичностью, чем устаревший R410A.
- Режим работы: Моновалентный (только ТН) или бивалентный (ТН + дополнительный источник тепла, например, ТЭНы или газовый котел). Для холодного климата бивалентная система надежнее.
Профессиональный подбор и проектирование системы
Установка теплового насоса – это не просто покупка техники, это внедрение сложного инженерного решения. Ошибка в расчете теплопотерь здания на 10% может привести к тому, что в морозы оборудование не справится с нагрузкой, или же будет работать на износ, существенно сокращая ресурс компрессора.
