Каждый раз, когда перед предприятием встает задача промышленного охлаждения, начинается один и тот же разговор: чиллер или градирня? На практике этот выбор напрямую влияет на капитальные затраты, ежемесячные расходы на электроэнергию и сроки окупаемости оборудования. Ошибка здесь обходится дорого – либо переплатой за избыточную систему, либо хроническим недоохлаждением. В этой статье разбираем, в каких условиях градирня экономически и технически выигрывает у чиллера, а когда – нет.
Разница между чиллером и градирней простыми словами
Прежде чем сравнивать стоимость и эффективность, нужно четко понять, что делает каждое из устройств.
Чиллер – это холодильная машина, которая охлаждает жидкость (чаще всего воду или гликолевый раствор) за счет компрессионного цикла с использованием фреона. Он забирает тепло из технологического процесса и сбрасывает его в атмосферу через конденсатор. Чиллер способен поддерживать температуру охлаждающей жидкости в диапазоне от −10 до +20 °C – то есть обеспечивает активное охлаждение ниже температуры окружающей среды.
Градирня работает принципиально иначе. Она не производит холод – она рассеивает тепло. Горячая вода из технологического контура распыляется или стекает по насадке, охлаждаясь за счет испарения и конвекции. Итоговая температура воды на выходе из градирни зависит от температуры влажного термометра наружного воздуха и, как правило, на 3–7 °C выше нее.
Если упростить: купить чиллер – значит получить активную холодильную машину с компрессором и фреоном. Купить градирню – значит получить систему пассивного теплоотвода, которая работает без хладагента и почти без сложной механики.
Принцип работы мокрой градирни в промышленности
Мокрая (испарительная) градирня – наиболее распространенный тип на промышленных объектах. Принцип ее работы основан на фазовом переходе воды: при испарении 1% воды температура оставшейся жидкости снижается примерно на 6 °C.
Горячая вода подается на верхнюю распределительную систему и равномерно орошает заполнитель (насадку). Снизу или сбоку подается воздух – принудительно (вентиляторные градирни) или естественной тягой (башенные). Вода, контактируя с воздухом, частично испаряется. Охлажденная вода собирается в нижнем бассейне и возвращается в производственный контур. Безвозвратные потери составляют 1,5–3% от объема циркулирующей воды – их восполняют подпиткой из водопровода.
Именно за счет отсутствия компрессора и фреонового контура градирня потребляет в разы меньше электроэнергии, чем чиллер аналогичной мощности.
Потребление электроэнергии чиллером и градирней: сравнение в цифрах
Это один из ключевых аргументов при выборе системы. Приведем реальные ориентиры.
Чиллер с воздушным конденсатором мощностью 500 кВт (по холоду) потребляет в среднем 150–180 кВт электрической мощности. Его COP (коэффициент производительности) составляет около 2,8–3,5. То есть на каждый вложенный кВт электроэнергии он производит 3–3,5 кВт холода.
Мокрая градирня той же тепловой мощности (500 кВт) потребляет лишь 15–30 кВт – исключительно на привод вентиляторов и насосов. Разница в энергопотреблении – в 8–12 раз.
Подробнее о том, как тип теплообмена влияет на эффективность и стоимость эксплуатации, читайте в нашей статье «Водяное или воздушное охлаждение: что лучше для бизнеса».
Что дешевле в эксплуатации – градирня или чиллер
Капитальные затраты
Градирня, как правило, дешевле в закупке на 20–40% по сравнению с чиллером аналогичной тепловой мощности. Однако сравнение корректно только тогда, когда технологический процесс допускает температуру охлаждающей воды 25–35 °C. Если требуется 10–12 °C – без чиллера не обойтись.
Также необходимо учитывать стоимость водоподготовки: градирня требует системы умягчения и антибактериальной обработки воды, что добавляет 10–20% к первоначальным инвестициям.
Эксплуатационные расходы
Расходы на обслуживание градирни ниже – нет компрессора, нет фреонового контура, нет необходимости в ежегодной заправке хладагента. Основные статьи затрат: замена насадки (раз в 10–15 лет), антикоррозионная обработка, контроль качества воды.
У чиллера – регулярное техническое обслуживание компрессора, замена масла, контроль давления фреона, чистка теплообменников.
Окупаемость установки градирни на предприятии
При мощности от 300 кВт и выше, при наличии доступа к водопроводной воде и допустимой температуре охлаждения 28–35 °C – срок окупаемости разницы в стоимости между чиллером и градирней составляет 1–3 года исключительно за счёт экономии электроэнергии. На крупных объектах – менее 12 месяцев.

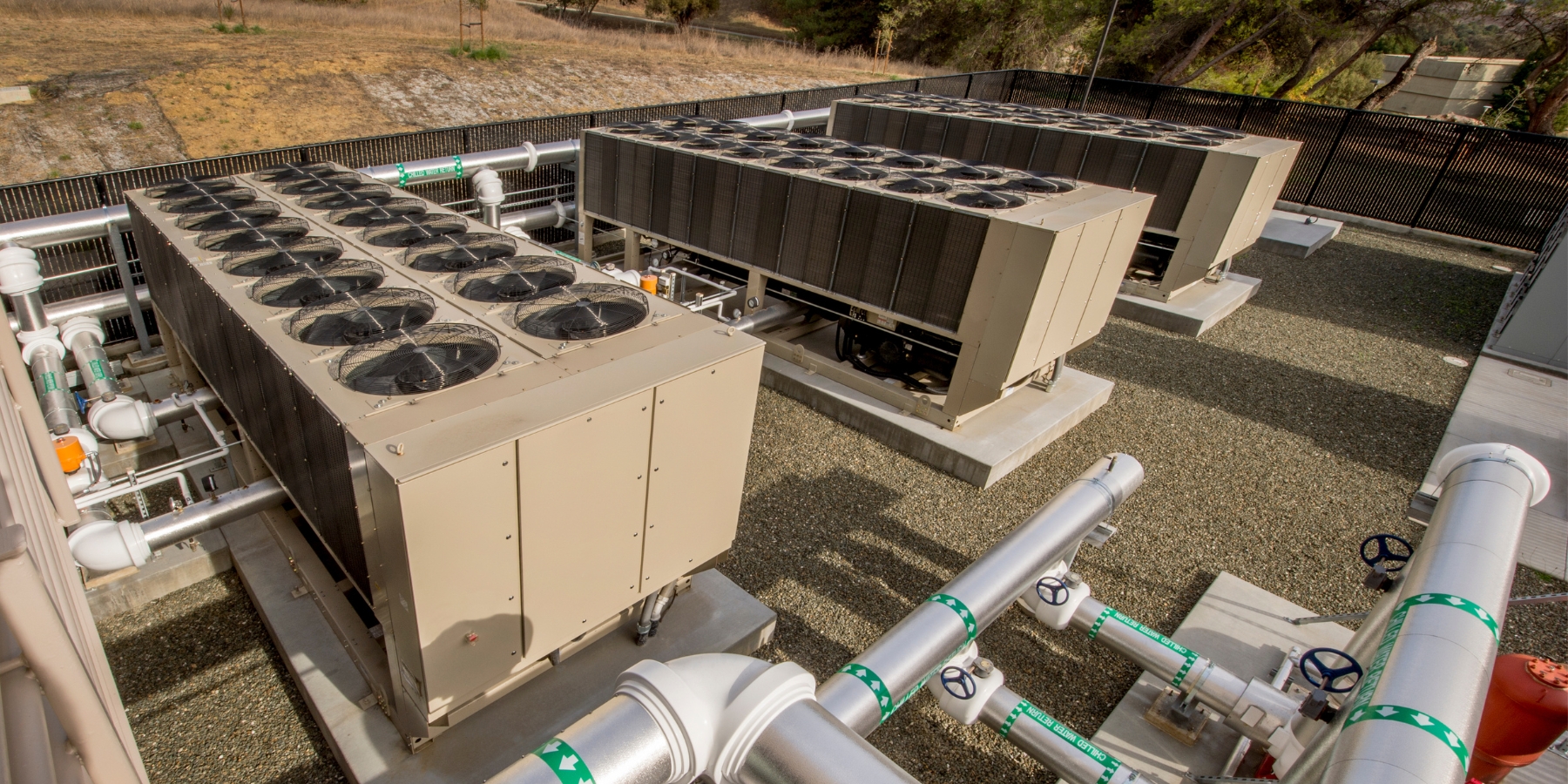

Когда нужно ставить градирню для охлаждения оборудования
Градирня – оптимальное решение в следующих случаях:
- Охлаждение воды на производстве без фреона – если технологический регламент не требует температур ниже +25 °C, а задача – просто отвести тепло от оборудования (компрессоров, гидравлических станций, формовочных машин, сварочного оборудования, генераторов).
- Большая тепловая нагрузка – от 300 кВт и выше. На таких мощностях чиллер становится громоздким и дорогим в эксплуатации, а градирня справляется эффективнее и дешевле.
- Доступность воды и разрешение на водопотребление – при наличии стабильного источника подпиточной воды. Расход – около 1,5–3% от объёма оборотного контура.
- Мягкий или умеренный климат – в регионах с температурой влажного термометра не выше 24–26 °C в пиковые летние месяцы градирня обеспечивает стабильное охлаждение.
- Уже существующий водяной контур охлаждения – если на предприятии есть оборотная система водоснабжения, интеграция градирни обходится значительно дешевле, чем замена всей инфраструктуры под чиллер.
Ограничения градирни: когда чиллер все же предпочтительнее
Градирня – не универсальное решение. Она не подходит, если:
- Температура охлаждения должна быть ниже +20 °C. Ни одна градирня не обеспечит воду холоднее температуры влажного термометра наружного воздуха.
- Производство размещено в жарком засушливом климате, где влажный термометр летом превышает 28 °C – эффективность испарительного охлаждения резко падает.
- Нет доступа к водоснабжению или сброс воды ограничен экологическими нормами.
- Помещение не позволяет разместить градирню снаружи – она требует открытого пространства для воздухообмена. В таких условиях правильный выбор – чиллер с воздушным или водяным конденсатором.
Можно ли использовать градирню вместо кондиционера
Этот вопрос возникает регулярно, поэтому отвечаем прямо: нет, нельзя – если речь идет о кондиционировании воздуха в помещении в классическом понимании.
Градирня охлаждает воду, а не воздух. Она не создает комфортных условий для персонала и не подходит для поддержания заданной температуры в производственных или офисных помещениях. Её задача – отвести тепло от технологического оборудования через водяной контур.
Однако в составе системы чиллер + фанкойл или чиллер + АХУ – градирня может использоваться как выносной теплообменник (конденсатор), снижая нагрузку на чиллер и повышая его эффективность. Это так называемая схема с водяным конденсатором, которая широко применяется в крупных промышленных и торгово-развлекательных объектах.
Не уверены, что выбрать? Наши инженеры подберут оптимальное решение для вашего объекта
Выбор между градирней и чиллером – это не вопрос предпочтений, а инженерный расчет. Он зависит от требуемой температуры охлаждения, тепловой нагрузки, климата в вашем регионе, доступности воды, планировки объекта и бюджета.
Наши специалисты проведут бесплатный технический анализ вашего объекта, сравнят варианты по совокупной стоимости владения и предложат решение, которое окупится в оптимальные сроки – будь то чиллер, градирня или их совместная работа в одном контуре.
Оставьте заявку или позвоните нам – подберем то, что действительно нужно вашему производству.
