В условиях растущих цен на ресурсы и ужесточения экологических стандартов, эффективность работы промышленных систем охлаждения становится критически важным фактором для любого предприятия. От надежности и экономичности чиллеров, градирен и другого теплообменного оборудования напрямую зависит не только бесперебойность производственных процессов, но и общая рентабельность бизнеса. Однако часто неочевидные потери воды в этих системах могут скрыто, но значительно, увеличивать эксплуатационные расходы, нанося серьезный удар по бюджету.
Эта статья призвана детально разобрать, из-за чего происходят потери воды в системе охлаждения, как они влияют на экономику предприятия и какие шаги можно предпринять для их минимизации. Перед тем, как купить градирни,рекомендуем ознакомиться с теориейМы рассмотрим основные источники потерь, их экономические последствия и современные методы оптимизации, которые позволят вам значительно сократить расходы и повысить экологическую ответственность вашего производства.
Основные источники потерь воды в системах охлаждения
Эффективная система охлаждения – это залог стабильности многих промышленных процессов. Основой большинства таких систем являются градирни, предназначенные для отвода избыточного тепла путем испарения воды. Именно здесь кроется один из главных источников потерь.

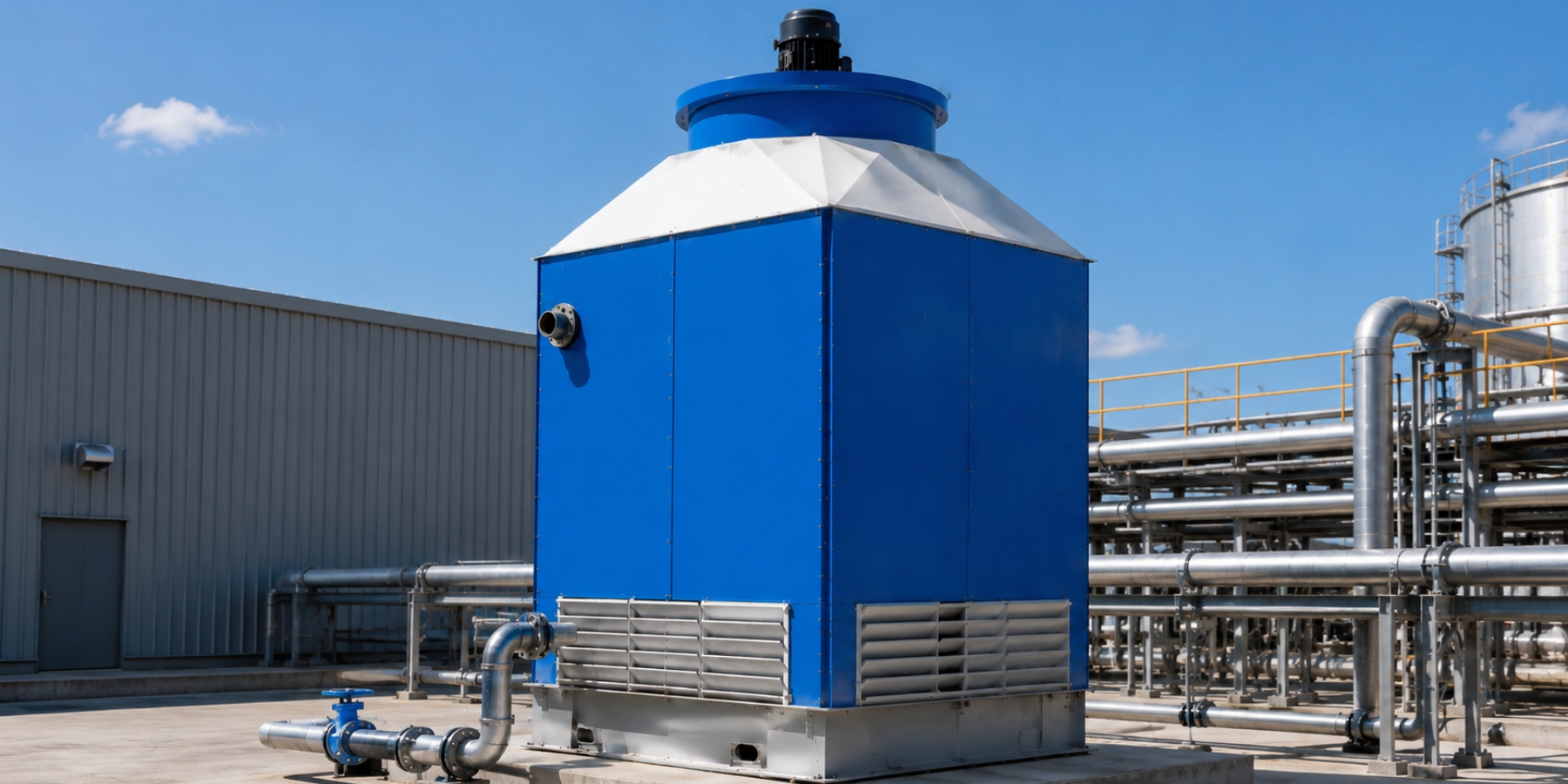

Сколько воды теряет градирня при испарении? Это естественный и неизбежный процесс, необходимый для охлаждения. Для каждой тонны отводимого тепла испаряется приблизительно 1.5-2 литра воды. Например, для градирни мощностью 1 МВт, потери на испарение могут составлять от 1,5 до 2 кубометров в час. Этот объем компенсируется подпиточной водой, за которую предприятие платит.
Помимо испарения, существуют и другие, менее контролируемые, но не менее значительные потери:
- Потери воды на унос ветром в градирнях: Это капли воды, которые выносятся из градирни потоком воздуха. Даже при наличии эффективных каплеуловителей, часть мельчайших капель может уноситься ветром, особенно в старых или плохо обслуживаемых системах. Унос может достигать 0.1-0.3% от циркулирующего объема воды, что в масштабах крупного предприятия выливается в значительные объемы.
- Продувка системы: Для предотвращения накопления солей и других примесей, а также роста микроорганизмов, вода в системе охлаждения периодически частично сбрасывается и замещается свежей. Этот процесс называется продувкой. Необходимость продувки напрямую связана с влиянием жесткости воды на экономику охлаждения. Чем выше жесткость и солесодержание подпиточной воды, тем чаще требуется продувка, что приводит к увеличению расхода воды. Как частая продувка градирни увеличивает расходы? Каждая продувка – это сброс определенного объема воды, который затем замещается новой, требующей оплаты и химической обработки.
- Утечки и переливы: Любые негерметичности в трубопроводах, насосах, арматуре или некорректная работа поплавковых клапанов в баках могут приводить к постоянным, но часто незаметным утечкам. Даже небольшая капля в секунду за год превращается в сотни кубометров потерянной воды. Переливы из баков-аккумуляторов из-за сбоев в автоматике или неправильной настройки также способствуют нецелевому расходу.
Экономические последствия потерь воды
Экономический ущерб от утечек воды на производстве и других ее потерь гораздо шире, чем просто оплата счетов за водоснабжение. Он включает в себя целый комплекс прямых и косвенных затрат, которые существенно влияют на операционный бюджет.
- Прямые затраты:

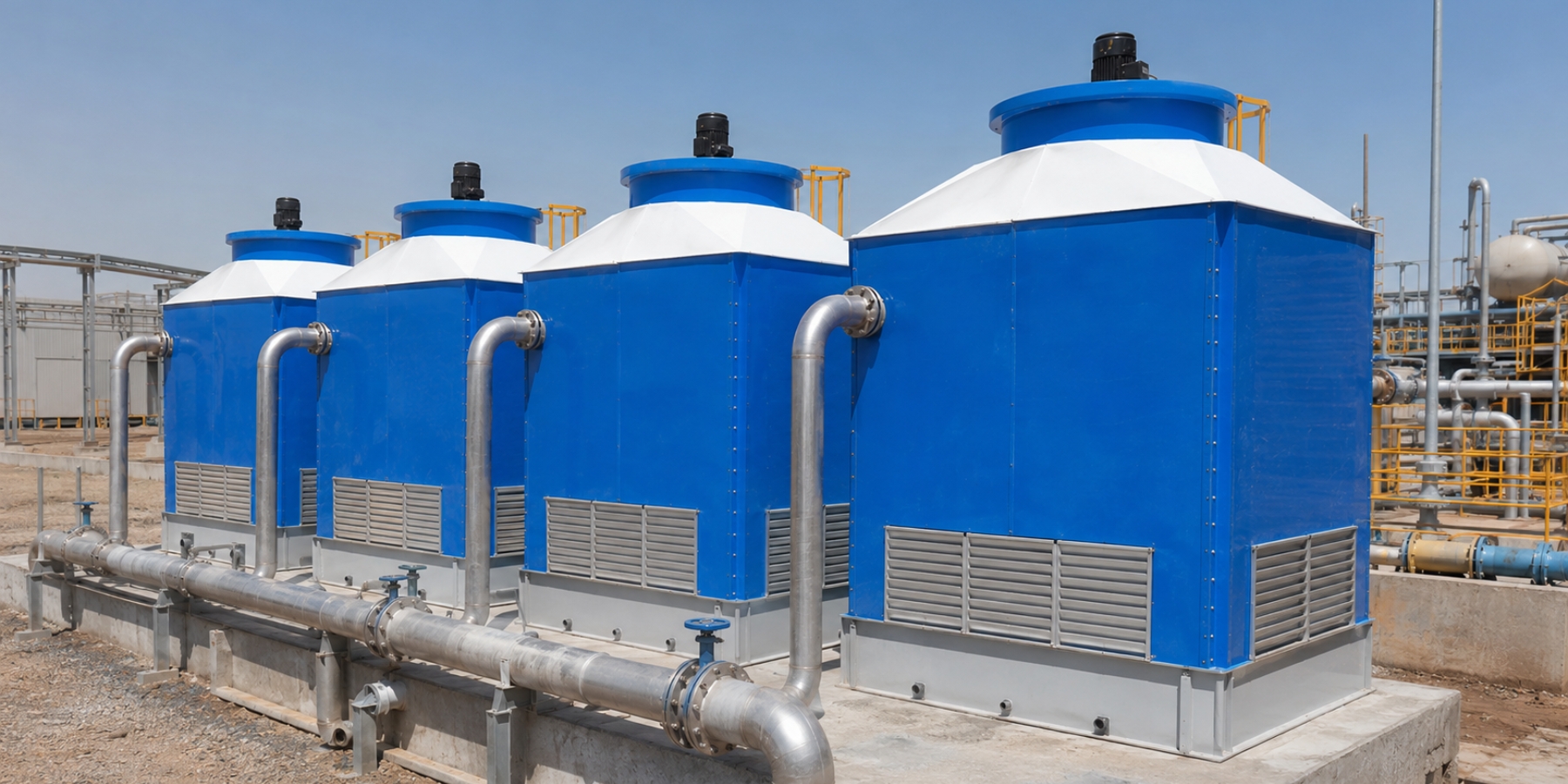

- Стоимость подпиточной воды для охлаждения: Это наиболее очевидная статья расходов. Чем больше воды теряется, тем больше подпиточной воды требуется, и, соответственно, выше счета за водоснабжение. При повышении тарифов на воду, эта статья расходов становится все более ощутимой.
- Дополнительные расходы на водоотведение: Сброшенная в канализацию вода, будь то продувочная или утечки, также требует оплаты по тарифам водоотведения, что увеличивает прямые расходы.
- Косвенные затраты:
- Затраты на химводоочистку для системы охлаждения: Подпиточная вода, как правило, требует предварительной обработки для удаления примесей, снижения жесткости и предотвращения коррозии и биообрастания. Чем больше объем подпиточной воды, тем больше реагентов и ресурсов тратится на ее химическую обработку, увеличивая операционные расходы.
- Как накипь в теплообменнике увеличивает расход воды: Повышенное потребление подпиточной воды, особенно жесткой, приводит к ускоренному образованию отложений (накипи) на внутренних поверхностях теплообменников и трубопроводов. Накипь ухудшает теплопередачу, заставляя систему работать с большей нагрузкой, потребляя больше электроэнергии. Подробнее об этом можно прочитать в нашей статье: Что такое температурный напор и как он влияет на теплообменник.
- Увеличенный износ оборудования и ремонтные работы: Постоянный приток свежей, необработанной или недостаточно обработанной воды может ускорять коррозию, эрозию и отложения в трубах и оборудовании. Это приводит к сокращению срока службы компонентов, частым поломкам и внеплановым ремонтам, а также увеличению затрат на обслуживание и замену дорогостоящих узлов. В свою очередь, внеплановые остановки и ремонты компрессоров, износ которых может быть ускорен частыми пусками, приводят к значительным финансовым потерям. Об этом мы писали в статье: Как частые пуски влияют на износ компрессора.
Методы снижения потерь воды и повышения эффективности
Сокращение потерь воды – это не только экономия средств, но и вклад в устойчивое развитие предприятия. Существует ряд эффективных методов и технологий, позволяющих значительно оптимизировать водопотребление.
- Оптимизация работы градирен:

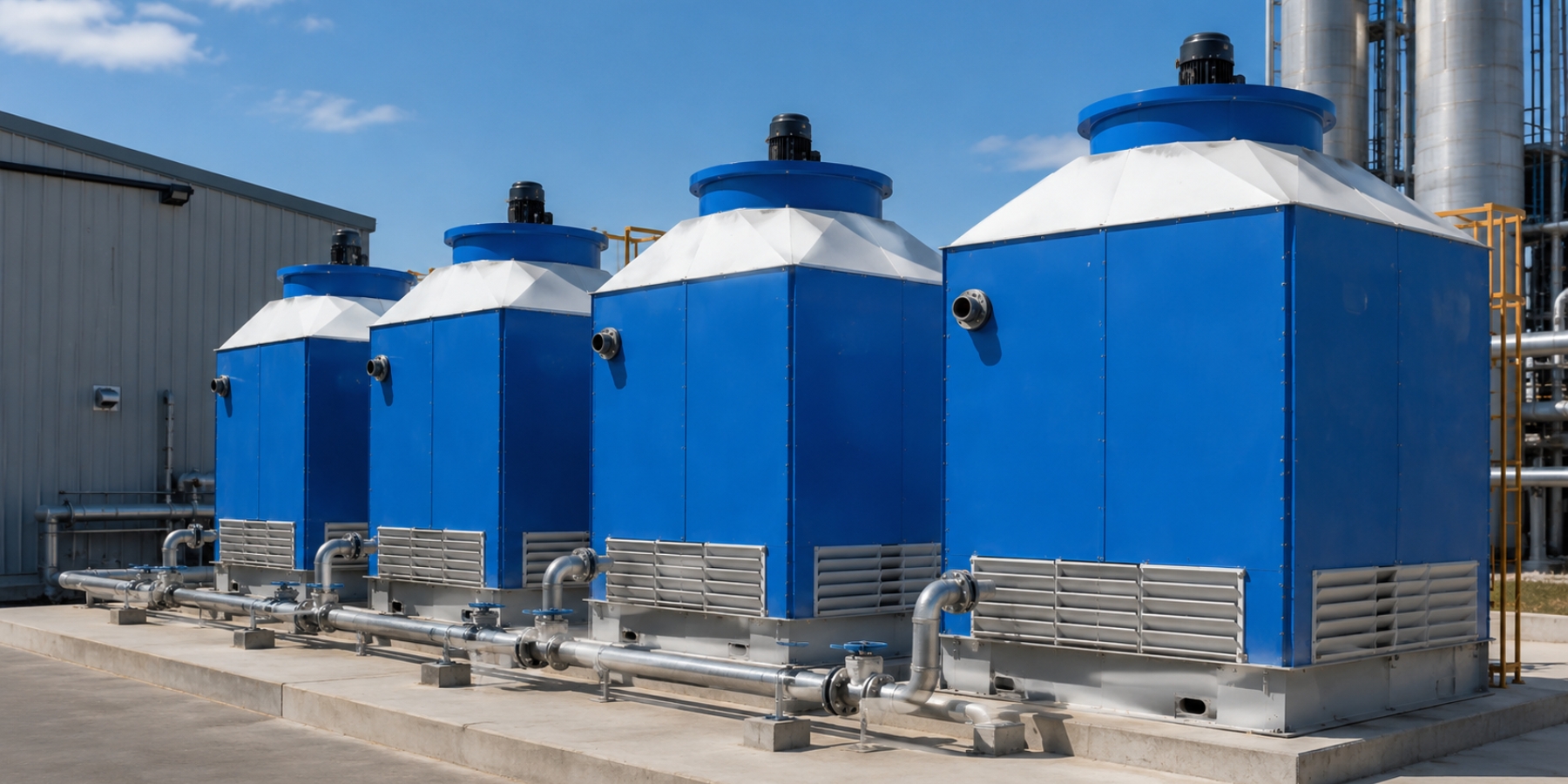

- Установка и своевременная замена эффективных каплеуловителей значительно снижает потери воды на унос ветром в градирнях. Современные каплеуловители могут сократить унос до 0.005-0.01% от циркулирующего объема.
- Корректная настройка и автоматизация продувки: Внедрение систем автоматического контроля качества воды (кондуктометры) позволяет проводить продувку только тогда, когда это действительно необходимо, минимизируя сброс. Это прямой ответ на вопрос как уменьшить расход воды в градирне за счет оптимизации цикла продувки.
- Регулярное обслуживание: Чистка форсунок, ремонт обшивки и устранение протечек также важны.
- Внедрение оборотного водоснабжения:
- Почему выгодно оборотное водоснабжение на заводе? Это фундамент эффективной системы охлаждения. Вместо однократного использования воды и ее сброса, вода циркулирует по замкнутому циклу, охлаждаясь в градирнях или других теплообменных аппаратах. Это многократно сокращает потребление свежей воды и минимизирует сброс сточных вод.
- Современные технологии:
- Почему сухая градирня драйкулер экономит бюджет? Для некоторых процессов, где температура охлаждения не требует испарительного охлаждения, идеальным решением станут сухие градирни (драйкулеры). Они работают по принципу воздушного охлаждения, полностью исключая потери воды на испарение и унос, а также минимизируя затраты на химводоочистку.
- Системы мониторинга и автоматизации: Внедрение датчиков уровня, расхода и давления, интегрированных в единую SCADA-систему, позволяет оперативно выявлять экономический ущерб от утечек воды на производстве и переливы, предотвращая значительные потери.
- Расчет и анализ:
- Как рассчитать потери воды в градирне самостоятельно? Это ключевой шаг для понимания текущей ситуации. Расчеты основаны на объеме испарения (функция тепловой нагрузки), объеме уноса (процент от циркулирующего потока) и объеме продувки (зависит от кратности концентрирования). Эти расчеты помогают точно определить, где именно происходят основные потери и на что следует направить усилия по оптимизации.
- Модернизация системы охлаждения для экономии воды: Инвестиции в новое, более эффективное оборудование или модернизацию существующего часто имеют быстрый срок окупаемости. Например, замена старых каплеуловителей, установка более производительных насосов с частотным регулированием или переход на драйкулеры могут принести значительную экономию.
Практические кейсы и рекомендации
Многие предприятия уже успешно реализовали проекты по оптимизации водопотребления. От простой замены уплотнителей до полного переоборудования систем – каждый шаг в сторону эффективности приносит свои дивиденды.
Начните с аудита вашей текущей системы:
- Оцените сколько воды теряет градирня при испарении и другими способами.
- Проверьте все трубопроводы и арматуру на предмет утечек.
- Оцените эффективность каплеуловителей в градирнях.
- Проанализируйте режим продувки и качество подпиточной воды.
- Помните, что даже такие, казалось бы, незначительные детали, как неправильный диаметр трубопровода, могут существенно перегрузить насос и увеличить энергопотребление, что также косвенно влияет на экономику системы. Подробно об этом мы рассказывали в статье: Как неправильный диаметр трубопровода перегружает насос.
Инвестируйте в эффективность: Ваша экономия начинается сегодня!
Потери воды в системе охлаждения – это не просто незначительная статья расходов, а серьезная проблема, которая может скрыто подрывать экономическую стабильность вашего предприятия. Понимая из-за чего происходят потери воды в системе охлаждения и активно внедряя меры по их сокращению, вы не только снижаете операционные затраты, но и повышаете надежность оборудования, продлеваете срок его службы и способствуете устойчивому развитию вашего производства.
Не упускайте возможность превратить потенциальные потери в ощутимую экономию. Наши специалисты обладают глубокими знаниями и многолетним опытом в сфере промышленного охлаждения. Мы готовы проконсультировать вас, провести аудит вашей системы и подобрать оптимальные решения – от установки эффективных градирен и драйкулеров до комплексной модернизации системы охлаждения для экономии воды. Обращайтесь к нам, и мы поможем вам построить эффективную и экономичную систему охлаждения, которая будет работать на благо вашего бизнеса!
