В мире промышленного и бытового холодильного оборудования компрессор является сердцем любой системы. Его бесперебойная работа – залог эффективности и долговечности всей установки. Однако со временем, как и любой сложный механизм, компрессор подвержен износу и возникновению неисправностей. Способность быстро и точно диагностировать его состояние – это не просто навык, а необходимость для любого инженера или мастера. В данной статье мы подробно рассмотрим, как проверить компрессор мультиметром, что позволит вам с высокой долей вероятности определить причину сбоя, сэкономить время и средства на ремонте. Мы детально разберем каждый этап проверки, от визуального осмотра до точных измерений электрических параметров, чтобы вы могли уверенно выполнить проверку компрессором мультиметром и принять правильное решение.
Принцип работы компрессора и основные неисправности

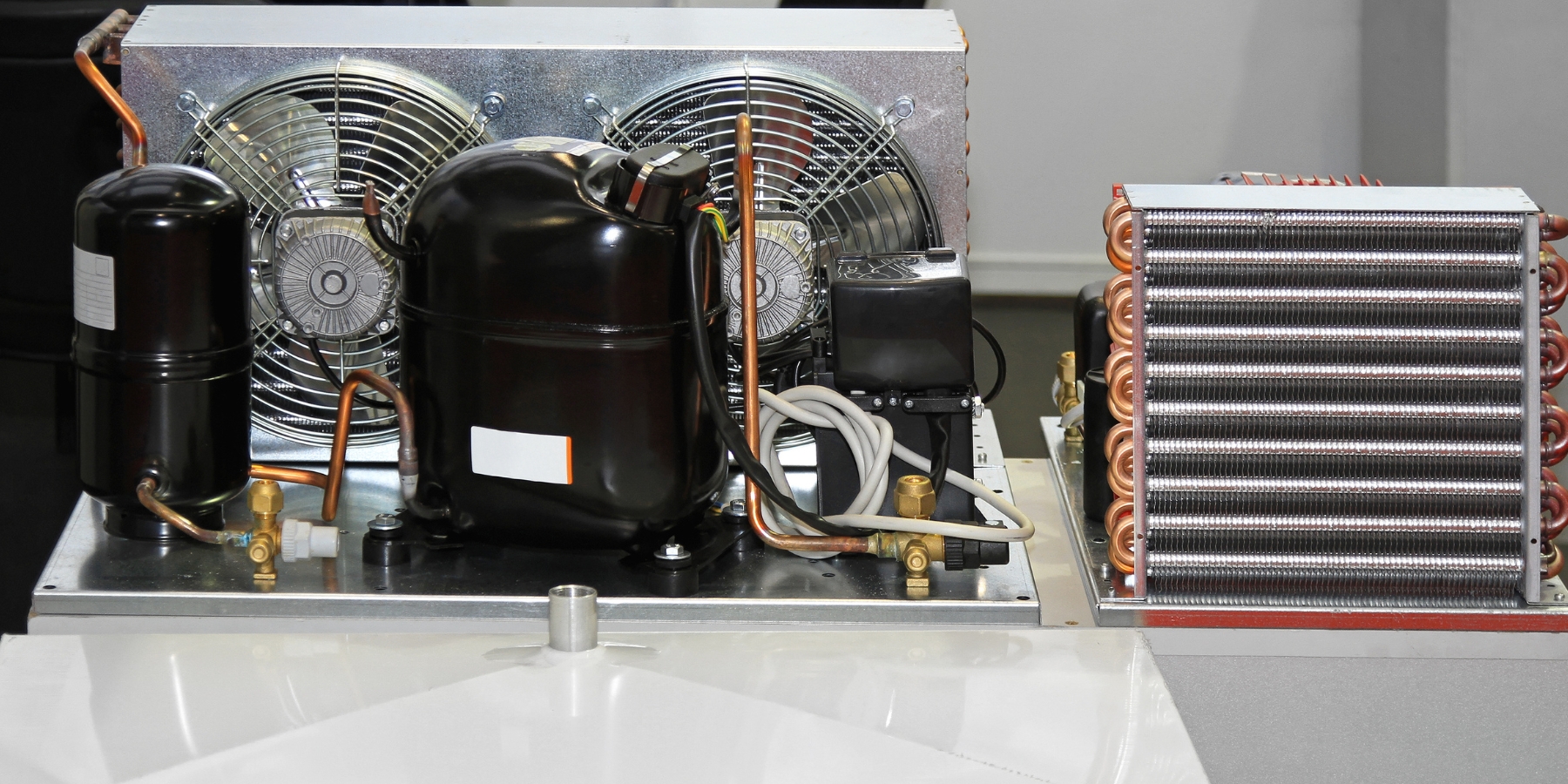

Компрессор – это ключевой элемент холодильного контура, отвечающий за циркуляцию хладагента и создание необходимой разности давлений. Он всасывает газообразный хладагент из испарителя, сжимает его, повышая температуру и давление, а затем подает в конденсатор. Существует несколько типов компрессоров, включая поршневые, спиральные, роторные. Каждый из них имеет свои особенности конструкции, но основной принцип работы – сжатие газа – остается неизменным. Если вам необходимо купить поршневой компрессор для замены или модернизации системы, важно понимать его устройство и возможные проблемы, чтобы сделать правильный выбор.
Поломки компрессора могут быть разнообразными и часто проявляются схожими симптомами. К основным неисправностям компрессора холодильника относятся:
- Обрыв обмоток: Полное отсутствие электрического контакта в одной из обмоток статора.
- Межвитковое замыкание: Короткое замыкание между соседними витками одной обмотки, что приводит к снижению сопротивления и перегреву.
- Замыкание обмоток на корпус: Пробой изоляции обмоток на металлический корпус компрессора.
- Заклинивание механической части: Захват поршня или ротора, что препятствует вращению вала.
- Потеря производительности: Износ клапанов или поршневой группы, что приводит к неспособности создать необходимое давление.
- Утечка фреона: Чаще всего из-за повреждения трубопроводов, но иногда и через уплотнения самого компрессора.
Если вы сталкиваетесь с ситуацией, когда Почему не запускается холодильный компрессор: основные причины, то детальная диагностика электрической части – это первый шаг к решению проблемы.
Подготовка к диагностике: техника безопасности и необходимый инструмент
Прежде чем приступать к диагностике компрессора, крайне важно соблюдать правила техники безопасности:
- Отключите оборудование от электросети: Убедитесь, что питание полностью обесточено, чтобы избежать поражения электрическим током.
- Работайте в защитных перчатках: Это защитит руки от острых краев и возможных контактов с хладагентом или маслом.
- Будьте осторожны с хладагентом: Некоторые хладагенты требуют специальных мер безопасности при работе. Если есть необходимость в стравливании давления, используйте соответствующие инструменты и соблюдайте вентиляцию.
Что понадобится для проверки компрессора
Для проведения качественной диагностики вам потребуется минимальный набор инструментов:

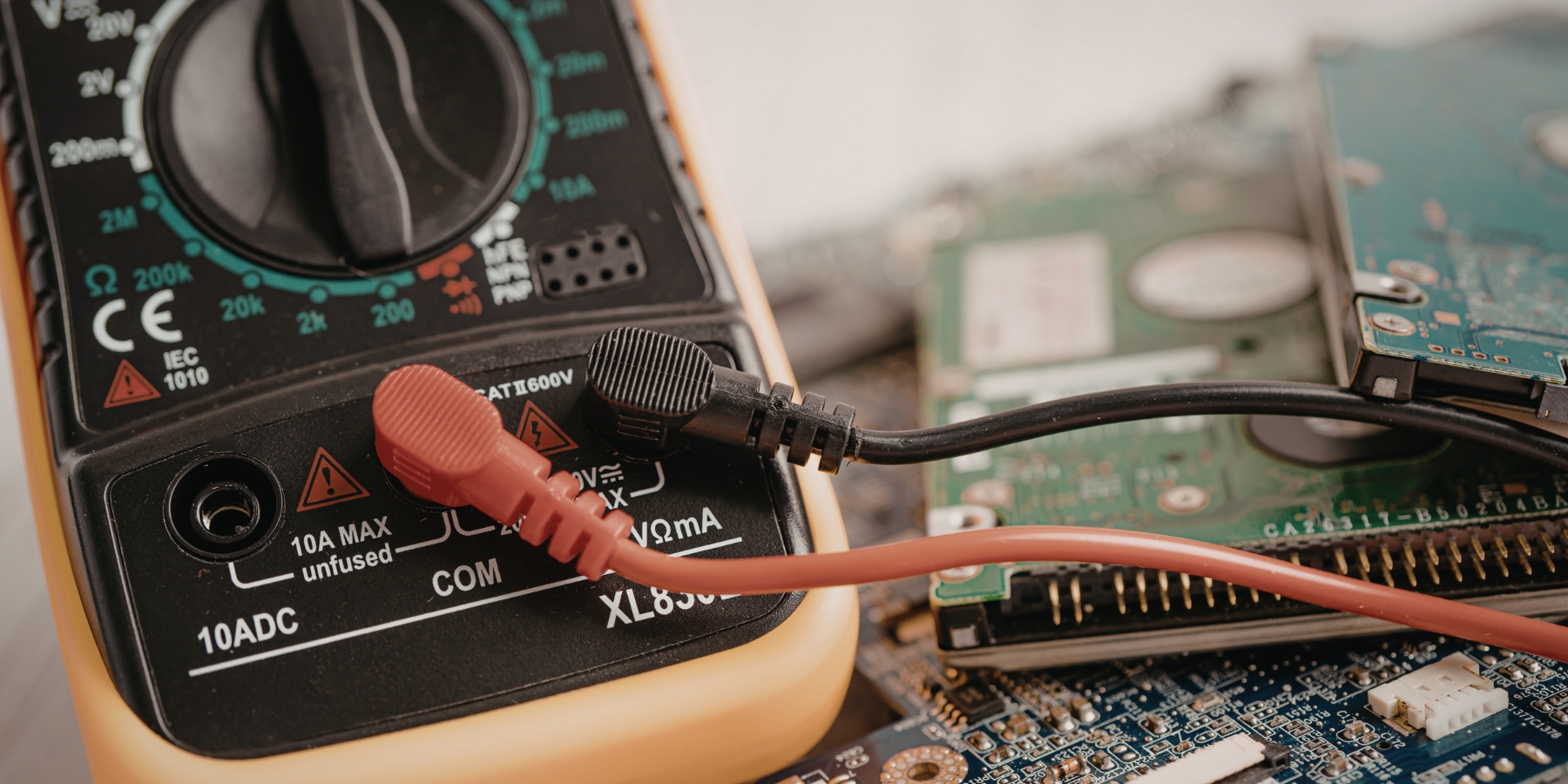

- Мультиметр (цифровой или аналоговый): Основной инструмент для проверки компрессора мультиметром. Он должен уметь измерять сопротивление (Ом) и желательно иметь функцию проверки целостности цепи (прозвонки).
- Отвертки и плоскогубцы: Для снятия защитных крышек и отключения проводов.
- Клеммосъемник (опционально): Для безопасного снятия клемм с выводов компрессора.
- Тестер давления (манометрическая станция, опционально): Для более полной диагностики производительности.
Как проверить компрессор мультиметром: пошаговая инструкция
Начните с тщательного визуального осмотра. Обратите внимание на:
- Масло: Наличие масляных пятен на корпусе компрессора может указывать на утечку хладагента и масла.
- Следы перегрева: Измененный цвет изоляции проводов, потемнение корпуса в некоторых местах – явные признаки перегрева, который может быть вызван межвитковым замыканием или перегрузкой.
- Посторонние шумы: Если компрессор издает нехарактерные звуки (стук, скрежет) при попытке запуска, это может свидетельствовать о механическом заклинивании.
Если вы заметили, что Почему компрессор не набирает давление, то визуальный осмотр может дать первые подсказки о состоянии оборудования.
Диагностика электрической части компрессора: обмотки статора
Основная задача при прозвонке компрессора – проверить целостность и сопротивление его электрических обмоток.
У большинства компрессоров, особенно однофазных, есть три вывода: общий (C – Common), рабочий (R – Run) и пусковой (S – Start). Чтобы определить, какой вывод к какой обмотке относится, используйте мультиметр:
- Установите мультиметр в режим измерения сопротивления (Ом).
- Измерьте сопротивление между каждой парой выводов. Вы получите три значения:
- R1 (между C и R)
- R2 (между C и S)
- R3 (между R и S)
- Расшифровка:
- Самое большое сопротивление будет между рабочей и пусковой обмоткой (R3 = R1 + R2).
- Среднее сопротивление – это пусковая обмотка (R2).
- Самое маленькое сопротивление – это рабочая обмотка (R1).
- Вывод, который не участвовал в измерении наибольшего сопротивления, является общим (C).
Помните, что рабочая обмотка имеет меньшее сопротивление, чем пусковая, поскольку она рассчитана на постоянную работу.
После того как вы определили выводы, можно приступать к измерению:
- Подсоедините щупы мультиметра к выводам C и R. Запишите полученное значение сопротивления рабочей обмотки.
- Подсоедините щупы к выводам C и S. Запишите значение сопротивления пусковой обмотки.
- Сравните полученные значения с номинальными, указанными в технической документации компрессора. Если документации нет, ориентируйтесь на следующие примерные значения:
- Рабочая обмотка: 5-20 Ом.
- Пусковая обмотка: 20-50 Ом.
- Важно, чтобы сопротивление пусковой обмотки было примерно в 2-4 раза выше сопротивления рабочей.
Что показывают показания:
- Бесконечное сопротивление (OL или "1" на дисплее): Это означает обрыв обмотки. Компрессор с обрывом неработоспособен.
- Слишком низкое сопротивление: Может указывать на межвитковое замыкание. Компрессор будет перегреваться и, скорее всего, не сможет запуститься или будет работать неэффективно.
- Сопротивление близкое к нулю: Короткое замыкание.
- Сопротивления, сильно отличающиеся от нормы: Также указывают на проблемы.
Таким образом, вы сможете точно как замерить сопротивление компрессора и понять его состояние.
Это еще один критически важный тест, позволяющий выявить пробой изоляции:
- Один щуп мультиметра (в режиме измерения сопротивления) приложите к любому из выводов компрессора (C, R или S).
- Второй щуп приложите к неокрашенной металлической части корпуса компрессора.
- Повторите для каждого вывода.
Результат: Мультиметр должен показывать бесконечное сопротивление (OL). Если прибор показывает какое-либо конечное значение (даже несколько сотен Ом), это означает замыкание обмотки на корпус. Такой компрессор подлежит замене, так как он представляет опасность поражения электрическим током.
Проверка пускового реле
Пусковое реле играет важную роль в запуске компрессора, подключая пусковую обмотку на короткое время. Неисправное реле может быть причиной того, что компрессор не запускается. Подробную информацию о том, Как проверить пусковое реле компрессора холодильника, вы найдете в нашей отдельной статье.
Проверка производительности компрессора
Эта проверка требует специализированного оборудования (манометрическая станция) и определенного опыта. Однако косвенно о производительности можно судить по:
- Замеру рабочего тока: С помощью токовых клещей можно измерить ток, потребляемый компрессором. Слишком высокий ток может указывать на механическое заклинивание или межвитковое замыкание, слишком низкий – на потерю производительности.
- Температуре на нагнетающей и всасывающей трубах: Нагнетающая труба должна быть горячей, всасывающая – холодной. Несоответствие может говорить о проблемах с производительностью или утечке фреона.
Расшифровка результатов и принятие решений
Итак, после того как вы выполнили как прозвонить компрессор мультиметром, у вас на руках будут конкретные данные:
- Обрыв обмотки: Бесконечное сопротивление между выводами. Требуется замена компрессора.
- Межвитковое замыкание: Сопротивление одной из обмоток значительно ниже нормы (при том, что другая в норме). Компрессор подлежит замене.
- Замыкание на корпус: Конечное сопротивление между обмоткой и корпусом. Требуется немедленная замена компрессора из соображений безопасности.
- Все обмотки имеют сопротивление, близкое к нулю: Полное короткое замыкание. Замена компрессора.
- Сопротивления в норме, но компрессор не запускается: Вероятнее всего, проблема в пусковом реле или механическом заклинивании.
В подавляющем большинстве случаев, если диагностика мультиметром выявила электрическую неисправность (обрыв, межвитковое замыкание, замыкание на корпус), компрессор не подлежит ремонту. Это связано со сложностью и высокой стоимостью работ по перемотке обмоток, которые в условиях обычной мастерской зачастую нецелесообразны.
Механическое заклинивание также чаще всего ведет к замене компрессора. Ремонт механической части сложен и не всегда гарантирует долгосрочный результат.
Таким образом, проверка компрессора мультиметром является быстрым и эффективным способом определить необходимость его замены.
Выводы и рекомендации эксперта
Умение как проверить компрессор холодильника мультиметром – это бесценный навык, который позволяет оперативно выявить критические неисправности и предотвратить дальнейшие поломки оборудования. Регулярная диагностика, особенно при появлении первых признаков некорректной работы, поможет продлить срок службы вашей техники. Помните о важности соблюдения техники безопасности и использования качественного измерительного инструмента.
