Установка теплового насоса собственными силами позволяет сэкономить до 40% стоимости проекта, которая обычно уходит на оплату монтажных работ. При наличии технического образования и опыта работы с инженерными системами такая задача вполне выполнима. В этом руководстве мы детально разберём процесс монтажа от проектирования до первого запуска, укажем критические моменты и поможем избежать типичных ошибок, которые могут привести к снижению эффективности системы или выходу оборудования из строя.
Подготовительный этап: что нужно знать перед началом работ
Выбор типа теплового насоса для самостоятельного монтажа
Для установки своими руками оптимальным вариантом является воздушный тепловой насос типа «воздух-вода». Он не требует бурения скважин или прокладки геотермальных контуров, что существенно упрощает монтаж. Перед тем как купить тепловой насос, необходимо рассчитать требуемую мощность оборудования исходя из теплопотерь здания. Геотермальные системы («грунт-вода») технически сложнее и требуют специализированного бурового оборудования, их установка теплового насоса экономически оправдана только при наличии доступа к соответствующей технике.
Необходимые инструменты и материалы
Для монтажа теплового насоса потребуется: перфоратор, труборез, развальцовщик для медных труб, вакуумный насос, манометрический коллектор, динамометрический ключ, уровень, инструмент для пайки медных соединений. Из материалов необходимы: медные трубы для фреоновой магистрали, полипропиленовые или металлопластиковые трубы для гидравлического контура, теплоизоляция, крепёжные элементы, электрический кабель сечением согласно мощности насоса, дифференциальный автомат. Если у вас нет опыта работы с холодильным оборудованием, обратите внимание на материал как проверить пусковое реле компрессора холодильника – принципы диагностики компрессорного оборудования схожи.
Проектирование и расчёты
Правильный расчёт – основа эффективной работы системы. Теплопотери здания определяются по площади ограждающих конструкций, климатической зоне и степени утепления. Мощность теплового насоса выбирается с коэффициентом 1,2 от расчётных теплопотерь. Важно спроектировать схему обвязки с учётом температурного графика: для радиаторного отопления требуется 60-70°C, для тёплого пола – 35-45°C. При наличии комбинированной системы необходима установка смесительного узла.

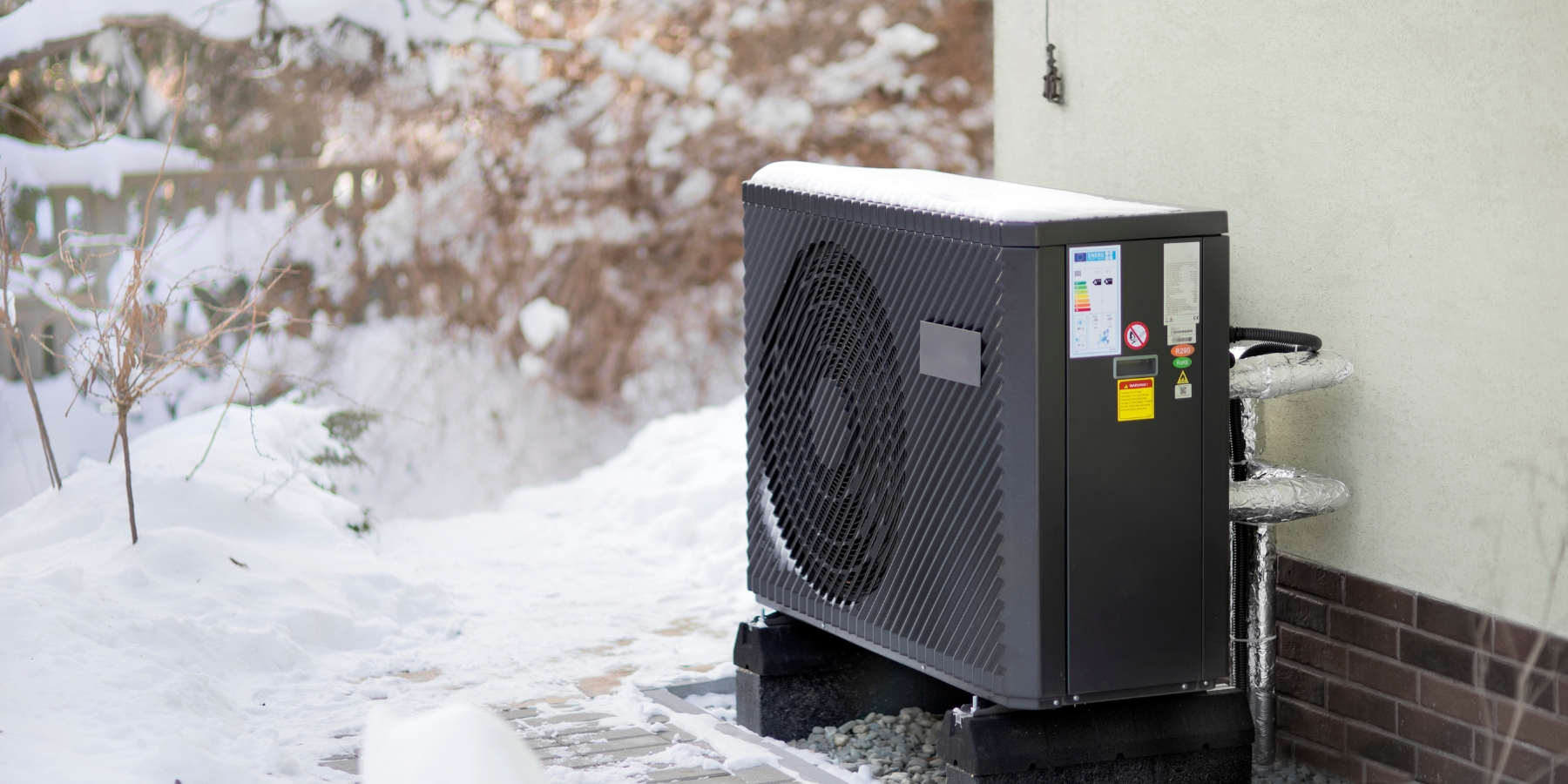

Монтаж наружного блока теплового насоса
Выбор места установки
Наружный блок размещается на расстоянии не менее 1 метра от стен здания для обеспечения свободной циркуляции воздуха. Расстояние до границы соседнего участка должно составлять минимум 3 метра из-за шумового воздействия. Недопустима установка под водостоками – попадание влаги на теплообменник снижает эффективность работы. Выбирайте место с минимальной ветровой нагрузкой, защищённое от прямых солнечных лучей в летний период. При монтаже теплового насоса учитывайте направление преобладающих ветров – забор воздуха должен осуществляться с наветренной стороны.
Подготовка фундамента
Основание для наружного блока выполняется из железобетонной плиты толщиной 150-200 мм на песчано-гравийной подушке. Обязательна установка виброизоляционных опор – они предотвращают передачу вибраций на конструкции здания. Фундамент приподнимается над уровнем грунта на 100-150 мм для обеспечения дренажа конденсата и предотвращения обмерзания в зимний период. По периметру устраивается отмостка с уклоном 2-3% для отвода атмосферных осадков.
Прокладка коммуникаций между блоками
Трассировка магистралей
Расстояние между наружным и внутренним блоками не должно превышать 15-20 метров – каждый дополнительный метр снижает эффективность на 2-3%. Трассу прокладывают с минимальным количеством поворотов, угол изгиба медных труб не менее 10 диаметров. В местах прохода через стены устанавливаются гильзы с уплотнением монтажной пеной. Магистраль прокладывается с уклоном 1% в сторону наружного блока для обеспечения дренажа масла. Фреоновые трубопроводы соединяются методом развальцовки с обязательной проверкой на герметичность азотом под давлением 40 бар.
Теплоизоляция трубопроводов
Качественная изоляция критична для эффективности системы. Используется вспененный полиэтилен толщиной стенки не менее 13 мм для труб диаметром до 22 мм и 19 мм для больших диаметров. Стыки проклеиваются специальным клеем для исключения конденсации влаги. В местах прохода через стены теплоизоляция устанавливается с обеих сторон проёма. Наружная часть магистрали дополнительно защищается от ультрафиолета и механических повреждений пластиковым коробом или металлическим кожухом.
Установка внутреннего блока и обвязка системы
Монтаж гидромодуля
Внутренний блок (гидромодуль) устанавливается в отапливаемом помещении на капитальную стену с использованием анкерных болтов. Минимальное расстояние до потолка – 300 мм для обслуживания. Под блоком монтируется поддон для сбора возможных протечек с отводом в канализацию. Подключение к системе отопления выполняется через шаровые краны для возможности демонтажа без слива теплоносителя. Если вы планируете интеграцию с существующей системой, изучите материал как правильно слить воду из системы отопления: пошаговая инструкция – это понадобится при обслуживании.
Интеграция с существующей системой
Тепловой насос своими руками наиболее эффективно работает с низкотемпературными системами отопления. При подключении к высокотемпературным радиаторам обязательна установка буферной ёмкости объёмом 30-50 литров на каждый киловатт мощности. Она сглаживает пики нагрузки и предотвращает частые включения компрессора. Обвязка выполняется по схеме с первично-вторичными кольцами через гидрострелку. При наличии резервного котла предусматривается каскадная схема с приоритетом теплового насоса. Интересно, что принцип работы современных тепловых насосов кардинально отличается от систем, описанных в статье паровое отопление: пережиток прошлого или самое недооценённое решение? хотя обе технологии имеют свои преимущества.
Электрическое подключение и пусконаладка
Подключение к электросети
Тепловой насос подключается к выделенной линии через дифференциальный автомат с током утечки 30 мА. Сечение кабеля рассчитывается по мощности: для насосов до 5 кВт используется кабель 3×2,5 мм², до 10 кВт – 3×4 мм². Кабель прокладывается в гофре или металлорукаве, в местах пересечения с другими коммуникациями устанавливаются дополнительные защитные короба. Заземление обязательно – сопротивление контура не более 4 Ом. Подключение выполняется согласно схеме производителя с соблюдением цветовой маркировки проводов.
Первый запуск системы
Перед запуском система заполняется теплоносителем с одновременным стравливанием воздуха через автоматические воздухоотводчики. Давление в контуре устанавливается 1,5-2 бар. Проверяется герметичность всех соединений визуально и с помощью мыльного раствора. Фреоновый контур вакуумируется в течение 1-2 часов до достижения разрежения -1 бар. Первый пуск осуществляется в ручном режиме с контролем параметров: давление нагнетания, температура перегрева, ток компрессора. Монтаж теплового насоса считается завершённым после 72 часов стабильной работы под нагрузкой.
Типичные ошибки при самостоятельной установке
Наиболее распространённая ошибка – недостаточная теплоизоляция трубопроводов, приводящая к потерям эффективности до 15%. Неправильный выбор места для наружного блока вызывает обмерзание теплообменника и снижение производительности. Отсутствие виброизоляции создаёт акустический дискомфорт. Ошибки в электрической схеме могут привести к выходу из строя электроники насоса. Недостаточная вакуумация фреонового контура приводит к присутствию влаги в системе, что вызывает коррозию и снижает ресурс компрессора. Неправильный расчёт мощности – частая причина неэффективной работы: слабый насос не обеспечит комфортную температуру, излишне мощный будет работать циклами старт-стоп, что сокращает срок службы.
