В мире промышленного холода и кондиционирования каждая деталь имеет значение, а правильное функционирование системы напрямую зависит от гармоничной работы всех ее компонентов. Одним из наиболее критически важных, но часто недооцениваемых аспектов, является эффективный возврат масла в холодильный компрессор. Неправильное движение масла в системе может привести к серьезным поломкам, снижению производительности и значительному увеличению эксплуатационных расходов. Понимание механизмов плохого возврата масла в компрессор и его последствий – ключ к долговечности и стабильной работе вашего оборудования.
Роль масла в холодильной системе: Больше, чем просто смазка
Масло в холодильной системе выполняет несколько жизненно важных функций:
- Смазывание: Основная задача – снижение трения и износа движущихся частей холодильные компрессоры, таких как поршни, коленчатые валы и подшипники. Без адекватной смазки механические компоненты быстро изнашиваются и выходят из строя.
- Охлаждение: Масло отводит тепло от нагревающихся частей компрессора, помогая поддерживать оптимальную рабочую температуру.
- Уплотнение: Масляная пленка герметизирует зазоры между движущимися частями, предотвращая утечки хладагента и поддерживая эффективность сжатия.
- Удаление продуктов износа: Масло циркулирует, унося с собой мелкие частицы износа, которые затем могут быть уловлены масляным фильтром.
Однако, в отличие от автомобильного двигателя, в холодильной системе масло постоянно взаимодействует с хладагентом, смешиваясь с ним. Это взаимодействие, растворимость и изменение вязкости создают уникальные проблемы для обеспечения надежного возврата масла.
Механизмы уноса масла из компрессора: Пути потери

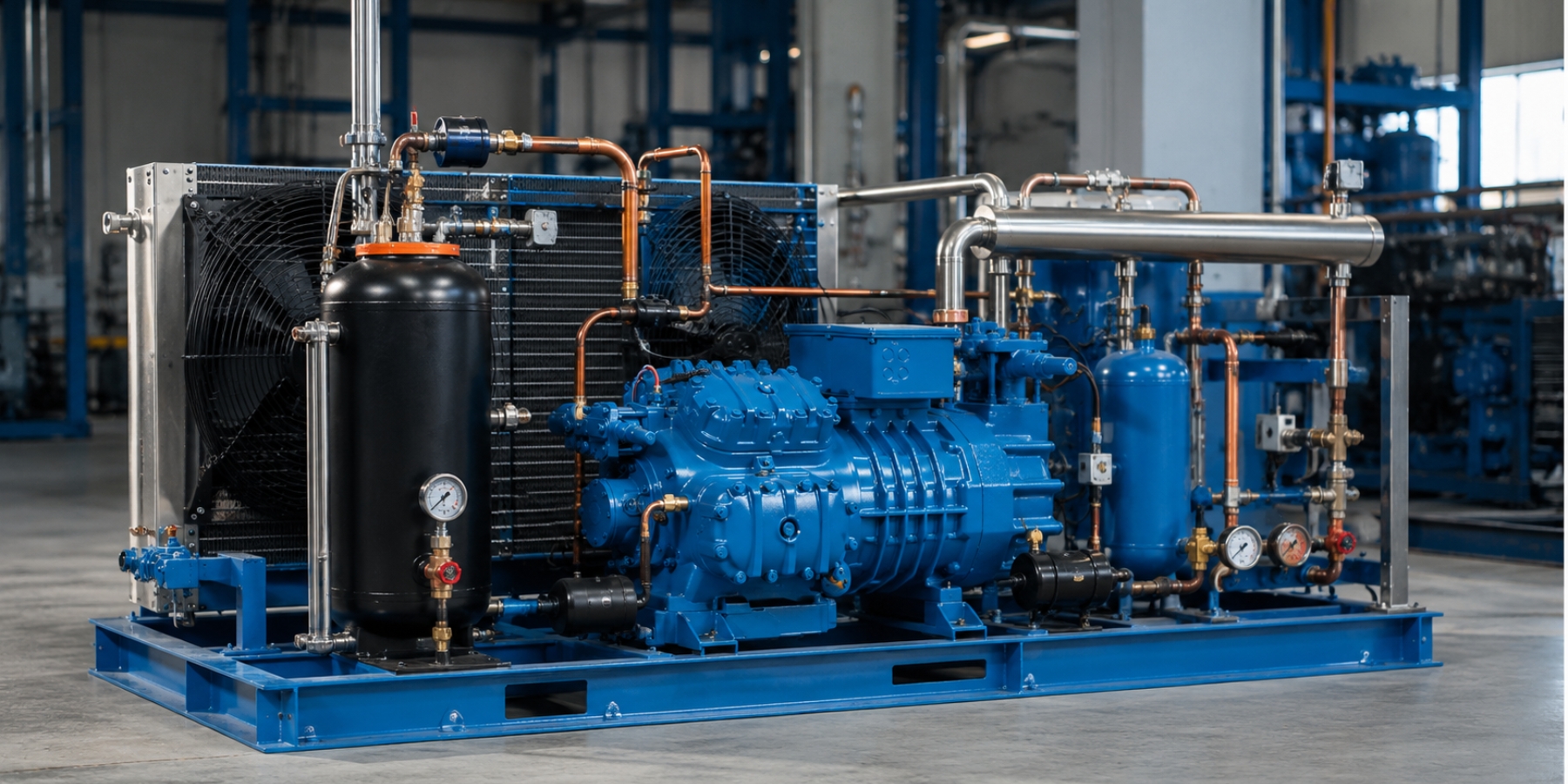

Естественно, небольшое количество масла всегда покидает компрессор вместе с хладагентом. Это нормальный процесс. Однако чрезмерный унос масла из компрессора может быстро истощить его запасы. Среди основных причин почему масло уходит в систему можно выделить:
- Высокая скорость хладагента: При слишком высокой скорости потока хладагент увлекает за собой капли масла, не давая им оседать.
- Неправильная конструкция трубопроводов: Отсутствие необходимых уклонов, масляных ловушек или петель для возврата масла на фреонопроводе способствует накоплению масла в низких точках системы.
- Недостаточный перегрев пара: Если хладагент на входе в компрессор не имеет достаточного перегрева, он может поступать в виде влажного пара или даже жидкости, смывая масло со стенок цилиндров.
- Наличие влаги в системе: Вода, смешиваясь с маслом, может образовывать эмульсии, нарушающие смазывающие свойства и способствующие уносу.
- Переполнение системы хладагентом: Избыток хладагента может привести к более активному вымыванию масла.
По сути, почему масло уходит в систему сводится к тому, что оно образует тонкую пленку на внутренних поверхностях труб и теплообменников, которая при неправильных условиях не может эффективно вернуться в компрессор.
Последствия плохого возврата масла: Катастрофа для компрессора
Последствия недостаточного возврата масла могут быть катастрофическими для всей холодильной системы:

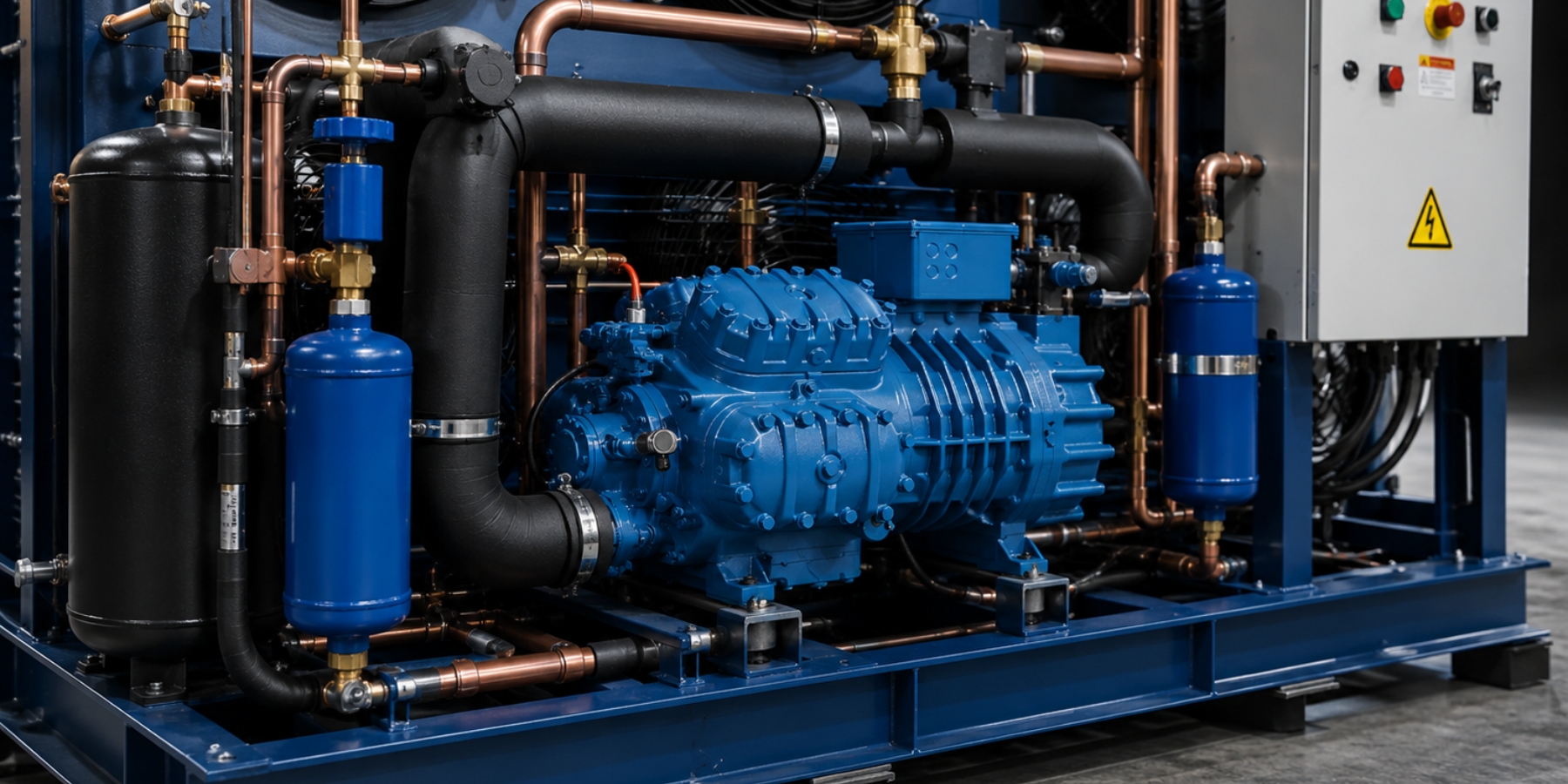

- Масляное голодание компрессора:
- Масляное голодание компрессора причины – это, прежде всего, недостаточное количество масла в картере компрессора. Это приводит к недостаточному смазыванию подшипников и трущихся поверхностей.
- Как результат – перегрев компрессора, быстрый износ деталей и в конечном итоге компрессор заклинил из-за нехватки масла. Это одна из самых дорогостоящих и фатальных поломок.
- Влияние на эффективность теплообмена:
- Оставшееся в системе масло, особенно смешивание масла с фреоном в испарителе, образует масляную пленку на внутренних стенках теплообменников (испарителя и конденсатора). Эта пленка действует как теплоизолятор, значительно снижая эффективность теплопередачи.
- В результате снижается холодопроизводительность системы, а для поддержания требуемой температуры компрессор вынужден работать дольше и интенсивнее, что приводит к увеличению энергопотребления. Это напрямую связано с тем, Почему энергоэффективное оборудование потребляет больше электроэнергии, если система работает неоптимально.
- Гидроудар компрессора из-за масла:
- Масло, как и хладагент в жидком состоянии, является несжимаемой жидкостью. Если большое количество жидкого масла попадает в камеру сжатия компрессора, может произойти гидроудар компрессора из-за масла.
- Это приводит к повреждению или разрушению клапанов, поршней, шатунов и других компонентов. Последствия гидроудара часто требуют полной замены компрессора.
- Вспенивание масла:
- Почему пенится масло в компрессоре? При остановке компрессора хладагент растворяется в масле в картере под низким давлением. При последующем запуске компрессора (снижении давления) хладагент резко вскипает, вызывая интенсивное вспенивание масла.
- Вспенившееся масло теряет свои смазывающие свойства, что опять же ведет к повышенному износу. Кроме того, пена может привести к ошибочному определению уровень масла в смотровом стекле компрессора, создавая ложное ощущение достаточного количества масла.
- Забитый масляный фильтр:
- Со временем масло загрязняется продуктами износа компрессора, окисляется и может терять свои свойства. Если забился масляный фильтр чиллера, это препятствует нормальной циркуляции масла, что снова ведет к масляному голоданию компрессора причины и его перегреву.
Стратегии обеспечения эффективного возврата масла: Как предотвратить проблемы
Предотвращение проблем с возвратом масла требует комплексного подхода и правильного проектирования, монтажа и обслуживания системы:
- Маслоотделитель:Маслоотделитель для чиллера зачем нужен? Он устанавливается сразу после компрессора и служит для отделения большинства масла от хладагента до того, как смесь попадет в конденсатор. Это значительно снижает количество масла, циркулирующего по системе, и ускоряет его возврат в компрессор, предотвращая унос масла из компрессора.
- Правильное проектирование трубопроводов:
- Необходимо обеспечить достаточную скорость хладагента в трубопроводах, чтобы он мог уносить капли масла.
- Использование вертикальных стояков с сифонами (те самые петли для возврата масла на фреонопроводе) на всасывающей линии компрессора помогает накапливать масло и периодически возвращать его в компрессор.
- Правильные диаметры труб обеспечивают оптимальную скорость потока.
- Контроль перегрева пара: Поддержание оптимального перегрева пара на входе в компрессор (обычно 5-8°C) гарантирует, что в компрессор поступает сухой перегретый газ, а не влажный пар или жидкость, способная смывать масло.
- Регулярный контроль уровня масла: Важно регулярно проверять уровень масла в смотровом стекле компрессора и при необходимости доливать его. При этом важно учитывать возможное вспенивание.
- Современная автоматизация: Использование интеллектуальных систем управления, как упомянуто в статье Как неправильная автоматизация снижает эффективность HVAC-систем, может помочь оптимизировать режимы работы компрессора, минимизируя вспенивание масла и обеспечивая его эффективный возврат.
- Профилактическое обслуживание: Регулярная замена масла и масляных фильтров, а также анализ состояния масла, критически важны. Это помогает предотвратить забился масляный фильтр чиллера и поддерживает смазывающие свойства.
- Как вернуть масло в компрессор кондиционера или другой холодильной системы в случае его значительного уноса? Обычно это делается через специальные сервисные порты, либо путем создания условий для его возврата (например, регулировкой перегрева, скорости потока, использованием маслоотделителей). Если компрессор выбрасывает масло в систему слишком активно, необходимо провести комплексную диагностику для выявления и устранения основной причины.
Влияние на общую эффективность системы и стоимость эксплуатации
Эффективный возврат масла – это не просто техническая тонкость, а фундаментальный аспект надежности и экономичности холодильной системы. Надлежащее управление маслом позволяет:
- Увеличить срок службы оборудования: Снижение износа и предотвращение поломок, таких как компрессор заклинил из-за нехватки масла или гидроудар компрессора из-за масла, существенно продлевает жизнь холодильных компрессоров и всей системы.
- Снизить затраты на ремонт и обслуживание: Меньше поломок означает меньше дорогостоящих ремонтов и простоев.
- Повысить энергоэффективность: Устранение масляной пленки в теплообменниках и обеспечение оптимальной работы компрессора снижает энергопотребление, что в долгосрочной перспективе приносит значительную экономию, как показано в анализе Сколько стоит охлаждение квартиры летом 2026 года.
- Обеспечить стабильную работу: Надежная система работает без сбоев, обеспечивая постоянные условия охлаждения, что критично для многих промышленных процессов.
