Современная система отопления – это сложный инженерный организм, «сердцем» которого является насосное оборудование. Даже если вы планируете купить тепловой насос или установить твердотопливный котел, эффективность всей системы будет зависеть от непрерывной циркуляции теплоносителя.
В условиях нестабильного электроснабжения остановка насоса грозит не просто остыванием помещения. Для твердотопливных котлов это чревато вскипанием теплообменника и аварийным сбросом давления, а для сложных гидравлических систем – завоздушиванием магистралей. Решение одно: установка источника бесперебойного питания (ИБП). Однако, в отличие от компьютерной техники, электродвигатели насосов выдвигают жесткие требования к качеству тока. В этой статье мы разберем инженерные нюансы подбора ИБП, определим необходимую емкость батарей для полусуточной автономности и объясним природу гула в моторах.
Почему насос гудит и греется: проблема формы выходного сигнала

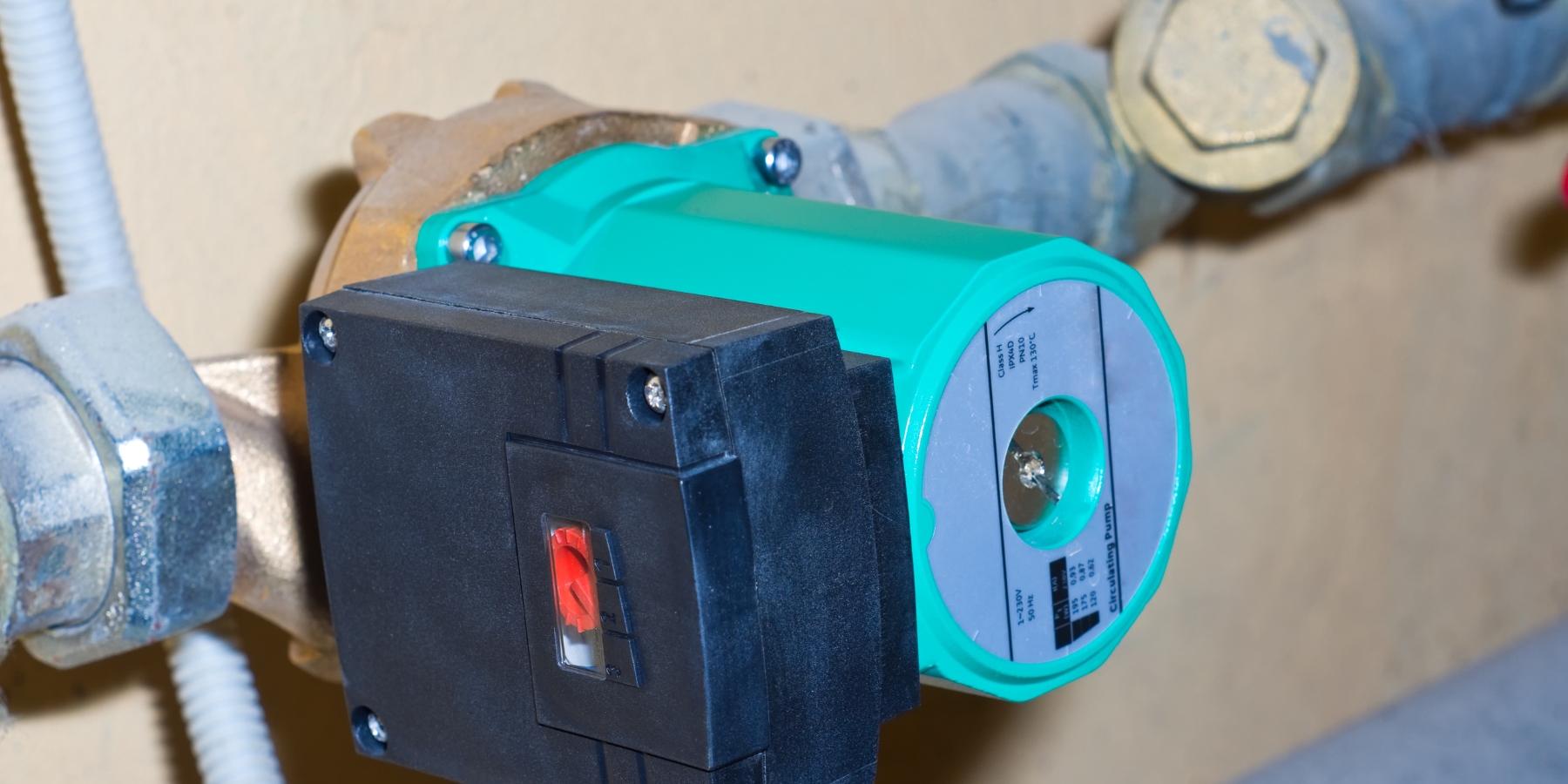

Главная ошибка пользователей – попытка подключить циркуляционный насос для отопления к обычному компьютерному «бесперебойнику» (Line-Interactive с аппроксимацией). Чтобы понять, почему это приводит к поломке, нужно обратиться к электротехнике.
Насос – это классическая индуктивная нагрузка. В основе его конструкции лежит асинхронный электродвигатель. Для плавной и эффективной работы вращающегося магнитного поля требуется напряжение правильной синусоидальной формы (Clean Sine Wave) – такое же, как в городской розетке.
Бюджетные ИБП выдают аппроксимированную синусоиду (модифицированный меандр). Графически это выглядит не как плавная волна, а как набор прямоугольных ступеней.
Последствия питания насоса «ступенчатым» током:
- Паразитные гармоники. Резкие скачки напряжения вызывают высокочастотные колебания.
- Гул и вибрация. Энергия гармоник не преобразуется во вращение ротора, а уходит в вибрацию пластин статора. Вы слышите характерное «электрическое» гудение. Подробнее о механических и электрических причинах шума мы писали в статье: Насос гудит, но не качает воду: основные причины и ремонт.
- Перегрев обмоток. КПД двигателя резко падает, избыточная энергия выделяется в виде тепла. Длительная работа (более 2-3 часов) на меандре приводит к разрушению изоляции обмоток и короткому замыканию.
Вывод инженера: бесперебойник для насоса отопления обязан быть типа Online (двойного преобразования) или Line-Interactive, но строго с маркировкой «Чистый синус» в паспорте.
Потребление и пусковые токи: вводные данные для расчета
Перед тем как подбирать батареи, необходимо определиться с потреблением. Стандартный бытовой насос («четверка» или «шестерка», используемые в домах до 200 кв.м.) потребляет от 40 до 90 Вт в зависимости от выбранной скорости.
Однако при выборе мощности самого инвертора (ИБП) нельзя ориентироваться только на номинальное потребление. Асинхронные двигатели имеют высокие пусковые токи. В момент старта насосу требуется в 3–5 раз больше энергии, чем для штатной работы, чтобы преодолеть инерцию ротора и сопротивление воды.

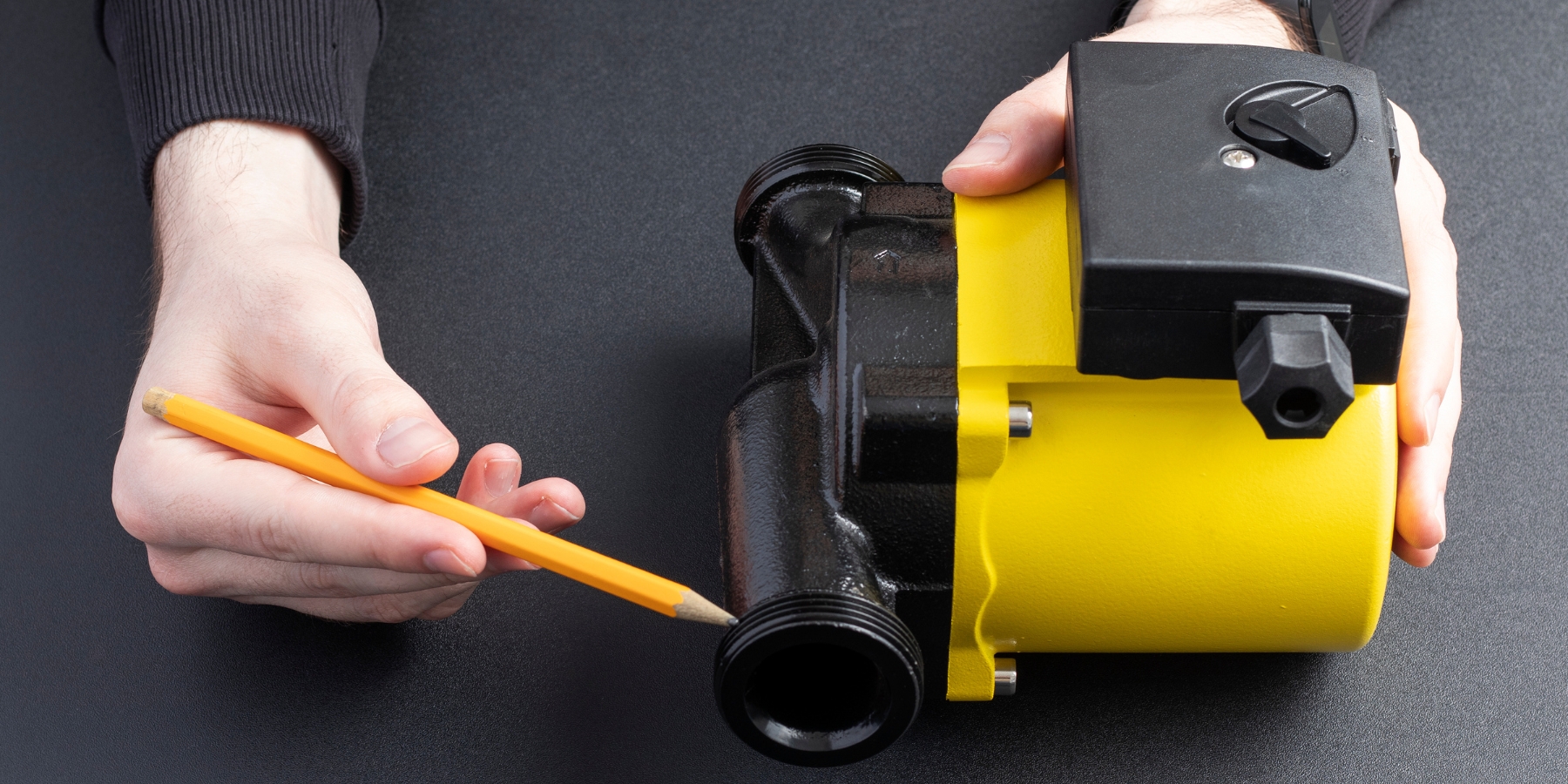

Если вы хотите купить циркуляционный насос мощностью 60 Вт, ИБП должен выдерживать кратковременную нагрузку минимум 300 Вт. Если запас мощности инвертора будет мал, он просто уйдет в защиту (выключится) при попытке запустить систему после отключения света.
Расчет емкости аккумулятора для 12 часов работы
Это наиболее частый вопрос от наших клиентов: «Какой аккумулятор нужен, чтобы система продержалась ночь или рабочий день без света?».
Подбор емкости – это не просто перемножение ватт на часы. Инженерный расчет всегда учитывает КПД инвертора (часть энергии теряется на преобразование 12В в 220В) и специфику разряда аккумуляторов. Дело в том, что батарею нельзя высаживать «в ноль». Для сохранения ресурса необходимо оставлять буферный запас энергии (около 30% для свинцово-кислотных АКБ).
Практическая рекомендация:
Для обеспечения работы стандартного насоса (потребление около 50-60 Вт) в течение 12 часов вам потребуется аккумулятор емкостью 100 А·ч.
Это «золотой стандарт» для бытовых котельных. Такая емкость позволит насосу проработать всю ночь с необходимым запасом надежности, не доводя аккумулятор до критического разряда. Если же в системе установлен мощный промышленный циркуляционный насос для котлов или целая насосная группа суммарной мощностью 150–200 Вт, емкость батарейного блока придется увеличивать пропорционально – до 200 А·ч и более.
Типы аккумуляторов: почему не стоит брать автомобильные
Для ИБП используются тяговые аккумуляторы (AGM, GEL) или литий-железо-фосфатные (LiFePO4).
- Автомобильные (стартерные): Рассчитаны на короткий мощный импульс запуска ДВС. В режиме длительного разряда малым током их пластины сульфатируются. При использовании в котельной они выходят из строя за 1–2 сезона, к тому же могут выделять испарения.
- AGM/GEL: Герметичные, безопасные для жилых помещений, выдерживают 400–600 циклов разряда. Оптимальный выбор по соотношению цена/качество.
- LiFePO4: Самый современный вариант. Быстро заряжаются (что важно при частых отключениях), не боятся глубокого разряда, выдерживают 2000+ циклов, но стоят дороже.
Комплексный подход к энергобезопасности системы отопления
Обеспечение резервного питания – это лишь часть стратегии. При проектировании энергоэффективного дома важно понимать общую концепцию. Например, что такое тепловой насос? Это оборудование, которое само по себе потребляет электричество (компрессор + насосы). Для его резервирования требуются мощные трехфазные ИБП или генераторы.
Если же ваша цель – полная энергонезависимость в условиях длительных блэкаутов, стоит рассмотреть комбинированные варианты. В ситуациях, когда электричества нет сутками, даже батарея на 200 А·ч разрядится. В этом случае спасением может стать энергонезависимое оборудование. Рекомендуем ознакомиться с материалом: Газовый конвектор: эффективное отопление без электричества. Это решение позволяет поддерживать температуру в помещении вообще без участия циркуляционных насосов.
Тем не менее, для классических систем с водяным контуром циркуляционный насос для котлов остается критически важным узлом. Его остановка недопустима, и экономия на качественном ИБП с чистым синусом всегда приводит к более высоким расходам на замену сгоревшего оборудования.
Инженерный подбор оборудования и гарантия надежности
Правильный выбор системы бесперебойного питания – это задача, требующая учета множества переменных: от пусковых токов до времени восстановления заряда батарей между отключениями света. Ошибка в подборе может привести к тому, что система отключится в самый неподходящий момент.
В ассортименте нашего магазина представлено промышленное насосное оборудование и совместимые с ним системы защиты питания. Если вы сомневаетесь, какой мощности нужен инвертор или хотите собрать сложную систему резервирования для чиллера или группы насосов – доверьте расчет профессионалам.
Наши специалисты проведут аудит вашей системы, учтут реактивную мощность нагрузок и подберут ИБП с правильной синусоидой и необходимым временем автономной работы. Обращайтесь за консультацией прямо сейчас – обеспечьте своему оборудованию долгую жизнь, а дому – тепло.
