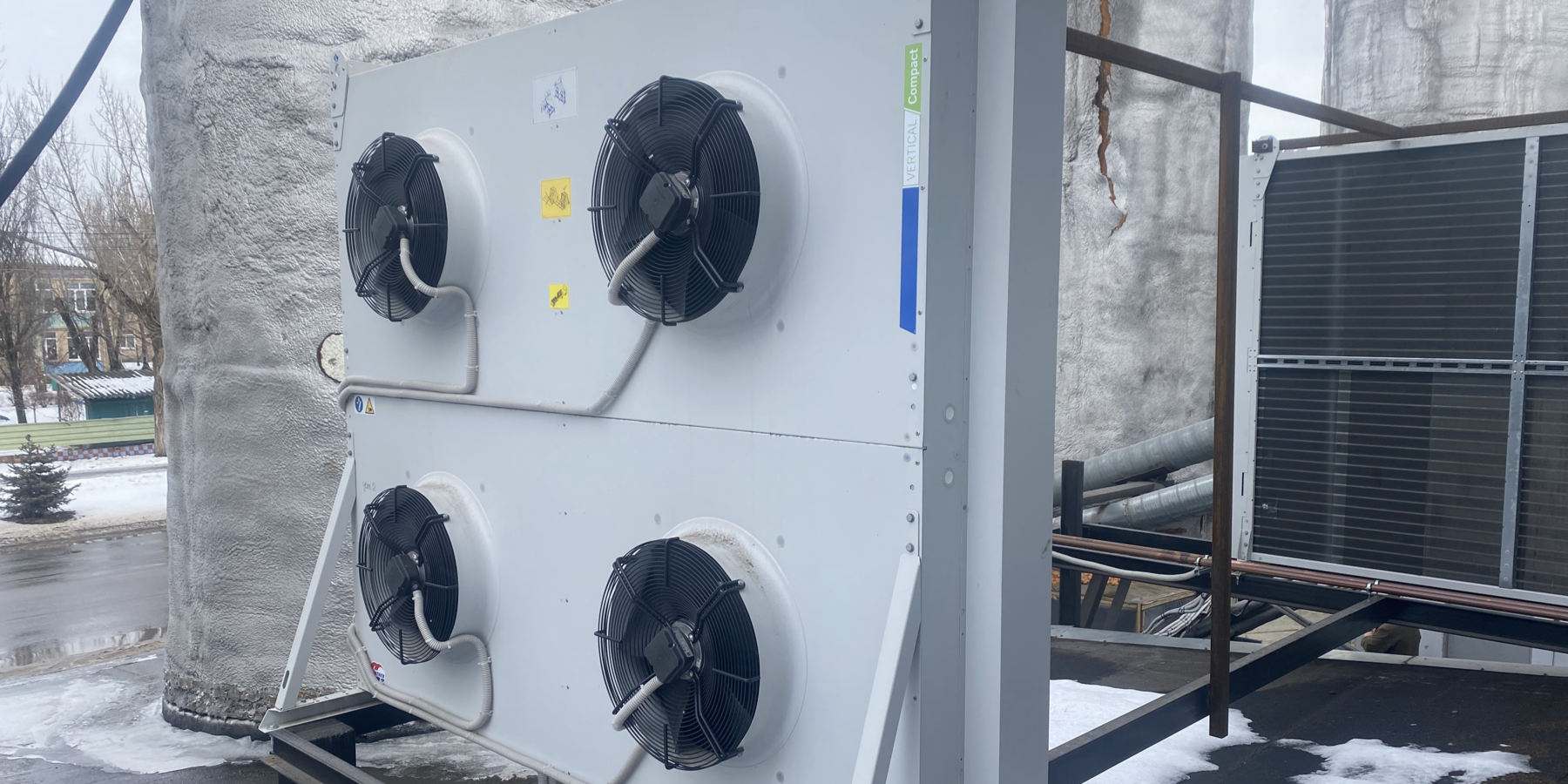

Воздушный конденсатор это теплообменное устройство, где происходит конденсация паров хладагента, который используют холодильные установки или промышленные системы охлаждения. Основная задача конденсатора - отводить тепло, выделяемое при сжатии и конденсации хладагента, за счет интенсивного теплообмена с окружающим воздухом.
Конденсаторы воздушного охлаждения необходимы для функционирования различного технологического оборудования: холодильных машин, кондиционеров, холодильных установок и многих других систем. Без правильно подобранного и эффективно работающего конденсатора невозможно получить необходимые параметры охлаждения.
По своей конструкции конденсаторы воздушного охлаждения бывают разных типов: трубчатые, пластинчатые, спиральные. Они могут располагаться вертикально или горизонтально, а также могут оснащаться вентиляторами для принудительной циркуляции воздуха. Их внешний вид варьируется от компактных блоков до внушительных агрегатов, занимающих значительные площади.
Разновидности воздушных конденсаторов
Воздушные конденсаторы различаются по конструкции, материалам, размерам, производительности и области применения. Основные виды:
- Трубчатые конденсаторы - имеют трубчатую структуру, по которой циркулирует хладагент, с ребрами или без них для увеличения теплообмена.
- Пластинчатые конденсаторы - состоят из плоских пластин, между которыми циркулирует хладагент.
- Спиральные конденсаторы - представляют собой спиральную конструкцию из труб, по которым протекает хладагент.
- Испарительные конденсаторы - совмещают в себе функции испарителя и конденсатора, используя эффект испарительного охлаждения.
Выбор типа конденсатора определяется требуемой производительностью, условиями эксплуатации, габаритами и другими факторами.
Устройство и особенности конструкции воздушного конденсатора
Конденсатор воздушного охлаждения - сложный агрегат, состоящий из множества элементов, каждый из которых выполняет свою важную задачу:
- Теплообменная поверхность состоит из трубок, пластин и ребер, которые обеспечивают эффективный теплообмен. Хладагент, проходящий через трубки, контактирует с воздухом, и тепло отводится за счет большого количества тонких ребер, увеличивающих площадь теплообмена.
- Корпус - не просто внешняя оболочка, но важная часть конструкции, которая защищает внутренние элементы от механических повреждений, грязи и пыли, а также направляет воздушный поток через теплообменник. Корпус изготавливается из прочных и коррозионностойких материалов, что обеспечивает долговечность конденсатора.
- Вентиляторы - создают воздушный поток, который проходит через теплообменные элементы. Они являются важнейшей частью системы охлаждения, так как именно они обеспечивают постоянное движение воздуха, способствуя эффективному отводу тепла.
- Крепежные элементы - обеспечивают надежную фиксацию всех частей устройства и помогают удерживать конденсатор на месте, независимо от условий эксплуатации.
- Входные и выходные патрубки - соединяют конденсатор с системой, через которую циркулирует хладагент. Они отвечают за правильную подачу и отвод хладагента, поддерживая его стабильное движение через систему.
Эта простая, но эффективная конструкция позволяет конденсаторам воздушного охлаждения справляться с задачами отвода тепла в самых разных системах - от промышленных холодильных установок до систем кондиционирования воздуха.
Принцип работы воздушного конденсатора
Принцип работы воздушного конденсатора заключается в том, что он забирает тепло от хладагента (рабочего вещества в системе) и передает его воздуху. Когда хладагент нагревается, он поступает в конденсатор в виде газа. Газ проходит через трубки, окруженные множеством пластин, которые помогают лучше передавать тепло. В это время вентиляторы обдувают эти трубки воздухом, охлаждая хладагент.
Когда температура хладагента достаточно снизится, он превращается из газа в жидкость и снова возвращается в систему для дальнейшей работы. Таким образом, конденсатор помогает системе избавиться от лишнего тепла и поддерживать правильную температуру.
Производительность конденсаторов воздушного охлаждения зависит от температуры окружающего воздуха. Если воздух прохладный, конденсатор работает лучше, охлаждая хладагент быстрее. Это делает воздушные конденсаторы полезными в местах, где нет доступа к воде для охлаждения или важно сократить ее использование.
Если воздух слишком теплый, эффективность конденсатора снижается, но правильная настройка вентиляторов и улучшенная теплообменная поверхность могут помочь поддерживать работу системы даже в жарких условиях.
Как выбрать и рассчитать холодопроизводительность конденсатора?
Конденсаторы воздушного охлаждения отводят тепло от хладагента, и для их правильного выбора нужно учитывать несколько важных параметров: температуру, давление и свойства самого хладагента. Эти факторы помогают определить, насколько эффективно система будет работать.
В основе любой холодильной системы лежат компрессор и конденсатор. Компрессор сжимает хладагент, создавая холод, а конденсатор выводит тепло из системы. Если мощность конденсатора не будет соответствовать мощности компрессора, это приведет к перегреву системы, снижению ее эффективности и повышенному расходу энергии.
Мощность компрессора показывает, сколько тепла нужно рассеять через конденсатор. Чем мощнее компрессор, тем больше тепла он выделяет, а значит, нужен более мощный конденсатор. Для расчета используются простые формулы, которые учитывают мощность компрессора, температуру окружающей среды и другие параметры.
Пример расчета: Представим, что у вас есть компрессор с мощностью 5 кВт, а его потребляемая мощность — 1.5 кВт. Чтобы понять, какая тепловая нагрузка ложится на конденсатор, воспользуемся формулой:
Qcond=Qcomp+Wcomp
где:
- Qcond — это нагрузка на конденсатор в кВт;
- Qcomp — холодопроизводительность компрессора в кВт;
- Wcomp — потребляемая мощность компрессора в кВт.
В нашем примере тепловая нагрузка на конденсатор составит 6.5 кВт. Но для более надежной работы системы обычно добавляют запас мощности — 15%. Тогда расчет будет выглядеть так:
Qcond с запасом=Qcond+(Qcond×0.15)
В итоге получаем: конденсатор должен рассеивать около 7.5 кВт тепла.
Выбирая конденсатор, нужно учитывать не только его тепловую мощность, но и размеры, доступное место для установки, тип (воздушный или водяной) и условия эксплуатации, например, температуру окружающей среды и влажность воздуха.
