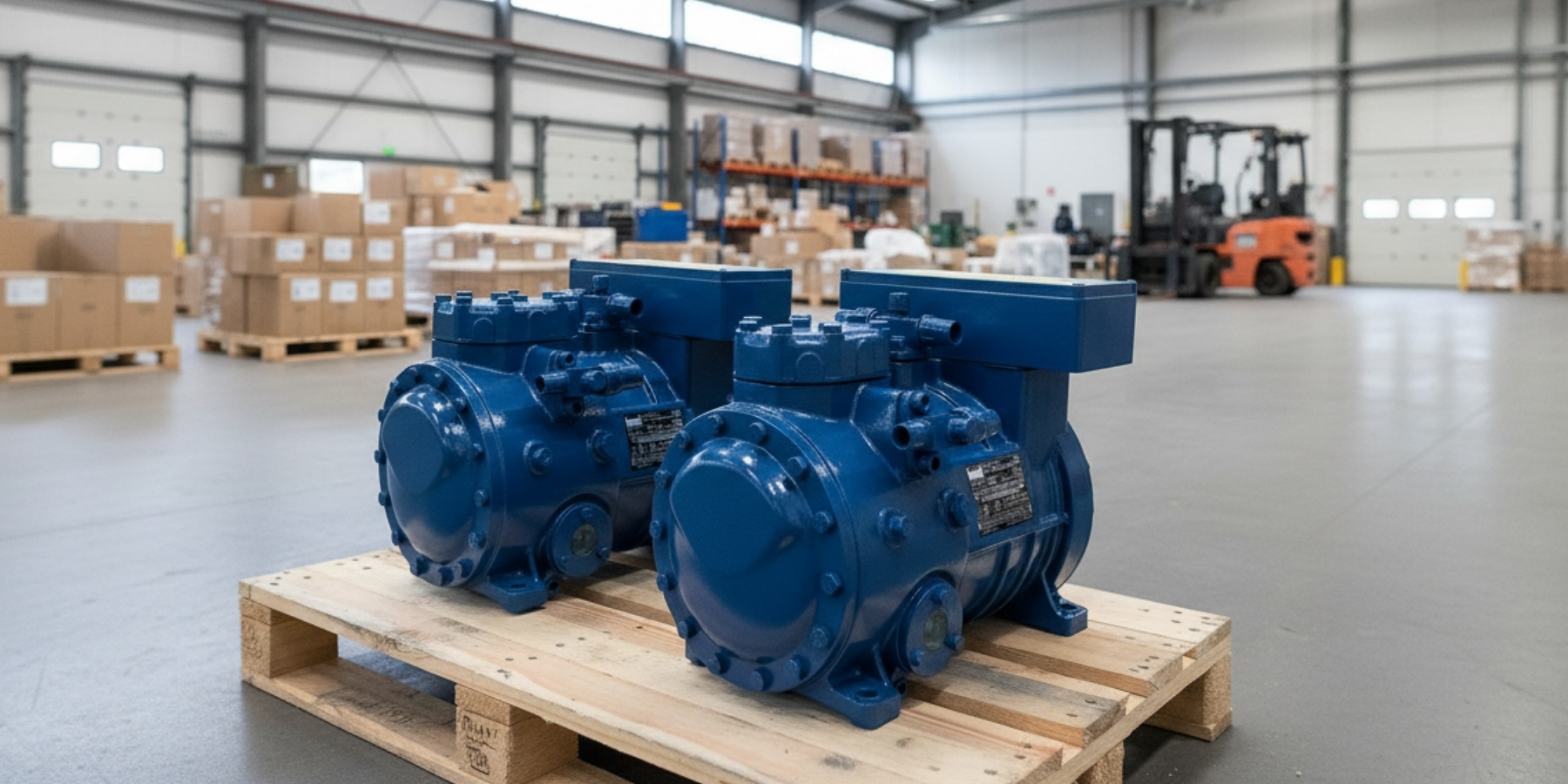

Если вы планируете купить поршневой компрессор полезно разобраться в его устройстве. Понимание конструкции поршневого компрессора помогает правильно эксплуатировать оборудование, своевременно проводить техобслуживание и быстро диагностировать неисправности. Разберем детально, из каких узлов состоит агрегат и какие функции выполняет каждый элемент.
Основные узлы поршневого компрессора

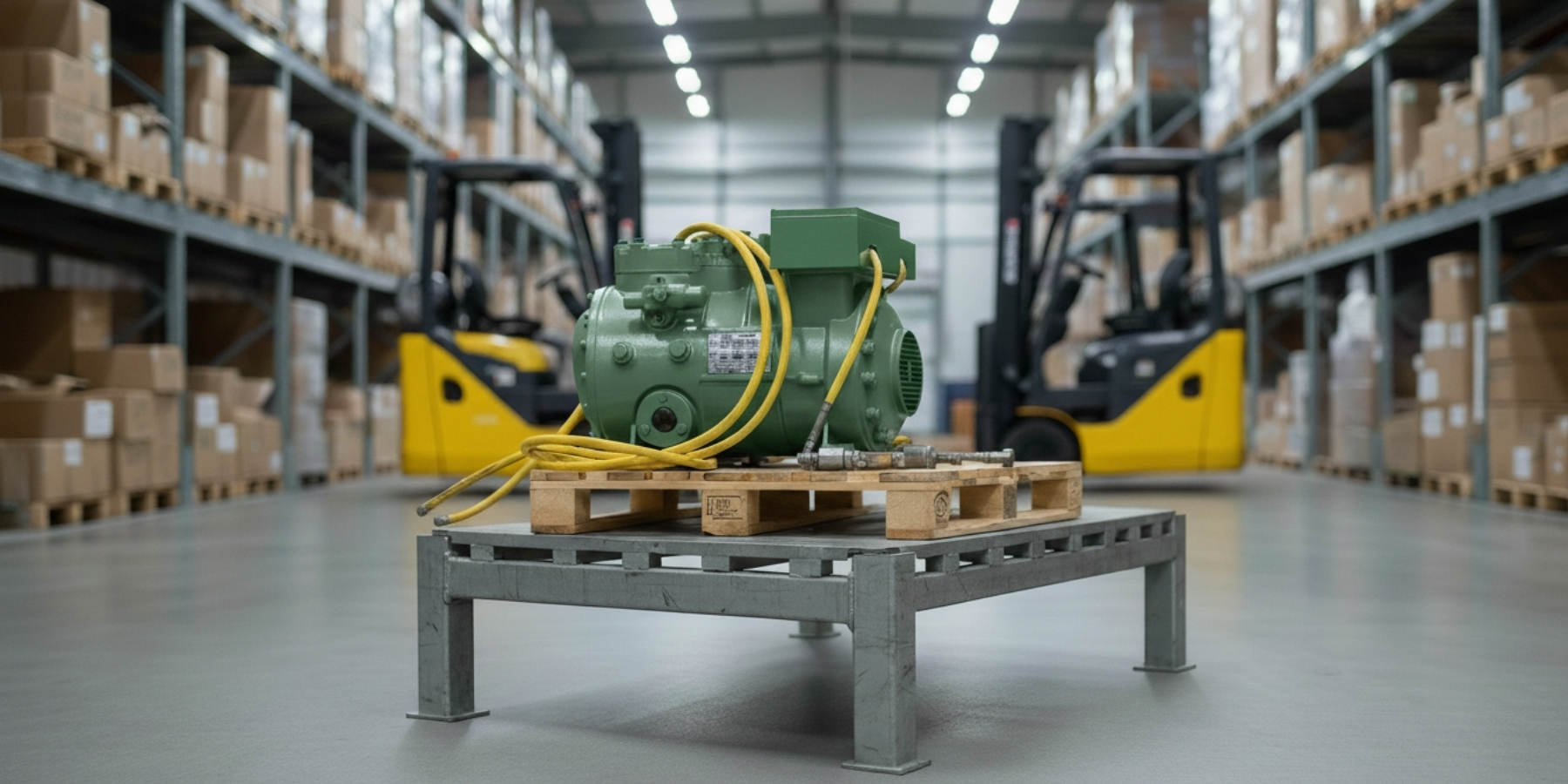

Устройство поршневого компрессора базируется на простом, но эффективном принципе возвратно-поступательного движения поршня в цилиндре. Конструкция включает несколько ключевых систем, каждая из которых отвечает за определенный этап работы.
Цилиндропоршневая группа
Сердце любого поршневого компрессора – это цилиндропоршневая группа (ЦПГ). Цилиндр изготавливают из чугуна или алюминиевых сплавов с хромированной внутренней поверхностью для снижения трения и износа. В промышленных моделях часто используют чугунные гильзы – они выдерживают высокие нагрузки и обеспечивают долгий срок службы.
Поршень движется внутри цилиндра, создавая разрежение при ходе вниз (такт всасывания) и сжимая воздух при движении вверх (такт нагнетания). На поршне установлены компрессионные кольца, которые обеспечивают герметичность и предотвращают прорыв газов в картер. Обычно используют 2-4 кольца в зависимости от давления и мощности агрегата.
Шатун соединяет поршень с коленчатым валом, преобразуя вращательное движение в возвратно-поступательное. Шатуны изготавливают из легированной стали методом ковки – это обеспечивает необходимую прочность при относительно небольшом весе.
Коленчатый вал и система передачи движения
Коленвал – массивная деталь сложной формы, которая принимает крутящий момент от двигателя и передает его на шатуны. В конструкции поршневого компрессора коленчатый вал монтируется на подшипниках скольжения (в мощных моделях) или подшипниках качения (в компактных агрегатах). Качество балансировки коленвала напрямую влияет на вибрацию и износ всей системы.
Привод компрессора может быть прямым или ременным. При прямом приводе вал двигателя напрямую соединен с коленвалом через муфту – такая схема компактнее и эффективнее, но требует точной соосности. Ременная передача позволяет изменять частоту вращения компрессора, выбирая шкивы разного диаметра, и смягчает динамические нагрузки. В большинстве промышленных компрессоров используют клиновые или поликлиновые ремни.
Система клапанов и газораспределения
Всасывающие и нагнетательные клапаны
Клапанная система управляет потоками воздуха на входе и выходе из цилиндра. Устройство поршневого компрессора предусматривает два типа клапанов: всасывающие (впускные) и нагнетательные (выпускные). Они работают автоматически под действием перепада давлений, без принудительного привода.
В современных компрессорах применяют пластинчатые клапаны из пружинной стали – легкие пластины прижимаются к седлу под давлением воздуха и открываются при создании разрежения или избыточного давления. Такая конструкция проста, надежна и не требует сложной настройки. В мощных агрегатах встречаются кольцевые клапаны, которые обеспечивают большую пропускную способность.
Качество клапанов критически важно: через них проходит весь рабочий объем воздуха, и любая негерметичность снижает производительность и увеличивает нагрев.
Вспомогательные системы компрессора
Система смазки
Из чего состоит поршневой компрессор с точки зрения обеспечения долговечности? Обязательный элемент – система смазки. Картер компрессора заполнен маслом, которое смазывает коленвал, шатуны, поршневые кольца и стенки цилиндра. В большинстве моделей используется система смазки разбрызгиванием: вращающийся коленвал погружен в масло и разбрызгивает его по внутренним поверхностям.
В промышленных компрессорах высокого давления устанавливают шестеренчатый масляный насос, который подает масло под давлением к подшипникам и в цилиндры через специальные каналы. Это обеспечивает стабильную смазку при любых режимах работы.
Важно следить за уровнем и качеством масла. Масляный щуп и смотровое окно в картере позволяют контролировать состояние смазки. Производители рекомендуют использовать специальные компрессорные масла с высокой термостойкостью и низкой испаряемостью.
Система охлаждения
При сжатии воздух сильно нагревается, поэтому в конструкции поршневого компрессора предусмотрено охлаждение. В компактных моделях применяют воздушное охлаждение: на цилиндре выполнены ребра, увеличивающие площадь теплообмена, а вентилятор на валу двигателя обдувает корпус потоком воздуха.
Мощные промышленные агрегаты оснащают водяным охлаждением. Вокруг цилиндров и головки проходят каналы, по которым циркулирует охлаждающая жидкость. Это позволяет поддерживать стабильную температуру даже при длительной работе под нагрузкой и значительно продлевает ресурс ЦПГ.
Система фильтрации
На входе компрессора обязательно устанавливают воздушный фильтр – обычно это сменный бумажный или поролоновый элемент. Фильтр задерживает пыль и механические частицы, которые могут вызвать абразивный износ поршневых колец и стенок цилиндра.
Масляный фильтр (в системах с принудительной смазкой) очищает масло от продуктов износа и нагара. Своевременная замена фильтров – простая, но важная процедура обслуживания.
Ресивер и элементы управления
Ресивер (воздухосборник) – стальная емкость, которая накапливает сжатый воздух и сглаживает пульсации давления. В устройстве поршневого компрессора ресивер играет роль буфера между компрессорной головкой и потребителями воздуха. Объем ресивера подбирают исходя из производительности: обычно 10-20 литров на каждые 100 л/мин выработки воздуха.
На ресивере устанавливают:
- Прессостат (реле давления) – автоматически включает и выключает компрессор при достижении заданных значений давления
- Манометр – показывает текущее давление в ресивере
- Предохранительный клапан – сбрасывает избыточное давление при отказе прессостата
- Сливной кран – для удаления конденсата, который образуется при охлаждении сжатого воздуха
В современных моделях добавляют термореле, защищающее двигатель от перегрева, и датчики уровня масла.
Технический аудит и долговечность: итоги эксплуатации поршневых машин
Конструкция поршневого компрессора проверена десятилетиями эксплуатации и остается одной из самых надежных для получения сжатого воздуха. Понимание того, из чего состоит поршневой компрессор, помогает правильно выбрать модель под конкретные задачи и грамотно организовать техническое обслуживание.
Качество сборки, материалы узлов и своевременное обслуживание определяют ресурс агрегата. Промышленные компрессоры при правильной эксплуатации работают 15-20 лет и более, обеспечивая производство сжатым воздухом без существенных затрат на ремонт.
