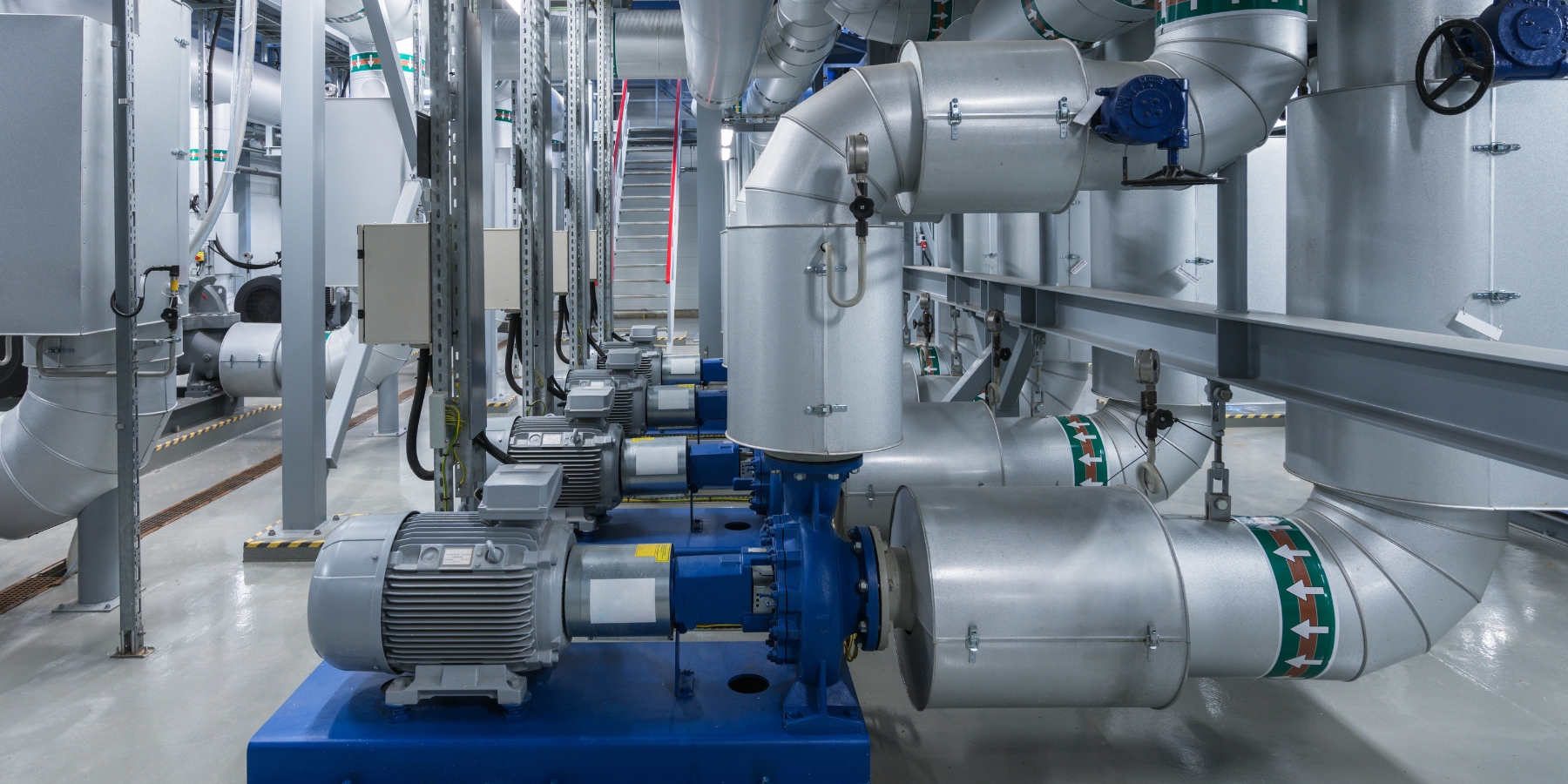

Эффективность промышленного или коммунального водоснабжения напрямую зависит от корректности работы управляющих элементов. Грамотная настройка автоматики насосной станции – это не просто обеспечение подачи воды, но и гарантия долговечности насосного агрегата, защита от гидравлических ударов и оптимизация энергопотребления. Любая ошибка на этапе пусконаладки может привести к кавитации, перегреву обмоток двигателя или разрыву мембраны гидроаккумулятора.
В данном материале мы разберем инженерный подход к отладке системы, рассмотрим нюансы регулировки пороговых значений и особенности работы с современными блоками управления.

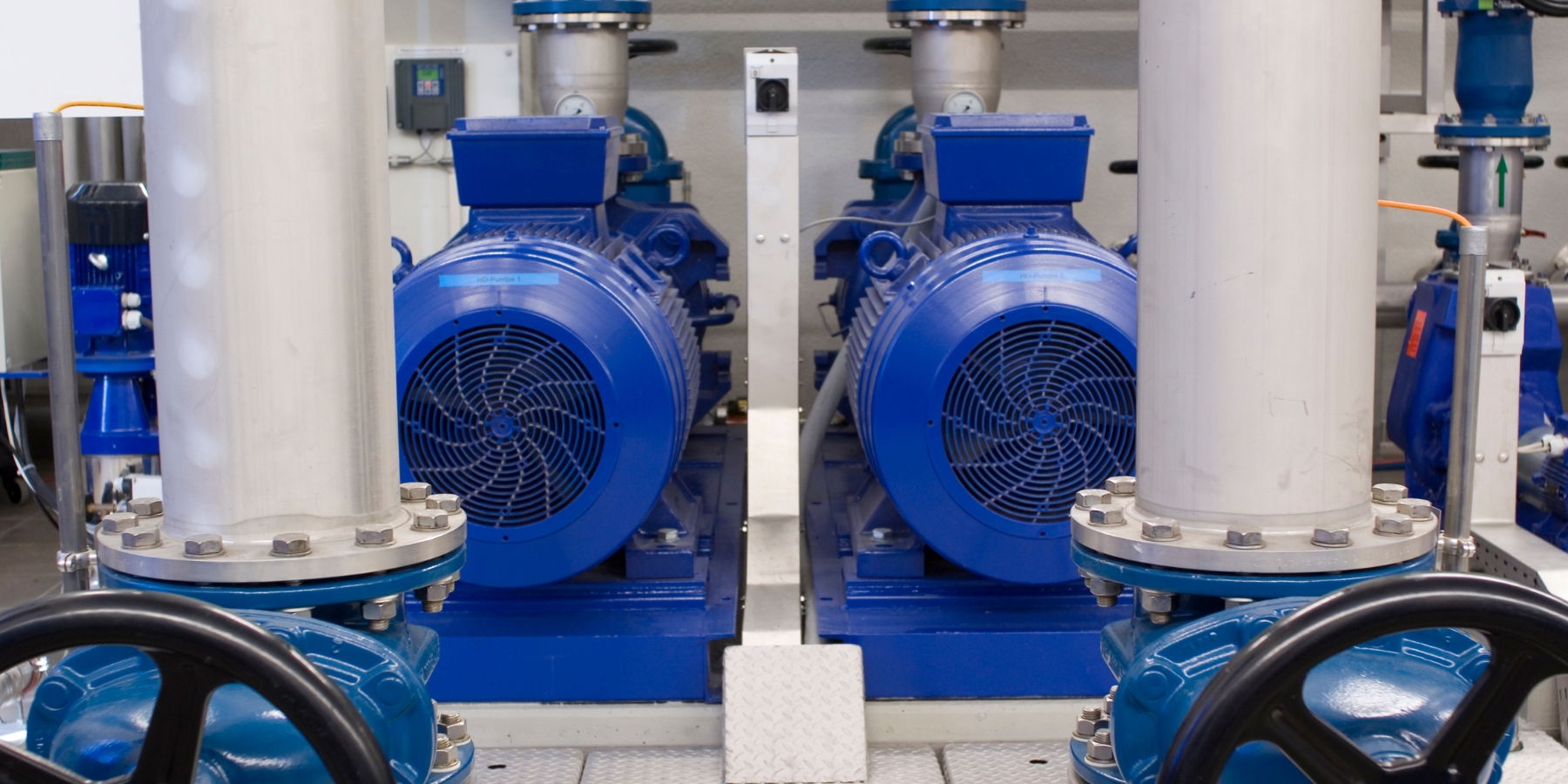

Ключевые узлы управления: с чем предстоит работать
Перед тем как приступить к регулировке, необходимо четко понимать архитектуру станции. Классическая схема автоматизации базируется на командном реле давления, гидроаккумуляторе (демпфере) и манометре. В более сложных промышленных системах добавляются частотные преобразователи и контроллеры потока.
В инженерных системах все взаимосвязано. Например, если вы проектируете систему охлаждения для экструдера или термопластавтомата и планируете купить чиллер, то насосная станция, подающая теплоноситель, должна быть идеально синхронизирована с потребностями холодильной машины. Нестабильное давление воды приведет к ошибкам в работе чиллера и остановке производства.
Основные элементы, требующие внимания:
- Реле давления (типа РДМ-5 и аналоги). «Мозг» бюджетных и средних станций. Отвечает за замыкание и размыкание цепи питания насоса.
- Гидроаккумулятор. Сглаживает гидроудары и обеспечивает запас воды, сокращая количество циклов включения/выключения насоса.
- Защита от сухого хода. Предотвращает работу помпы без жидкости.
Подготовка к пусконаладочным работам
Правильная автоматика насосной станции настройка которой планируется, начинается не с кручения гаек на реле, а с проверки давления воздуха в гидроаккумуляторе. Это критический этап, который часто игнорируют.
Важно: Давление воздуха в пустом (без воды) баке должно быть на 10% ниже давления включения насоса.
- Если давление воздуха слишком низкое, мембрана будет чрезмерно растягиваться, что приведет к ее быстрому разрыву.
- Если слишком высокое – насос будет часто тактовать, а полезный объем бака снизится до минимума.
Перед началом работ обесточьте станцию, слейте воду из напорной магистрали и проверьте давление обычным автомобильным манометром через ниппель золотника.
Алгоритм настройки механического реле давления (РДМ)
Классическое механическое реле имеет две пружины регулировки. Понимание их функций – залог успеха.
- Большая пружина (P). Регулирует давление включения (нижний предел). Затягивая гайку по часовой стрелке, мы увеличиваем порог запуска насоса.
- Малая пружина (ΔP). Регулирует дельту (разницу) между включением и выключением. Фактически она отвечает за давление отключения (верхний предел).
Процесс регулировки:
- Затяните большую пружину до необходимого значения пуска (например, 1.5 бар).
- Запустите насос и следите за манометром. Зафиксируйте значение, при котором реле отключает питание.
- Если давление отключения недостаточно, подтяните малую пружину.
- Снова слейте воду, дождитесь включения и проверьте верхний порог.
Рекомендуемая разница между включением и выключением для бытовых и полупромышленных станций составляет 1.0 – 1.5 бар. Чрезмерное завышение верхнего порога (свыше возможностей насоса) приведет к тому, что агрегат будет работать непрерывно, не в силах набрать давление для размыкания контактов.
Если вам требуются более детальные технические нюансы касательно внутреннего устройства реле, рекомендуем ознакомиться с нашим материалом: Настройка реле давления насосной станции своими руками, где мы разобрали конструктивные особенности различных моделей.
Защита системы: сухой ход и токовые перегрузки
Тонкая регулировка автоматики насосной станции не ограничивается только давлением. Промышленный стандарт требует обязательной установки защиты от сухого хода.
- Реле сухого хода (LP). Работает по принципу размыкания контактов при падении давления ниже критического (обычно 0.1–0.5 бар).
- Датчики протока (Press Control). Более совершенные устройства, отключающие насос при отсутствии движения жидкости в магистрали.
Также важно настроить тепловое реле (автомат защиты двигателя) в соответствии с номинальным током, указанным на шильдике насоса. Это убережет обмотки статора от межвиткового замыкания при заклинивании крыльчатки.
Частотное регулирование: современный подход к автоматизации
На сложных объектах механические реле уступают место частотным преобразователям (ПЧ). Настройка автоматики на насосной станции с ПЧ принципиально отличается. Здесь вы задаете не пороги вкл/выкл, а целевое давление (Set Point), которое инвертор поддерживает постоянно, меняя обороты двигателя.
Преимущества инверторных систем:
- Отсутствие скачков давления.
- Экономия электроэнергии до 40%.
- Плавный пуск и останов, что снижает механическую нагрузку на трубопроводы.
Принцип работы с сложной электроникой требует строгого соблюдения регламентов. Ситуация во многом схожа с вводом в эксплуатацию пневматических систем: наша Пошаговая инструкция первого запуска компрессора наглядно демонстрирует, насколько важна последовательность действий при работе с силовым оборудованием. Ошибки в параметрировании ПИД-регулятора частотного преобразователя могут привести к резонансным явлениям и выходу системы из строя.

Типичные ошибки при регулировке и их последствия
Даже опытные монтажники допускают ошибки. Перечислим самые распространенные:
- Малая дельта давления. Если разница между включением и выключением меньше 0.5 бар, насос будет включаться слишком часто (тактование), что приведет к перегреву пусковой обмотки.
- Игнорирование гидравлических потерь. При настройке реле необходимо учитывать высоту подачи и сопротивление труб. Насос может выдавать 5 бар на выходе, но до потребителя дойдет лишь 3.
- Несоответствие оборудования задачам. Часто проблема кроется не в настройках, а в неверном подборе агрегата. Это универсальное правило для всей промтехники: точно так же Как правильно выбрать компрессор под конкретный пневмоинструмент, так и насос должен выбираться строго по рабочей точке (расход/напор). Попытка «выжать» из слабого насоса высокое давление через настройки автоматики – прямой путь к поломке.
Профессиональный подбор оборудования и консультации инженеров
Правильная настройка автоматики насосной станции – это баланс между гидравлическими характеристиками насоса, объемом гидроаккумулятора и потребностями вашей системы водоснабжения. Самостоятельная регулировка допустима на малых объектах, но промышленные системы требуют квалифицированного вмешательства и точных расчетов.
