Поршневые компрессоры остаются одним из самых распространенных типов оборудования для сжатия воздуха на производственных предприятиях, в автосервисах и строительных объектах. Они превращают атмосферный воздух в сжатый под давлением, который затем используется для работы пневмоинструмента, покрасочных камер, систем автоматизации. Разберемся детально, как работает поршневой компрессор и почему эта технология не теряет актуальности.
Как устроен поршневой компрессор
Конструкция поршневого компрессора напоминает двигатель внутреннего сгорания, но работает в обратном направлении. Основу составляет цилиндро-поршневая группа, где поршень совершает возвратно-поступательные движения внутри цилиндра. Электродвигатель или бензиновый мотор вращает коленчатый вал, который через шатун передает движение поршню.
В головке цилиндра установлены два клапана - впускной и нагнетательный. Они работают автоматически за счет разницы давлений, открываясь и закрываясь в нужный момент. Сжатый воздух накапливается в ресивере - металлическом баке, который выравнивает пульсации давления и создает запас для стабильной работы потребителей. Прежде чем купить поршневой компрессор, важно понимать, что его производительность напрямую зависит от диаметра цилиндра, хода поршня и частоты вращения коленвала.
Принцип действия поршневого компрессора
Цикл сжатия воздуха
Принцип работы поршневого компрессора основан на изменении объема рабочей камеры. Когда поршень движется вниз, в цилиндре создается разрежение. Атмосферное давление открывает впускной клапан, и воздух заполняет освободившееся пространство. Это фаза всасывания.
При движении поршня вверх объем камеры уменьшается. Впускной клапан закрывается под давлением сжимаемого воздуха. Когда давление в цилиндре превышает давление в нагнетательной магистрали, открывается выпускной клапан - воздух выталкивается в ресивер. Поршень снова идет вниз, цикл повторяется. Частота этих циклов достигает 1000-3000 раз в минуту в зависимости от модели.
Работа клапанной системы
Клапаны играют критическую роль в том, как работает поршневой компрессор. Это пластинчатые элементы из высокопрочной стали, которые прижимаются к седлу пружинами. Они не связаны механически с коленвалом - открываются и закрываются исключительно под действием давления воздуха. Такая конструкция обеспечивает надежность, но требует периодической замены из-за износа от постоянных ударных нагрузок.
Типы поршневых компрессоров
Одноступенчатые компрессоры сжимают воздух за один проход через цилиндр. Они подходят для давления до 10 бар и используются в гаражах, небольших мастерских, на стройках. Компактные, доступные по цене, но при длительной работе сильно нагреваются.
Двухступенчатые модели имеют два цилиндра разного диаметра. Сначала воздух сжимается в большом цилиндре до промежуточного давления (2-4 бара), охлаждается в интеркулере, затем дожимается во втором цилиндре до 15-40 бар. Такая схема эффективнее и позволяет получить высокое давление без критичного перегрева.

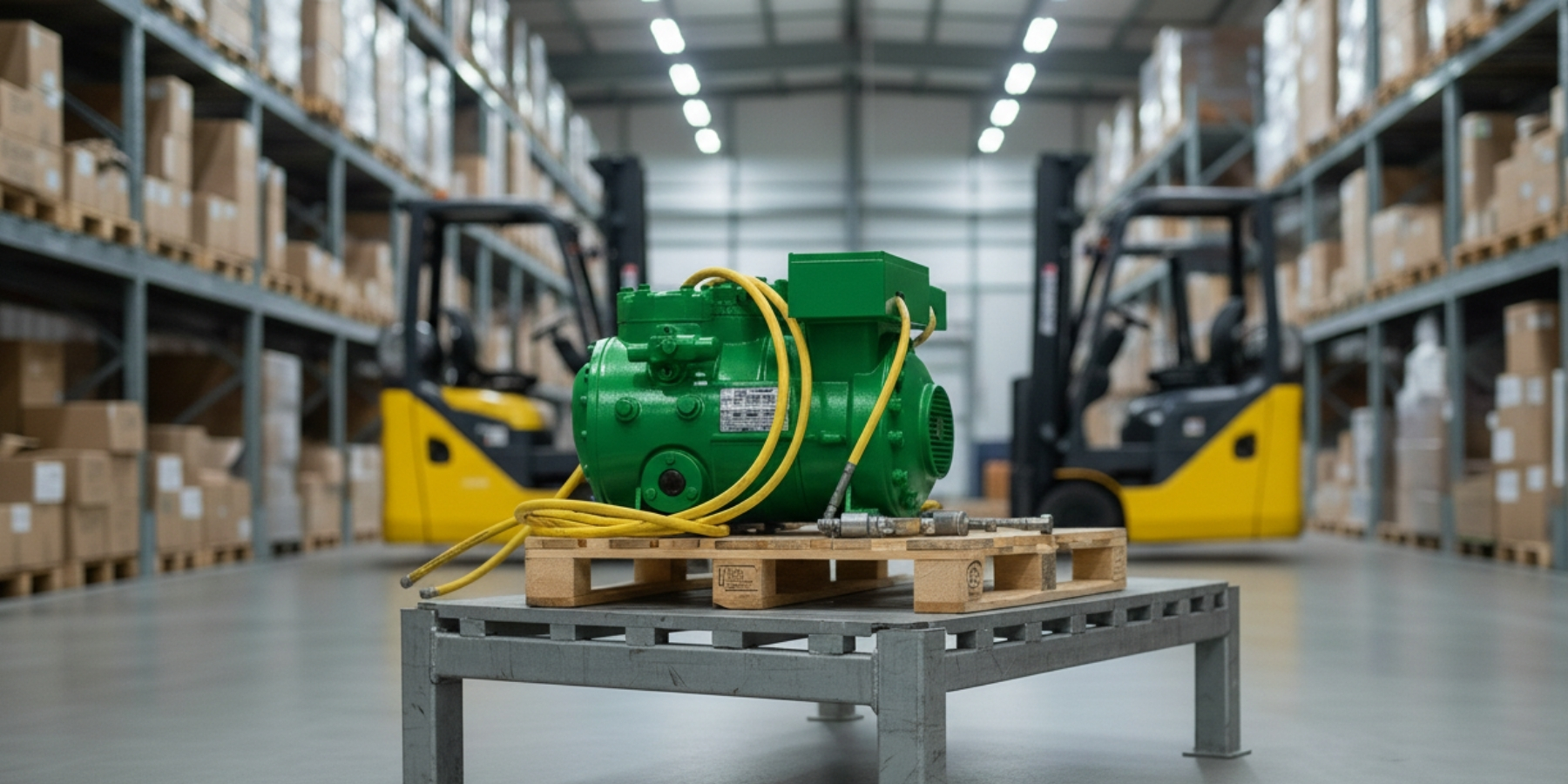

Преимущества и недостатки
Преимущества поршневых компрессоров:
- Простая конструкция, которую легко обслуживать и ремонтировать даже в условиях небольшой мастерской
- Невысокая стоимость по сравнению с винтовыми аналогами той же производительности
- Возможность получения высокого давления, что важно для специфических задач
- Неприхотливость к условиям эксплуатации - работают в запыленных помещениях, при перепадах температур
- Широкий диапазон мощностей - от бытовых моделей на 50 л/мин до промышленных на несколько тысяч
Ограничения технологии:
- Высокий уровень шума и вибрации, что требует виброизоляции фундамента
- Пульсация потока воздуха, хотя ресивер частично сглаживает эту проблему
- Необходимость перерывов в работе для охлаждения, особенно у одноступенчатых моделей
- Присутствие масляного тумана в сжатом воздухе, что критично для покраски или пищевого производства
- Регулярное обслуживание - замена клапанов, поршневых колец, масла
Заключение
Принцип действия поршневого компрессора проверен десятилетиями эксплуатации в самых разных условиях. Эта технология оптимальна там, где нужна надежность, ремонтопригодность и способность создавать высокое давление. Для автосервисов, строительных компаний, небольших производств поршневые модели остаются разумным выбором. Главное - правильно оценить режим работы: для эпизодических задач достаточно одноступенчатого компрессора, для постоянной нагрузки лучше выбрать двухступенчатый вариант с хорошим охлаждением. Регулярное техобслуживание продлит срок службы оборудования на 15-20 лет
