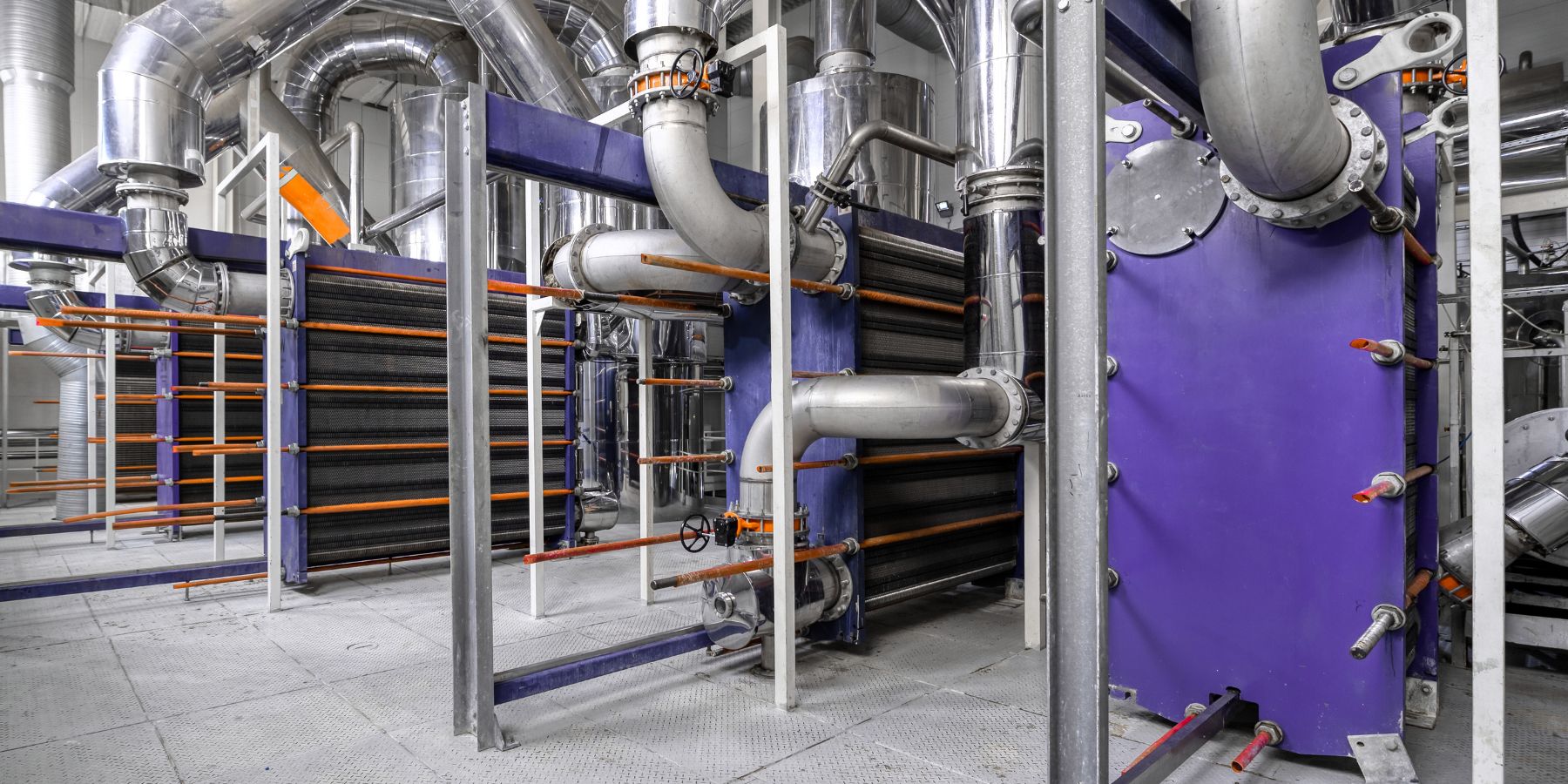

Корректный тепловой и гидравлический анализ — это фундаментальная база, которая гарантирует надежность, долговечность и высокую энергоэффективность всего теплового узла. Критические ошибки в вычислениях неизбежно приводят либо к дефициту тепловой мощности в моменты пиковых нагрузок, либо к неоправданному перерасходу проектного бюджета на избыточную площадь поверхности теплопередачи.
Прежде чем принимать окончательное инженерное решение и переходить к задаче купить пластинчатый теплообменник, специалисту необходимо предельно четко определить и зафиксировать рабочие параметры для обоих контуров. Именно для оперативного решения этой рутинной, но крайне ответственной задачи мы разработали интерактивный алгоритм, представленный ниже.
Калькулятор пластинчатого теплообменника
Выберите тип расчета и задайте параметры горячего и холодного контуров. Расчет выполняется в предположении противотока.
Горячий контур
Холодный контур
Результат
Расчетная тепловая мощность: — кВт
Требуемая площадь теплообмена: — м²
G1 (горячий): — т/ч
G2 (холодный): — т/ч
LMTD: — К
K: — Вт/(м²·К)
Пластин (ориент.): — шт
Запас поверхности: — %
Это предварительная оценка. Для точного расчета пластинчатого теплообменника учитываются геометрия каналов, число ходов, загрязнение, вязкость/двухфазность и ограничения по потерям давления.
Получите точный подбор пластинчатого теплообменника, чертеж и стоимость
Как считается площадь теплообмена
Используются базовые уравнения: тепловой баланс Q = G · cp · ΔT, противоточный LMTD и F = Q / (K · LMTD). Теплофизические свойства и ориентировочные K заданы упрощенно для предварительной оценки.
Зачем нужен точный расчет теплообменника пластинчатого типа?
В условиях постоянного удорожания энергоносителей требования к энергоэффективности инженерных сетей становятся все более жесткими. Промышленный и коммерческий сектор стремится к максимальной оптимизации затрат. Качественный расчет пластинчатого теплообменника онлайн позволяет на ранних стадиях проектирования избежать так называемого «переразмеривания» оборудования.
Избыточный запас площади поверхности не только увеличивает капитальные затраты, но и может привести к снижению скоростей потока в каналах аппарата. Низкая скорость рабочей среды, в свою очередь, провоцирует снижение эффекта самоочистки и ускоряет процесс образования отложений (накипи), что критически снижает эксплуатационные характеристики.
Важно отметить, что современные климатические и теплоэнергетические стандарты, внедряемые сегодня в Украине, диктуют строгие правила к КПД систем. В то время как устаревшее оборудование, массово производившееся в прошлом веке и до сих пор используемое в ряде стран, полагалось на огромные габариты и колоссальную металлоемкость для достижения нужных показателей, современный инженерный подход базируется на точном математическом моделировании теплообменных процессов в компактных гофрированных каналах.
Исходные данные: что необходимо собрать инженеру перед началом работы
Чтобы пластинчатый теплообменник, расчет которого вы планируете выполнить, полностью соответствовал технологическим требованиям объекта, необходимо собрать исчерпывающий пул исходных данных. Вычисления основываются на законах термодинамики, где каждый параметр напрямую влияет на конечный результат.
Для выполнения полноценного теплофизического анализа инженеру‑проектировщику требуются следующие базовые значения:
- Типы рабочих сред по обоим контурам (горячему и холодному). Это может быть очищенная вода, насыщенный пар, водные растворы этиленгликоля или пропиленгликоля различной концентрации, а также специализированные индустриальные масла.
- Температурные графики. Необходимы точные значения температур на входе в аппарат и на выходе из него (T1in/T1out для греющей стороны и T2in/T2out для нагреваемой).
- Тепловая нагрузка. Требуемое количество тепловой энергии, которое должно быть передано от одного теплоносителя к другому в единицу времени.
- Массовый или объемный расход сред. Количество жидкости, проходящее через сечение патрубка за один час.
- Допустимые потери напора. Максимально возможное гидравлическое сопротивление, которое теплообменный аппарат может оказывать потоку жидкости, не перегружая циркуляционные насосы системы.
Теплофизические параметры рабочих сред
Ключевую роль в процессе передачи тепла играют физические свойства теплоносителей. При изменении температуры плотность, кинематическая вязкость, удельная теплоемкость и коэффициент теплопроводности жидкостей меняются нелинейно.
Особенно это критично для гликолевых смесей в системах холодоснабжения: при отрицательных температурах вязкость раствора резко возрастает, что существенно снижает турбулентность потока и, как следствие, ухудшает коэффициент теплопередачи.
Инженерная математика: как рассчитать пластинчатый теплообменник
Базовый алгоритм вычислений сводится к решению системы уравнений теплопередачи и теплового баланса. Если вы используете наш калькулятор, все эти итерации производятся автоматически за доли секунды. Однако для понимания физики процесса приведем основные формулы.
Уравнение теплового баланса
В основе подобных вычислений лежит закон сохранения энергии. Расчет мощности пластинчатого теплообменника начинается с уравнения теплового баланса, которое показывает, что количество теплоты, отданное горячим теплоносителем, равно количеству теплоты, полученному холодным теплоносителем (при условии пренебрежения потерями в окружающую среду).
Где Q — тепловая мощность; G — массовый расход (кг/с); cp — удельная теплоемкость (кДж/(кг·°C)).
Среднелогарифмический температурный напор (LMTD)
Движущей силой процесса теплопередачи является разность температур между двумя средами. Поскольку в противоточном аппарате температуры меняются вдоль поверхности пластин, используется не простая арифметическая разность, а среднелогарифмический температурный напор.
Δtmax и Δtmin — наибольшая и наименьшая разности температур на концах аппарата.
Если температурный напор получается слишком маленьким (менее 1–2 °C), требуемая площадь поверхности возрастает многократно, что делает аппарат экономически нецелесообразным.
Практический пример расчета пластинчатого теплообменника
Рассмотрим типовой пример для системы горячего водоснабжения (ГВС) многоквартирного дома. Допустим, необходимо нагреть водопроводную воду с 5 °C до 60 °C, используя сетевую воду из котельной с параметрами 80 °C на входе и 60 °C на выходе. Тепловая нагрузка составляет 500 кВт.
Имея эти данные, мы находим теплоемкость воды по справочникам (около 4.187 кДж/(кг·°C)) и определяем расходы сред с помощью преобразованного уравнения теплового баланса. Далее вычисляется LMTD. После этого подбирается коэффициент теплопередачи K (ниже — полезные ориентиры для предварительных оценок).
Ориентировочные коэффициенты теплопередачи (K)
| Греющая среда | Нагреваемая среда | K, Вт/(м²·°C) | Отрасль применения |
|---|---|---|---|
| Вода | Вода | 5000–7500 | ГВС, отопление, тепловые сети |
| Насыщенный пар | Вода | 3000–4500 | Паровые котельные, пищевая промышленность |
| Вода | Этиленгликоль 40% | 3500–5000 | Холодоснабжение, системы чиллер‑фанкойл |
| Масло индустриальное | Вода | 400–900 | Гидравлические прессы, станкостроение |
| Пищевое сусло | Вода | 2500–4000 | Пивоварение, производство напитков |
Зная мощность, температурный напор и коэффициент теплопередачи, требуемая площадь пластин рассчитывается по основному уравнению теплопередачи:
По рассчитанной площади подбираются рама, типоразмер и ориентировочное количество пластин.
Основные ошибки инженеров при проектировании тепловых пунктов
Даже имея на руках программные комплексы, неопытные специалисты регулярно допускают ошибки, из‑за которых расчет теплообменника пластинчатого оказывается неверным на практике. Ниже — наиболее критичные просчеты, которых следует избегать:
- Игнорирование фактора загрязнения (Fouling factor). В реальных условиях эксплуатации вода содержит соли и механические примеси. Если не заложить запас поверхности теплообмена (обычно 10–20%), со временем из‑за накипи аппарат перестанет выдавать расчетную мощность.
- Занижение допустимых потерь давления. Стремясь сделать аппарат компактным, можно чрезмерно увеличить скорость потока в каналах, что приведет к росту гидравлического сопротивления до 100 кПа и более и перегрузит насосы.
- Неправильный учет вязкости при низких температурах. В системах холода часто используют пропиленгликоль, вязкость которого резко растет при температурах ниже нуля. Если применять характеристики при комнатной температуре, аппарат может оказаться неработоспособным в зимнем режиме.
Заключение
Подбор теплообменного оборудования — это комплексная инженерная задача, не терпящая приблизительных прикидок и интуитивных решений. Детальный и профессиональный расчет пластинчатого теплообменника — гарант долговечной, экономичной и бесперебойной работы инженерной системы здания или промышленного предприятия.
Используя современные инструменты автоматизации вычислений, специалисты могут снизить риск человеческой ошибки, оптимизировать капитальные затраты и подобрать аппарат, который будет сбалансирован по габаритам, гидравлическому сопротивлению и тепловой эффективности. Всегда опирайтесь на проверенные алгоритмы и достоверные паспортные данные рабочих сред.
