Градирни – это важнейшие элементы системы охлаждения на крупных промышленных объектах. Заводы, электростанции и нефтеперерабатывающие комплексы выделяют огромное количество тепла в процессе своей работы, и градирни помогают отводить это тепло. Эти конструкции, внешне напоминающие башни, обеспечивают охлаждение больших объемов воды, снижая нагрузку на экологию и поддерживая стабильность работы промышленного оборудования. Градирни позволяют поддерживать рабочие процессы в условиях интенсивного тепловыделения, обеспечивая стабильную работу в самых сложных условиях.
Градирни: коротко о главном
Градирни - это важные установки, предназначенные для охлаждения воды в промышленных процессах. Основная их задача - отводить избыточное тепло от оборудования, поддерживая оптимальную температуру для бесперебойной работы. Они необходимы для того, чтобы оборудование на крупных предприятиях работало стабильно, не перегревалось и функционировало максимально эффективно.
Принцип работы градирен основан на естественном процессе испарения. Когда нагретая вода попадает в систему, она распыляется и контактирует с воздухом, поступающим извне. При этом часть воды испаряется, забирая тепло, а оставшаяся жидкость охлаждается. Охлажденная вода затем возвращается в производственный процесс, что позволяет использовать ее повторно. Этот метод обеспечивает надежное охлаждение и снижает общие расходы на водоснабжение, так как вода эффективно циркулирует и обновляется.
Градирни востребованы в различных отраслях, включая энергетику, нефтехимию, металлургию и пищевую промышленность. Они также активно применяются в системах кондиционирования воздуха на крупных объектах, таких как торговые центры и офисные здания. Использование градирен позволяет значительно сократить объем потребляемой воды, что делает производство более экологичным и рентабельным.
Классификация градирен по типам
Существует несколько типов градирен для охлаждения воды, которые различаются по конструкции и принципу действия:
- Вентиляторные градирни - оснащены вентиляторами для принудительной подачи воздуха.
- Башенные градирни - высокие сооружения башенного типа, в которых воздух движется за счет естественной тяги.
- Эжекционные градирни - используют энергию струи воды для подсоса воздуха. Отличаются простотой конструкции.
- Оросительные градирни - вода стекает по специальному оросителю, увеличивающему площадь контакта с воздухом.
- Сухие градирни закрытого типа - охлаждение происходит без прямого контакта воды с воздухом, через теплообменник.
- Мокрые градирни закрытого типа - сочетают преимущества сухих и испарительных градирен.
- Перекрестноточные градирни - потоки воды и воздуха движутся перпендикулярно друг другу.
- Противоточные градирни - вода и воздух движутся навстречу друг другу.
Каждый тип имеет свои особенности и область применения. Выбор типа градирни зависит от масштабов предприятия, условий эксплуатации и требований к эффективности охлаждения.
Вентиляторная градирня

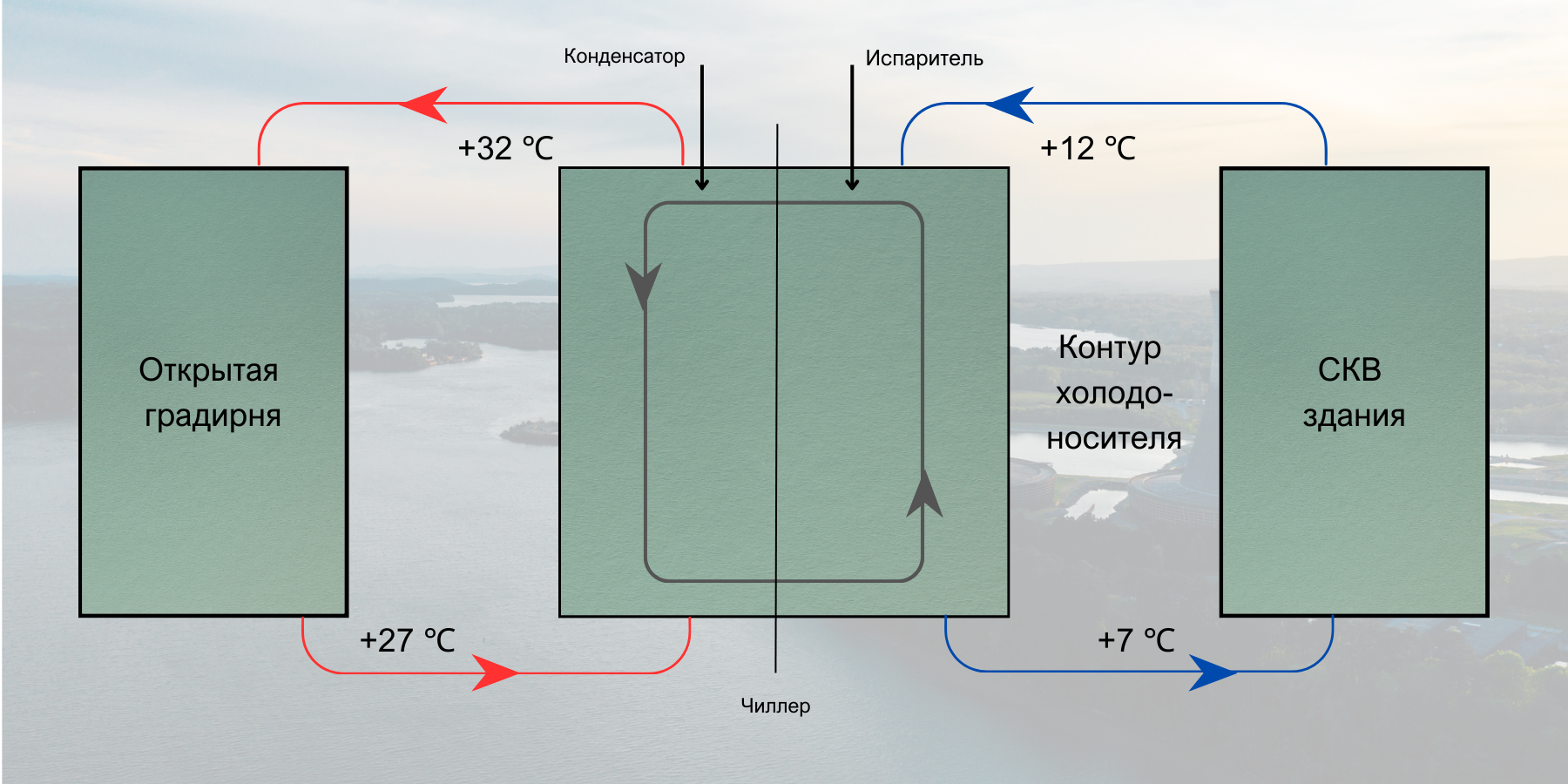

Градирни вентиляторные используются в различных отраслях промышленности из-за своей компактности и способности эффективно охлаждать воду. Эти установки применяют на нефтеперерабатывающих заводах, в химической промышленности, на электростанциях и в системах кондиционирования крупных зданий. Их основная задача – охлаждение нагретой в процессе работы оборудования воды, чтобы ее можно было повторно использовать в технологическом цикле.
Принцип работы вентиляторной градирни состоит из таких этапов:
- Горячая вода поступает в верхнюю часть градирни.
- Вода распределяется по оросителю – специальному устройству, которое увеличивает площадь контакта воды с воздухом.
- Вентилятор, находящийся в верхней или нижней части установки, создает сильный воздушный поток.
- Вода, стекая по оросителю, контактирует с потоком воздуха, что способствует частичному испарению.
- Происходит охлаждение воды за счет испарения части жидкости.
- Охлажденная вода собирается в поддоне градирни и направляется обратно в систему для повторного использования.
Конструкция вентиляторной градирни состоит из несколько элементов, обеспечивающих ее эффективную работу. Корпус, чаще всего изготавливаемый из стеклопластика или металла, защищает внутренние части установки и обеспечивает прочность всей конструкции.
Система водораспределения, состоящая из труб и форсунок, равномерно подает воду на ороситель. Сам ороситель представляет собой блоки специальной формы, выполненные из пластика или дерева, которые увеличивают площадь контакта воды с воздухом, что ускоряет процесс охлаждения.
Основную работу по движению воздуха выполняет вентилятор, оснащенный приводом, а охлажденная вода собирается в водосборном бассейне и возвращается в технологический цикл. Для предотвращения уноса капель воды в атмосферу предусмотрен каплеуловитель, который возвращает в систему испарившуюся воду.
Эффективность вентиляторных градирен достигает 85–90%, поєтому они предпочтительны для промышленных объектов, нуждающихся в стабильном и надежном охлаждении.
Сухая градирня закрытого типа
Сухая градирня закрытого типа - это элемент промышленных систем охлаждения, зачастую в тех регионах, где вода является дефицитным ресурсом, или где критически важно предотвратить контакт охлаждаемой жидкости с окружающей средой. Сухие градирни применяются в энергетике, нефтехимической промышленности и на объектах, таких как дата-центры, где требуется стабильное и безопасное охлаждение.
Принцип работы сухой градирни состоит в передаче тепла от жидкости, циркулирующей внутри системы труб, к воздуху, который подается вентиляторами. Горячая жидкость поступает в трубы теплообменника, где она отдает тепло воздуху, обдувающему трубы. После этого процесса, жидкость охлаждается и возвращается обратно в систему для дальнейшего использования. При этом воздух, нагретый в результате теплообмена, выводится наружу. Поскольку жидкость не контактирует с воздухом напрямую, исключаются потери воды на испарение и риск загрязнения самой жидкости.
Конструкция сухой градирни закрытого типа содержит:
- Теплообменные модули, выполненные с оребренными трубами для увеличения площади теплообмена и ускорения процесса охлаждения.
- Вентиляторы, как правило, осевого типа, которые обеспечивают подачу воздуха и его движение вокруг труб.
- Несущую конструкцию, которая поддерживает всю систему и обеспечивает ее устойчивость.
- Систему трубопроводов для подачи горячей жидкости и отвода охлажденной жидкости обратно в технологический процесс.
- Систему управления, которая контролирует работу вентиляторов и регулирует температурные параметры в зависимости от условий.
Преимущества сухих градирен состоят в отсутствии необходимости испарения воды, поэтому они идеальны для регионов с дефицитом водных ресурсов. Они также могут работать при низких температурах, не опасаясь обмерзания, и обладают низкими эксплуатационными затратами из-за своей простой конструкции и отсутствию испарительных потерь. Однако у таких градирен есть и определенные ограничения: они требуют больше места для установки и имеют меньшую эффективность охлаждения по сравнению с мокрыми градирнями, особенно при работе в условиях высоких тепловых нагрузок.
Мокрые градирни
Мокрые градирни - это системы охлаждения, которые сочетают в себе преимущества как испарительных, так и сухих градирен.

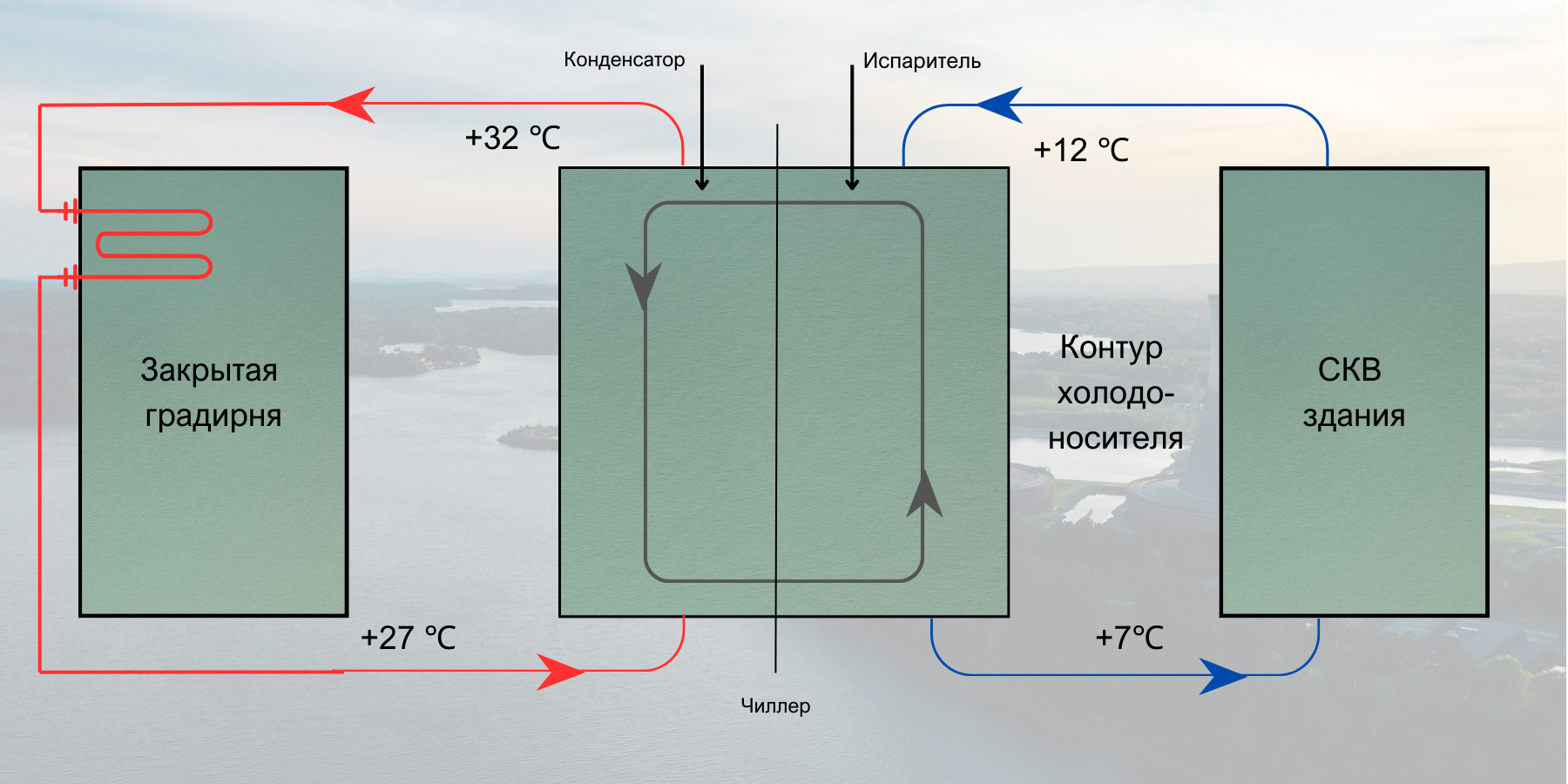

Принцип работы мокрой градирни закрытого типа основан на циркуляции охлаждаемой жидкости через закрытый теплообменник. Жидкость движется по трубам, находящимся внутри теплообменника, не контактируя с окружающей средой.
Для обеспечения эффективного теплообмена, на внешнюю поверхность труб распыляется оросительная вода. Вода охлаждается за счет частичного испарения, и именно этот процесс активно забирает тепло от циркулирующей внутри теплообменника жидкости.
Вентиляторы, расположенные в конструкции градирни, нагнетают поток воздуха, который проходит через орошаемую поверхность, усиливая испарение и охлаждение. Оросительная вода, которая не испарилась, собирается в специальный водосборный поддон и повторно используется в системе. Это позволяет минимизировать расход воды и делает процесс охлаждения более эффективным и экономичным.
Мокрые градирни состоят из нескольких важных элементов. В их конструкцию входит закрытый теплообменник, обычно выполненный из нержавеющей стали или других коррозионно-устойчивых сплавов, система распределения оросительной воды, вентиляторы для подачи воздуха, каплеуловители, которые предотвращают потерю воды, а также водосборный бассейн и насосы, обеспечивающие циркуляцию воды.
Система водоподготовки также является важной частью, поскольку она поддерживает качество воды, используемой для охлаждения, и предотвращает образование накипи на теплообменных поверхностях.
Одним из главных преимуществ мокрых градирен считается их высокая эффективность. Они могут обеспечить мощное охлаждение даже при высоких тепловых нагрузках, и поэтому они востребованы в условиях, где требуется поддержание низких температур охлаждаемой жидкости.
К тому же, такие градирни способны работать при высокой влажности воздуха, что часто бывает критичным для производств, расположенных в зонах с влажным климатом. В отличие от открытых градирен, мокрые градирни закрытого типа гарантируют сохранение чистоты технологической жидкости, что предотвращает загрязнение системы и продлевает срок службы оборудования.
Эжекционные градирни
Эжекционные градирни - это интересный пример использования физических принципов в промышленном охлаждении. Их можно встретить на небольших производствах, где требуется компактное и энергоэффективное решение для охлаждения воды.
Работа эжекционной градирни основана на эффекте Вентури. Горячая вода под давлением подается в специальные сопла, создавая мощные струи. Эти струи, вырываясь наружу, захватывают окружающий воздух, создавая сильный поток. При взаимодействии воды и воздуха происходит интенсивное испарение и, как следствие, охлаждение.
Конструкция эжекционной градирни отличается простотой. Основные элементы - это система водоподачи с форсунками, камера смешения и водосборный бассейн. Отсутствие движущихся частей, таких как вентиляторы, делает эти градирни надежными и экономичными в эксплуатации.
Оросительные градирни
Оросительные градирни - это классика промышленного охлаждения. Их можно встретить в самых разных отраслях: от пищевой промышленности до металлургии. Везде, где требуется эффективное охлаждение больших объемов воды, оросительные градирни приходят на помощь.
Принцип работы оросительной градирни довольно прост. Горячая вода подается на верхний уровень градирни, где распределяется по системе желобов или труб с отверстиями. Оттуда она стекает вниз, проходя через ороситель - специальную насадку, увеличивающую площадь контакта воды с воздухом. Воздух, поднимаясь снизу вверх (за счет естественной тяги или с помощью вентиляторов), охлаждает воду, частично испаряя ее.
Технически оросительная градирня состоит из нескольких важных элементов. Это корпус, система водораспределения, ороситель, каплеуловитель и водосборный бассейн. Особое внимание уделяется конструкции оросителя - от его эффективности зависит производительность всей градирни.
Башенные градирни
Башенные градирни - это гиганты мира промышленного охлаждения. Их можно увидеть издалека - высокие бетонные башни, возвышающиеся над территорией электростанций или крупных химических производств. Эти градирни способны охлаждать огромные объемы воды, используя естественную тягу воздуха.
Работа башенной градирни основана на физическом принципе: теплый воздух поднимается вверх. Горячая вода распыляется в верхней части башни и стекает вниз по специальным насадкам. Холодный воздух входит через отверстия в нижней части башни. По мере подъема он нагревается, забирая тепло у воды, и выходит через верх башни. Высота сооружения обеспечивает мощную естественную тягу, что позволяет обходиться без вентиляторов.
Устройство башенной градирни состоит из нескольких основных элементов: бетонную оболочку в форме гиперболоида, систему водораспределения, ороситель и водосборный бассейн. Уникальная форма башни не случайна - она обеспечивает оптимальное движение воздушных потоков и структурную прочность конструкции.
Перекрестноточные градирни
Перекрестноточные градирни - это эффективное решение для промышленного охлаждения, которое можно встретить на предприятиях среднего масштаба. Они часто используются в химической промышленности, на нефтеперерабатывающих заводах и в системах кондиционирования крупных зданий.
Принцип работы перекрестноточной градирни основан на взаимодействии потоков воды и воздуха, движущихся перпендикулярно друг другу. Горячая вода подается сверху и стекает вниз по вертикальному оросителю. Воздух, нагнетаемый вентиляторами или движимый естественной тягой, проходит через ороситель горизонтально. Такая схема обеспечивает интенсивный теплообмен и эффективное охлаждение.
Перекрестноточная градирня состоит из корпуса, системы водораспределения, вертикального оросителя, каплеуловителя и водосборного бассейна. Особое внимание уделяется конструкции оросителя - он должен обеспечивать максимальную площадь контакта воды с воздухом при минимальном сопротивлении воздушному потоку.
Противоточные градирни
Противоточные градирни - это высокоэффективные устройства охлаждения, которые находят применение в самых разных отраслях промышленности. Их можно встретить на крупных электростанциях, нефтехимических комплексах и даже в системах кондиционирования небоскребов.
Работа противоточной градирни основана на движении потоков воды и воздуха навстречу друг другу. Горячая вода подается сверху и распределяется по оросителю, стекая вниз. Воздух, нагнетаемый вентиляторами или поднимающийся за счет естественной тяги, движется снизу вверх. Такая схема обеспечивает максимально эффективный теплообмен.
Устройство противоточной градирни состоит из нескольких элементов: корпус, систему водораспределения, ороситель, каплеуловитель и водосборный бассейн. Особое значение имеет конструкция оросителя - он должен обеспечивать оптимальное распределение воды и минимальное сопротивление воздушному потоку.
Подбор подходящей градирни
Градирни очень важны для обеспечения стабильности и эффективности работы производственного оборудования, поэтому выбирать их нужно очень тщательно. Правильный выбор градирни зависит от множества факторов, таких как тип используемого оборудования, климатические условия на объекте и требования к охлаждению.
В первую очередь, нужно оценить тепловую нагрузку производства, то есть определить, какое количество тепла должно отводиться. Это нужно для расчета мощности системы и выбора типа градирни. Следующий шаг - анализ расхода охлаждаемой жидкости – чем больше объем циркулирующей воды, тем выше требования к градирне. Также стоит учитывать требуемую температуру охлаждения, которая будет зависеть от технологических процессов на предприятии.
В холодных или засушливых регионах предпочтение отдается сухим градирням, которые не требуют большого объема воды и могут эффективно работать при низких температурах. Если вода содержит много примесей, стоит обратить внимание на системы с водоподготовкой или выбирать градирни, где контакт охлаждающей жидкости с водой минимален.
Доступное пространство для установки также влияет на выбор градирни. В случае ограниченной площади лучше использовать вентиляторные или компактные градирни, которые требуют меньше места для установки. Немаловажный фактор - соблюдение экологических требований, которые могут быть связаны с контролем за потреблением воды, уровнем шума или предотвращением выбросов в атмосферу.
Одним из самых важных критериев является энергоэффективность системы, так как она напрямую влияет на эксплуатационные расходы предприятия. Чем выше энергоэффективность градирни, тем меньше энергии она потребляет для выполнения своих функций, что снижает общие затраты на эксплуатацию.
