Правильная работа систем отопления, охлаждения и кондиционирования во многом зависит от корректной установки циркуляционного насоса. Этот ключевой элемент обеспечивает принудительную циркуляцию теплоносителя или хладагента, поддерживая необходимый температурный режим и эффективность всей системы. Некорректный монтаж, напротив, может привести к значительному снижению производительности, ускоренному износу оборудования и существенным финансовым потерям. В этой статье мы подробно рассмотрим признаки неправильной установки циркуляционного насоса, типичные ошибки при монтаже насоса отопления и их последствия неправильного монтажа насоса в систему. Если вы планируете купить тепловой насос или уже являетесь владельцем промышленной системы, эта информация поможет вам избежать дорогостоящих проблем.
Признаки неправильной установки циркуляционного насоса
Определить, что циркуляционный насос установлен неверно, можно по ряду характерных признаков, которые проявляются как в работе самого насоса, так и в функционировании всей системы:
- Недостаточная производительность системы: Это один из наиболее очевидных индикаторов. Если радиаторы остаются холодными, чиллер не обеспечивает заданную температуру, или в целом система работает неэффективно, это может указывать на проблемы с циркуляцией, вызванные неправильной установкой насоса.

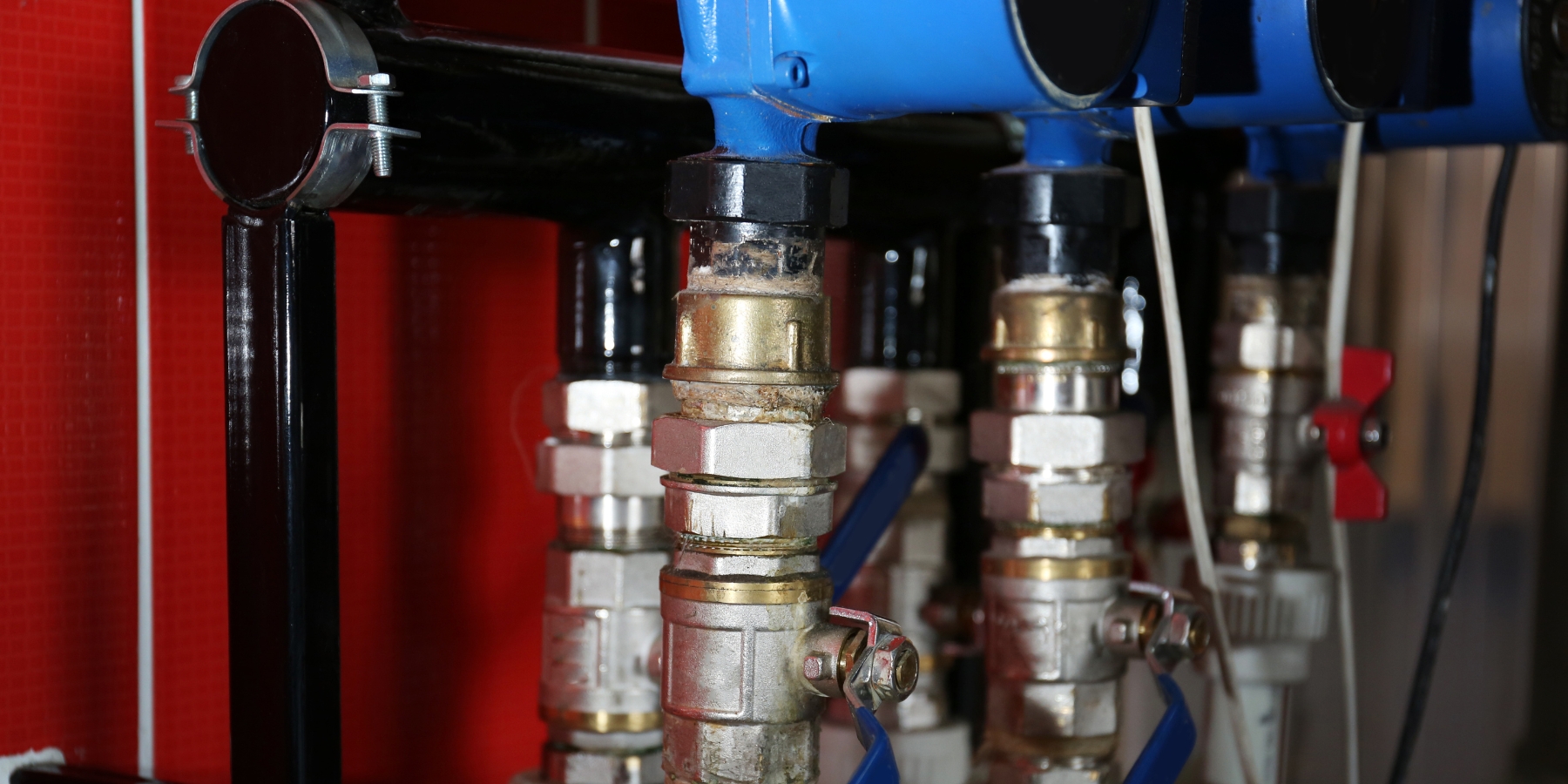

- Шум и вибрация: Нормально работающий насос должен издавать минимальный уровень шума. Если вы слышите гул, треск, стук или другие необычные звуки, это повод задуматься, почему шумит циркуляционный насос после установки. Причиной может быть неправильное крепление, воздушные пробки или даже некорректное положение вала.
- Перегрев насоса: Если корпус насоса значительно нагревается при работе, это тревожный сигнал. Почему греется циркуляционный насос? Причины могут быть разные: от работы на «сухом ходу» из-за недостатка теплоносителя до неправильной установки или перегрузки. Перегрев значительно сокращает срок службы устройства.
- Протечки в местах соединений: Негерметичные соединения, вызванные неправильной затяжкой или повреждением уплотнителей при монтаже, приводят к утечкам теплоносителя. Это не только снижает эффективность, но и может вызвать коррозию и поломку других элементов системы.
- Неравномерный прогрев контуров: В сложных системах с несколькими контурами (например, теплого пола и радиаторов) неправильно установленный насос может привести к тому, что одни участки будут перегреваться, а другие оставаться холодными.
- Повышенное энергопотребление: Насос, работающий с повышенной нагрузкой из-за неправильной установки (например, из-за воздушных пробок или сопротивления), будет потреблять больше электроэнергии, чем предусмотрено, что отразится на ваших счетах.
Распространенные ошибки при монтаже насоса отопления
Изучение типичных ошибок поможет избежать их при установке:
- Неправильное положение вала циркуляционного насоса: Большинство циркуляционных насосов "мокрого" типа (с ротором, погруженным в перекачиваемую среду) требуют горизонтального положения вала для смазки подшипников теплоносителем. Установка с вертикальным валом или под большим углом может привести к "сухому" трению, быстрому износу и поломке.

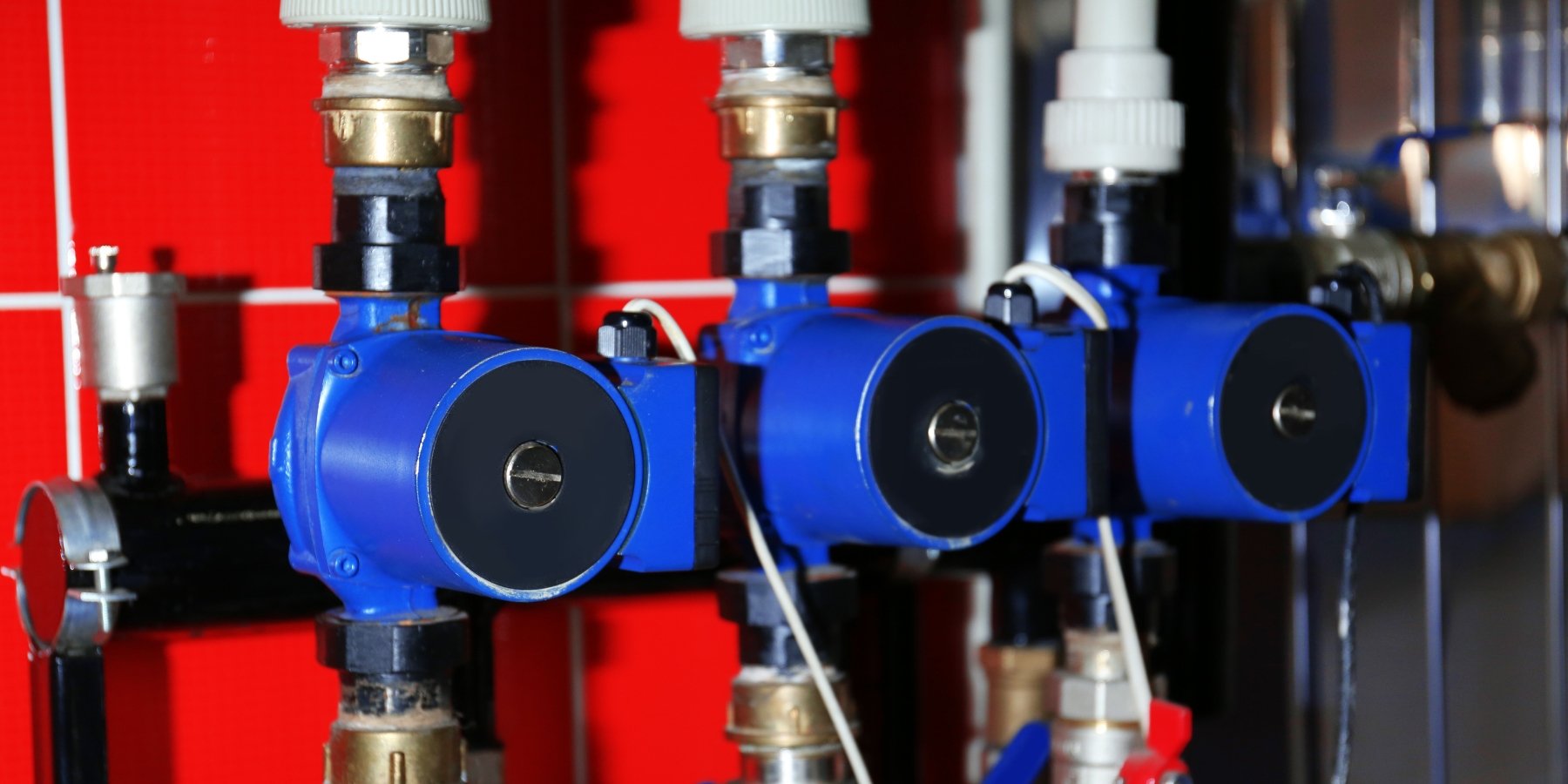

- Неверное направление стрелки на корпусе насоса: Каждый циркуляционный насос имеет стрелку, указывающую направление потока теплоносителя. Игнорирование этого указания – одна из самых частых и критичных ошибок при монтаже насоса отопления. Насос, установленный "против потока", не сможет эффективно циркулировать жидкость, что приведет к перегрузке и выходу из строя. Поэтому важно знать, как должен стоять насос на отопление направление стрелки.
- Отсутствие или неправильная установка запорной арматуры: Установка шаровых кранов до и после насоса крайне важна для удобства обслуживания и замены без слива всей системы. Отсутствие фильтра грубой очистки перед насосом приводит к попаданию частиц грязи в крыльчатку, что снижает производительность и может повредить рабочие части.
- Недостаточная изоляция: Отсутствие теплоизоляции на корпусе насоса и трубопроводах в неотапливаемых помещениях приводит к ненужным теплопотерям и снижению эффективности системы.
- Неправильный диаметр трубопровода: Использование труб меньшего диаметра, чем требуется, создает избыточное гидравлическое сопротивление, вынуждая насос работать с повышенной нагрузкой. Слишком большой диаметр может привести к недостаточной скорости потока.
- Ошибки при подключении к электросети: Неправильное подключение фазы, нуля и заземления, а также отсутствие соответствующей защиты (автоматических выключателей) создают риск поражения электрическим током и повреждения оборудования.
- Неправильный выбор места установки (установка насоса отопления на обратку или подачу ошибки): Традиционно насос устанавливают на обратной линии перед котлом, где температура теплоносителя ниже. Это продлевает срок службы насоса, так как он работает в менее агрессивных условиях. Установка на подаче вблизи котла, где температура максимальна, может привести к перегреву и снижению срока службы. Это одна из критических ошибок при монтаже насоса отопления на обратку или подачу.
Последствия неправильного монтажа насоса в систему
Последствия неправильного монтажа насоса в систему могут быть весьма серьезными и дорогостоящими:
- Снижение КПД всей системы: Неэффективная циркуляция приводит к тому, что вся система работает ниже своей проектной мощности, расходуя больше ресурсов для достижения нужного результата.
- Ускоренный износ оборудования: Насос, работающий в нештатном режиме, быстрее изнашивается. Но страдают не только он. Повышенная нагрузка, кавитация, перепады давления негативно сказываются и на других элементах, включая компрессоры чиллеров. Вспомните, как важно знать, Как определить износ холодильного компрессора, чтобы вовремя предотвратить выход из строя всей установки.
- Выход насоса из строя: Наиболее очевидное последствие. Неправильная установка может привести к быстрой поломке насоса, требующей дорогостоящего ремонта или замены. Признаки неисправности циркуляционного насоса, такие как полное отсутствие циркуляции или скрежет, могут сигнализировать об этом.
- Повышенные эксплуатационные расходы: Помимо увеличенного энергопотребления, сюда входят расходы на частые ремонты, замену деталей и устранение аварий.
- Потенциальные аварии и затопления: Протечки в соединениях, разгерметизация системы могут привести к серьезным авариям и затоплению помещений, особенно критично для промышленных объектов с дорогостоящим оборудованием.
- Потеря гарантии на оборудование: Многие производители аннулируют гарантию на насос и связанное оборудование, если поломка произошла из-за неквалифицированного монтажа.
Как проверить правильность установки
Регулярная проверка и внимание к деталям помогут выявить проблемы на ранней стадии:
- Визуальный осмотр: Проверьте положение вала, направление стрелки потока, наличие запорной арматуры и фильтра. Убедитесь в отсутствии видимых протечек и коррозии.
- Проверка рабочего давления: Монометры до и после насоса помогут оценить перепад давления и выявить возможные сопротивления в системе.
- Измерение температуры корпуса насоса: Корпус насоса должен быть теплым, но не горячим. Значительный перегрев – повод для беспокойства.
- Аудиодиагностика: Прислушайтесь к работе насоса. Отсутствие необычных шумов (гула, стука, скрежета) говорит о его нормальной работе.
- Проверка электрических параметров: Если есть подозрения на перегрузку или проблемы с электрикой, можно проверить параметры с помощью мультиметра. Для более сложного оборудования, например, компрессоров, пригодится знание, Как проверить компрессор мультиметром.
Профессиональная помощь – залог надежности вашей системы
Правильный монтаж циркуляционного насоса – это инвестиция в долговечность и эффективность всей вашей системы отопления или охлаждения. Игнорирование правил установки приводит к дорогостоящим простоям, ремонту и замене оборудования.
