Наличие влаги в пневматической магистрали – главная причина преждевременного износа оборудования, сбоев в автоматике и брака готовой продукции. Профессиональная подготовка сжатого воздуха требует комплексного подхода, где ключевым звеном выступает осушитель для компрессора. В статье разберем физику образования конденсата, устройство осушительного оборудования и критерии его правильного подбора.
Проблема влаги: почему идет вода из компрессора и чем она опасна для оборудования
Качественные холодильные компрессоры и промышленное холодильное оборудование рассчитываются на работу в строго определенных термодинамических условиях. Качественная работа пневмосистемы также зависит от внешних параметров среды. Атмосферный воздух всегда содержит влагу в виде пара. В процессе сжатия его объем уменьшается, а температура возрастает. При последующем охлаждении в магистрали пар переходит в жидкое состояние.
Основные причины, почему идет вода из компрессора и как убрать её из системы:
- Высокая влажность и температура всасываемого воздуха.
- Отсутствие или неэффективность первичных влагоотделителей.
- Нарушение режимов охлаждения компрессорной установки.
Понимание того, чем опасна влага в сжатом воздухе для оборудования, помогает предотвратить серьезные финансовые потери. Конденсат в системе сжатого воздуха последствия вызывает следующие:
- Коррозия металлических трубопроводов и ресиверов.
- Вымывание смазки из пневмоинструмента и цилиндров, что ведет к их заклиниванию.
- Замерзание каналов при отрицательных температурах.
- Брак при малярных работах (пузыри, кратеры), когда выполняется подготовка воздуха для покраски компрессором.
Как и в случаях, когда исследуется вопрос, почему в морозильной камере образуется лёд, неконтролируемая фазовая трансформация воды в пневмомагистралях разрушает узлы системы изнутри.
Зачем нужен осушитель сжатого воздуха и как он работает
Чтобы понять, зачем нужен осушитель сжатого воздуха после компрессора, достаточно оценить объемы выпадающей жидкости: компрессор производительностью 10 м³/мин при влажности 70% выделяет до 80 литров воды в смену. Стандартный циклонный влагоотделитель для компрессора удаляет лишь капельную фракцию, оставляя воздух насыщенным паром.

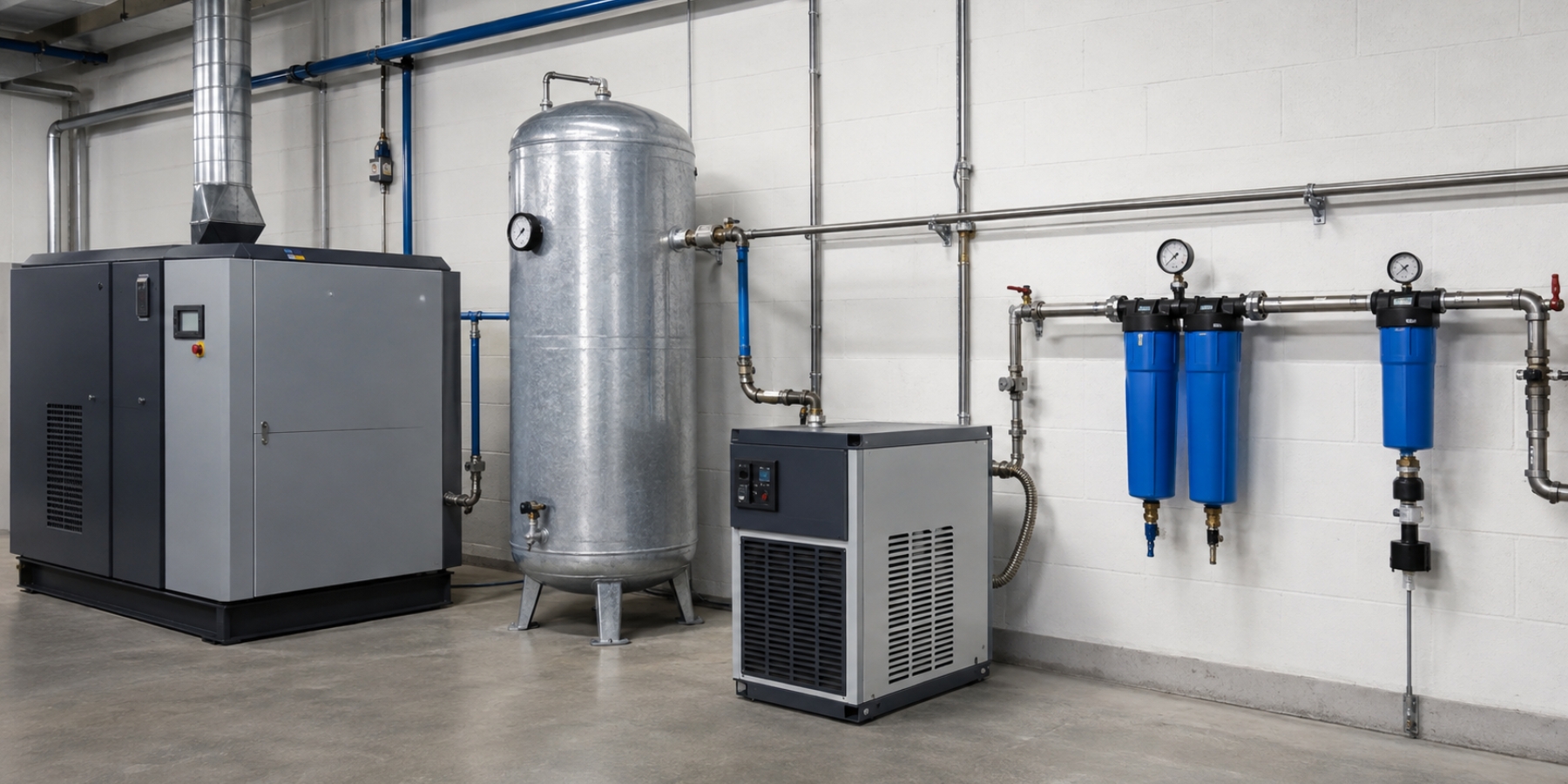

Наиболее распространенное решение – рефрижераторный осушитель. Его задача – принудительно охладить поток, сконденсировать влагу и вывести ее через автоматический клапан.
Разбирая, как работает рефрижераторный осушитель воздуха, выделяют два контура:
- Воздушный контур: Горячий сжатый воздух поступает в теплообменник «воздух-воздух» для предварительного охлаждения, затем попадает в испаритель, где охлаждается фреоном.
- Холодильный контур: Рефрижераторный осушитель сжатого воздуха принцип работы строит на базе классического парокомпрессионного цикла охлаждения.
Ключевой показатель эффективности – точка росы рефрижераторного осушителя воздуха. Для оборудования этого типа она составляет +3 °C. Это означает, что влага не будет конденсироваться до тех пор, пока температура воздуха в магистрали не опустится ниже этого значения.
Если вам интересно, почему холод «теряется» по пути: что мешает системе охлаждения работать нормально, то в осушителях причинами снижения эффективности часто становятся загрязнение теплообменников или утечка хладагента.
Рефрижераторный или адсорбционный осушитель: что выбрать
При проектировании системы возникает вопрос: рефрижераторный или адсорбционный осушитель что выбрать для конкретного производства?
- Рефрижераторный осушитель сжатого воздуха: Оптимален для отапливаемых помещений (точка росы +3 °C). Отличается низким энергопотреблением, простотой обслуживания и высокой надежностью. Подходит для 85–90% промышленных задач.
- Адсорбционный осушитель: Применяется, когда магистраль проходит по улице или требуются экстремально показатели точки росы (до -70 °C) – например, в фармацевтике или электронике.
Схема подготовки сжатого воздуха и правила установки

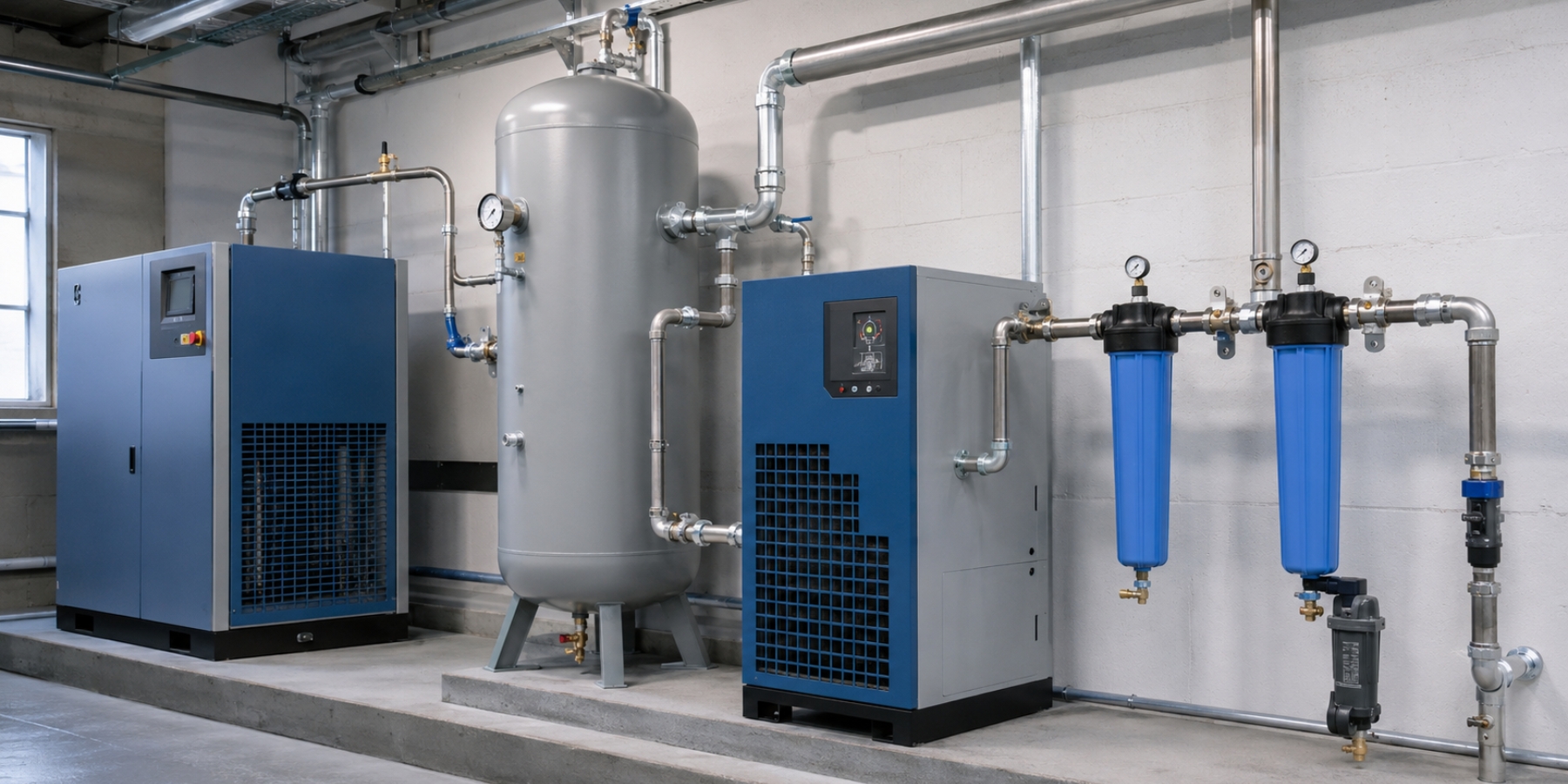

Грамотная схема подготовки сжатого воздуха для пневмоинструмента включает последовательную цепочку оборудования:
- Компрессор.
- Концевой охладитель и циклонный сепаратор.
- Воздушный ресивер (для сглаживания пульсаций и первичного охлаждения).
- Фильтр грубой очистки.
- Рефрижераторный осушитель.
- Фильтры тонкой и микроочистки.
Корректная установка осушителя воздуха после компрессора требует соблюдения температурного режима в компрессорной. Помните: вопрос температуры актуален всегда, будь то оптимизация чиллеров, работа осушителей или сезонные риски. К слову, то, когда спадет жара в Украине в 2026 году: прогноз на август и начало сентября напрямую влияет на пиковые нагрузки вентиляции компрессорных станций в летний период.
Иногда операторы сталкиваются с проблемой: почему замерзает осушитель сжатого воздуха. Это происходит из-за поломки байпасного клапана горячего газа, неисправности терморегулирующего вентиля или падения расхода воздуха ниже критического уровня.
Подбор оборудования: расчет мощности и нюансы эксплуатации
Прежде чем приобрести компрессор с осушителем или установить отдельный блок, необходимо выполнить расчет мощности осушителя сжатого воздуха. Номинальная производительность осушителя должна перекрывать расход компрессора с учетом поправочных коэффициентов:
- Входная температура сжатого воздуха.
- Температура окружающей среды.
- Рабочее давление в системе.
Правило simple: если вам требуется как выбрать осушитель воздуха для винтового компрессора, рассчитывайте осушитель с запасом по пропускной способности на 15–20% выше максимальной подачи компрессора.
Индивидуальный подбор пневматического оборудования от экспертов
Построение эффективной и надежной системы подготовки сжатого воздуха требует точного инженерного расчета. Ошибки в подборе оборудования приводят к простоям производства, порче пневмоинструмента и повышенному расходу электроэнергии.
Специалисты нашей компании подберут осушитель сжатого воздуха, полностью соответствующий техническим параметрам вашего производства и эксплуатационным нагрузкам. Мы поможем спроектировать правильную схему подготовки воздуха, поставим надежное оборудование и обеспечим его гарантийное обслуживание.
Обращайтесь к нашим инженерам прямо сейчас для получения подробной консультации и расчета стоимости!
