При проектировании или модернизации промышленных холодильных систем перед инженерами неизбежно встает вопрос: винтовой или спиральный компрессор установить? Оба типа широко применяются в чиллерах, холодильных камерах и системах кондиционирования, но имеют принципиальные различия в конструкции, эффективности и эксплуатационных характеристиках. Правильный выбор напрямую влияет на энергопотребление, надежность системы и экономическую эффективность всего проекта.
Принцип работы винтового компрессора

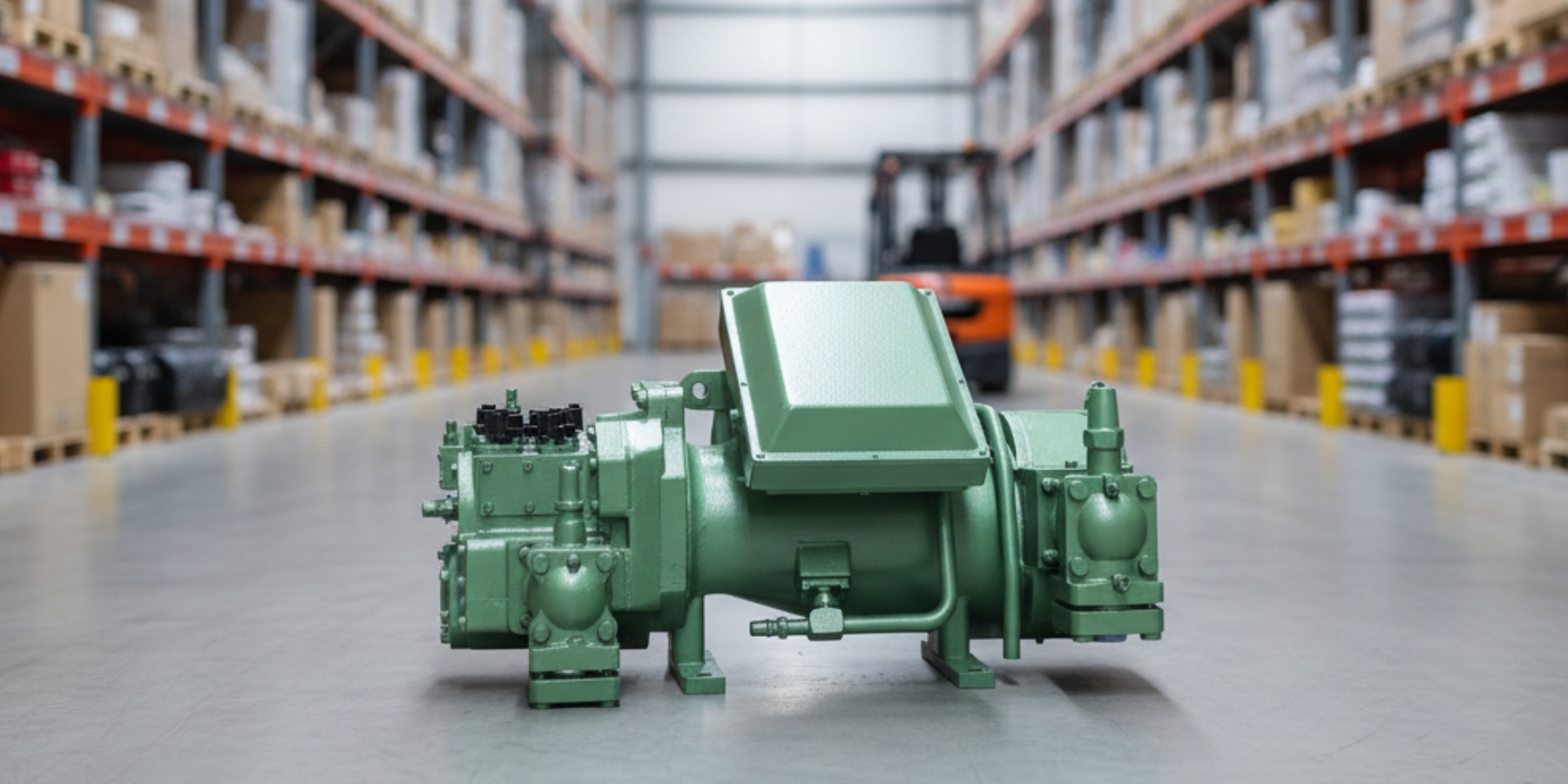

Холодильные компрессоры винтового типа работают по принципу объемного сжатия газа между двумя вращающимися роторами – ведущим и ведомым. Роторы имеют винтовые выступы и впадины, которые при вращении формируют замкнутые полости переменного объема. Хладагент всасывается в начале винтовой пары, затем объем полости постепенно уменьшается по мере продвижения вдоль роторов, что приводит к сжатию газа и его нагнетанию в конденсатор.
Винтовые компрессоры характеризуются непрерывным процессом сжатия, что обеспечивает стабильную производительность без пульсаций давления. Они выпускаются в широком диапазоне мощностей – от 20 до 3000 кВт и более, что делает их универсальным решением для крупных промышленных объектов. Важное преимущество – возможность плавного регулирования производительности от 10% до 100% с помощью золотникового устройства или частотного преобразователя.
Как работает спиральный компрессор
Спиральный (scroll) компрессор состоит из двух спиралей – неподвижной и подвижной, расположенных со смещением относительно друг друга. Подвижная спираль совершает орбитальное движение без вращения вокруг собственной оси, создавая серповидные полости между спиралями. Хладагент захватывается на периферии спиралей, и по мере орбитального движения эти полости перемещаются к центру, уменьшаясь в объеме. В центральной части происходит максимальное сжатие и выброс газа в нагнетательную магистраль.
Конструкция спирального компрессора отличается малым количеством движущихся деталей – обычно всего 2-3 основных элемента против 10-15 в винтовых моделях. Это обеспечивает высокую механическую надежность и снижает вероятность отказов. Спиральные компрессоры производятся преимущественно в диапазоне мощностей от 1 до 150 кВт, что определяет их применение в чиллерах малой и средней производительности.
Сравнительный анализ: что лучше спиральный или винтовой компрессор
Выбор между винтовым и спиральным компрессором зависит от конкретных требований системы. Если вас интересуют какие виды компрессоров бывают в принципе, стоит изучить весь спектр технологий, но для большинства промышленных холодильных установок выбор сводится именно к этим двум типам.
Энергоэффективность и производительность
Спиральные компрессоры демонстрируют более высокий КПД в номинальном режиме работы – на 5-10% выше, чем у винтовых аналогов той же мощности. Это достигается за счет меньших потерь на трение и отсутствия внутренней утечки хладагента. Однако при работе на частичных нагрузках (50-70% от номинала) винтовые компрессоры с системой регулирования производительности показывают лучшие результаты.
Винтовые модели способны эффективно работать при высоких степенях сжатия (до 20:1), тогда как спиральные ограничены значением 8-10:1. Это критично для низкотемпературных холодильных систем и тепловых насосов, работающих при больших перепадах давления.
Надежность и срок службы
Спиральные компрессоры имеют ресурс 60-80 тысяч часов благодаря минимальному количеству трущихся деталей и отсутствию клапанов. Винтовые компрессоры при правильном обслуживании обеспечивают 40-60 тысяч часов работы до капитального ремонта. Однако винтовые модели проще в ремонте – замена подшипников и уплотнений проводится без полной разборки агрегата, тогда как спиральные компрессоры часто ремонтируются только заменой всего блока.
При выборе винтовой или поршневой компрессор также учитывают надежность, но спиральные технологии выигрывают у обоих типов по этому параметру в своем диапазоне мощностей.
Уровень шума и вибрации
Спиральные компрессоры работают значительно тише – уровень шума составляет 60-68 дБ против 75-85 дБ у винтовых моделей. Плавное орбитальное движение спирали создает минимальные вибрации, что позволяет устанавливать такие компрессоры без массивного фундамента даже в помещениях с жесткими требованиями к акустике.
Винтовые компрессоры требуют виброизоляции и звукоизолирующих кожухов, особенно при установке в производственных помещениях или вблизи жилых зон. Впрочем, современные винтовые модели с частотным регулированием работают заметно тише устаревших конструкций.
Диапазон мощностей и область применения
Ключевое различие – диапазон холодопроизводительности. Спиральные компрессоры доминируют в сегменте до 150 кВт: офисные здания, торговые центры, небольшие производства, точное кондиционирование серверных. Для таких задач они оптимальны по соотношению эффективность/стоимость/надежность.
Винтовые компрессоры незаменимы при мощности свыше 150 кВт: крупные холодильные склады, промышленные чиллеры, центральное кондиционирование больших комплексов. Возможность объединения нескольких винтовых компрессоров в каскад позволяет создавать системы мегаваттного класса с гибким регулированием.
Критерии выбора компрессора для вашей системы
Как правильно выбрать и подобрать компрессор – вопрос, требующий комплексного анализа. Первый критерий – требуемая холодопроизводительность с учетом пиковых и средних нагрузок. Если потребность не превышает 120-150 кВт, и система работает преимущественно в стабильном режиме – спиральный компрессор станет оптимальным выбором.
Условия эксплуатации также играют решающую роль. Для систем с частыми запусками-остановками спиральные модели предпочтительнее благодаря лучшей переносимости термоударов. Винтовые компрессоры выигрывают при необходимости длительной непрерывной работы с переменной нагрузкой и высоких степенях сжатия.
Экономический расчет должен учитывать не только стоимость оборудования, но и затраты на электроэнергию за весь жизненный цикл, расходы на обслуживание и ремонт. Спиральные компрессоры обычно дешевле на 20-30% при равной мощности, но винтовые модели с инверторным управлением могут окупить разницу за счет экономии энергии при переменных нагрузках.
