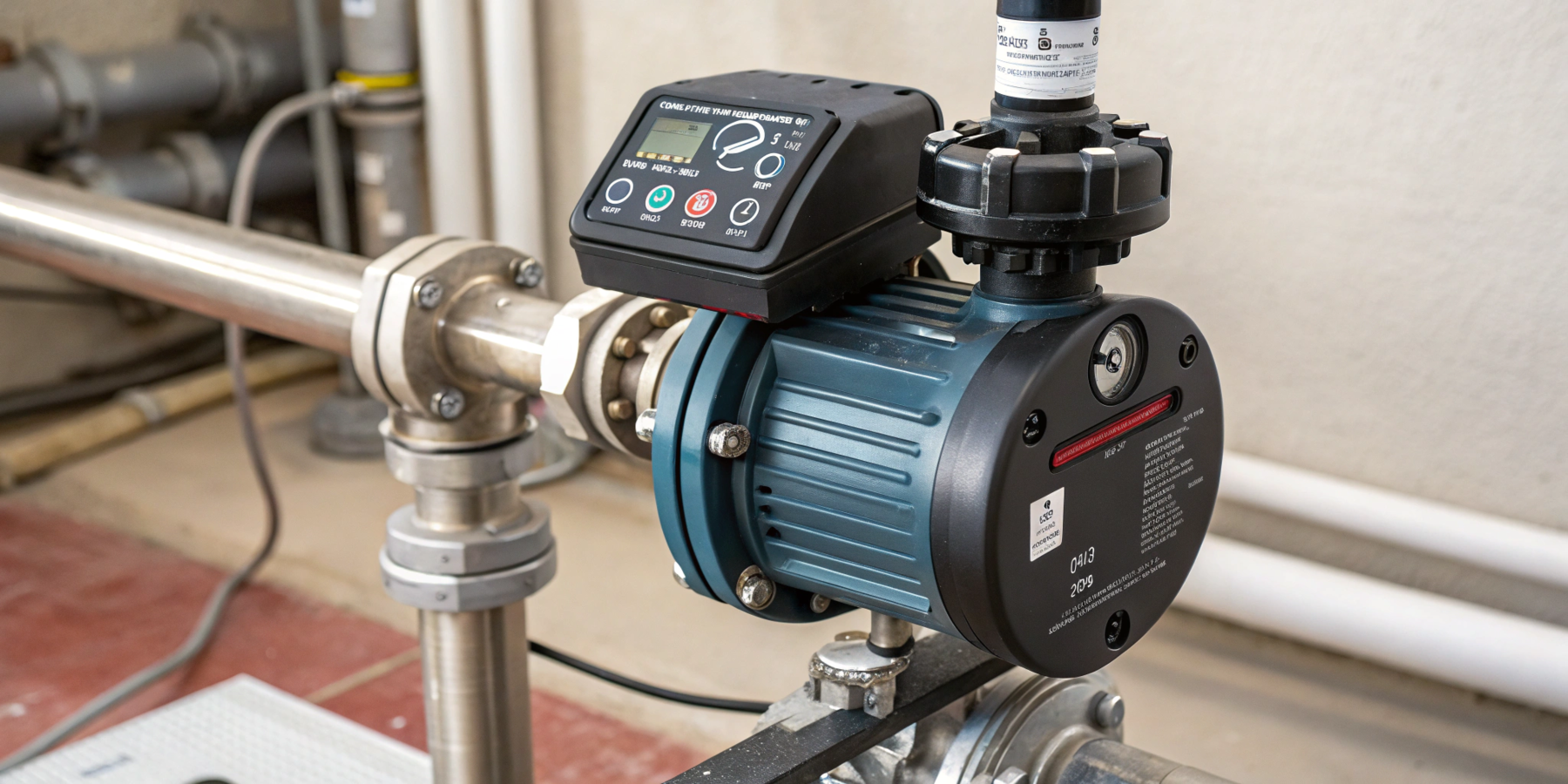

Циркуляційні насоси – важлива частина будь-яких систем опалення. Саме ці агрегати забезпечують безперервний рух теплоносія трубами, внаслідок чого система підтримує комфортний температурний режим у всіх приміщеннях. Такі насоси відносяться до класу відцентрових. Вони відрізняються простою та надійною конструкцією, і при цьому оптимальною ефективністю для домашнього та промислового застосування.
Основні компоненти циркуляційного насосу
Кожен циркуляційний насос складається з двох основних частин: насосної (або проточної) частини та електродвигуна. Ці компоненти виконують свої специфічні функції, забезпечуючи рівномірний розподіл тепла.
Насосна частина
Корпус насосної частини виготовлений із матеріалів, стійких до корозії та високих температур, наприклад, чавуну або латуні. Насос оснащений двома патрубками (вхідним та вихідним), через які теплоносій надходить у камеру, а потім виштовхується під тиском, що створюється робочим колесом. Це колесо, що знаходиться на валу ротора, розганяє рідину, створюючи необхідний тиск для її циркуляції.
Важливо розуміти, що відстань між вхідним і вихідним патрубками називається монтажною довжиною, і це значення має визначальне значення при виборі насоса для системи опалення. Для надійного кріплення агрегат монтується за допомогою різьбових або фланцевих з'єднань, які забезпечують стійкість та герметичність.
Робоче колесо
Будова циркуляційного насоса для опалення включає так зване робоче колесо. Це основний елемент, який слугує для створення необхідного тиску в системі. Воно виготовлене із термостійкого пластику або нержавіючої сталі. Вибір на користь даних матеріалів дозволяє витримувати високі температури теплоносія без деформації.
Колесо фіксується на валу, який, у свою чергу, виготовляється з кераміки або сталі. Така конструкція забезпечує високу надійність та довговічність пристрою.
Електродвигун насоса
Електродвигун є серцем насоса. Він складається з двох основних частин – статора та ротора. Статор:
- залишається нерухомим;
- має мідну обмотку;
- утворює єдиний вузол із ротором.
Двигун може бути однофазним (напруга 230 В) або трифазним (напруга 380 В). Будова циркуляційного насоса однофазного типу диктує необхідність того, що для запуску використовується конденсатор, який знаходиться усередині клемної коробки.
.png)

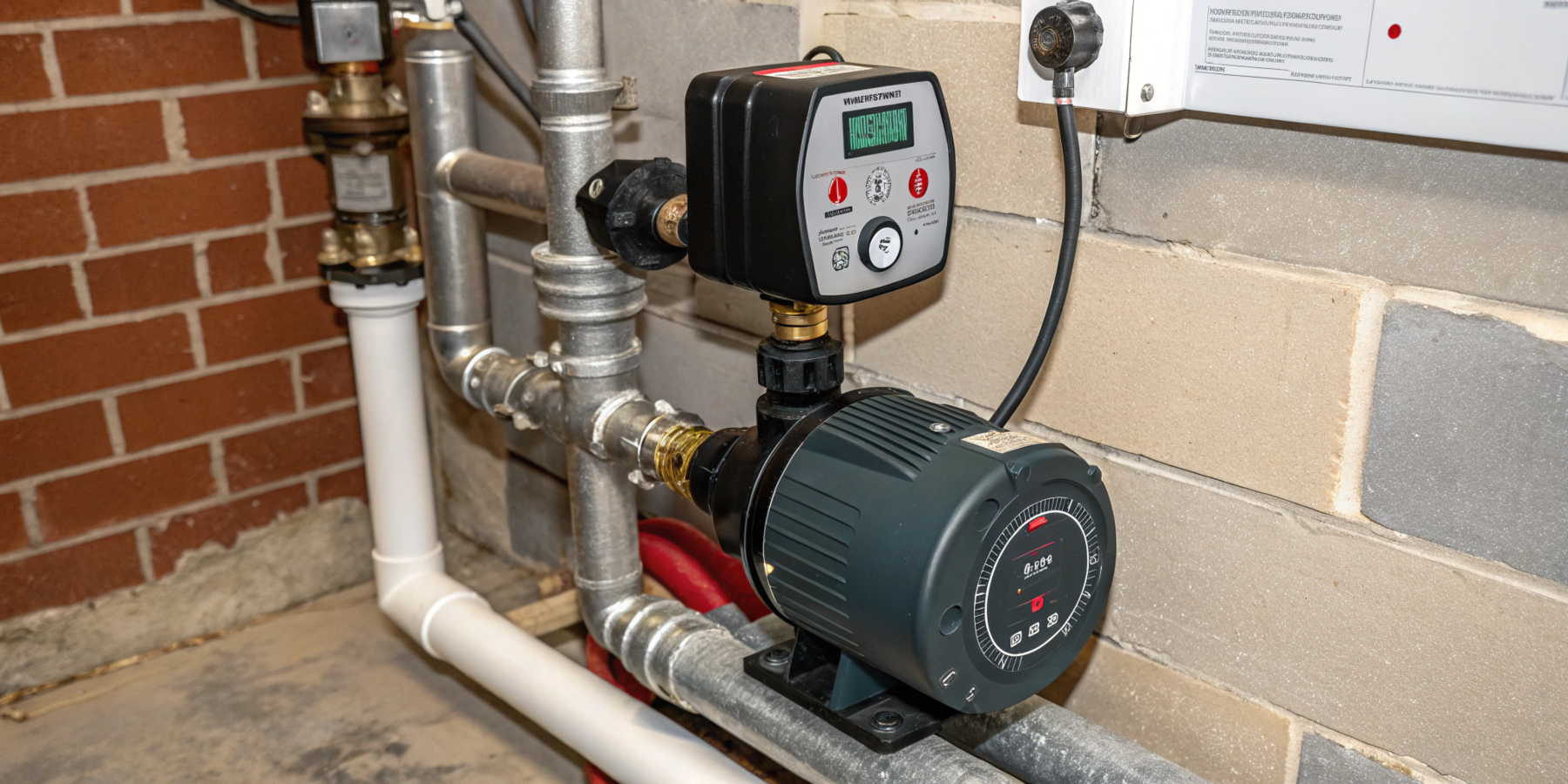

Для керування потужністю та швидкістю обертання насоса на кришці клемної коробки встановлено перемикач. Тому користувач може регулювати продуктивність вручну або автоматично, що дозволяє оптимально налаштовувати агрегат під різні умови роботи.
Принцип роботи та особливості конструкції
Циркуляційні насоси, як правило, поділяються на дві категорії на кшталт ротора: з мокрим і сухим. Найбільш поширений перший варіант.
- Мокрий ротор
Циркуляційний насос з мокрим ротором працює так, що ротор і вал знаходяться безпосередньо в рідині, що перекачується. Дане конструктивне рішення забезпечує їх постійне охолодження та мастило. Відповідно, двигун не потребує зовнішнього вентилятора для охолодження, а сам насос працює практично безшумно. Вал ізольований спеціальною гільзою із нержавіючої сталі, яка захищає статор від контакту з теплоносієм.
Важливо, що пристрої з мокрим ротором вимагають особливого підходу до якості рідини, що перекачується. Для запобігання забрудненню рекомендується встановлювати фільтр перед входом у насос, щоб знизити ризик зносу.
- Сухий ротор
Циркуляційні насоси з сухим ротором також мають особливу конструкцію, проте принцип їх роботи відрізняється від «мокрих» аналогів. У цьому випадку ротор ізольований від теплоносія і не контактує з рідиною. Так, це робить конструкцію складнішою, але одночасно насос стає незалежним від стану рідини в системі.
Для охолодження тут використовується зовнішній вентилятор. Насоси сухого типу можуть бути потужнішими та продуктивнішими, але їх робота супроводжується більш високим рівнем шуму, а також вимагає ретельного обслуговування та захисту від забруднень, щоб уникнути зносу підшипників та інших частин.
Розуміння відмінностей між моделями з мокрим і сухим ротором допоможе вибрати циркуляційний насос, що найбільше підходить для конкретної системи опалення, залежно від її об'єму, умов експлуатації та вимог до шуму.
Матеріали та довговічність конструкції
Циркуляційні насоси розраховані на тривалий експлуатаційний термін. Це досягається за рахунок використання якісних матеріалів, стійких до агресивного середовища теплоносія та високих температур:
- корпус насоса – чавун чи латунь, стійкі до негативних наслідків корозійних процесів;
- корпус електродвигуна – алюмінієвий сплав, легкий та міцний;
- статор – з мідною обмоткою, що забезпечує високу провідність та ефективність електродвигуна;
- керамічний вал – матеріал відрізняється високою зносостійкістю, не схильний до корозії і добре працює при контакті з теплоносієм.
Циркуляційні насоси встановлюються в систему опалення спеціальним чином, щоб патрубки знаходилися в горизонтальному положенні. Це дозволяє запобігти зайвому навантаженню на підшипники та покращити циркуляцію теплоносія. Регулярне видалення повітря із системи забезпечує її стабільну роботу та суттєво знижує ризик появи пробок.
Типи циркуляційних насосів
Будова циркуляційного насоса для опалення буває з фіксованою та змінною потужністю. Змінні агрегати регулюються або вручну за допомогою перемикача, або автоматично, що особливо зручно для великих систем опалення, де потрібне гнучке керування продуктивністю.
Циркуляційні насоси найчастіше використовуються в однотрубних закритих системах опалення. Вона характеризується постійною витратою теплоносія, невеликим температурним перепадом і підходить для використання у будинках та комерційних будівлях. Оскільки система закрита, теплоносій рухається по колу без втрат, а це заощаджує енергію та ресурси.

Циркуляційний насос – основний елемент ефективних систем опалення. Його надійна конструкція та можливість регулювання потужності – критерії, що перетворюють його на оптимальний вибір для будинків та промислових об'єктів. Відцентровий принцип роботи – основа, внаслідок якої такі насоси забезпечують стабільний та рівномірний розподіл теплової енергії.
Правильний вибір циркуляційного насоса та його регулярне обслуговування допоможуть збільшити експлуатаційний термін усієї системи опалення, знизити загальні витрати та забезпечити комфортну температуру у будь-якому приміщенні. Його також можна поєднувати із теплоакумуляторами. Тут ви зможете дізнатись, як правильно встановити теплоакумулятор.
