Промислові насоси є серцем багатьох технологічних процесів, забезпечуючи перекачування рідин у системах охолодження, опалення, водопостачання та інших критично важливих мережах. Однак, навіть при дотриманні всіх експлуатаційних норм і відсутності видимих перевантажень, обладнання може несподівано виходити з ладу. Однією з найпідступніших і найруйнівніших причин є кавітація – фізичне явище, яке здатне знищити найміцніші елементи насоса, не залишаючи шансів на довгу та безперебійну роботу. Якщо ви плануєте купити відцентровий насос, вам необхідно досконало розуміти цю загрозу.
Що таке кавітація та як вона виникає?
Кавітація — це процес утворення та подальшого схлопування бульбашок пари в потоці рідини. Це явище виникає, коли статичний тиск рідини в певній точці падає нижче тиску насиченої пари цієї ж рідини при поточній температурі. У насосах це найчастіше відбувається на вході в робоче колесо, де швидкість потоку рідини збільшується, а відповідно, тиск знижується. Коли тиск падає нижче критичного значення, рідина закипає, утворюючи мільйони крихітних бульбашок пари. Це і є відповідь на питання що таке кавітація в насосі. Ці бульбашки, по суті, є мікроскопічними порожнинами, наповненими парою.
Причини виникнення кавітації без видимих перевантажень
Багато хто вважає, що кавітація – це наслідок тільки критичних перевантажень системи. Проте це не так. Існує низка факторів, які можуть викликати кавітацію навіть у, здавалося б, нормальних умовах експлуатації:
- Низький тиск на вході (висота всмоктування). Це одна з найпоширеніших причин. Якщо насос встановлений надто високо над рівнем рідини, або трубопровід всмоктування має значний гідравлічний опір, тиск на вході може бути недостатнім. Фактор висота всмоктування насоса та кавітація є критичним при проектуванні.
- Неправильний вибір насоса. Якщо насос не відповідає характеристикам системи (наприклад, має занадто велику продуктивність для даного трубопроводу), він може створювати умови для зниження тиску.
- Засмічення фільтрів або трубопроводів. Будь-які перешкоди на шляху всмоктування рідини призводять до збільшення гідравлічного опору та падіння тиску, створюючи умови для кавітації.
- Підвищена температура рідини. Чим вища температура рідини, тим вищий її тиск насиченої пари. Отже, навіть невелике зниження статичного тиску може призвести до кипіння. Тут варто згадати, як Чому температура мокрого термометра має вирішальне значення для градирні – аналогічно, температура робочої рідини впливає на поведінку насосів.
- Наявність розчинених газів або повітря. Вплив бульбашок повітря на роботу насоса може бути подібним до кавітації, посилюючи її або створюючи додаткові проблеми. Ці бульбашки можуть виступати в ролі "зародків" для утворення парових порожнин.
Як кавітація руйнує насос?
Найбільш руйнівна фаза кавітації настає, коли бульбашки пари потрапляють у зону підвищеного тиску, зазвичай на виході з робочого колеса. У цій зоні тиск різко зростає, і бульбашки миттєво схлопуються (імплюзія). Цей процес супроводжується утворенням локальних ударних хвиль та мікроструменів рідини, що розвивають величезний тиск – до сотень мегапаскалів.
Ці ударні хвилі багаторазово бомбардують поверхні робочого колеса, корпусу насоса та інших елементів. З часом це призводить до ерозії матеріалу, утворення каверн, вибоїн та навіть тріщин. Це і пояснює, як кавітація руйнує робоче колесо, а також чому руйнується крильчатка насоса. Знос не обмежується лише робочим колесом; страждають також ущільнення, підшипники та інші рухомі частини, що значно скорочує термін служби обладнання.
Ознаки кавітації: як розпізнати проблему?
Раннє виявлення кавітації може врятувати ваш насос від дорогого ремонту. Зверніть увагу на такі ознаки кавітації в насосній системі:

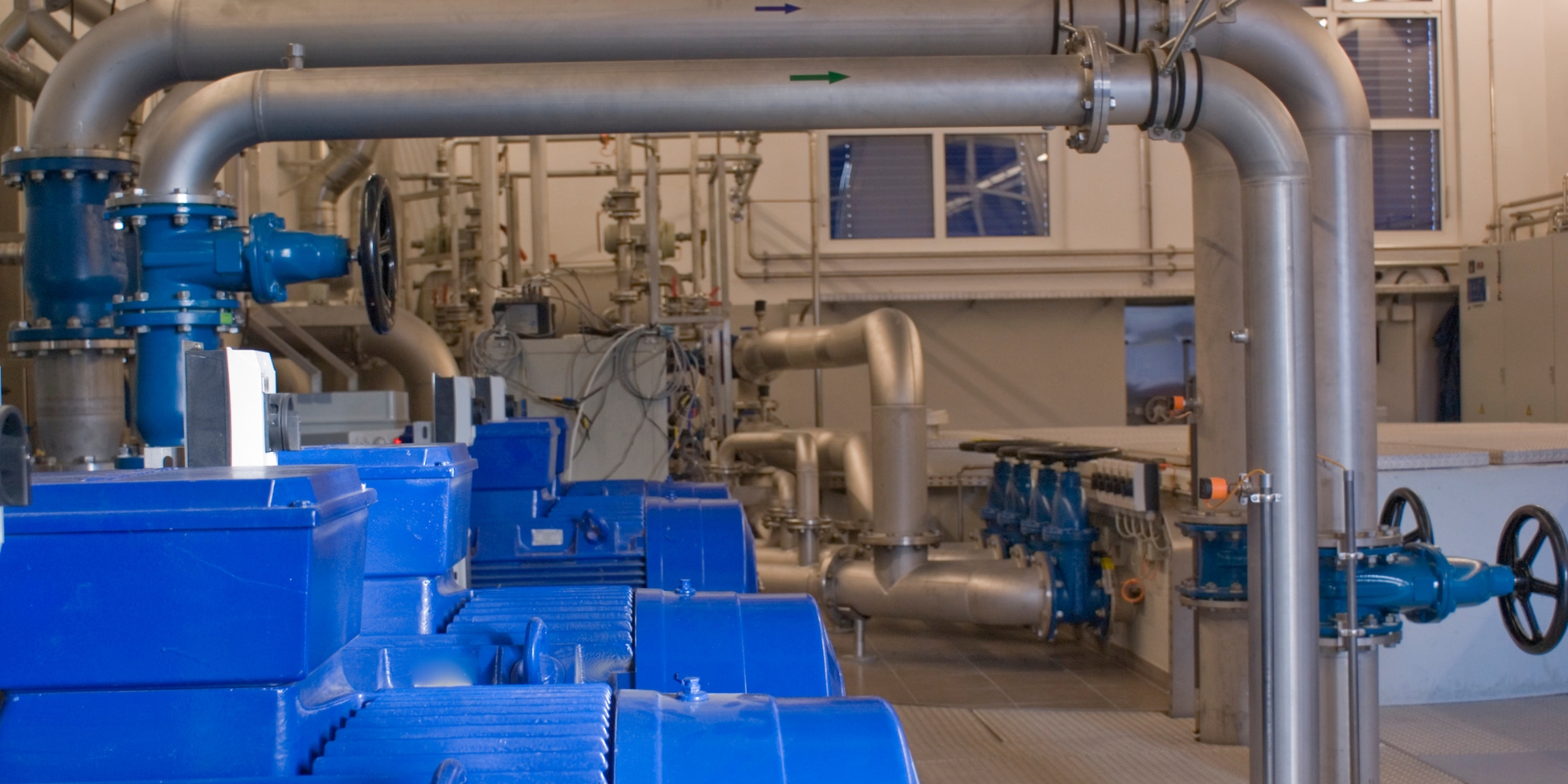

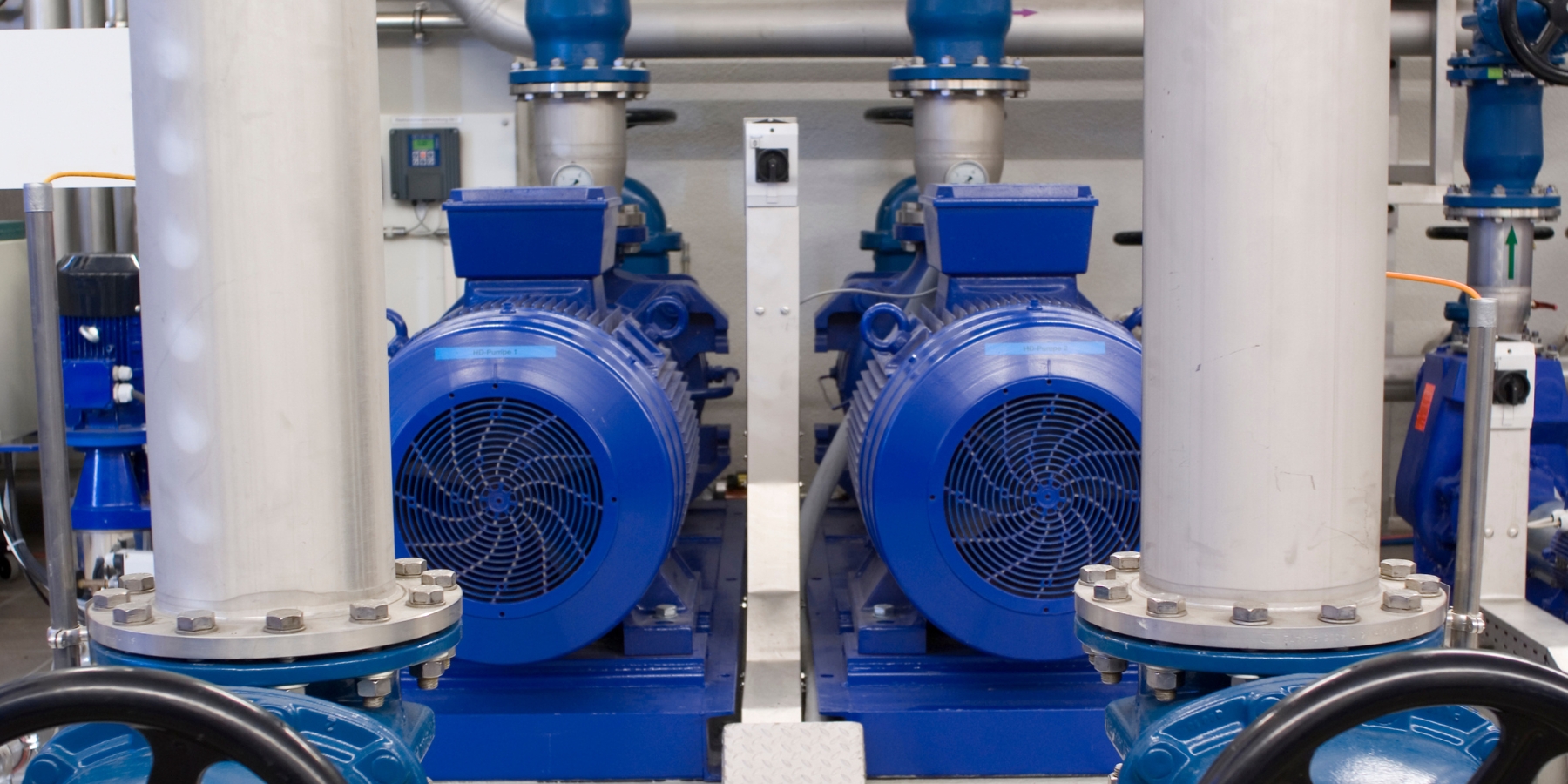

- Підвищений шум і вібрація. Кавітація супроводжується характерним шумом, схожим на гуркіт гравію або тріск, що протікає через насос. Часто це починається як тихе шипіння, що переростає в гучний гул. Це пряма відповідь на запитання чому шумить водяний насос або гуде насос опалення причини. Також з'являється тріск і вібрація в насосі при роботі.
- Зниження продуктивності та тиску. Насос може працювати, але не забезпечувати заявлену продуктивність або тиск. Це сигнал до того, чому насос працює але не качає воду.
- Зниження ККД. Ефективність насоса значно падає, що призводить до збільшення споживання енергії.
- Перегрів електродвигуна. Через неефективну роботу насоса двигун може працювати з перевантаженням.
- Видимі пошкодження. Після розбирання можна помітити характерні ерозійні пошкодження на лопатях робочого колеса – невеликі ямки та шорсткості.
Наслідки ігнорування кавітації
Ігнорування кавітації неминуче призведе до катастрофічних наслідків. По-перше, значно скорочується термін служби обладнання. Насос, який міг би прослужити десятиліття, вийде з ладу за кілька місяців або навіть тижнів. По-друге, це призводить до значного збільшення витрат на ремонт та заміну. Ремонт насоса, пошкодженого кавітацією, часто вимагає заміни дорогих деталей, таких як робоче колесо. Хоча деякі шукають інформацію про ремонт водяного насоса своїми руками, у випадку з кавітацією це завдання вимагає спеціалізованих знань і обладнання. По-третє, вся система працює неефективно, що може вплинути на інші пов'язані процеси. Приклад впливу неефективності можна побачити, коли Як неправильний вибір компресора призводить до збільшення витрати електроенергії – аналогічно, кавітація в насосі призводить до нераціонального використання ресурсів. Врешті-решт, це може призвести до питання: чому ламається циркуляційний насос раніше від запланованого терміну.
Як уникнути кавітації: профілактичні заходи
Запобігти кавітації легше і дешевше, ніж боротися з її наслідками. Ось основні рекомендації, як уникнути кавітації в циркуляційному насосі та інших типах насосного обладнання:
- Правильний вибір насоса. Завжди вибирайте насос, який відповідає розрахунковим параметрам системи, зокрема з урахуванням NPSH (Net Positive Suction Head – необхідний кавітаційний запас). Переконайтеся, що доступний NPSH системи завжди вищий за необхідний NPSH насоса.
- Забезпечення достатнього тиску на вході. Мінімізуйте довжину та кількість вигинів всмоктувального трубопроводу, використовуйте труби більшого діаметру, регулярно очищайте фільтри.
- Контроль температури рідини. У системах, де можливе підвищення температури рідини, необхідно передбачити заходи для її охолодження. В контексті цього, важливо пам'ятати, Чому ефективність теплового насоса знижується при низьких температурах – подібні принципи контролю температури є важливими і для насосів, щоб уникнути кипіння рідини.
- Регулярне обслуговування. Перевірка системи на предмет засмічень, витоків, зносу ущільнень.
- Оптимізація трубопроводів. Уникайте різких звужень або розширень, гострих кутів та надмірної кількості запірної арматури на всмоктувальній лінії.
- Установка насоса нижче рівня рідини. Якщо це можливо, розташовуйте насос так, щоб рідина подавалася до нього самопливом, забезпечуючи позитивний тиск на вході.
Комплексний підхід до вибору насосного обладнання – запорука довговічності вашої системи
Кавітація – це серйозна загроза для промислового обладнання, яка вимагає глибоких знань і професійного підходу до проектування та експлуатації систем. Замість того, щоб чекати, поки ваш насос вийде з ладу через невидимого ворога, зверніться до фахівців. Наші інженери мають багаторічний досвід у підборі, встановленні та обслуговуванні промислових насосів та чилерів. Ми проведемо детальний аналіз вашої системи, врахуємо всі експлуатаційні умови та допоможемо підібрати обладнання, яке буде працювати ефективно та безперебійно, уникаючи ризиків кавітації. Не ризикуйте працездатністю вашого обладнання – довіртеся професіоналам!
