Питання вибору між градирнею та чилером постає перед технологами й керівниками підприємств щоразу, коли мова заходить про промислове охолодження. Обидва рішення ефективні – але в різних умовах. Неправильний вибір означає або переплату за обладнання, або хронічну нестачу потужності, або астрономічні рахунки за електрику. У цій статті розбираємо різницю між чилером і градирнею простими словами, порівнюємо витрати й пояснюємо, коли яке рішення виграє.
Різниця між чилером і градирнею: як це працює
Чиллер: активне механічне охолодження
Купити чиллер – означає отримати автономну холодильну машину, яка охолоджує воду або гліколевий розчин за допомогою компресорно-фреонового циклу. Чилер споживає значну кількість електроенергії, але дає стабільну температуру теплоносія незалежно від погоди, пори року й вологості повітря. Це його головна перевага й водночас головна стаття витрат.
Градирня: пасивне випарне охолодження
Принцип роботи мокрої градирні в промисловості заснований на фізиці: вода охолоджується через часткове випаровування при контакті з повітряним потоком. Компресор тут не потрібен – є лише вентилятор і насос. Завдяки цьому споживання електроенергії градирнею в 5–10 разів менше, ніж у чилера аналогічної теплової потужності. Охолодження води на виробництві без фреону – саме так і виглядає робота градирні.
Споживання електроенергії чилером і градирнею: порівняння в цифрах
Щоб оцінити реальну різницю, розглянемо типовий промисловий кейс – завдання відвести 500 кВт теплоти. Чилер такої потужності споживатиме від 120 до 160 кВт електроенергії. Градирня для тієї ж задачі – лише 15–25 кВт. Градирня не потребує фреону, залежність її ефективності від погоди суттєвіша, ніж у чилера, зате витрати на електрику несумірно менші.
За річного напрацювання 6000 годин різниця в споживанні електроенергії між чилером і градирнею складе від 570 000 до 810 000 кВт·год. При тарифі 4–5 грн/кВт·год – це від 2,3 до 4 млн гривень економії на рік. Цифри говорять самі за себе.

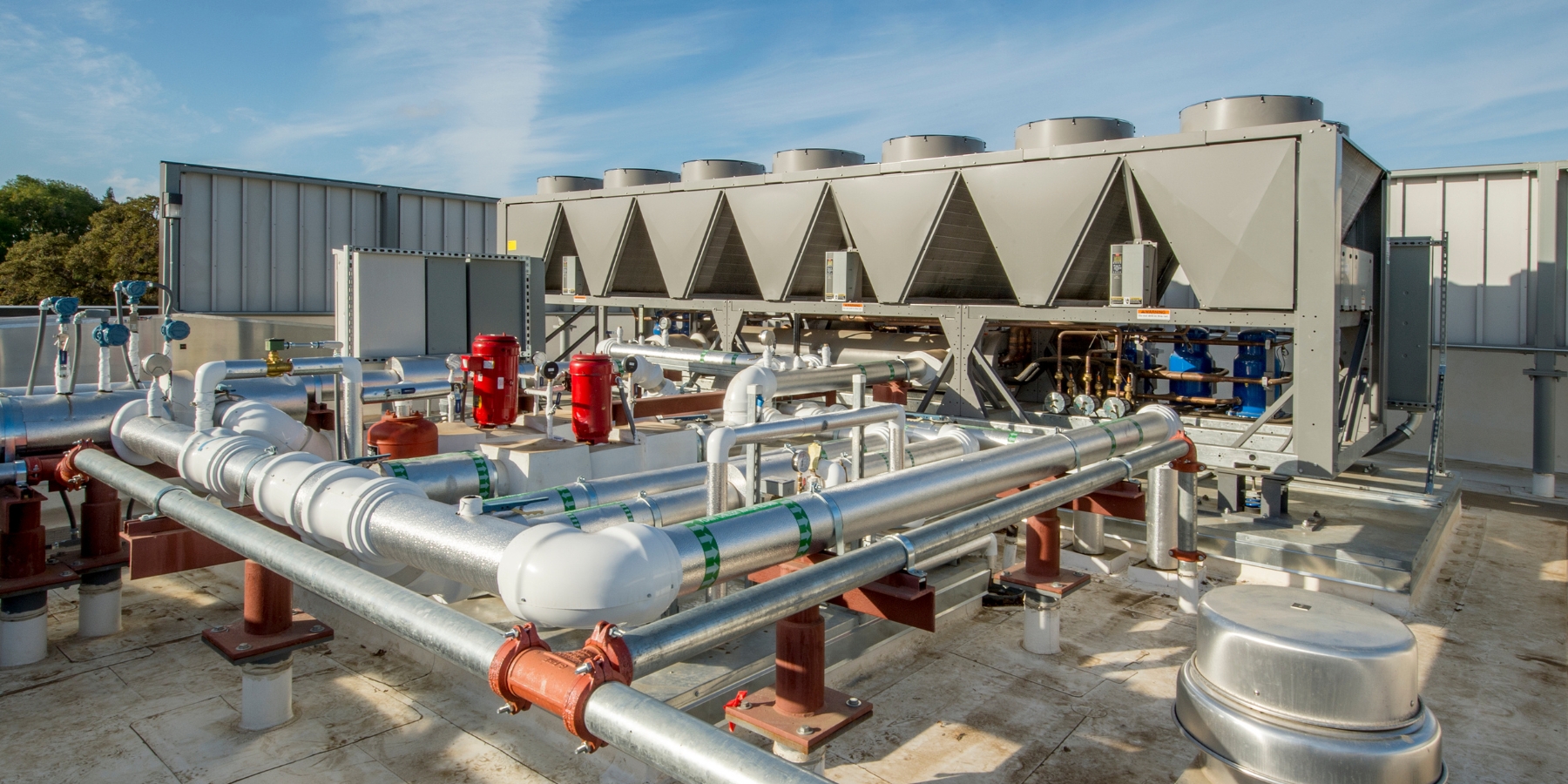

Проте є принципове «але»: що дешевше в експлуатації – градирня або чилер – залежить від конкретних умов виробництва. І нижче ми пояснимо, чому.

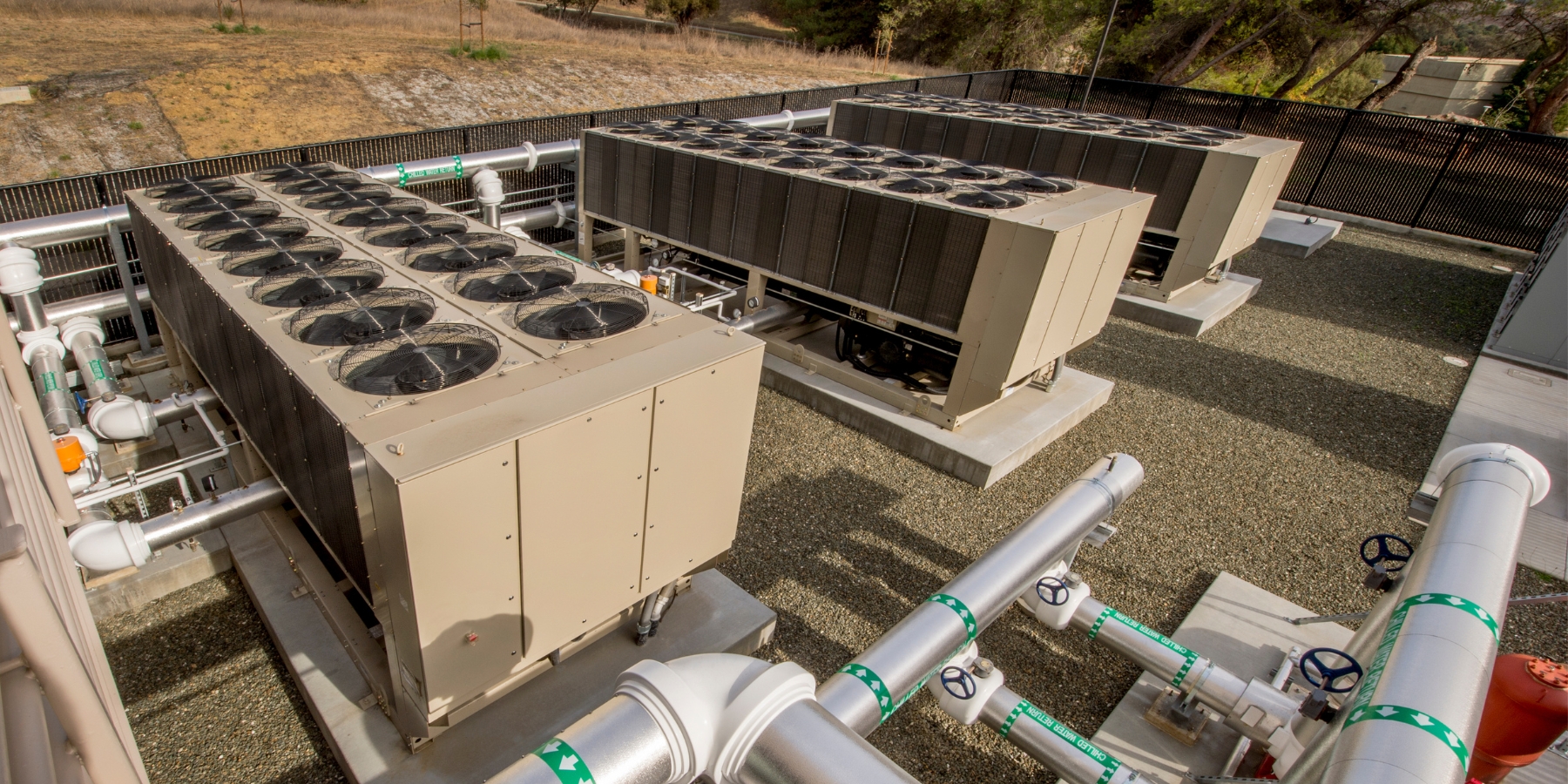

Коли потрібно ставити градирню для охолодження обладнання
Градирня виправдана, якщо одночасно виконуються такі умови:
- Необхідна температура охолодженої води – 25–35°C Градирня фізично не може охолодити воду нижче температури мокрого термометра навколишнього повітря. У спеку +35°C і вологість 70% – нижня межа охолодження буде близько 28–30°C. Якщо технологічний процес вимагає +7–12°C (як у більшості пластмасового лиття або точного верстатобудування) – градирня не підходить. Тут потрібен чилер або зв'язка «градирня + чилер».
- Теплове навантаження стабільне та велике Чим вища потужність тепловідведення – тим швидше окупається градирня. При навантаженні від 200 кВт і вище градирня, як правило, економічно перемагає.
- Є доступ до водопостачання й дозволений скид або підживлення Мокра градирня витрачає воду на випаровування – приблизно 1–1,5% від циркуляційного об'єму на годину. Потрібна система підживлення та контроль якості води (запобігання легіонельозу, корозії, накипу).
- Зовнішній монтаж не є проблемою Градирню ставлять на вулиці або на покрівлі. Це накладає вимоги до обв'язки, теплоізоляції трубопроводів у зимовий період і захисту від замерзання.
Чи можна використовувати градирню замість кондиціонера
Коротка відповідь – ні, і ось чому. Кондиціонер охолоджує повітря в приміщенні до +18–22°C. Градирня охолоджує воду, а не повітря, й до таких температур не здатна – знову ж таки через фізичні обмеження випарного циклу. Можна побудувати систему «градирня → фанкойли», але вона забезпечить лише «прохолоду», а не кліматичний контроль із заданою температурою. Для промислових цехів із грубою температурною точністю – варіант можливий. Для серверних кімнат, лабораторій або офісів – ні.
Детальніше про вибір між різними типами охолодження ми писали у статті «Водяне або повітряне охолодження: що краще для бізнесу» – там розбираємо архітектуру систем від базового рівня.
Окупність установки градирні на підприємстві
Окупність установки градирні на підприємстві залежить від трьох ключових факторів: теплового навантаження, ціни електроенергії та кількості годин роботи на рік.
Практичний приклад: теплова потужність 800 кВт, чилер споживатиме близько 200 кВт, що за 6000 годин роботи і тарифу 4,5 грн/кВт·год дасть 5 400 000 грн витрат на електрику на рік. Градирня в тій же задачі споживе лише ~35 кВт – тобто 945 000 грн на рік. Економія складе понад 4 400 000 грн щорічно. Вартість градирні з монтажем для такого навантаження – від 1 200 000 до 1 800 000 грн. Термін окупності – 4–5 місяців.
Для підприємств із цілодобовим виробничим циклом і навантаженням понад 500 кВт це одне з найвигідніших інженерних рішень.
Коли чилер кращий за градирню – і чому їх поєднують
Існують ситуації, де чилер незамінний: потрібна температура теплоносія нижче +15°C, виробництво розташоване в приміщенні без виходу назовні, кліматичні умови нестабільні, а якість охолодження критична, або обладнання чутливе до коливань температури.
У таких випадках нерідко використовують гібридну схему: градирня охолоджує конденсатор чилера замість повітряного теплообмінника. Це знижує споживання енергії чилером на 25–40%, зберігаючи точність охолодження. Така конфігурація особливо поширена у харчовій промисловості, фармацевтиці та у виробників пластику.
Технічні ризики та обслуговування
Градирня потребує регулярного технічного обслуговування: промивання насадки, дезінфекції (профілактика легіонели), контролю хімічного складу води, ревізії вентиляторів і насосів. Без цього падає ефективність і зростає корозія. Чиллер також потребує обслуговування, але ризики мікробіологічного забруднення у відкритому контурі відсутні.
Також важливо: у холодний сезон відкриті градирні вимикають або переводять у режим «суха» робота. Це потребує або резервного чилера, або грамотного проєктування системи з байпасами й акумуляторними ємностями.
