Система чилер-фанкойл – це передове рішення в галузі кондиціонування, яке дозволяє ефективно контролювати температуру та вологість у різних типах приміщень. Ця технологія поєднує потужність централізованого охолодження з гнучкістю індивідуального контролю, що робить її привабливою для багатьох об’єктів, від офісних центрів до готелів та торгових комплексів.
У цій статті ми детально розглянемо, що таке система чилер-фанкойл, як вона працює, які її переваги та особливості експлуатації. Також обговоримо економічні аспекти впровадження такої системи, щоб допомогти вам прийняти обґрунтоване рішення щодо її придбання та встановлення.
Чилери та фанкойли: що це, які бувають, особливості роботи, обслуговування

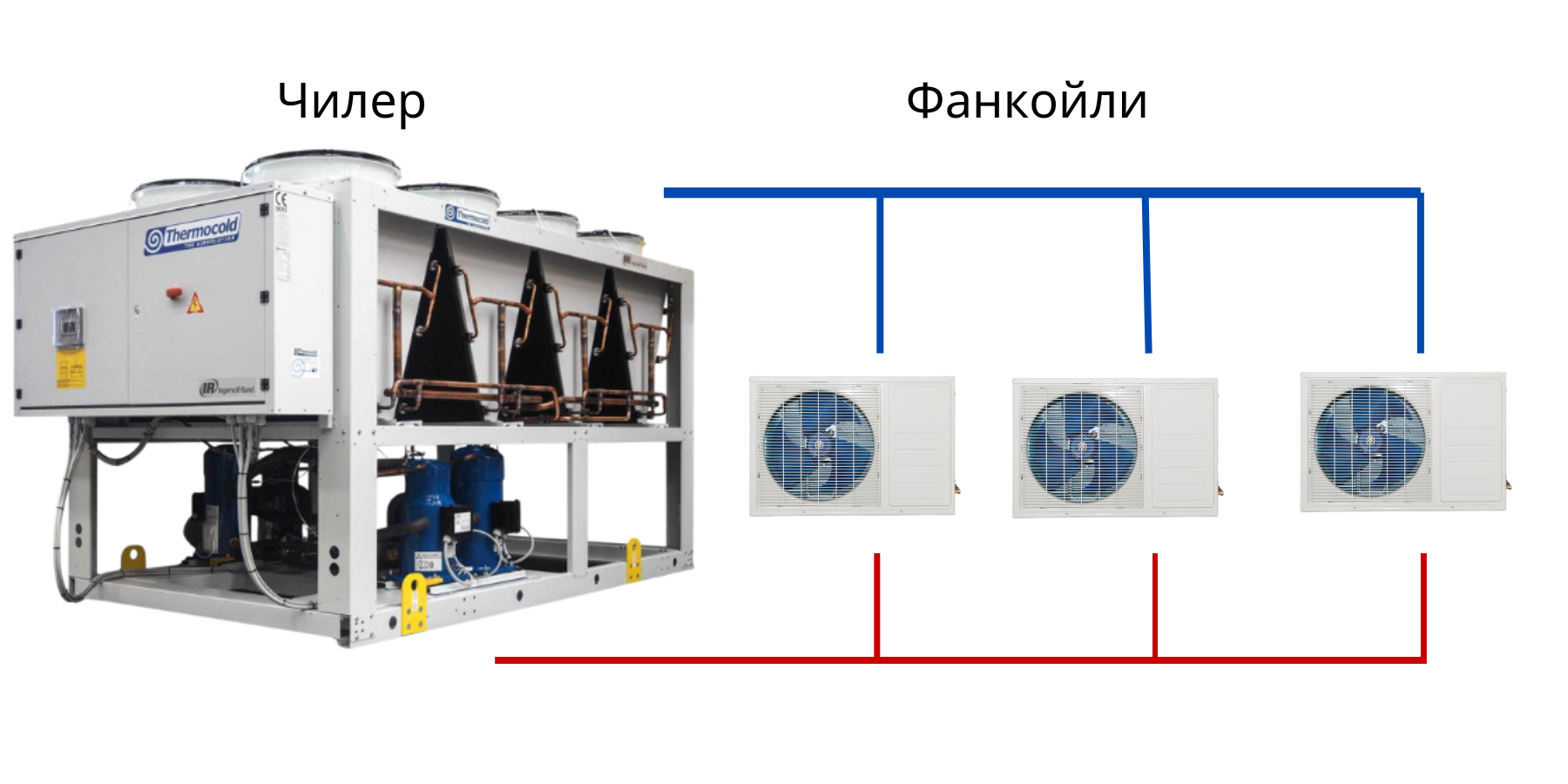

Чилер-фанкойл – основний компонент систем кондиціонування повітря. Ці пристрої працюють разом для створення комфортного мікроклімату в приміщеннях різного призначення.

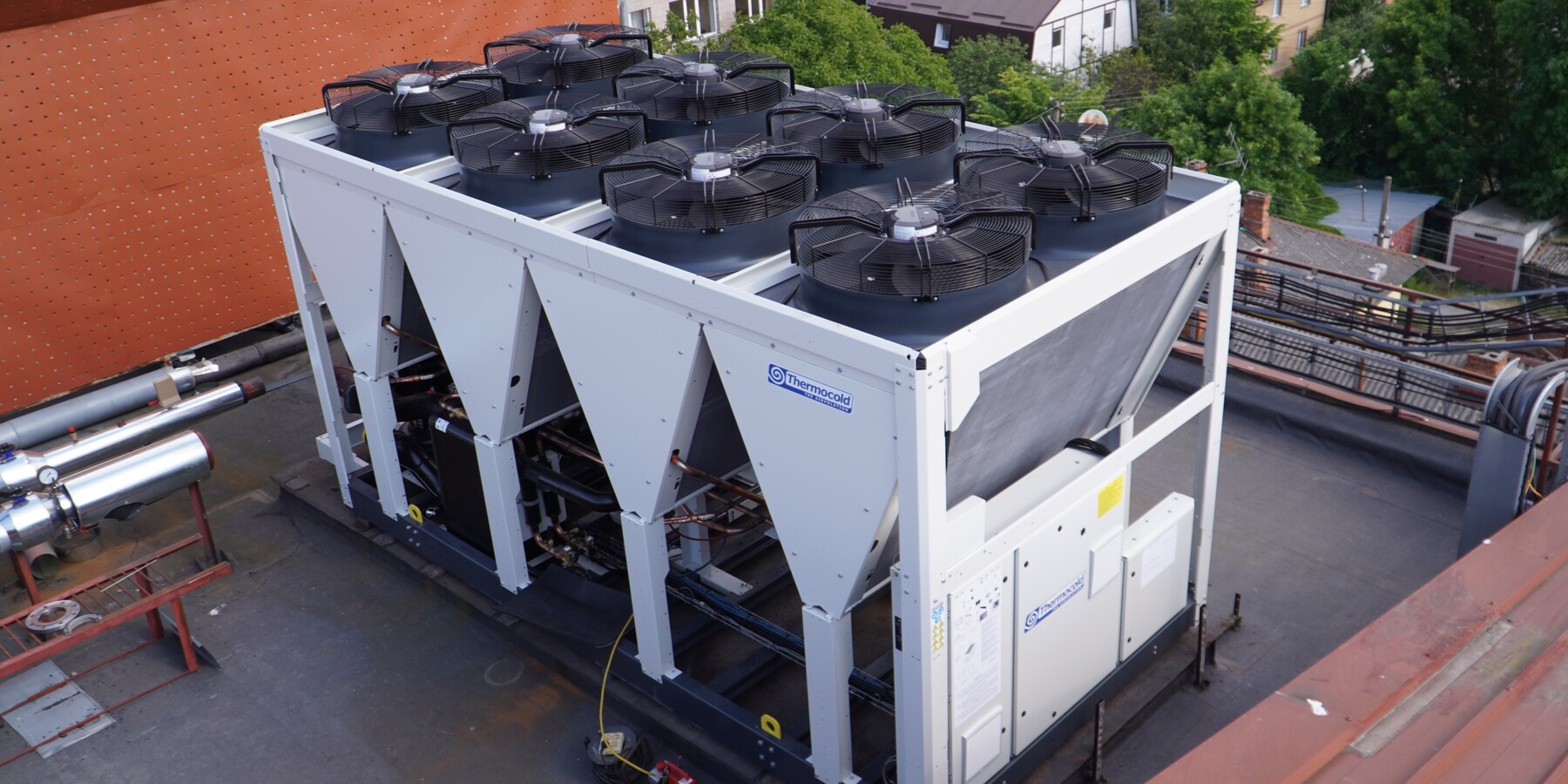

Чилер – це промислова холодильна установка, призначена для охолодження рідини (найчастіше води або водного розчину етиленгліколю). Основна функція чилера – відведення тепла з охолоджуваної рідини та передача його в навколишнє середовище. Чилери можуть бути різних типів, включаючи повітряного та водяного охолодження, а також з різними типами компресорів – поршневими, гвинтовими або відцентровими.
Фанкойл, своєю чергою, нагадує теплообмінник з вентилятором, який встановлюється безпосередньо в кондиціонованому приміщенні. Він отримує охолоджену воду від чилера та використовує її для охолодження повітря в приміщенні. Фанкойли бувають різних конфігурацій: настінні, підлогові, стельові та канальні.
Особливості роботи системи чилер-фанкойл полягають у наступному:
- Централізоване охолодження: чилер охолоджує воду, яка потім розподіляється по всіх фанкойлах у будівлі.
- Індивідуальний контроль: кожен фанкойл може регулюватися окремо, дозволяючи налаштовувати температуру в різних приміщеннях.
- Енергоефективність: система може працювати в режимі часткового навантаження, що економить енергію.
- Гнучкість установки: фанкойли можуть бути встановлені в різних місцях, адаптуючись до архітектури будівлі.
Обслуговування системи чилер-фанкойл включає регулярну перевірку та чистку фільтрів фанкойлів, контроль рівня холодоагенту в чилері, перевірку стану труб та теплоізоляції, а також періодичну діагностику електричних компонентів. Правильне обслуговування забезпечує тривалу та ефективну роботу системи.

Принцип роботи чилера
Принцип роботи чилера заснований на термодинамічному циклі охолодження. Цей процес можна розділити на такі етапи:
- Компресія: Компресор стискає газоподібний холодоагент, підвищуючи його температуру та тиск.

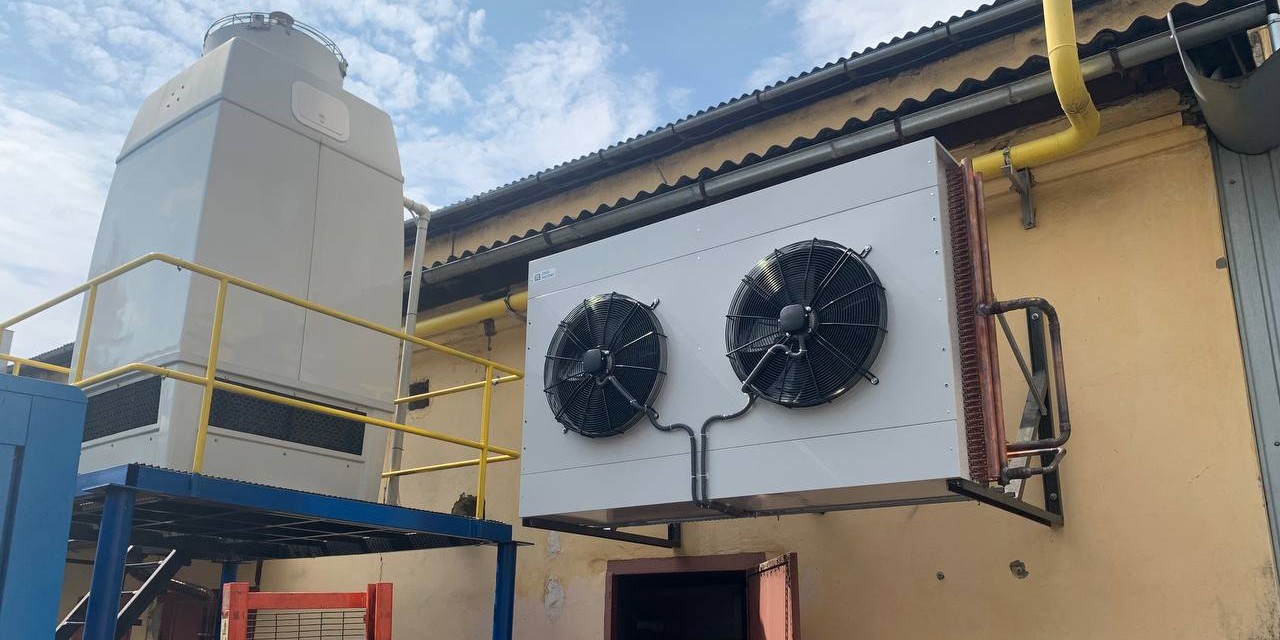

- Конденсація: Потрапляючи в повітряний конденсатор, гарячий газ охолоджується та перетворюється на рідину. Тепло при цьому відводиться в навколишнє середовище (повітря або воду, залежно від типу чилера).
- Розширення: При проходженні через розширювальний клапан тиск рідкого холодоагенту різко падає, частина холодоагенту випаровується, і його температура значно знижується.
- Випаровування: Холодний холодоагент потрапляє в випарник, де поглинає тепло з циркулюючої води (або іншого теплоносія), охолоджуючи її.
- Цикл повторюється: Газоподібний холодоагент повертається до компресора, і процес починається знову.
Охолоджена в випарнику вода потім циркулює по системі трубопроводів, доставляючи холод до фанкойлів у різних частинах будівлі. Контроль температури води здійснюється автоматикою чилера, яка регулює роботу компресора та інших компонентів для підтримання заданої температури.

Принцип роботи фанкойла
Принцип роботи фанкойла полягає у теплообміні між циркулюючим повітрям приміщення та охолодженою водою, яка надходить від чилера. Процес можна описати так:
- Циркуляція повітря: Вбудований вентилятор фанкойла забирає повітря з приміщення.
- Фільтрація: Повітря проходить через фільтр, що очищає його від пилу та інших часток.
- Теплообмін: Очищене повітря проходить через теплообмінник, де циркулює холодна вода від чилера. Повітря охолоджується, віддаючи своє тепло воді.
- Розподіл охолодженого повітря: Охолоджене повітря повертається до приміщення через спеціальні жалюзі або дифузори.
- Контроль вологості: В процесі охолодження на поверхні теплообмінника конденсується волога, що сприяє зниженню вологості в приміщенні.
- Регулювання температури: Температура контролюється шляхом зміни швидкості вентилятора або регулювання потоку води через теплообмінник за допомогою клапана.
Фанкойли можуть працювати не лише на охолодження, але й на обігрів приміщення, коли в теплообмінник подається гаряча вода від бойлера або теплового насоса.
Відмінності фанкойла від чилера
Відмінності фанкойла від чилера полягають у їхніх функціях, розмірах та принципах роботи:
- Функціональне призначення: Чилер виробляє охолоджену воду, а фанкойл використовує цю воду для кондиціонування конкретного приміщення.
- Розташування: Чилер зазвичай встановлюється поза будівлею або в технічному приміщенні, тоді як фанкойл розміщується безпосередньо в кондиціонованих приміщеннях.
- Розміри: Чилер – це велике обладнання, розміри якого залежать від потужності. Фанкойл – компактний пристрій.
- Принцип роботи: Чилер охолоджує воду за допомогою холодильного циклу, а фанкойл охолоджує повітря, пропускаючи його через теплообмінник із холодною водою.
- Енергоспоживання: Чилер має високе енергоспоживання для обслуговування всієї системи, фанкойл споживає менше енергії.
- Обслуговування: Чилер потребує регулярного професійного обслуговування, обслуговування фанкойла простіше.
- Гнучкість налаштування: Чилер налаштовується на загальне навантаження системи, фанкойл дозволяє індивідуально регулювати температуру в кожному приміщенні.
- Рівень шуму: Чилер може бути шумним, тому його встановлюють поза житловими приміщеннями, фанкойл працює тихо.
Різновиди чилерів та фанкойлів для кондиціонування
Різновиди чилерів та фанкойлів для систем кондиціонування підбираються залежно від конкретних вимог проекту. Основні типи:
Чилери:
- За типом охолодження конденсатора:
- Повітряного охолодження
- Водяного охолодження
- За типом компресора:
- Поршневі
- Гвинтові
- Відцентрові
- Спіральні
- За типом холодоагенту:
- З фреоновим контуром
- З аміачним контуром
- За можливістю реверсування циклу:
- Тільки охолодження
- Теплові насоси (охолодження і нагрів)
Фанкойли:
- За типом установки:
- Настінні
- Підлогові
- Стельові
- Канальні
- За типом виконання:
- Двотрубні
- Чотиритрубні
- За потужністю:
- Малої потужності: до 2 кВт
- Середньої потужності: 2-5 кВт
- Високої потужності: понад 5 кВт
- За наявністю додаткових функцій:
- З електричним нагрівачем
- З функцією очищення повітря
- З можливістю підмішування свіжого повітря
Фанкойли: класифікація за типом розміщення
Фанкойли за типом розміщення діляться на кілька основних категорій:
- Настінні фанкойли: монтуються на стіну.
- Переваги: простота монтажу, не займають площу приміщення.
- Недоліки: обмежена потужність.
- Застосування: житлові приміщення, невеликі офіси.
- Підлогові фанкойли: встановлюються на підлогу біля стіни.
- Переваги: висока потужність, зручність обслуговування.
- Недоліки: займають місце на підлозі.
- Застосування: торгові зали, виставкові павільйони.
- Стельові фанкойли: кріпляться до стелі.
- Переваги: не займають площу, висока продуктивність.
- Недоліки: складність монтажу.
- Застосування: офісні приміщення, торгові центри.
- Канальні фанкойли: встановлюються за підвісною стелею.
- Переваги: прихований монтаж.
- Недоліки: складність монтажу, необхідність повітропроводів.
- Застосування: багатокімнатні квартири, офіси відкритого планування.
В чому переваги системи кондиціонування з чилерами та фанкойлами?
Переваги системи кондиціонування з чилерами та фанкойлами численні:
- Енергоефективність: система дозволяє оптимізувати енергоспоживання.
- Гнучкість та масштабованість: система легко адаптується до змін планування.
- Індивідуальний контроль температури: кожен фанкойл може керуватися незалежно.
- Централізоване обслуговування: основне обладнання розташоване в одному місці.
- Довговічність: термін служби системи перевищує 15-20 років.
- Використання природного охолодження: в холодну пору року система може використовувати холодне зовнішнє повітря для охолодження води.
- Низький рівень шуму в приміщеннях: фанкойли працюють тихіше за компресори індивідуальних кондиціонерів.
- Відсутність фреону в приміщеннях: холодоагент циркулює лише в чилері.
- Можливість комбінування з системою опалення: чотиритрубні системи дозволяють одночасно охолоджувати одні приміщення та обігрівати інші.
- Естетичність: фанкойли можуть бути майже непомітні в інтер’єрі.
Система чилер-фанкойл: економічні витрати
Економічні витрати на систему чилер-фанкойл включають:
- Первинні інвестиції: вартість обладнання, витрати на проектування системи, монтажні роботи, пусконалагоджувальні роботи.
- Енергоспоживання: витрати електроенергії чилером, витрати на роботу насосів та фанкойлів.
- Технічне обслуговування: регулярне обслуговування чилера, заміна фільтрів фанкойлів.
- Ремонт та заміна компонентів: заміна зношених деталей, ремонт або заміна фанкойлів.
- Витратні матеріали: холодоагент для чилера, теплоносій для трубопроводів.
- Витрати на воду: для систем з водяним охолодженням конденсатора.
- Страхування обладнання: страхові внески на дороге обладнання.
- Навчання персоналу: витрати на навчання технічного персоналу.
Фактори, що впливають на загальні витрати:
- Розмір і складність системи.
- Вибір типу чилера.
- Кліматичні умови регіону.
- Тарифи на електроенергію та воду.
- Якість і регулярність обслуговування.
Правильний підбір обладнання забезпечує оптимальну продуктивність системи, енергоефективність та комфорт для користувачів.
