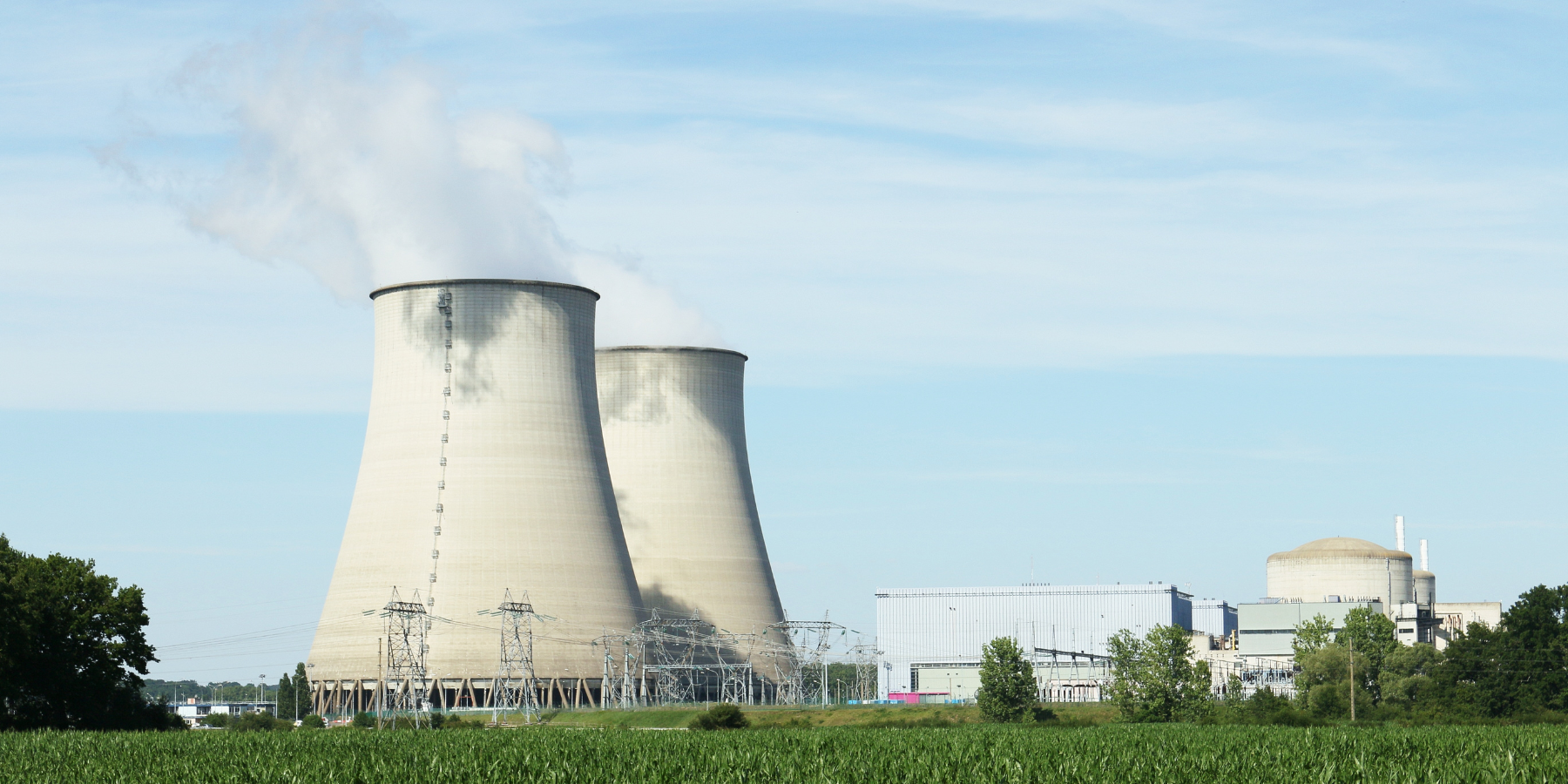

Градирні на атомних електростанціях мають велике значення в процесі підтримки стабільної роботи реактора та інших систем. У серці кожної атомної електростанції (АЕС) знаходиться не лише реактор, а й цілий комплекс допоміжних систем, серед яких особливе місце займають градирні. Ці величні споруди, що нагадують гігантські бетонні конуси, неймовірно важливі для забезпечення ефективної та безпечної роботи АЕС. Але що саме роблять градирні і чому вони такі необхідні?
Що таке градирні?
Градирні - це спеціалізовані інженерні споруди, призначені для охолодження великої кількості води в різних промислових процесах. Їхнє основне завдання - відводити надлишкове тепло із системи охолодження, забезпечуючи безперервну роботу обладнання.
Конструкція градирні складна, складається з багатьох елементів, але центральне місце займають наступні:
- Корпус або оболонка, що формує башту;
- Зрошувальний пристрій для розподілу води;
- Водозбірний басейн;
- Каплеуловлювачі;
- Система подачі повітря (природна або примусова).
Принцип роботи градирні базується на процесі випарного охолодження. Гаряча вода, що надходить у градирню, розпилюється і падає вниз, зустрічаючись з потоком повітря, що рухається знизу вгору. При цьому відбувається часткове випаровування води, що призводить до зниження її температури. Коли вода достатньо охолоне, вона збирається в нижній частині градирні, а потім повертається в систему для повторного використання.
Градирні знайшли широке застосування в різних галузях промисловості, де потрібне ефективне охолодження великих об'ємів води. Вони використовуються на теплових і атомних електростанціях, у хімічній та нафтопереробній промисловості, в системах кондиціонування повітря великих будівель і навіть у деяких процесах харчової промисловості. Томас Едісон одного разу сказав: "Ефективність починається з простих рішень. Градирня – це більше, ніж просто башта, це серце системи охолодження."
Історія еволюції градирень
Перші промислові градирні виглядали як прості дерев'яні конструкції з природною тягою. Вони використовувалися на текстильних фабриках і в металургії. З розвитком технологій і зростанням вимог до ефективності охолодження конструкція градирень поступово ускладнювалася.
Поява на початку XX століття залізобетонних конструкцій дозволила значно збільшити розміри башт та їхню охолоджувальну здатність. У 1914 році в Нідерландах була побудована перша гіперболоїдна градирня, форма якої забезпечувала оптимальний рух повітря всередині башти.
З розвитком атомної енергетики в середині XX століття градирні стали невід'ємною частиною АЕС. Їхні розміри та ефективність продовжували зростати, щоб відповідати зростаючим потребам в охолодженні. Сучасні градирні на АЕС можуть досягати висоти понад 200 метрів і обробляти сотні тисяч кубометрів води на годину.
Паралельно з розвитком конструкції йшло вдосконалення матеріалів і технологій. З'явилися композитні матеріали, стійкі до корозії та такі, що забезпечують кращу теплопередачу. Були розроблені більш ефективні системи розподілу води та каплеуловлювачі, що мінімізують втрати води.
В останні десятиліття особлива увага приділяється екологічності градирень. Розробляються технології, що дозволяють знизити утворення пари та зменшити вплив на місцевий мікроклімат. Також ведуться роботи з інтеграції градирень із системами уловлювання вуглекислого газу, що може зробити їх важливим елементом у боротьбі зі зміною клімату.
У чому важливість використання градирень в атомній енергетиці?
Градирні для охолодження води просто необхідні у сфері атомної енергетики. Це обумовлено рядом факторів, що роблять їх незамінними для безпечної та ефективної роботи АЕС.
По-перше, градирні забезпечують безперервне охолодження технологічної води, яка використовується в процесі виробництва електроенергії. Це вкрай важливо для підтримки оптимальної температури реактора та запобігання перегріву обладнання. Без ефективної системи охолодження робота АЕС була б неможливою або вкрай небезпечною.
По-друге, градирні дозволяють суттєво знизити теплове забруднення навколишнього середовища. Якби гаряча вода безпосередньо скидалася у водойми, це могло б призвести до серйозних екологічних наслідків, порушення балансу водних екосистем. Градирні ж дозволяють охолодити воду перед її поверненням у природне середовище або повторним використанням у технологічному циклі.
По-третє, застосування градирень робить АЕС менш залежними від наявності великих водних джерел. Якщо раніше атомні електростанції будували біля великих водойм, то тепер необхідність у цьому відпала. Це розширює можливості вибору місця для будівництва станцій, що особливо актуально в регіонах з обмеженими водними ресурсами.
Четвертим важливим аспектом є підвищення загальної ефективності роботи станції. Охолодження води в градирнях дозволяє підтримувати ідеальні параметри роботи турбін, що безпосередньо впливає на кількість виробленої електроенергії.
Нарешті, градирні виконують функцію додаткового бар'єру безпеки. У випадку аварійної ситуації вони можуть використовуватися для швидкого охолодження реактора, запобігаючи потенційно небезпечним наслідкам.
Усі ці фактори в сукупності роблять градирні невід'ємною частиною АЕС, забезпечуючи їхню безпеку, ефективність та екологічність.
Градирні на АЕС: які функції виконують?
Градирні на атомних електростанціях виконують певні функції, що забезпечують стабільну та безпечну роботу всього комплексу:
- Охолодження конденсаторів турбін. Градирні відводять тепло, що виділяється при конденсації відпрацьованої пари, повертаючи охолоджену воду в замкнутий цикл. Так вони підтримують необхідний вакуум у конденсаторах, що безпосередньо впливає на продуктивність турбін та ефективність перетворення енергії.
- Підтримання температурного режиму в системах охолодження. Вода, що циркулює в системах охолодження, підтримується на заданій температурі для забезпечення стабільної роботи реактора та турбін. Градирні допомагають регулювати цей процес.
- Зниження споживання водних ресурсів. За рахунок використання замкнутого циклу охолодження, градирні мінімізують обсяги забору води з навколишнього середовища, знижуючи навантаження на природні ресурси та зменшуючи необхідність постійного доступу до водойм.
- Робота в різних кліматичних умовах. Градирні дозволяють підтримувати стабільне охолодження в будь-яких погодних умовах, адаптуючись як до спекотного, так і до холодного клімату, що робить їх незамінними на АЕС у різних географічних зонах.
Градирні на АЕС виконують цілий комплекс взаємопов'язаних функцій, які не лише забезпечують ефективну роботу станції, але й сприяють підвищенню її безпеки та екологічності.
Які градирні використовують на українських АЕС?
Градирні на атомних електростанціях України виконують важливе завдання охолодження технологічної води. У країні працюють чотири АЕС: Запорізька, Південно-Українська, Рівненська та Хмельницька, кожна з яких оснащена градирнями для підтримки стабільної роботи обладнання та відведення тепла.
Класифікація градирень включає кілька типів:
- За способом створення тяги:
- З природною тягою
- З примусовою тягою
- Комбіновані
- За конфігурацією:
- Баштові
- Вентиляторні
- Секційні
- За типом зрошувача:
- Плівкові
- Краплинні
- Комбіновані
На українських атомних електростанціях використовуються в основному баштові градирні з природною тягою, що пов'язано з їхніми численними перевагами. Такі градирні ефективно охолоджують великі обсяги води, забезпечуючи стабільну роботу станції навіть при високих навантаженнях. Вони відрізняються високою надійністю, мінімізуючи ризики відмов у роботі обладнання, що особливо важливо для атомних об'єктів.
В експлуатації ці системи вимагають порівняно менших витрат, оскільки працюють за рахунок природного руху повітря, без необхідності використання додаткових енергоємних пристроїв. Крім того, баштові градирні мають тривалий термін служби, що робить їх оптимальним рішенням для АЕС.

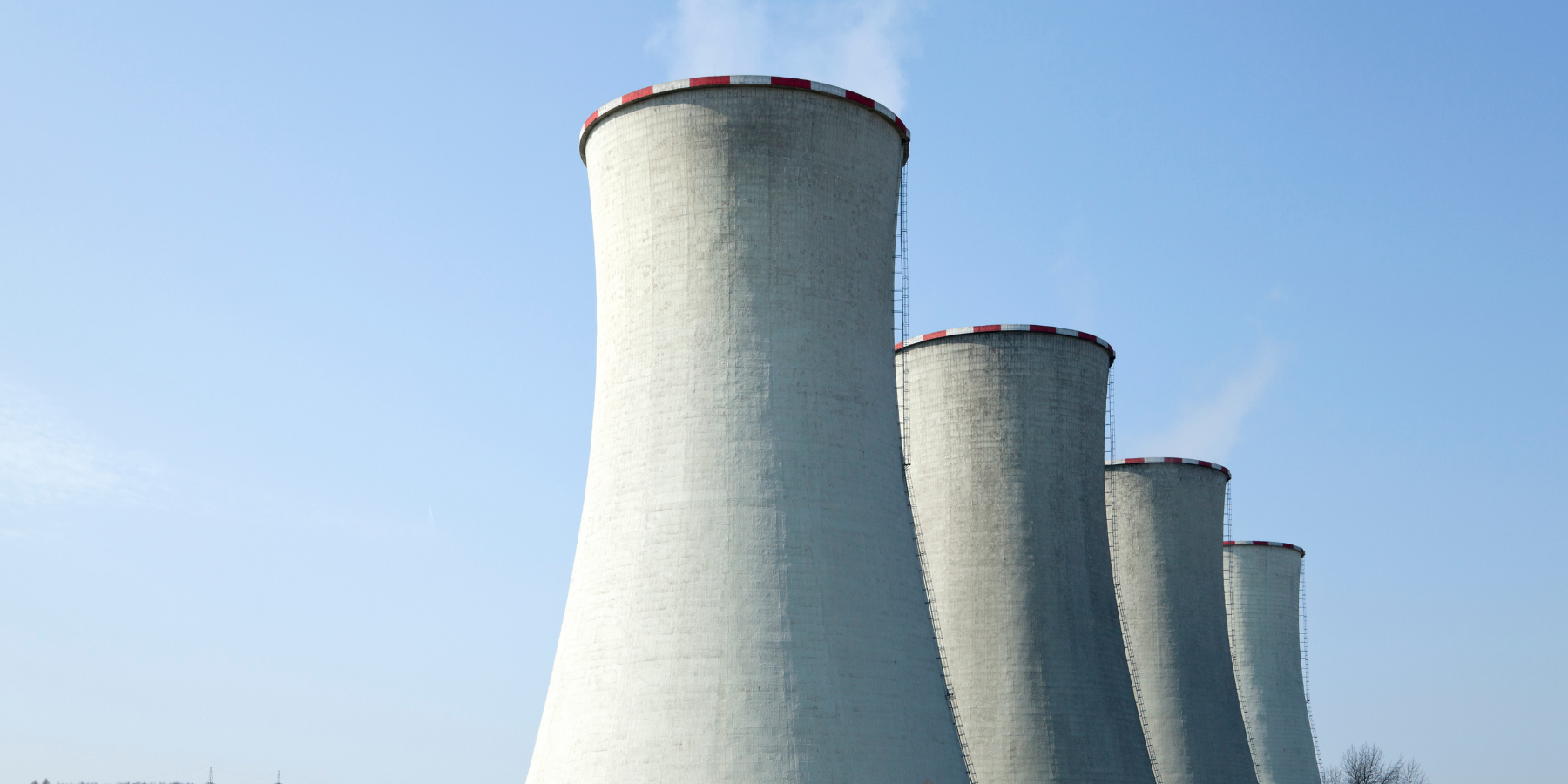

Баштові градирні з природною тягою являють собою величезні залізобетонні споруди гіперболоїдної форми. Їхня висота може досягати 150 метрів і більше. Така конструкція забезпечує оптимальний рух повітря всередині башти без використання додаткових механізмів.
Наприклад, на Запорізькій АЕС, найбільшій в Європі, встановлено шість градирень висотою 150 метрів кожна. Вони забезпечують охолодження води для всіх шести енергоблоків станції.
На Південно-Українській АЕС використовуються три градирні висотою 107 метрів. Їхньою особливістю є застосування сучасних технологій водорозподілу та каплеуловлювання, що підвищує ефективність охолодження та знижує втрати води.
Рівненська та Хмельницька АЕС також оснащені баштовими градирнями з природною тягою, адаптованими під конкретні умови експлуатації та кліматичні особливості регіонів.
Вибір баштових градирень з природною тягою для українських АЕС обумовлений їхньою надійністю, ефективністю та економічністю. Вони не вимагають додаткових витрат енергії на створення повітряного потоку, що особливо важливо для атомних станцій, де кожна кіловат-година на рахунку.
Великий фізик Нільс Бор одного разу сказав: "Експерт - це людина, яка зробила всі можливі помилки в дуже вузькій спеціальності". У контексті градирень для АЕС це висловлювання набуває особливого значення. Проектування, будівництво та експлуатація цих складних інженерних споруд вимагають глибоких знань та широкого досвіду. Кожна помилка може мати серйозні наслідки, тому важливо довіряти роботу лише справжнім професіоналам.
