Коли йдеться про промислові процеси, охолодження води стає важливим завданням для забезпечення надійної роботи обладнання. У цьому контексті градирня виступає як один із найефективніших і найекономічніших агрегатів. Цей механізм знижує температуру води і захищає виробничі системи від перегріву. У цій статті ми детально розберемо, що таке градирня, як вона працює, чому вона є найекономнішою системою охолодження, і як правильно вибрати градирню, щоб максимально ефективно модернізувати систему охолодження на вашому підприємстві.

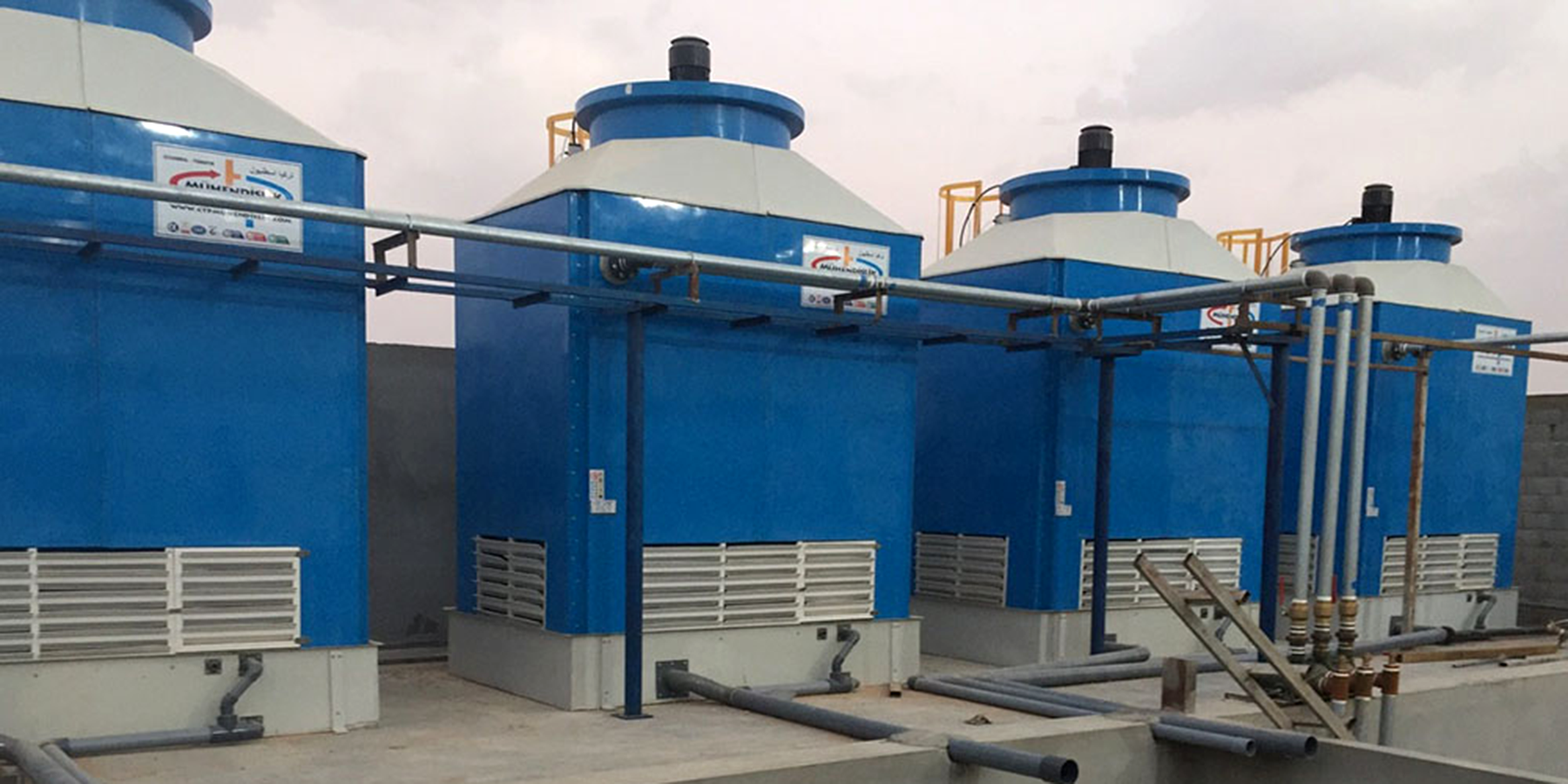

Що таке градирня?
Градирня це складний інженерний пристрій, призначений для охолодження великих об'ємів води, використовуваної в промислових і енергетичних системах. Вода, що проходить через різні виробничі процеси, чи то в енергетиці, чи то в хімічній промисловості, чи то у виробництві продуктів харчування, часто нагрівається до високих температур. Наприклад, в енергетиці градирні застосовуються для охолодження води, яка циркулює в конденсаторах парових турбін. Без ефективного охолодження, температура води може досягати критичних значень, що призводить до зниження ефективності всієї системи і потенційних аварійних ситуацій.
Градирня дає змогу уникнути цих ризиків, забезпечуючи стабільне зниження температури води до потрібного рівня. Найчастіше градирні використовують на електростанціях, заводах із виробництва хімічної продукції, а також у металургії та нафтохімії. Кожен з цих секторів вимагає стабільного і надійного охолодження води для підтримки нормального функціонування виробничих процесів.

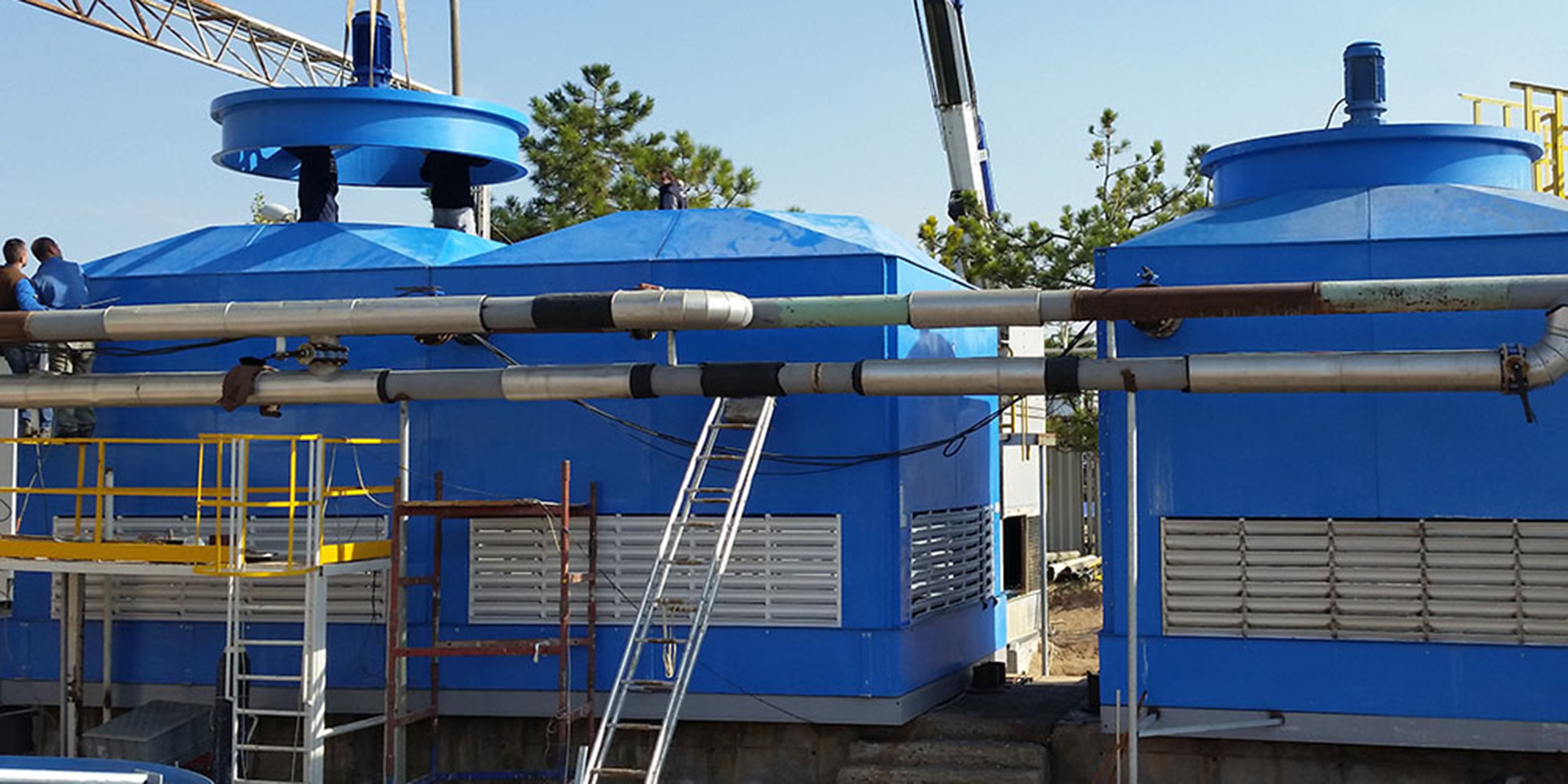

Градирня принцип роботи
Градирні працюють на основі принципу випарного охолодження, що робить їх вкрай ефективними в умовах високих температур. Процес починається з того, що нагріта вода надходить у градирню, де вона розпилюється через спеціальну систему форсунок, перетворюючи воду на дрібнодисперсні краплі. Це збільшує площу поверхні води, що сприяє інтенсивнішому випаровуванню.
Повітря, що рухається через градирню, яке може бути нагнітається вентилятором (у випадку вентиляторних градирень) або природним (у баштових градирнях), взаємодіє з цими краплями води. У результаті цієї взаємодії частина води випаровується, поглинаючи тепло з рідини, що залишилася. Таким чином, температура води знижується на 5-10 градусів, після чого охолоджена вода збирається в резервуарі в нижній частині градирні і повертається в систему для подальшого використання.

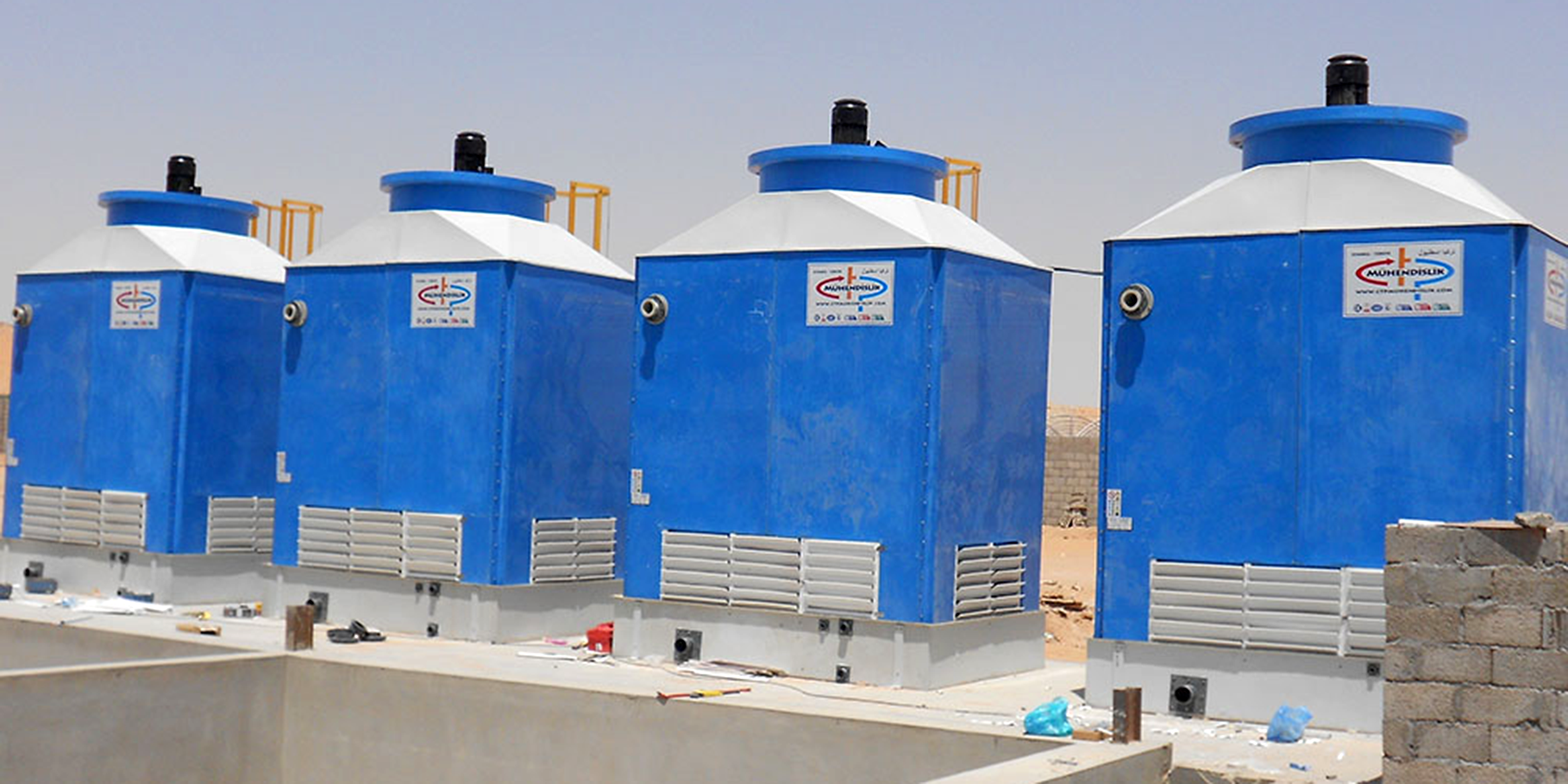

Навіщо потрібна градирня для охолодження води?
Застосування градирень у промислових системах охолодження пов'язане з безліччю переваг, які безпосередньо впливають на експлуатаційні характеристики обладнання та загальні витрати на виробництво.
1. Зниження експлуатаційних витрат - одна з основних причин, через яку компанії обирають градирні, полягає в можливості значного зниження експлуатаційних витрат. Коли температура води підтримується на оптимальному рівні, інші компоненти системи охолодження, як-от чиллери або теплообмінники, працюють набагато краще. Це призводить до зменшення споживання електроенергії та зниження зносу обладнання.
Наприклад: використання градирень на великих металургійних заводах знижує експлуатаційні витрати за рахунок мінімального споживання електроенергії. На відміну від чиллерів, які вимагають значних енерговитрат для компримування і конденсації, градирні для охолодження води охолоджують воду природним випаровуванням, що вимагає набагато менше енергії. Це знижує навантаження на обладнання і продовжує його термін служби. У результаті, на великих об'єктах використання градирень може скоротити витрати на електроенергію до 30%, забезпечуючи значну економію в довгостроковій перспективі.
2. Стійкість до температурних навантажень. В умовах підвищеної температури довкілля, наприклад, у спекотні літні місяці, стандартні системи охолодження можуть не справлятися з навантаженням, що призводить до перегріву обладнання та зниження його продуктивності. Градирні для охолодження води завдяки своїй здатності ефективно охолоджувати воду, дають змогу підтримувати стабільну роботу виробничих процесів, навіть в екстремальних температурних умовах. Наприклад, на атомних електростанціях градирні мають критично важливе значення в підтримці безпеки реакторів.
3 Екологічність і раціональне використання ресурсів. Сучасні градирні спроектовані так, щоб мінімізувати вплив на навколишнє середовище. Вони забезпечують замкнутий цикл водопостачання, що дає змогу істотно знизити споживання прісної води. Це особливо актуально для регіонів з обмеженими водними ресурсами, таких як південні регіони Європи та Азії. Крім того, сучасні градирні можуть бути обладнані системами для вловлювання і повторного використання випаровуваної води, що додатково знижує їхнє водоспоживання.
4. Простота обслуговування і довговічність. Градирні потребують мінімального технічного обслуговування порівняно з іншими методами охолодження. Регулярне чищення та огляд форсунок, вентиляційних систем і резервуарів для збору води дає змогу підтримувати обладнання в робочому стані протягом десятиліть. На виробничих об'єктах, де безперервність роботи критично важлива, це вагома перевага.
Як правильно підібрати градирню?
Підбір градирні для конкретного виробничого об'єкта вимагає врахування безлічі чинників, включно з об'ємом охолоджуваної води, кліматичними умовами, розмірами обладнання та експлуатаційними вимогами. Помилки на етапі вибору можуть призвести до суттєвих проблем у майбутньому, включно з недостатньою потужністю або надлишковими витратами. Щоб уникнути подібних ризиків і гарантувати оптимальне рішення, краще доручити підбір градирні нашим фахівцям, які мають досвід і знання для врахування всіх нюансів вашого проєкту. Зв'яжіться з нами сьогодні за вказаними в шапці сайту контактними даними, щоб отримати професійну консультацію та підібрати обладнання, яке забезпечить надійну й економічну роботу вашого підприємства.
Для розрахунку продуктивності градирні застосовується така формула:
Q = (W х C х (T1 - T2)) / h
де:
Q - необхідна потужність градирні (кВт),
W - потік води, що потребує охолодження (м³/год),
C - питома теплоємність води (зазвичай 4,186 кДж/кг-°C),
T1 - початкова температура води (°C),
T2 - необхідна кінцева температура води (°C),
h - коефіцієнт випарного охолодження, який залежить від кліматичних умов і конструктивних особливостей градирні.
На підставі цієї формули можна підібрати градирню з необхідною продуктивністю для конкретного об'єкта. Наприклад, якщо вам потрібно охолодити 500 м³ води з 45°C до 30°C, за коефіцієнта випарного охолодження 0,85, потужність градирні становитиме:
Q=(500×4.186×(45−30))/0.85≈36.9 кВт
Крім продуктивності, важливо враховувати такі фактори, як розміри установки та умови експлуатації. Наприклад, в умовах агресивного середовища (хімічна промисловість, металургія) можуть знадобитися градирні з антикорозійним покриттям і спеціальними матеріалами для захисту від впливу хімічних речовин.
Системи для модернізації наявних систем охолодження
Якщо ваша система охолодження вже застаріла або не справляється з поточними навантаженнями, модернізація з використанням сучасних градирень може значно підвищити ефективність і скоротити експлуатаційні витрати. Найчастіше застосовують такі рішення:
1. Сучасні градирні пропонують поліпшені технології охолодження, включно з ефективними вентиляторами, системами для зниження втрат води та інтегрованими системами управління, які оптимізують роботу обладнання залежно від поточних умов.
2. Якщо потужності наявної градирні недостатньо, встановлення додаткових пристроїв може допомогти впоратися зі збільшеними навантаженнями без необхідності повної заміни всієї системи.
3. Сучасні системи управління дають змогу точніше контролювати параметри роботи градирні, що знижує енерговитрати і мінімізує знос обладнання. Наприклад, використання датчиків температури і вологості в поєднанні з системою автоматичного регулювання швидкості вентиляторів може значно поліпшити ефективність охолодження.
4. Для забезпечення довгострокової роботи градирні важливо підтримувати якість води. Впровадження систем фільтрації, пом'якшення та дозування хімічних реагентів може значно подовжити термін служби градирні та знизити ризики утворення накипу і корозії.
Градирня це не просто елемент системи охолодження, а важливий компонент, який впливає на загальну ефективність і безпеку виробничих процесів. Правильний вибір і встановлення градирні допоможуть знизити експлуатаційні витрати, збільшити термін служби обладнання та забезпечити стабільну роботу підприємства в будь-яких умовах.
Якщо ви розглядаєте можливість встановлення градирні для охолодження води на вашому об'єкті, важливо звернутися до професіоналів, які допоможуть вам оцінити ваші потреби, вибрати оптимальне рішення й організувати монтаж обладнання з урахуванням усіх технічних і експлуатаційних вимог. Такий підхід забезпечить надійність і ефективність вашої виробничої системи на довгі роки.
