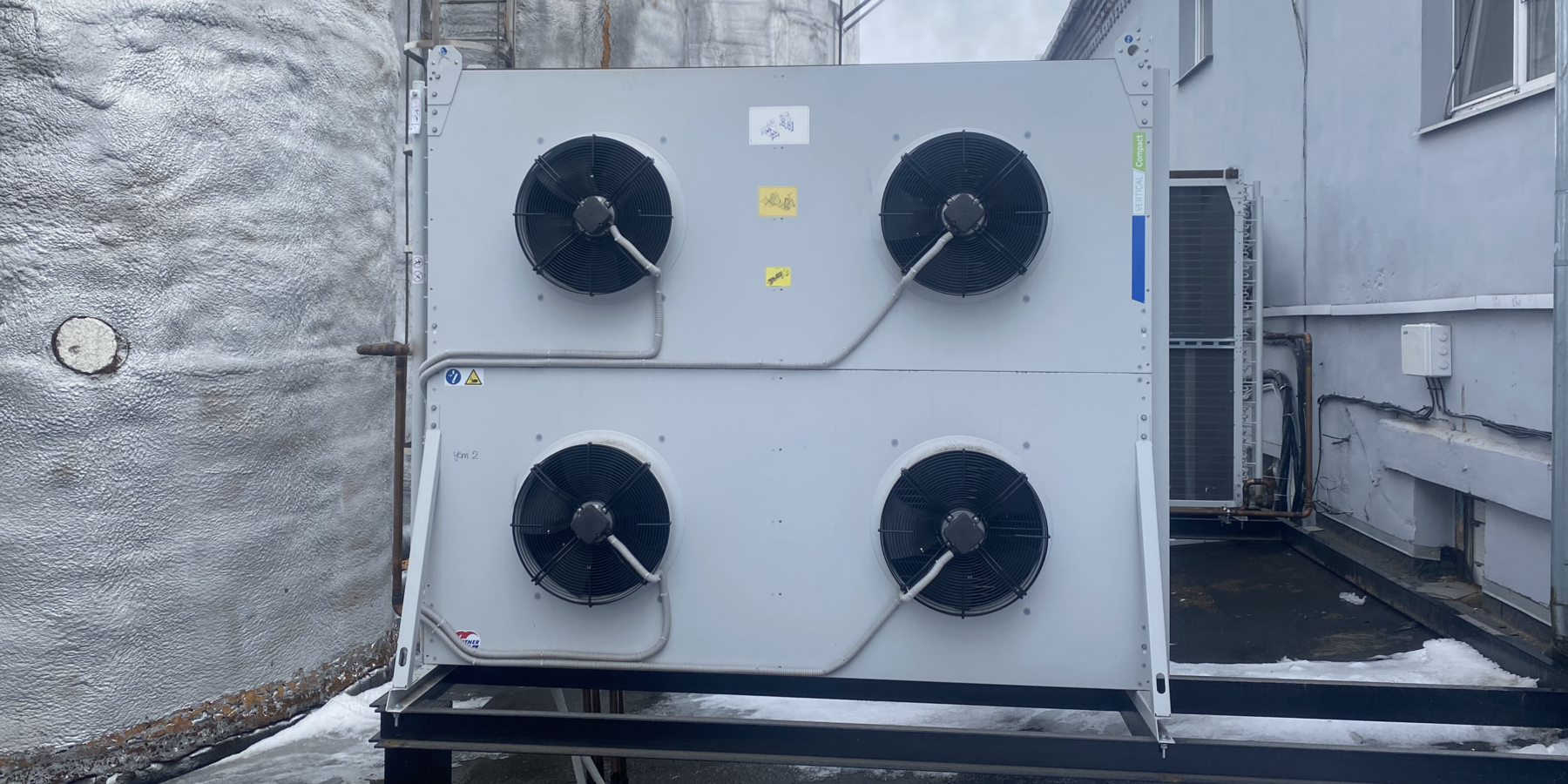

Повітряний конденсатор – це теплообмінний пристрій, де відбувається конденсація парів холодоагенту, який використовують холодильні установки або промислові системи охолодження. Основне завдання конденсатора – відводити тепло, що виділяється під час стиснення і конденсації холодоагенту, за рахунок інтенсивного теплообміну з навколишнім повітрям.
Конденсатори повітряного охолодження необхідні для функціонування різного технологічного обладнання: холодильних машин, кондиціонерів, холодильних установок та багатьох інших систем. Без правильно підібраного та ефективно працюючого конденсатора неможливо досягти потрібних параметрів охолодження. У цій статті ми детально розглянемо, що таке конденсатори повітряного охолодження, як вони влаштовані, як працюють та як їх правильно обирати.

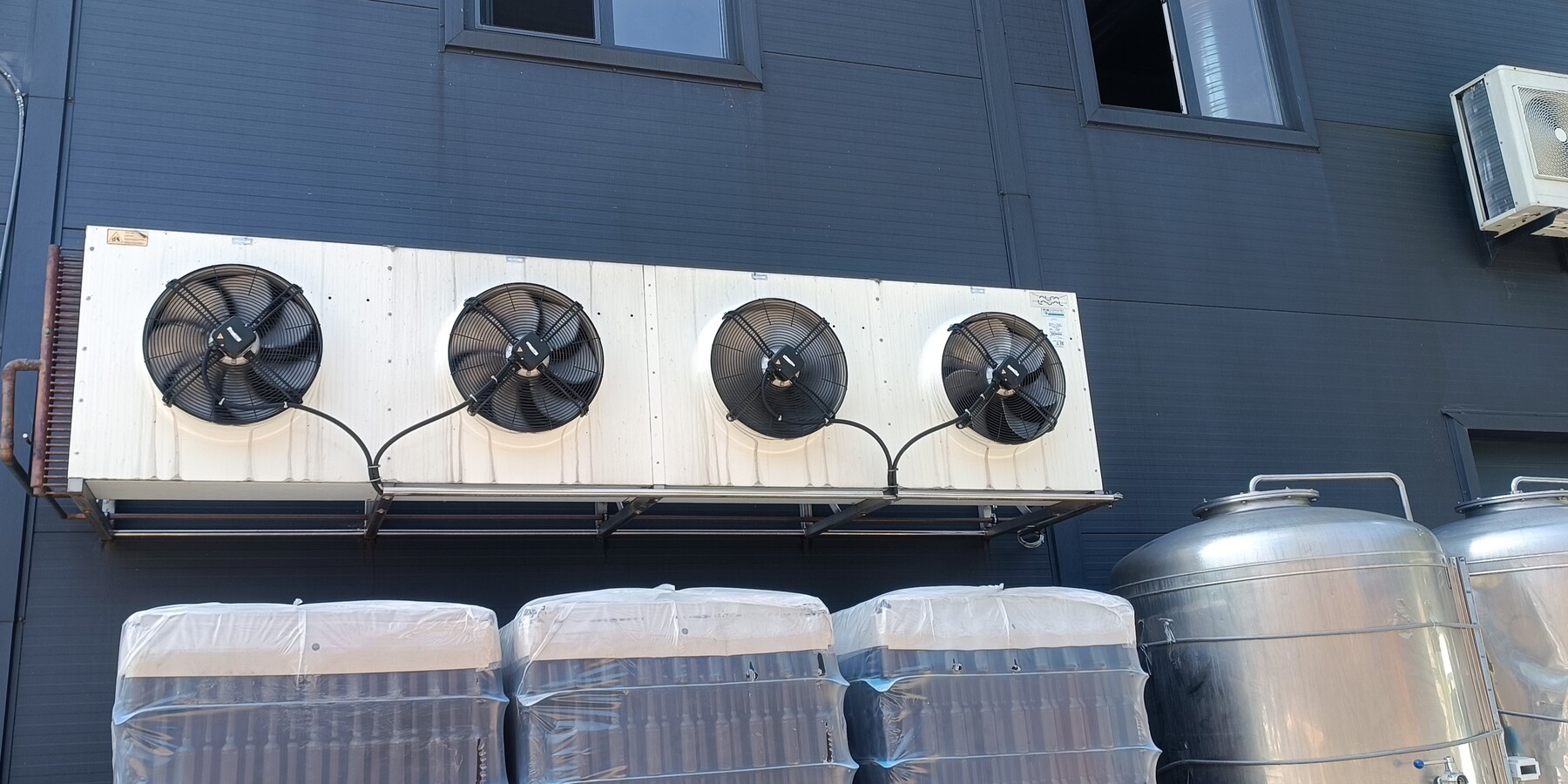

За своєю конструкцією конденсатори повітряного охолодження бувають різних типів: трубчасті, пластинчасті, спіральні. Вони можуть розташовуватися вертикально або горизонтально, а також можуть оснащуватися вентиляторами для примусової циркуляції повітря. Їх зовнішній вигляд варіюється від компактних блоків до значних агрегатів, що займають великі площі.
Різновиди повітряних конденсаторів
Повітряні конденсатори відрізняються за конструкцією, матеріалами, розмірами, продуктивністю та областю застосування. Основні види:
- Трубчасті конденсатори – мають трубчасту структуру, по якій циркулює холодоагент, з ребрами або без них для збільшення теплообміну.
- Пластинчасті конденсатори – складаються з плоских пластин, між якими циркулює холодоагент.
- Спіральні конденсатори – являють собою спіральну конструкцію з труб, по яких тече холодоагент.
- Випарні конденсатори – поєднують у собі функції випарника та конденсатора, використовуючи ефект випарного охолодження.
Вибір типу конденсатора визначається потрібною продуктивністю, умовами експлуатації, габаритами та іншими факторами.
Влаштування й особливості конструкції повітряного конденсатора
Конденсатор повітряного охолодження – це складний агрегат, що складається з багатьох елементів, кожен з яких виконує свою важливу задачу:
- Теплообмінна поверхня складається з трубок, пластин і ребер, які забезпечують ефективний теплообмін. Холодоагент, що проходить через трубки, контактує з повітрям, і тепло відводиться завдяки великій кількості тонких ребер, які збільшують площу теплообміну.
- Корпус – не просто зовнішня оболонка, а важлива частина конструкції, яка захищає внутрішні елементи від механічних пошкоджень, бруду та пилу, а також спрямовує повітряний потік через теплообмінник. Корпус виготовляється з міцних і корозійностійких матеріалів, що забезпечує довговічність конденсатора.
- Вентилятори – створюють повітряний потік, який проходить через теплообмінні елементи. Вони є найважливішою частиною системи охолодження, оскільки саме вони забезпечують постійний рух повітря, сприяючи ефективному відведенню тепла.
- Кріпильні елементи – забезпечують надійну фіксацію всіх частин пристрою і допомагають утримувати конденсатор на місці незалежно від умов експлуатації.
- Вхідні і вихідні патрубки – з'єднують конденсатор із системою, через яку циркулює холодоагент. Вони відповідають за правильне подання і відведення холодоагенту, підтримуючи його стабільний рух через систему.
Ця проста, але ефективна конструкція дозволяє конденсаторам повітряного охолодження справлятися із завданнями відведення тепла у найрізноманітніших системах – від промислових холодильних установок до систем кондиціонування повітря.
Принцип роботи повітряного конденсатора
Принцип роботи повітряного конденсатора полягає в тому, що він забирає тепло від холодоагенту (робочої речовини в системі) і передає його повітрю. Коли холодоагент нагрівається, він надходить у конденсатор у вигляді газу. Газ проходить через трубки, оточені безліччю пластин, які допомагають краще передавати тепло. В цей час вентилятори обдувають ці трубки повітрям, охолоджуючи холодоагент.
Коли температура холодоагенту достатньо знижується, він перетворюється з газу на рідину і знову повертається в систему для подальшої роботи. Таким чином, конденсатор допомагає системі позбутися зайвого тепла і підтримувати правильну температуру.
Продуктивність конденсаторів повітряного охолодження залежить від температури навколишнього повітря. Якщо повітря прохолодне, конденсатор працює краще, охолоджуючи холодоагент швидше. Це робить повітряні конденсатори корисними в місцях, де немає доступу до води для охолодження або важливо скоротити її використання.
Якщо повітря занадто тепле, ефективність конденсатора знижується, але правильне налаштування вентиляторів і покращена теплообмінна поверхня можуть допомогти підтримувати роботу системи навіть у спекотних умовах.
Як вибрати та розрахувати холодопродуктивність конденсатора?
Конденсатори повітряного охолодження відводять тепло від холодоагенту, і для їх правильного вибору потрібно враховувати кілька важливих параметрів: температуру, тиск і властивості самого холодоагенту. Ці фактори допомагають визначити, наскільки ефективно працюватиме система.
В основі будь-якої холодильної системи лежать компресор і конденсатор. Компресор стискає холодоагент, створюючи холод, а конденсатор виводить тепло із системи. Якщо потужність конденсатора не відповідатиме потужності компресора, це призведе до перегріву системи, зниження її ефективності та підвищеного споживання енергії.
Потужність компресора показує, скільки тепла потрібно розсіяти через конденсатор. Чим потужніший компресор, тим більше тепла він виділяє, а значить, потрібен більш потужний конденсатор. Для розрахунку використовуються прості формули, які враховують потужність компресора, температуру навколишнього середовища та інші параметри.
Приклад розрахунку: Уявімо, що у вас є компресор потужністю 5 кВт, а його споживана потужність – 1,5 кВт. Щоб зрозуміти, яке теплове навантаження лягає на конденсатор, скористаємося формулою:
Qcond = Qcomp + Wcomp
де:
- Qcond — це навантаження на конденсатор у кВт;
- Qcomp — холодопродуктивність компресора у кВт;
- Wcomp — споживана потужність компресора у кВт.
У нашому прикладі теплове навантаження на конденсатор становитиме 6,5 кВт. Але для більш надійної роботи системи зазвичай додають запас потужності – 15%. Тоді розрахунок виглядатиме так:
Qcond з запасом = Qcond + (Qcond × 0,15)
У результаті отримуємо: конденсатор повинен розсіювати приблизно 7,5 кВт тепла.
Вибираючи конденсатор, потрібно враховувати не тільки його теплову потужність, але й розміри, доступне місце для установки, тип (повітряний або водяний) і умови експлуатації, наприклад, температуру навколишнього середовища та вологість повітря.
