Конструкція сухих вентиляторних градирень

Такі складні інженерні системи, як сухі градирні вентиляторні, призначені для охолодження різних технологічних процесів без використання води. Їх особливість – це передача тепла через спеціальні теплообмінні елементи, в яких циркулює рідина, що охолоджує. Вентилятори у свою чергу забезпечують постійний повітряний потік для ефективного відведення тепла.

Грамотний розрахунок сухої градирні потребує чіткого розуміння того, що це за система та з чого вона складається. Розглянемо докладніше основні елементи конструкції.

---

Теплообмінні модулі з ребристими трубами

Теплообмінні модулі – основний елемент конструкції сухих градирень. Він відповідає за процес відведення тепла від робочої рідини. Ці блоки складаються з ребристих труб, якими рухається гаряча вода, що вимагає охолодження.

Ребристість збільшує площу поверхні теплообміну, а це дозволяє більш ефективно передавати тепло повітрю, що проходить через модулі. Відповідно, суха градирня швидше знижує температуру робочої рідини. Ребристість особливо корисне в умовах обмеженого об'єму конструкції, де потрібна максимальна ефективність тепловіддачі.

Зазвичай ребристі труби виготовляються із металів із високою теплопровідністю, таких як алюміній або мідь. Рекомендується, щоб матеріал був стійкий до корозії, так як сухі градирні експлуатуються переважно на відкритому повітрі, а тому піддаються впливу навколишнього середовища.

---

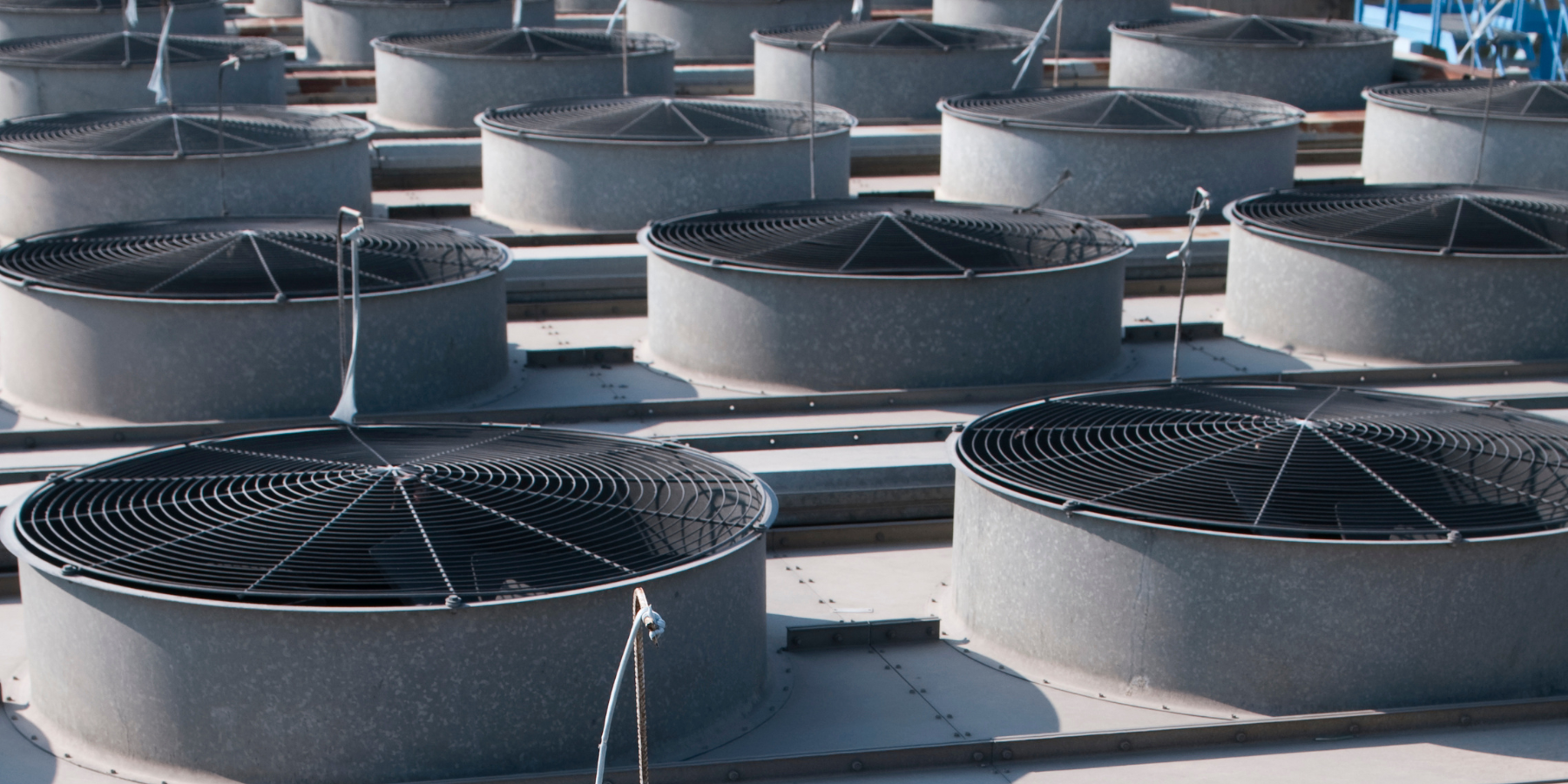

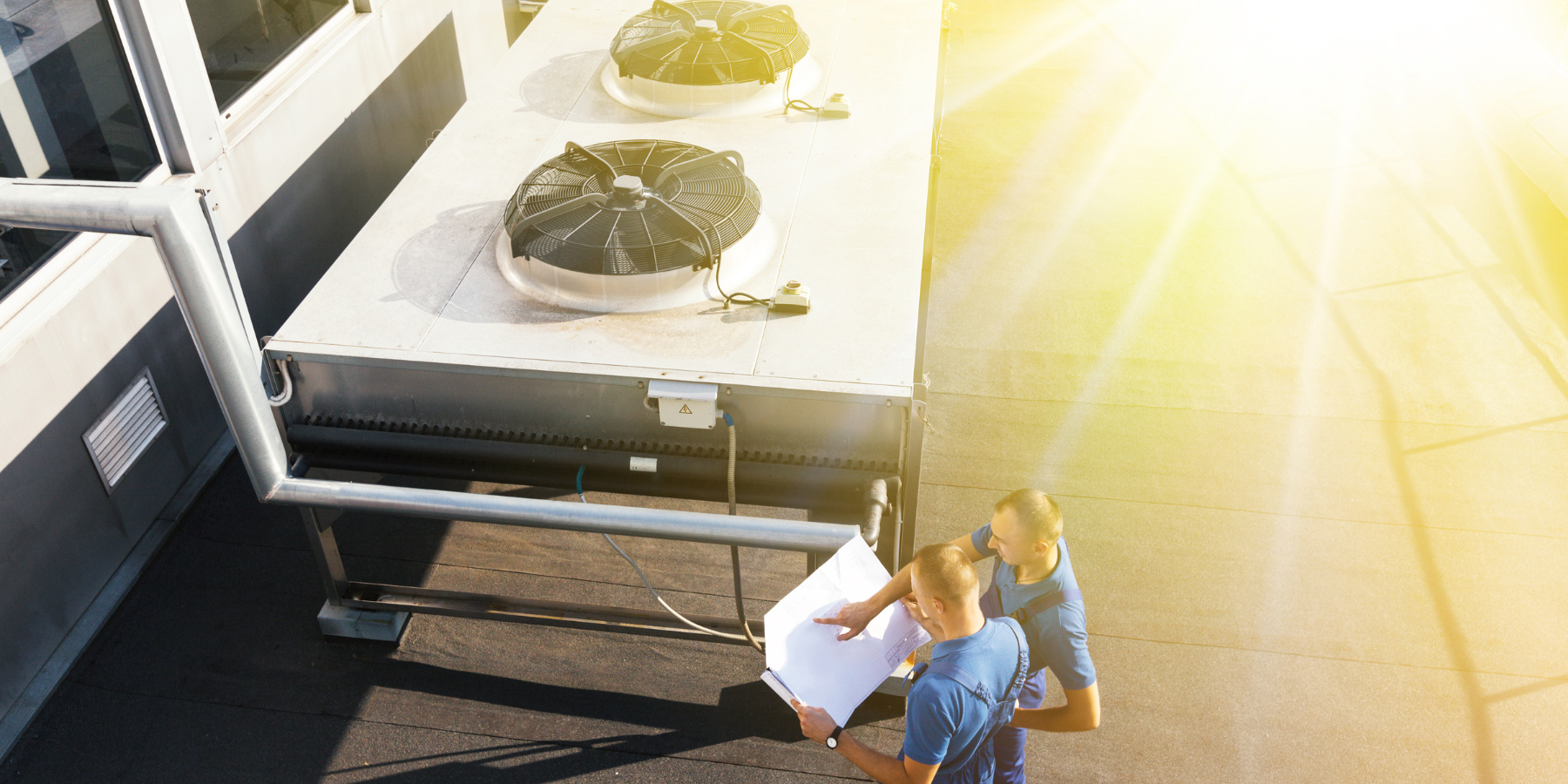

Вентилятори осьового типу

Вентилятори в драйкулерах забезпечують подачу повітря та його рух навколо теплообмінних модулів. Як правило, використовуються осьові вентилятори, оскільки вони здатні створити потужний спрямований потік із мінімальними витратами енергії.

Осьові вентиляційні пристрої характеризуються високою продуктивністю, що необхідно для ефективного охолодження. Вони дозволяють швидко обдувати ребристі труби теплообмінників і відводити від них тепло.

Для підвищення продуктивності системи та зниження енерговитрат сухі градирні оснащуються вентиляторами зі змінною швидкістю. Таке обладнання дозволяє регулювати інтенсивність обертання лопатей в залежності від температури повітря та рідини, що охолоджується. Це допомагає зберегти енергію та уникнути зайвого шуму при низьких навантаженнях.

Градирня суха обов'язково повинна комплектуватися надійними та довговічними вентиляторами. Лопаті зазвичай виготовляються з легких та міцних матеріалів, таких як алюміній або композити. Переваги очевидні – зниження загального навантаження на двигун вентилятора, а також збереження лопат у робочому стані, незважаючи на вплив високої вологості та атмосферних опадів.

---

Несуча конструкція

Суха вентиляторна градирня – це габаритне та важке обладнання, тому для нього потрібна якісна конструкція, що несе. Вона виконує кілька важливих функцій:

• забезпечує міцність;

• сприяє стійкості;

• гарантує безпеку усієї системи;

• підтримує теплообмінні модулі, вентилятори та всі трубопроводи;

• забезпечує оптимальні умови роботи всіх елементів.

Несуча конструкція виготовляється з високоякісних сталей з антикорозійним покриттям, що дозволяє витримувати значні навантаження і чинити опір впливу агресивних факторів навколишнього середовища. Деякі сухі градирні мають додаткові захисні покриття або виготовляються з композитних матеріалів, стійких до корозії. Все це потрібно для забезпечення довговічності навіть у найскладніших кліматичних умовах.

Для стійкості та безпеки вся конструкція розраховується з урахуванням вітрових та сейсмічних навантажень. Це необхідно для великих градирень, які встановлюються на відкритих майданчиках і зазнають впливу сильних поривів вітру та інших природних явищ. Залежно від розмірів та умов експлуатації передбачається додаткове кріплення до фундаменту або монтаж на спеціальні анкерні болти – вони забезпечують кращу стійкість.

---

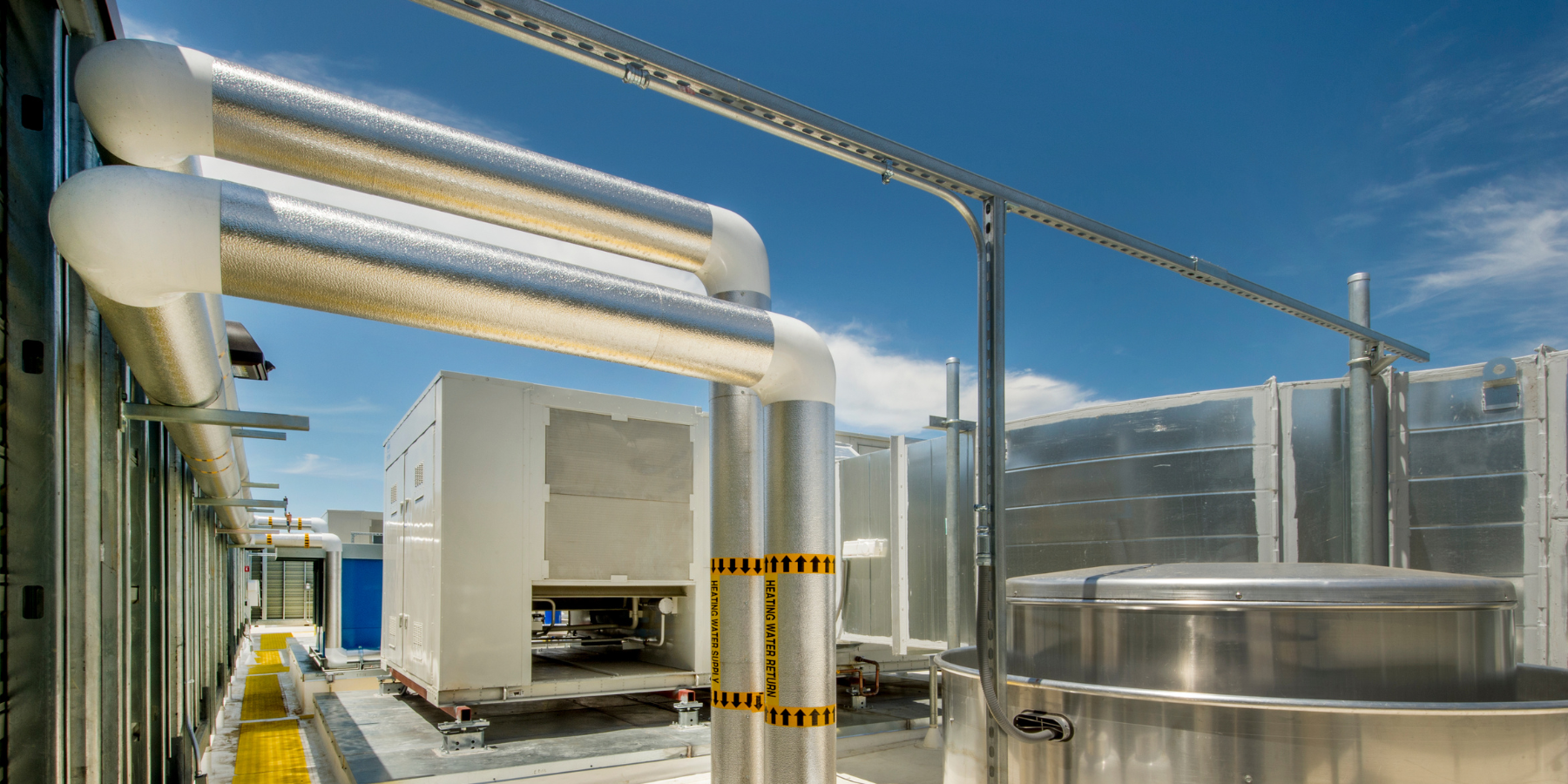

Система трубопроводів для подачі та відведення рідини

Для оптимальної продуктивності, яку може забезпечити суха градирня, розрахунок контуру займає центральне місце у всій системі. Трубопроводи сприяють подачі гарячої рідини в теплообмінні модулі та відведення охолодженої води або спеціального розчину назад у технологічний процес.

Магістралі проектуються так, щоб забезпечити мінімальні втрати тиску під час транспортування рідини. Труби, що використовуються, виготовляються з нержавіючої сталі або спеціальних композитних матеріалів, стійких до високих температур і хімічних впливів. Також вони захищені від корозії, що продовжує термін їхньої служби та знижує потребу в ремонті та заміні.

Іноді трубопроводи додатково ізолюються для мінімізації тепловтрат у процесі подачі гарячої рідини в градирню. Це дозволяє зберегти ефективність системи та запобігти перегріву навколишніх конструкцій та обладнання.

Сухі вентиляторні градирні нерідко оснащуються клапанами та регуляторами, які призначені для контролю потоку рідини та підтримання оптимальних температурних умов. Це потрібно для стабілізації роботи та запобігання перегріву або, навпаки, надмірного охолодження рідини.

---

Система управління

Система управління відповідає за контроль роботи вентиляторів та підтримання температурних параметрів у градирні відповідно до встановлених вимог. Особливості:

• система керування стежить за температурою рідини та навколишнього повітря, регулюючи швидкість роботи вентиляторів залежно від поточних умов. Наприклад, у холодну пору року або за низьких навантажень вентилятори можуть працювати на мінімальній швидкості, знижуючи енерговитрати. У разі підвищення температури, вони автоматично переходять на більш високі обороти, забезпечуючи необхідне охолодження;

• суха вентиляторна градирня комплектується програмованими логічними контролерами (ПЛК), які дозволяють автоматизувати процеси та контролювати роботу всіх елементів системи. Датчики можуть бути інтегровані із системами віддаленого моніторингу, допомагаючи стежити за станом обладнання в режимі реального часу та своєчасно усувати можливі проблеми;

• важлива частина системи керування – функція аварійного вимкнення. У разі несправності або перевантаження, яке зазнає суха градирня, система автоматично зупиняє роботу для запобігання поломці або аварії. Це забезпечує як безпеку роботи обладнання, так і захист від пошкоджень, що теоретично можуть призвести до тривалих простоїв та високих витрат на ремонт.

Нові автоматизовані органи управління дозволяють значно підвищити точність регулювання та знизити енерговитрати за рахунок оптимального розподілу навантажень.

Сухі вентиляторні градирні – це ефективні системи охолодження, що складаються з теплообмінних модулів з ребристими трубами, осьових вентиляторів, конструкції, що несе, системи трубопроводів і органів управління. Кожен елемент виконує своє завдання, забезпечуючи надійну роботу та продуктивне охолодження без використання води.
