Стабільність водопостачання – це не лише питання комфорту, а й критична вимога для безперебійної роботи промислового обладнання. Будь-які стрибки тиску або некоректна робота насосної групи можуть призвести до аварійних зупинок виробничих ліній, пошкодження запірної арматури та виходу з ладу дорогих теплообмінників. Наприклад, якщо ви плануєте купити чиллер для охолодження термопластавтоматів або системи кондиціювання будівлі, ви повинні розуміти: його ефективність безпосередньо залежить від стабільної подачі теплоносія, яку забезпечує саме правильно налаштована насосна станція.
У цьому матеріалі ми детально розберемо, як виконується налаштування автоматики насосної станції, розглянемо фізику процесу та нюанси, про які часто мовчать в інструкціях виробника.

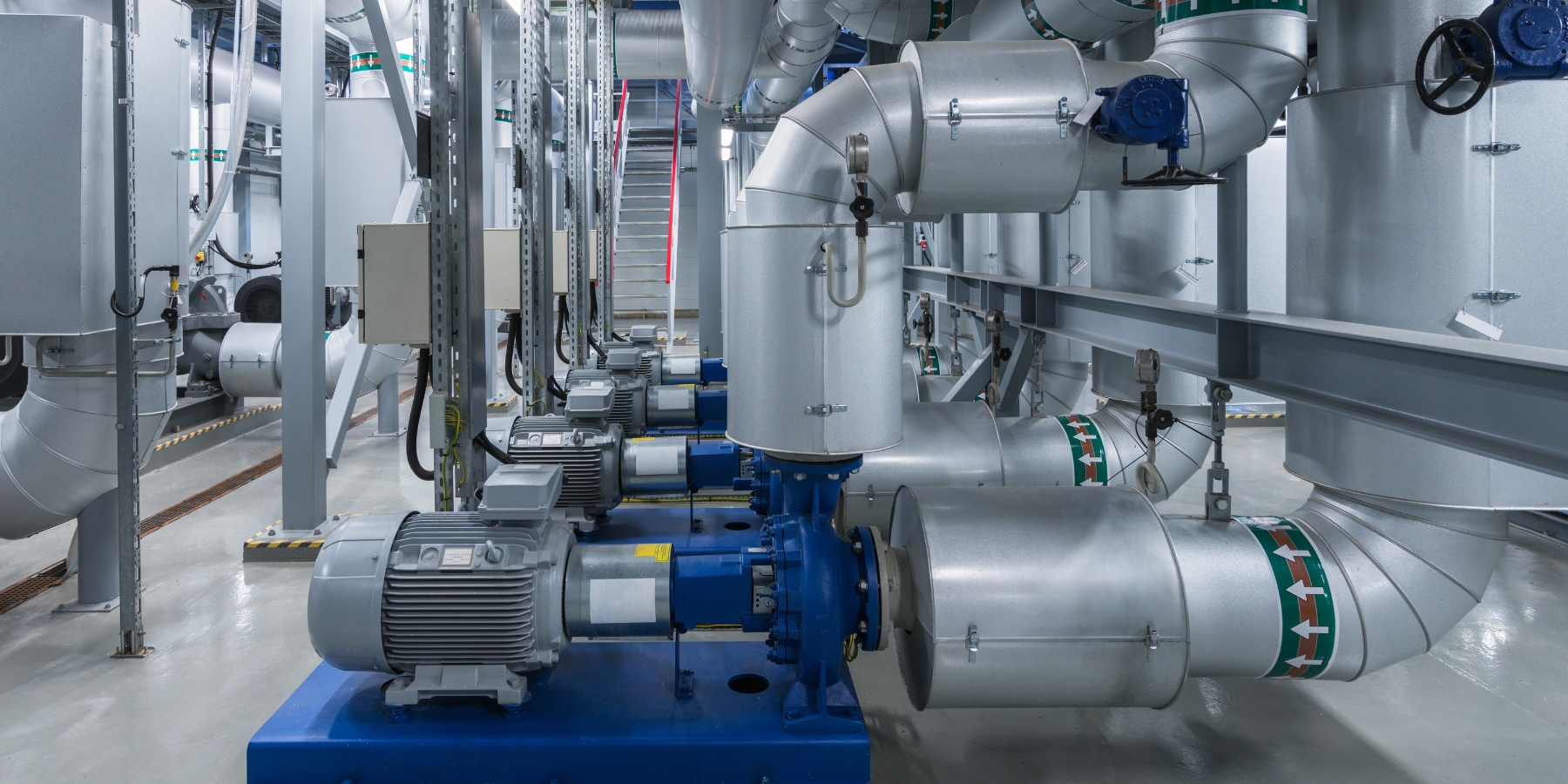

Основи функціонування: з чого складається вузол керування
Класична насосна станція працює за принципом підтримки тиску в заданому діапазоні. «Мозком» цієї системи, у найпоширенішому варіанті, виступає електромеханічне реле (найчастіше серії PM-5 або його промислові аналоги). Однак саме по собі реле не може забезпечити плавність роботи – воно працює в тандемі з гідроакумулятором.
Коли ми говоримо про регулювання автоматики насосної станції, ми маємо на увазі комплексне налаштування взаємодії трьох елементів:
- Насос: створює напір.
- Гідроакумулятор (ГА): згладжує гідроудари, забезпечує запас води та мінімізує кількість пусків двигуна.
- Реле тиску: замикає та розмикає ланцюг живлення двигуна при досягненні певних показників на манометрі.
У складніших промислових системах замість механіки використовуються частотні перетворювачі (інвертори), які підтримують стабільний тиск шляхом зміни обертів двигуна. Це найбільш ефективне регулювання автоматики на воду, проте в рамках цієї статті ми зосередимося на класичній релейній схемі, яка використовується у 80% випадків.
Підготовчі роботи перед втручанням у систему
Перш ніж брати в руки викрутку, необхідно переконатися, що система гідравлічно справна. Найпоширеніша помилка – намагатися відрегулювати автоматику при несправному гідроакумуляторі. Якщо гумова мембрана ("груша") всередині бака пошкоджена або в ньому немає повітря, коректне налаштування неможливе фізично – насос буде вмикатися миттєво при відкритті крана (ефект "тактування").
Діагностика тиску повітря в гідроакумуляторі
Це фундамент налаштування. Процедура виглядає так:
- Вимкніть насос від електромережі.
- Повністю злийте воду з системи (відкрийте найближчий кран, поки манометр не покаже 0).
- Перевірте тиск повітря в ніпелі бака автомобільним манометром.
Норма тиску повітря має бути на 10% меншою, ніж тиск увімкнення насоса. Детальніше про цей етап ми писали в матеріалі «Налаштування реле тиску насосної станції своїми руками», де розписані розрахункові формули для баків різного об'єму. Якщо з ніпеля тече вода – мембрана розірвана і потребує заміни.
Покрокове налаштування автоматики насосної станції: робота з реле типу PM-5
Після перевірки бака можна переходити до електричної частини. Зніміть пластикову кришку реле. Ви побачите дві пружини з гайками: велику і малу. Важливо розуміти, що вони регулюють не просто «верх» і «низ», а взаємозалежні параметри.
- Налаштування тиску увімкнення (Нижня межа)
За це відповідає велика пружина.
- Обертання гайки за годинниковою стрілкою (затискання пружини) збільшує тиск, при якому насос запуститься.
- Обертання проти годинникової стрілки – зменшує.
Для більшості побутових та напівпромислових систем стандартне налаштування увімкнення становить 1.4–1.8 бар.
- Регулювання дельти (Інтервал роботи)
За це відповідає мала пружина. Багато хто помилково вважає, що вона відповідає за тиск вимкнення. Насправді вона регулює різницю (∆P) між увімкненням та вимкненням.
- Затискаючи малу пружину, ви збільшуєте розрив між стартом і зупинкою. Тобто, якщо старт на 1.5 бар, а дельта налаштована на 1 бар, насос вимкнеться на 2.5 бар. Якщо ви затиснете малу пружину сильніше, збільшивши дельту до 1.5 бар, вимкнення відбудеться вже на 3.0 бар.
Як відрегулювати автоматику на насосній станції правильно? Рекомендована різниця становить 1.0–1.5 бар. Занадто мала дельта призведе до частих включень насоса, що перегріває обмотки статора. Занадто велика – змусить мембрану гідроакумулятора розтягуватися понад норму, скорочуючи її ресурс.
Важливо: Ніколи не виставляйте тиск вимкнення вище, ніж максимальний напір вашого насоса. Насос просто не зможе досягти цієї позначки і працюватиме без зупинки, доки не згорить. Це схоже на ситуацію з пневматикою: якщо ви читали нашу статтю «Покрокова інструкція першого запуску компресора», то знаєте, що робота обладнання на межі можливостей критично знижує його моторесурс.
Захист від сухого ходу та електронні контролери потоку
Класичне реле тиску не бачить наявності води в системі. Якщо свердловина пересохне або в магістралі зникне вода, реле тиску триматиме контакти замкнутими, чекаючи набору тиску. Насос працюватиме «на суху», що призведе до деформації дифузорів та виходу з ладу гідравлічної частини за лічені хвилини.
Для запобігання цьому використовують:
- Реле сухого ходу (механічне): розмикає ланцюг при падінні тиску нижче критичного (зазвичай 0.4–0.8 бар).
- Контролери потоку (Presscontrol): це більш сучасне налаштування автоматики насосної станції. Прилад реагує не лише на тиск, а й на рух води. Як тільки проток припиняється, автоматика вимикає насос із затримкою в кілька секунд.
Електронні контролери часто не мають регулювань вимкнення – вони вимикають насос тоді, коли він набере свій фізичний максимум і проток зупиниться. Це слід враховувати при підборі труб та арматури, щоб вони витримали цей тиск.
Типові несправності та способи їх усунення
Навіть досвідчені інженери іноді стикаються з нестандартною поведінкою системи. Ось кілька маркерів проблем:
- Тиск зростає стрибкоподібно, стрілка манометра смикається.
Причина: Відсутність повітря в гідроакумуляторі або його малий об'єм. - Насос довго не може набрати тиск вимкнення.
Причина: Знос робочого колеса, падіння напруги в мережі або занадто високий поріг відключення на реле. У цьому контексті корисно згадати принципи підбору силового обладнання, які ми розглядали у статті «Як правильно вибрати компресор» – для насосів також діє правило запасу потужності. Якщо насос підібраний "впритул", він не зможе коректно працювати з автоматикою на верхніх межах. - Реле не спрацьовує чітко (іскрить, залипає).
Причина: Окислення контактної групи. Механічні реле є витратним матеріалом, їх рекомендовано міняти раз на 3-5 років залежно від вологості приміщення.
Професійний підбір та сервіс від експертів
Розуміння того, як відрегулювати автоматику на насосній станції, дозволяє вирішити більшість побутових проблем та дрібних несправностей на виробництві. Однак промислові системи охолодження, водопостачання та пожежогасіння вимагають значно глибшого підходу, включаючи гідравлічні розрахунки, підбір частотних перетворювачів та інтеграцію в систему диспетчеризації.
Неправильно налаштована автоматика – це не просто незручність, це прямий шлях до дорогого ремонту чиллера або зупинки технологічного процесу.
