Градирні – це найважливіші елементи системи охолодження на великих промислових об'єктах. Заводи, електростанції та нафтопереробні комплекси виділяють величезну кількість тепла в процесі своєї роботи, і градирні допомагають відводити це тепло. Ці конструкції, зовні схожі на вежі, забезпечують охолодження великих обсягів води, знижуючи навантаження на екологію та підтримуючи стабільність роботи промислового обладнання. Градирні дозволяють підтримувати робочі процеси в умовах інтенсивного тепловиділення, забезпечуючи стабільну роботу в найскладніших умовах.
Градирні: коротко про головне
Градирні - це важливі установки, призначені для охолодження води в промислових процесах. Основне їх завдання - відводити надлишкове тепло від обладнання, підтримуючи оптимальну температуру для безперебійної роботи. Вони необхідні для того, щоб обладнання на великих підприємствах працювало стабільно, не перегрівалося і функціонувало максимально ефективно.
Принцип роботи градирень заснований на природному процесі випаровування. Коли нагріта вода потрапляє в систему, вона розпилюється і контактує з повітрям, що надходить ззовні. При цьому частина води випаровується, забираючи тепло, а рідина, що залишилася, охолоджується. Охолоджена вода потім повертається у виробничий процес, що дозволяє використовувати її повторно. Цей метод забезпечує надійне охолодження і знижує загальні витрати на водопостачання, оскільки вода ефективно циркулює і оновлюється.
Градирні затребувані в різних галузях, включаючи енергетику, нафтохімію, металургію та харчову промисловість. Вони також активно застосовуються в системах кондиціонування повітря на великих об'єктах, таких як торгові центри та офісні будівлі. Використання градирень дозволяє значно скоротити обсяг споживаної води, що робить виробництво більш екологічним та рентабельним.
Класифікація градирень за типами
Існує кілька типів градирень для охолодження води, які розрізняються за конструкцією та принципом дії:
- Вентиляторні градирні - оснащені вентиляторами для примусової подачі повітря.
- Баштові градирні - високі споруди баштового типу, в яких повітря рухається за рахунок природної тяги.
- Ежекційні градирні - використовують енергію струменя води для підсмоктування повітря. Відрізняються простотою конструкції.
- Зрошувальні градирні - вода стікає по спеціальному зрошувачу, що збільшує площу контакту з повітрям.
- Сухі градирні закритого типу - охолодження відбувається без прямого контакту води з повітрям, через теплообмінник.
- Мокрі градирні закритого типу - поєднують переваги сухих та випарних градирень.
- Перехреснотокові градирні - потоки води і повітря рухаються перпендикулярно один до одного.
- Протитокові градирні - вода і повітря рухаються назустріч один одному.
Кожен тип має свої особливості та область застосування. Вибір типу градирні залежить від масштабів підприємства, умов експлуатації та вимог до ефективності охолодження.

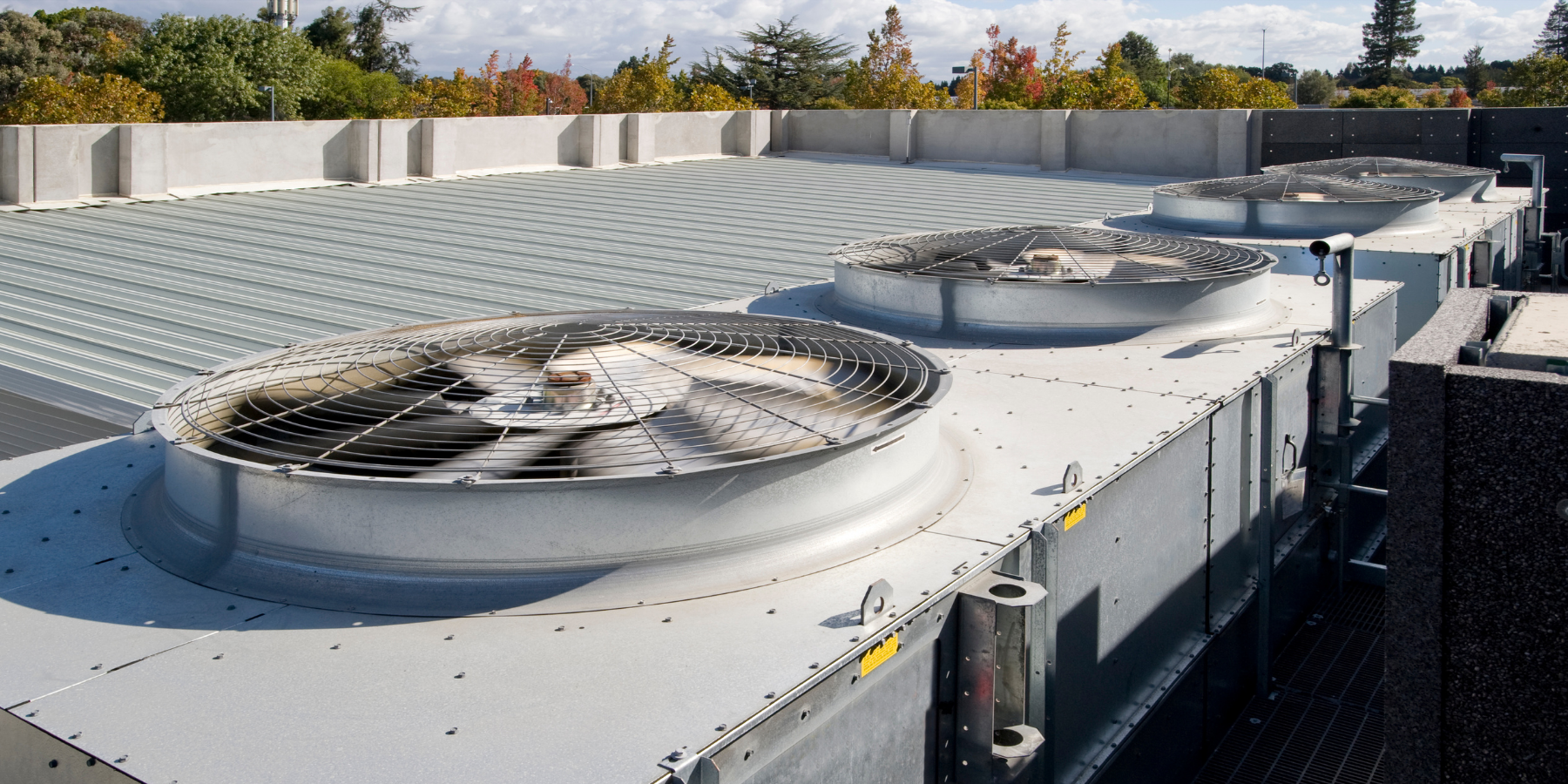

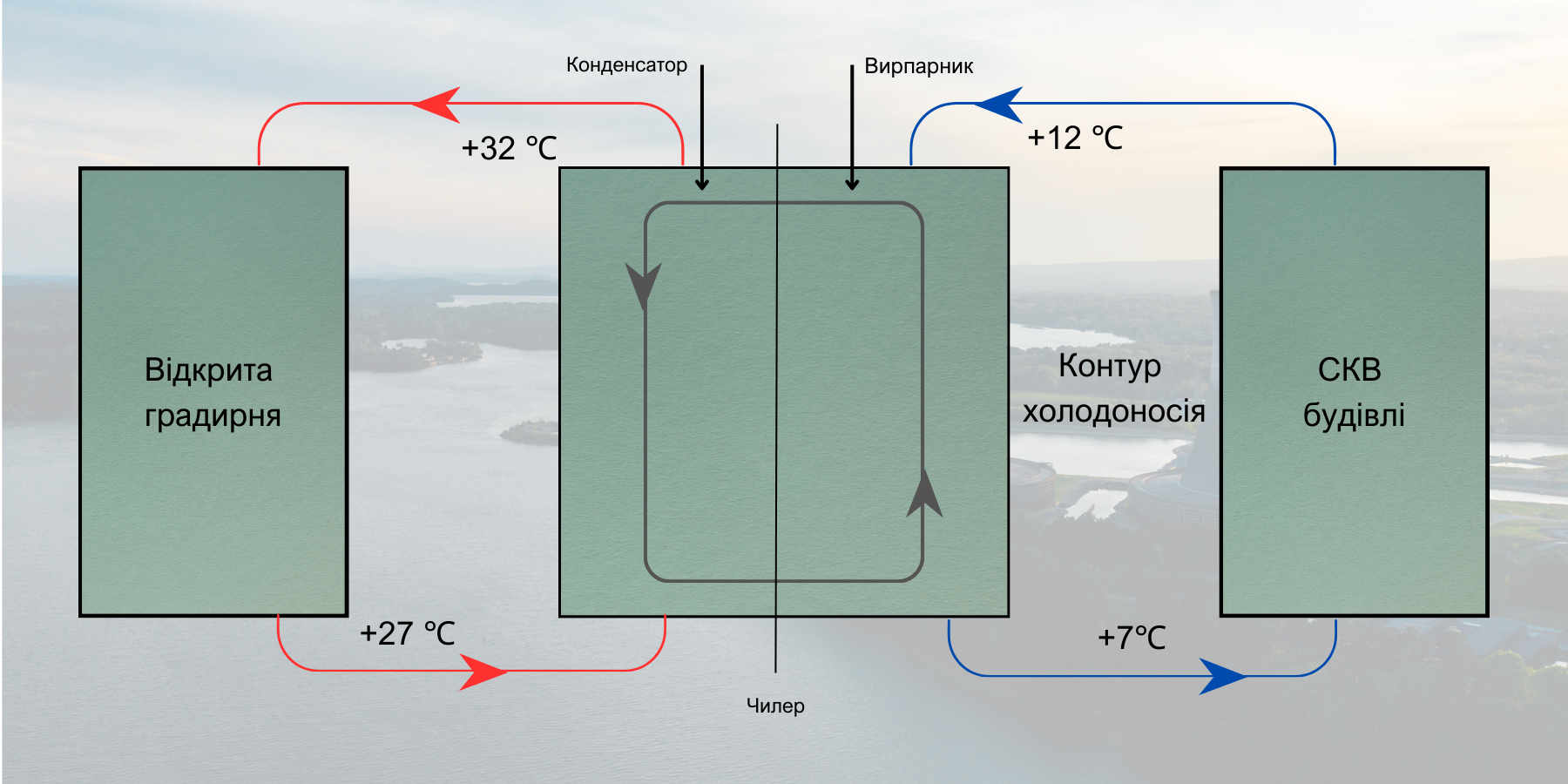

Вентиляторна градирня
Градирні вентиляторні використовуються в різних галузях промисловості через свою компактність та здатність ефективно охолоджувати воду. Ці установки застосовують на нафтопереробних заводах, у хімічній промисловості, на електростанціях та в системах кондиціонування великих будівель. Їх основне завдання – охолодження нагрітої в процесі роботи обладнання води, щоб її можна було повторно використовувати в технологічному циклі.
Принцип роботи вентиляторної градирні складається з таких етапів:
- Гаряча вода надходить у верхню частину градирні.
- Вода розподіляється по зрошувачу – спеціальному пристрою, який збільшує площу контакту води з повітрям.
- Вентилятор, що знаходиться у верхній або нижній частині установки, створює сильний повітряний потік.
- Вода, стікаючи по зрошувачу, контактує з потоком повітря, що сприяє частковому випаровуванню.
- Відбувається охолодження води за рахунок випаровування частини рідини.
- Охолоджена вода збирається в піддоні градирні і направляється назад у систему для повторного використання.
Конструкція вентиляторної градирні складається з декількох елементів, що забезпечують її ефективну роботу. Корпус, найчастіше виготовлений зі склопластику або металу, захищає внутрішні частини установки і забезпечує міцність всієї конструкції.
Система водорозподілу, що складається з труб і форсунок, рівномірно подає воду на зрошувач. Сам зрошувач являє собою блоки спеціальної форми, виконані з пластику або дерева, які збільшують площу контакту води з повітрям, що прискорює процес охолодження.
Основну роботу з руху повітря виконує вентилятор, оснащений приводом, а охолоджена вода збирається у водозбірному басейні і повертається в технологічний цикл. Для запобігання виносу крапель води в атмосферу передбачений каплевловлювач, який повертає в систему випарувану воду.
Ефективність вентиляторних градирень досягає 85–90%, тому вони є переважними для промислових об'єктів, що потребують стабільного та надійного охолодження.

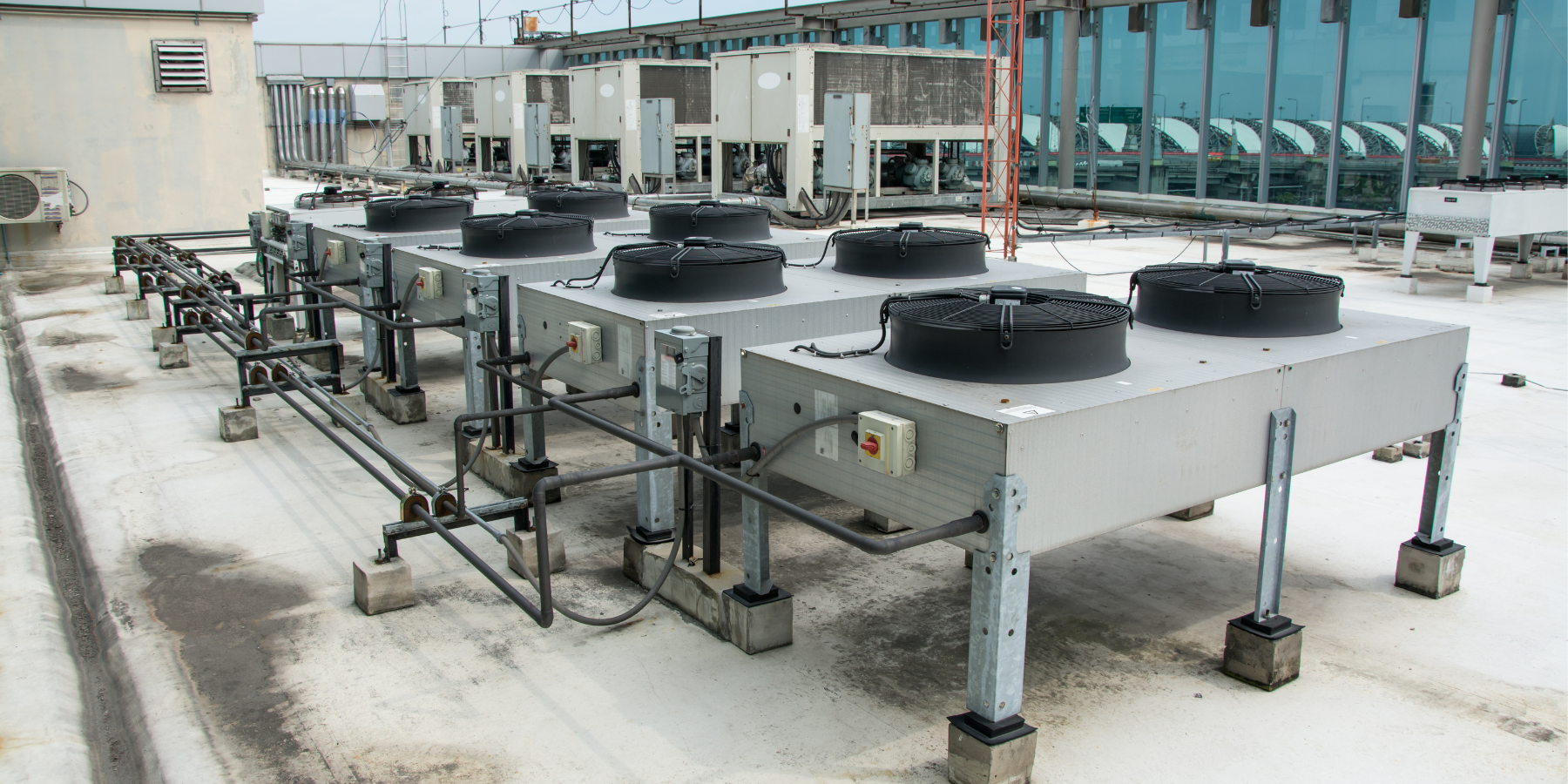

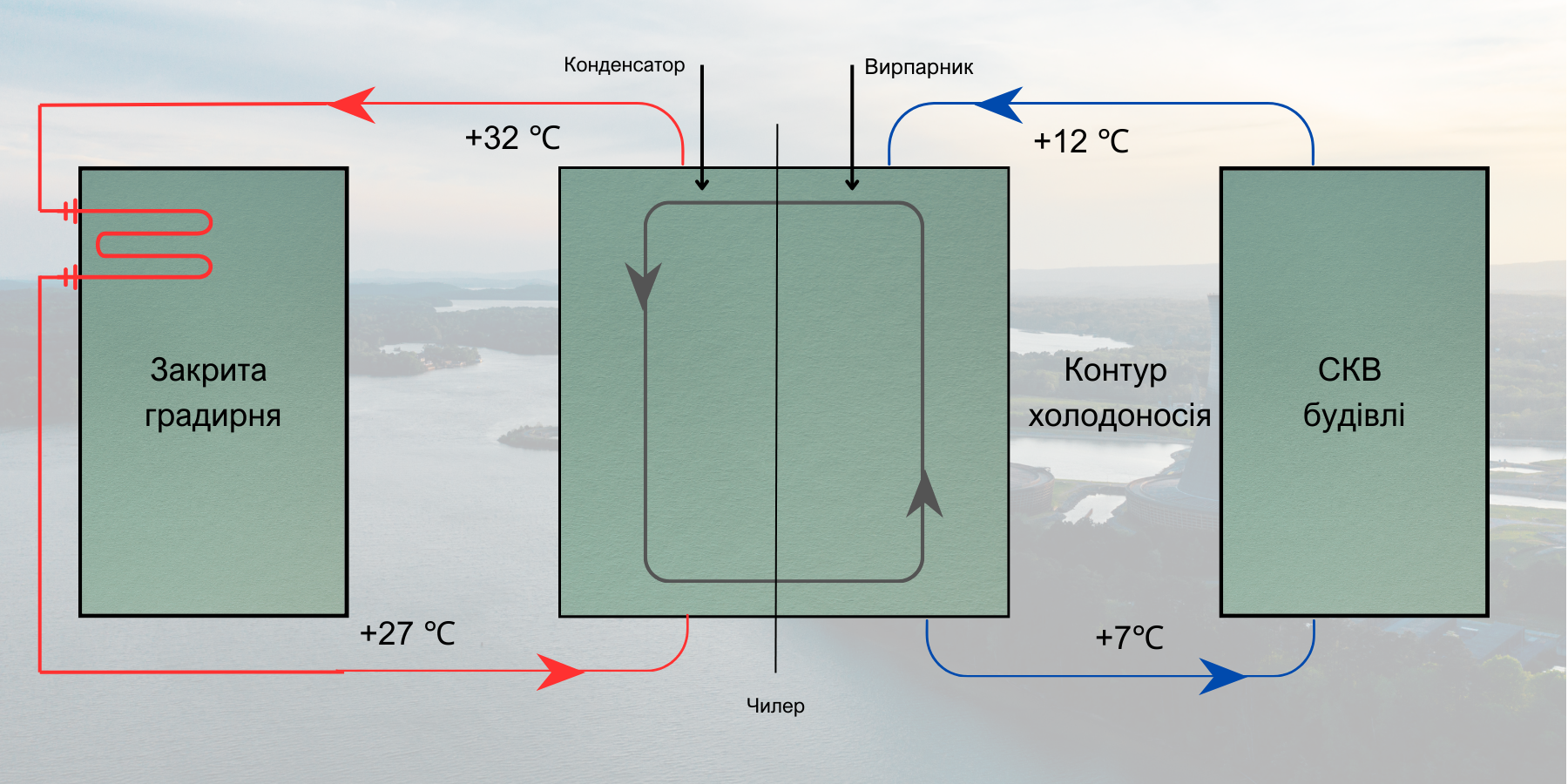

Суха градирня закритого типу
Суха градирня закритого типу - це елемент промислових систем охолодження, часто в тих регіонах, де вода є дефіцитним ресурсом, або де критично важливо запобігти контакту охолоджуваної рідини з навколишнім середовищем. Сухі градирні застосовуються в енергетиці, нафтохімічній промисловості та на об'єктах, таких як дата-центри, де потрібне стабільне та безпечне охолодження.
Принцип роботи сухої градирні полягає в передачі тепла від рідини, що циркулює всередині системи труб, до повітря, яке подається вентиляторами. Гаряча рідина надходить у труби теплообмінника, де вона віддає тепло повітрю, що обдуває труби. Після цього процесу рідина охолоджується і повертається назад у систему для подальшого використання. При цьому повітря, нагріте в результаті теплообміну, виводиться назовні. Оскільки рідина не контактує з повітрям безпосередньо, виключаються втрати води на випаровування і ризик забруднення самої рідини.
Конструкція сухої градирні закритого типу містить:
- Теплообмінні модулі, виконані з оребреними трубами для збільшення площі теплообміну та прискорення процесу охолодження.
- Вентилятори, як правило, осьового типу, які забезпечують подачу повітря та його рух навколо труб.
- Несучу конструкцію, яка підтримує всю систему та забезпечує її стійкість.
- Систему трубопроводів для подачі гарячої рідини та відведення охолодженої рідини назад у технологічний процес.
- Систему управління, яка контролює роботу вентиляторів і регулює температурні параметри залежно від умов.
Переваги сухих градирень полягають у відсутності необхідності випаровування води, тому вони ідеальні для регіонів з дефіцитом водних ресурсів. Вони також можуть працювати при низьких температурах, не побоюючись обмерзання, і мають низькі експлуатаційні витрати через свою просту конструкцію та відсутність випарних втрат. Однак у таких градирень є й певні обмеження: вони вимагають більше місця для установки і мають меншу ефективність охолодження порівняно з мокрими градирнями, особливо при роботі в умовах високих теплових навантажень.
Мокрі градирні
Мокрі градирні - це системи охолодження, які поєднують у собі переваги як випарних, так і сухих градирень.
Принцип роботи мокрої градирні закритого типу заснований на циркуляції охолоджуваної рідини через закритий теплообмінник. Рідина рухається по трубах, що знаходяться всередині теплообмінника, не контактуючи з навколишнім середовищем.
Для забезпечення ефективного теплообміну на зовнішню поверхню труб розпилюється зрошувальна вода. Вода охолоджується за рахунок часткового випаровування, і саме цей процес активно забирає тепло від рідини, що циркулює всередині теплообмінника.
Вентилятори, розташовані в конструкції градирні, нагнітають потік повітря, який проходить через зрошувану поверхню, посилюючи випаровування та охолодження. Зрошувальна вода, яка не випарувалася, збирається в спеціальний водозбірний піддон і повторно використовується в системі. Це дозволяє мінімізувати витрату води і робить процес охолодження більш ефективним та економічним.
Мокрі градирні складаються з кількох важливих елементів. До їх конструкції входить закритий теплообмінник, зазвичай виконаний з нержавіючої сталі або інших корозійно-стійких сплавів, система розподілу зрошувальної води, вентилятори для подачі повітря, каплевловлювачі, які запобігають втраті води, а також водозбірний басейн і насоси, що забезпечують циркуляцію води.
Система водопідготовки також є важливою частиною, оскільки вона підтримує якість води, що використовується для охолодження, і запобігає утворенню накипу на теплообмінних поверхнях.
Однією з головних переваг мокрих градирень вважається їх висока ефективність. Вони можуть забезпечити потужне охолодження навіть при високих теплових навантаженнях, і тому вони затребувані в умовах, де потрібне підтримання низьких температур охолоджуваної рідини.
До того ж, такі градирні здатні працювати при високій вологості повітря, що часто буває критичним для виробництв, розташованих у зонах з вологим кліматом. На відміну від відкритих градирень, мокрі градирні закритого типу гарантують збереження чистоти технологічної рідини, що запобігає забрудненню системи і продовжує термін служби обладнання.
Ежекційні градирні
Ежекційні градирні - це цікавий приклад використання фізичних принципів у промисловому охолодженні. Їх можна зустріти на невеликих виробництвах, де потрібне компактне та енергоефективне рішення для охолодження води.
Робота ежекційної градирні заснована на ефекті Вентурі. Гаряча вода під тиском подається в спеціальні сопла, створюючи потужні струмені. Ці струмені, вириваючись назовні, захоплюють навколишнє повітря, створюючи сильний потік. При взаємодії води та повітря відбувається інтенсивне випаровування і, як наслідок, охолодження.
Конструкція ежекційної градирні відрізняється простотою. Основні елементи - це система водопостачання з форсунками, камера змішування та водозбірний басейн. Відсутність рухомих частин, таких як вентилятори, робить ці градирні надійними та економічними в експлуатації.
Зрошувальні градирні
Зрошувальні градирні - це класика промислового охолодження. Їх можна зустріти в найрізноманітніших галузях: від харчової промисловості до металургії. Скрізь, де потрібне ефективне охолодження великих обсягів води, зрошувальні градирні приходять на допомогу.
Принцип роботи зрошувальної градирні досить простий. Гаряча вода подається на верхній рівень градирні, де розподіляється по системі жолобів або труб з отворами. Звідти вона стікає вниз, проходячи через зрошувач - спеціальну насадку, що збільшує площу контакту води з повітрям. Повітря, піднімаючись знизу вгору (за рахунок природної тяги або за допомогою вентиляторів), охолоджує воду, частково випаровуючи її.
Технічно зрошувальна градирня складається з кількох важливих елементів. Це корпус, система водорозподілу, зрошувач, каплевловлювач та водозбірний басейн. Особлива увага приділяється конструкції зрошувача - від його ефективності залежить продуктивність всієї градирні.

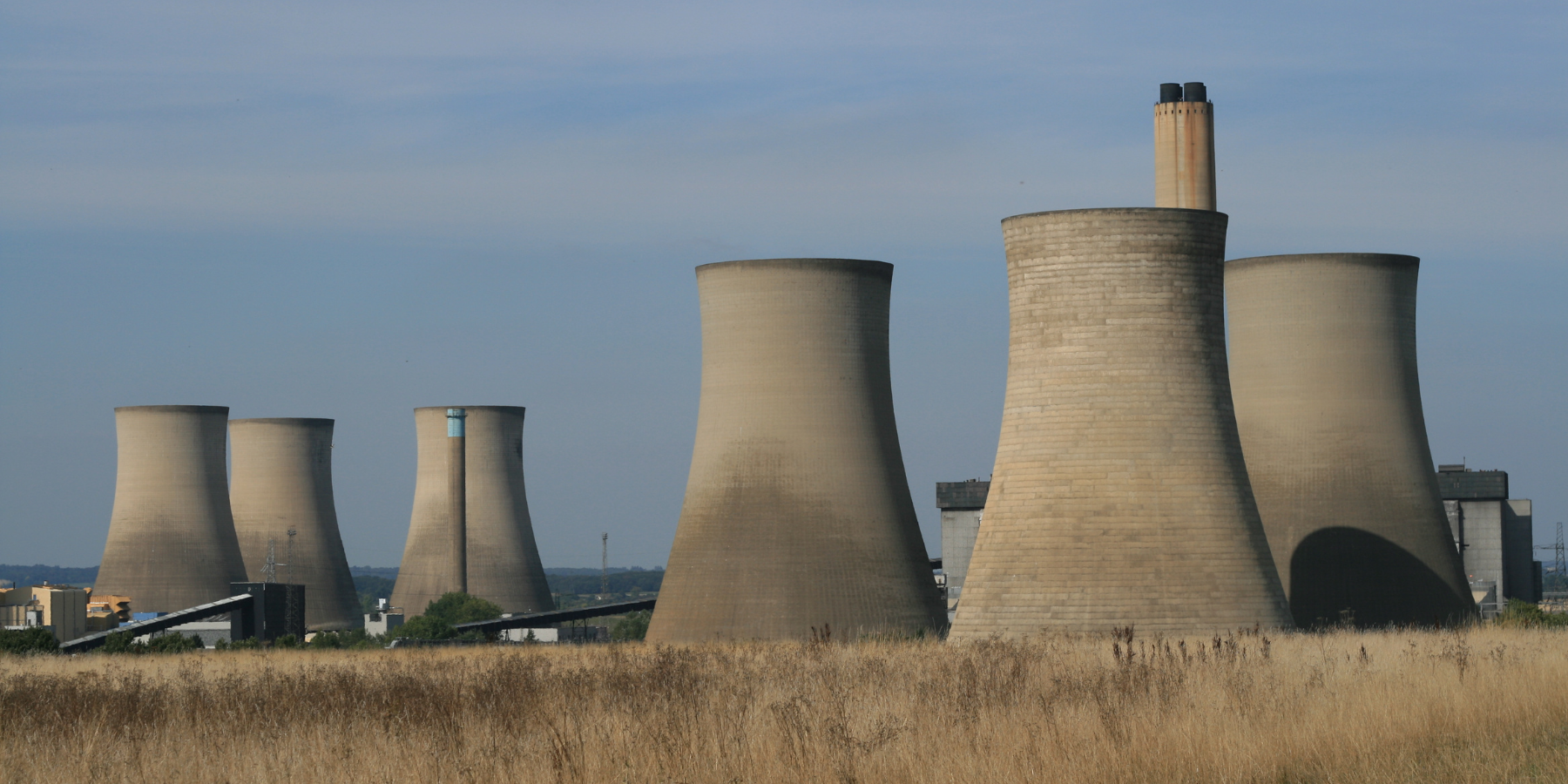

Баштові градирні
Баштові градирні - це гіганти світу промислового охолодження. Їх можна побачити здалеку - високі бетонні башти, що височіють над територією електростанцій або великих хімічних виробництв. Ці градирні здатні охолоджувати величезні обсяги води, використовуючи природну тягу повітря.
Робота баштової градирні заснована на фізичному принципі: тепле повітря піднімається вгору. Гаряча вода розпилюється у верхній частині башти і стікає вниз по спеціальних насадках. Холодне повітря входить через отвори в нижній частині башти. У міру підйому воно нагрівається, забираючи тепло у води, і виходить через верх башти. Висота споруди забезпечує потужну природну тягу, що дозволяє обходитися без вентиляторів.
Пристрій баштової градирні складається з кількох основних елементів: бетонна оболонка у формі гіперболоїда, система водорозподілу, зрошувач та водозбірний басейн. Унікальна форма башти не випадкова - вона забезпечує оптимальний рух повітряних потоків і структурну міцність конструкції.
Перехреснотокові градирні
Перехреснотокові градирні - це ефективне рішення для промислового охолодження, яке можна зустріти на підприємствах середнього масштабу. Вони часто використовуються в хімічній промисловості, на нафтопереробних заводах і в системах кондиціонування великих будівель.
Принцип роботи перехреснотокової градирні заснований на взаємодії потоків води та повітря, що рухаються перпендикулярно один одному. Гаряча вода подається зверху і стікає вниз по вертикальному зрошувачу. Повітря, що нагнітається вентиляторами або рухається природною тягою, проходить через зрошувач горизонтально. Така схема забезпечує інтенсивний теплообмін та ефективне охолодження.
Перехреснотокова градирня складається з корпусу, системи водорозподілу, вертикального зрошувача, каплевловлювача та водозбірного басейну. Особлива увага приділяється конструкції зрошувача - він повинен забезпечувати максимальну площу контакту води з повітрям при мінімальному опорі повітряному потоку.
Протитокові градирні
Протитокові градирні - це високоефективні пристрої охолодження, які знаходять застосування в найрізноманітніших галузях промисловості. Їх можна зустріти на великих електростанціях, нафтохімічних комплексах і навіть у системах кондиціонування хмарочосів.
Робота протитокової градирні заснована на русі потоків води та повітря назустріч один одному. Гаряча вода подається зверху і розподіляється по зрошувачу, стікаючи вниз. Повітря, що нагнітається вентиляторами або піднімається за рахунок природної тяги, рухається знизу вгору. Така схема забезпечує максимально ефективний теплообмін.
Пристрій протитокової градирні складається з кількох елементів: корпус, система водорозподілу, зрошувач, каплевловлювач та водозбірний басейн. Особливе значення має конструкція зрошувача - він повинен забезпечувати оптимальний розподіл води та мінімальний опір повітряному потоку.
Підбір підходящої градирні
Градирні дуже важливі для забезпечення стабільності та ефективності роботи виробничого обладнання, тому вибирати їх потрібно дуже ретельно. Правильний вибір градирні залежить від багатьох факторів, таких як тип використовуваного обладнання, кліматичні умови на об'єкті та вимоги до охолодження.
У першу чергу, потрібно оцінити теплове навантаження виробництва, тобто визначити, яка кількість тепла повинна відводитися. Це потрібно для розрахунку потужності системи і вибору типу градирні. Наступний крок - аналіз витрати охолоджуваної рідини – чим більший обсяг циркулюючої води, тим вищі вимоги до градирні. Також варто враховувати необхідну температуру охолодження, яка залежатиме від технологічних процесів на підприємстві.
У холодних або посушливих регіонах перевага віддається сухим градирням, які не вимагають великого об'єму води і можуть ефективно працювати при низьких температурах. Якщо вода містить багато домішок, варто звернути увагу на системи з водопідготовкою або вибирати градирні, де контакт охолоджуючої рідини з водою мінімальний.
Доступний простір для установки також впливає на вибір градирні. У разі обмеженої площі краще використовувати вентиляторні або компактні градирні, які вимагають менше місця для установки. Немаловажний фактор - дотримання екологічних вимог, які можуть бути пов'язані з контролем за споживанням води, рівнем шуму або запобіганням викидів в атмосферу.
Одним з найважливіших критеріїв є енергоефективність системи, оскільки вона безпосередньо впливає на експлуатаційні витрати підприємства. Чим вища енергоефективність градирні, тим менше енергії вона споживає для виконання своїх функцій, що знижує загальні витрати на експлуатацію.
