Що таке адіабатичне охолодження у сухій градирні?

Драйкулери дуже важливі в сфері промислового охолодження, особливо там, де використання води обмежене. Ці пристрої забезпечують охолодження без значних витрат води, що робить їх ідеальним рішенням для регіонів з дефіцитом водних ресурсів. Однак, коли температура навколишнього середовища підвищується, сухі градирні можуть втрачати ефективність. Тут на допомогу приходить адіабатичне охолодження — технологія, яка значно підвищує продуктивність драйкулерів навіть за найспекотніших умов.

Драйкулер: що це і як працює?

Суха градирня або драйкулер — це теплообмінний пристрій, призначений для охолодження рідин без прямого контакту з повітрям. Ці установки широко застосовуються в промисловості, енергетиці та системах кондиціонування повітря для великих об’єктів.

Принцип роботи драйкулера полягає в передачі тепла від охолоджуваної рідини до навколишнього повітря через теплообмінні поверхні. Гаряча рідина циркулює по трубах теплообмінника, а повітря, яке нагнітається вентиляторами, обтікає ці труби зовні, відбираючи тепло. У результаті рідина охолоджується, а нагріте повітря викидається в атмосферу.

Сухі градирні застосовують у найрізноманітніших галузях промисловості. У нафтохімічній промисловості їх використовують для охолодження технологічних рідин, які нагріваються в процесі переробки нафти й газу. Ці системи допомагають підтримувати стабільну роботу обладнання, запобігаючи перегріву й знижуючи ризик аварій.

На електростанціях — для охолодження турбінного масла та генераторів, підтримуючи їх оптимальну робочу температуру.

У системах кондиціонування повітря драйкулери допомагають охолоджувати торговельні центри й офісні будівлі, забезпечуючи комфортні умови для людей у приміщеннях.

У харчовій промисловості драйкулери використовуються для охолодження виробничих ліній, особливо на етапах, де потрібно підтримувати певну температуру для збереження якості продукції.

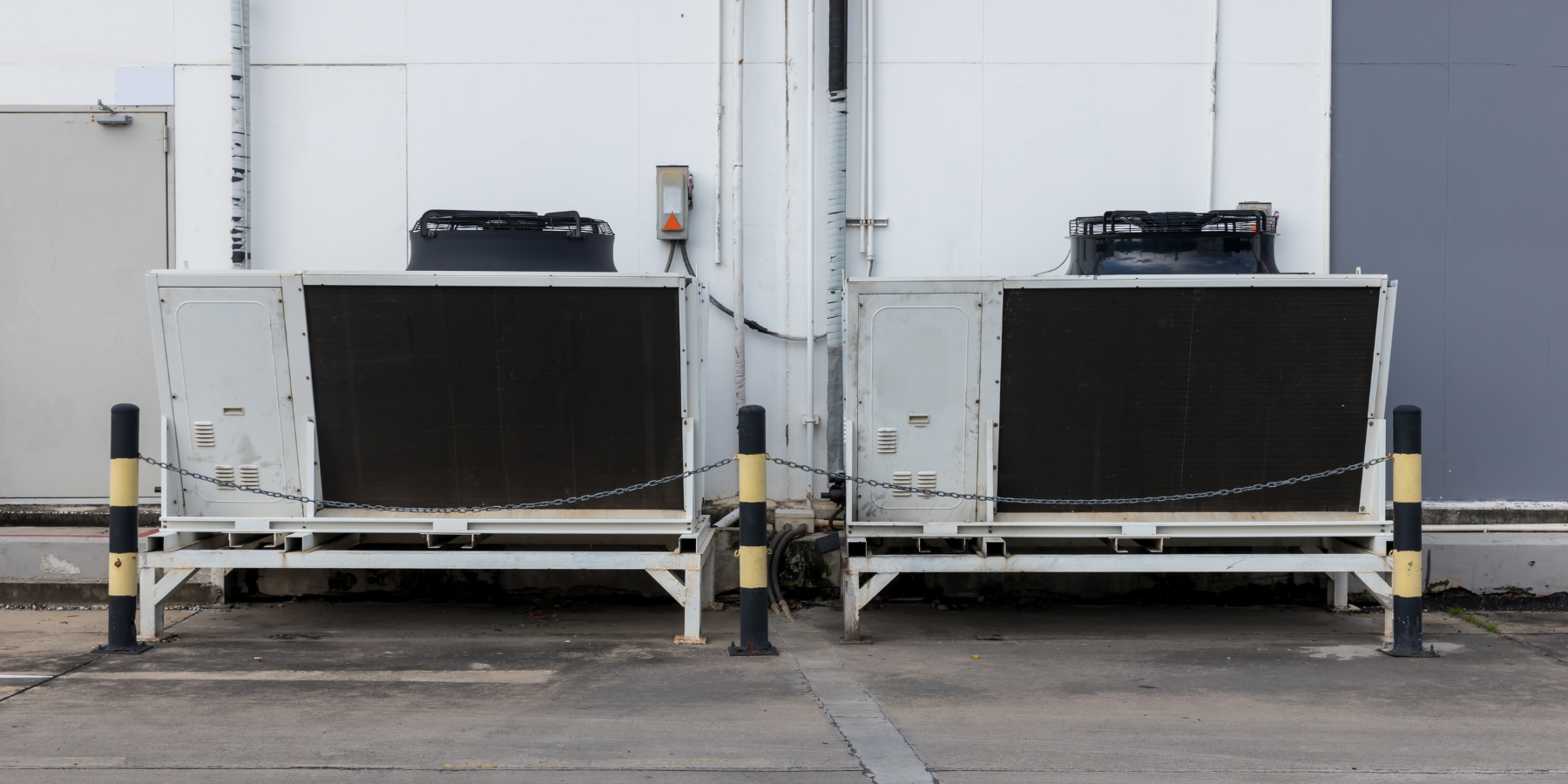

Суха градирня з адіабатичним охолодженням

За якими ознаками розрізняють драйкулери?

Сухі вентиляторні градирні класифікуються за кількома основними ознаками:

За розташуванням теплообмінника:
- Горизонтальні
- Вертикальні
- V-подібні
За типом вентиляторів:
- З осьовими вентиляторами
- З центробіжними вентиляторами
За способом створення повітряного потоку:
- З примусовою тягою
- З витяжною тягою
- З комбінованою тягою
За конструкцією теплообмінника:
- Трубчасто-ребристі
- Пластинчасті
За мобільністю:
- Стаціонарні
- Пересувні
За наявністю системи адіабатичного охолодження:
- Без системи адіабатичного охолодження
- З системою адіабатичного охолодження

Вибір типу драйкулера залежить від умов роботи, необхідної потужності охолодження та особливостей об'єкта, на якому він буде встановлений.

Принцип адіабатичного охолодження в градирнях сухого типу

Суха градирня драйкулер з адіабатичним охолодженням працює на основі процесу, коли температура повітря знижується перед його потраплянням на теплообмінник завдяки випаровуванню води. Цей метод дозволяє значно підвищити ефективність роботи установки, особливо в умовах підвищених температур.

Коли повітря потрапляє у градирню, воно проходить через адіабатичні панелі або форсунки, що розпилюють дрібні краплі води. Під час випаровування краплі води забирають тепло з повітря, що призводить до зниження його температури. При цьому саме повітря стає вологішим, але холоднішим, що дозволяє йому ефективніше відбирати тепло від рідини в теплообміннику.

Після цього охолоджене повітря спрямовується на теплообмінник, де відбувається передача тепла від циркулюючої рідини. Оскільки температура повітря вже значно знижена, воно швидше забирає тепло, що робить роботу сухої вентиляторної градирні більш продуктивною навіть за спекотної погоди.

Варто зазначити, що адіабатичне охолодження в драйкулерах не є постійним процесом. Воно вмикається лише за необхідності, коли температура навколишнього повітря перевищує певний поріг, що дозволяє зменшити витрати води та енергії.

Драйкулер з адіабатичним охолодженням

Переваги адіабатичного охолодження

Градирня сухого типу з адіабатичною системою охолодження має низку значних переваг порівняно з іншими моделями. Однією з головних переваг є підвищення ефективності охолодження. Завдяки зниженню температури вхідного повітря на 5-15°C теплообмін відбувається значно швидше, що дозволяє системі працювати краще навіть у жарких умовах.

Ще однією перевагою є економія електроенергії. Охолодження стає більш ефективним, тому драйкулер може працювати з меншою навантаженістю вентиляторів, що знижує загальне енергоспоживання системи. За тієї ж площі теплообмінника можна досягти більшої охолоджувальної здатності, що підвищує продуктивність пристрою.

Система адіабатичного охолодження відзначається гнучкістю роботи. Вона активується лише тоді, коли це необхідно, що дозволяє оптимізувати використання обладнання.

Адіабатичне охолодження також дозволяє економити воду порівняно з мокрими градирнями. Драйкулери споживають значно менше води, оскільки вона використовується лише для попереднього охолодження повітря, а не для повного випаровувального процесу.

У драйкулерах з адіабатичним охолодженням немає постійного контакту води з повітрям, що виключає ризик розмноження бактерій, таких як легіонелла, які можуть бути небезпечними в системах з мокрими градирнями.

Адіабатичне охолодження дозволяє зменшити розміри драйкулера без втрати потужності охолодження, що особливо корисно на об’єктах з обмеженим простором. Окрім того, зниження навантаження на вентилятори та теплообмінник збільшує термін служби обладнання.

Як підвищити продуктивність сухої градирні?

Суха градирня з адіабатичним охолодженням демонструє значне підвищення продуктивності порівняно з моделями без адіабатичного охолодження. Розглянемо порівняльну таблицю ефективності цих двох типів охолодження:

Параметр	Сухе охолодження	Адіабатичне охолодження
Зниження температури повітря на вході	0°C	5-15°C
Ефективність охолодження	Базова	Підвищена
Витрати води	Немає	Низькі
Енергоспоживання	Високе	Середнє
Габарити установки	Великі	Середні
Ризик розмноження легіонелли	Відсутній	Мінімальний
Можливість роботи за від'ємних температур	Так	Так (без адіабатики)

Адіабатичне охолодження займає проміжне положення між сухим і мокрим охолодженням, поєднуючи переваги обох методів.

Суха градирня з адіабатичним охолодженням може працювати ще ефективніше, якщо додати кілька удосконалень. Наприклад, оптимізація конструкції теплообмінника. Використання новітніх матеріалів і вдосконалених конфігурацій оребрення дозволяє збільшити площу теплообміну, що підвищує ефективність системи без зміни її габаритів.

Ще один крок до покращення — це впровадження інтелектуальних систем управління. Такі системи автоматично регулюють роботу вентиляторів та адіабатичного охолодження залежно від температури навколишнього середовища та поточного навантаження.

Також варто розглянути використання EC-вентиляторів з електронно-комутованими двигунами. Ці вентилятори відомі своєю високою енергоефективністю та точним регулюванням швидкості обертання, що дозволяє системі точніше адаптуватися до умов роботи. Вентилятори з покращеними лопатями допомагають знизити опір повітряного потоку.

Регулярне технічне обслуговування — важлива умова для підтримки стабільної роботи градирні сухого типу. Регулярне очищення теплообмінника та перевірка справності всіх систем дозволяють уникнути зниження ефективності та продовжити термін служби обладнання.

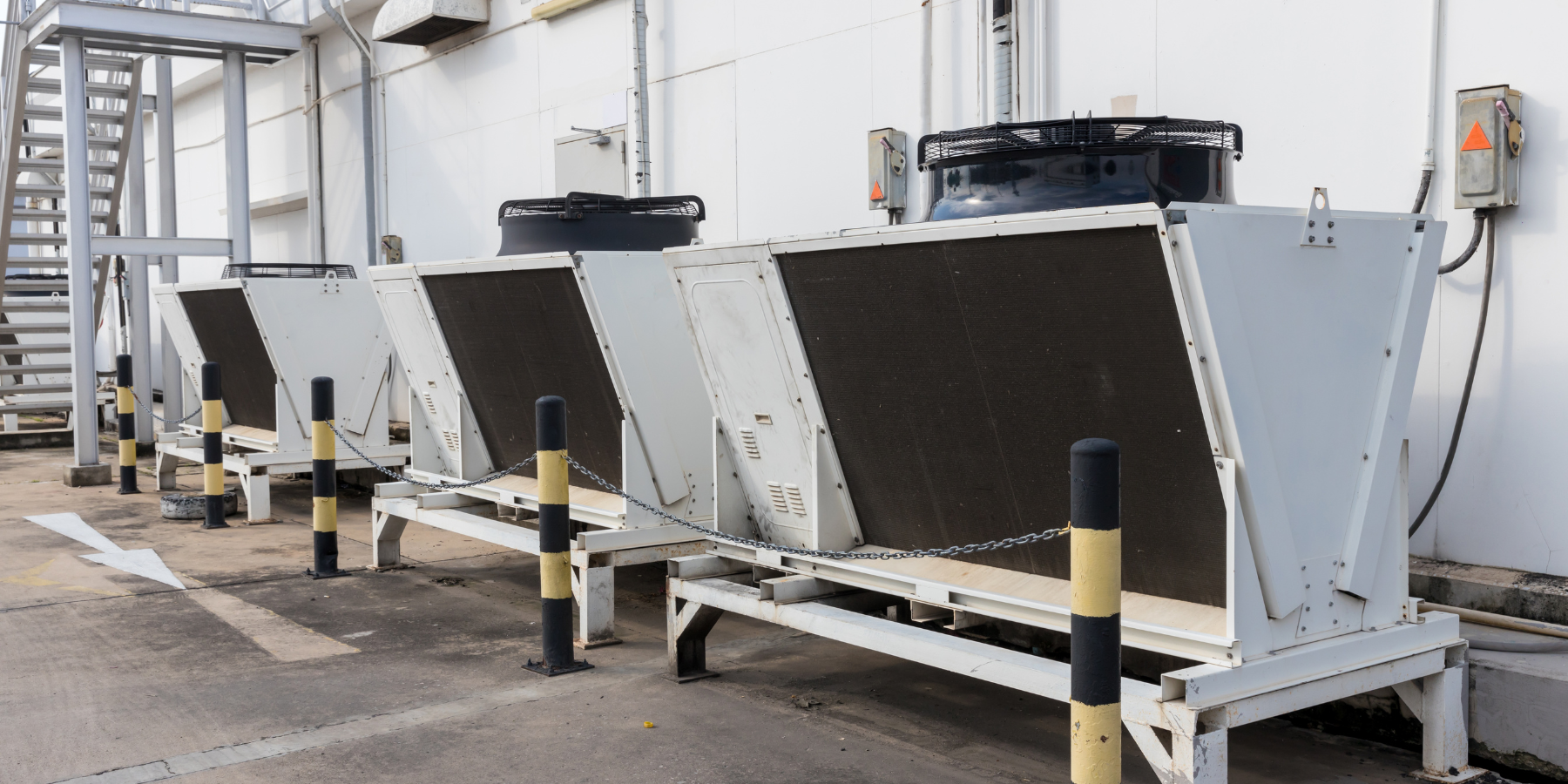

Суха вентиляторна градирня з адіабатичним охолодженням
