У системі гідравлічних та насосних установок доступно безліч методів, які здатні регулювати рух і параметри робочої рідини. Один з них – це дроселювання, що активно застосовується для контролю витрати та тиску. Цей термін викликає інтерес у тих, хто займається проектуванням чи експлуатацією насосного обладнання, серед яких, наприклад, центробіжні насоси. Щоб краще зрозуміти його значущість та принцип роботи, необхідно вивчити, що таке дроселювання у насосах, які фізичні процеси лежать у його основі та де воно використовується.
Що таке дроселювання простими словами
Дроселювання – це процес регулювання потоку рідини чи газу шляхом зміни розміру прохідного перерізу у трубопроводі чи насосній системі. Простими словами, йдеться про спосіб зменшити швидкість або обсяг течії за рахунок часткового перекриття шляху руху середовища. При цьому використовуються спеціальні пристрої, які називаються дроселями або дросельними клапанами. Порівняти цей процес можна з водопровідним краном: коли ви повертаєте ручку, отвір усередині крана зменшується, тим самим обмежуючи потік води. Це і є прикладом дроселювання.
У насосах дроселювання застосовується для контролю витрати рідини на виході, паралельно тиск у системі може змінюватись в залежності від умов роботи. Основне завдання – регулювання параметрів без зміни швидкості обертання насоса.
Принцип роботи дроселювання

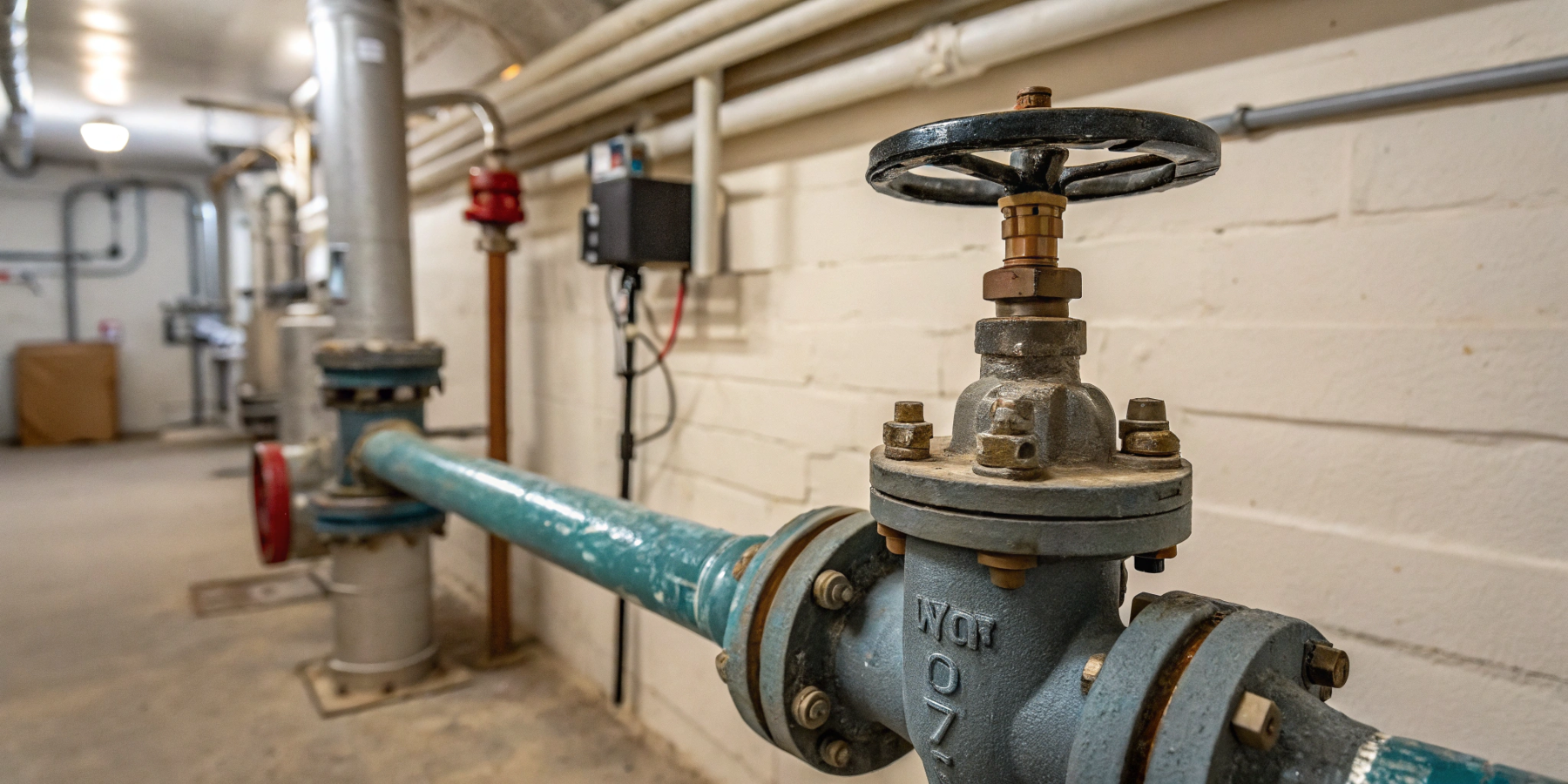

Основою процесу дроселювання вважається створення опору потоку рідини чи газу. Це досягається шляхом встановлення регулюючого елемента – дросельного клапана, заслінки або вентиля на шляху руху рідини. Звуження прохідного перерізу збільшує опір потоку, що призводить до зниження швидкості та витрати робочого середовища.
Для того, щоб дроселювання було ефективним, необхідно правильно підібрати параметри клапана або іншого регулюючого елемента:
-
розмір та форма прохідного перерізу;
-
кут закриття заслінки чи клапана;
-
характеристики робочого середовища, включаючи в'язкість та щільність.
При дроселюванні відбувається перетворення механічної енергії на теплову. Коли потік проходить через звуження його тиск падає, а частина енергії розсіюється у вигляді тепла. Це призводить до теплових втрат, що важливо враховувати під час проектування систем із високим рівнем регулювання.
Де застосовується дроселювання
Дроселювання дуже часто використовується в різних промислових та побутових системах, де потрібно регулювати потік робочого середовища для досягнення оптимальних параметрів роботи обладнання або комфортних умов експлуатації. Цей процес забезпечує гнучкість керування, мінімізуючи складні зміни конструкції.
Системи водопостачання
Контроль подачі води в трубопроводах здійснюється за допомогою вентилів, кранів та кульових клапанів, які дозволяють частково перекривати потік рідини, знижуючи його об'єм та тиск. Це найпоширеніший приклад дроселювання, знайомий кожному, хто регулює потік води із крана.
У великих водопровідних мережах дроселювання допомагає керувати розподілом води між районами чи об'єктами, а також мінімізувати гідроудари.
Системи опалення та охолодження
У системах опалення та кондиціювання дроселювання застосовується для регулювання теплоносія, що проходить через радіатори, теплообмінники та конвектори. Це дозволяє точно налаштувати температуру в приміщенні, створюючи рівномірний обігрів або охолодження.
Наприклад, ручні або автоматичні дросельні клапани регулюють подачу води в кожному радіаторі, забезпечуючи комфортні умови та економію енергії. У складних централізованих системах застосовуються балансувальні клапани, що гарантують ефективний розподіл теплоносія за контурами.

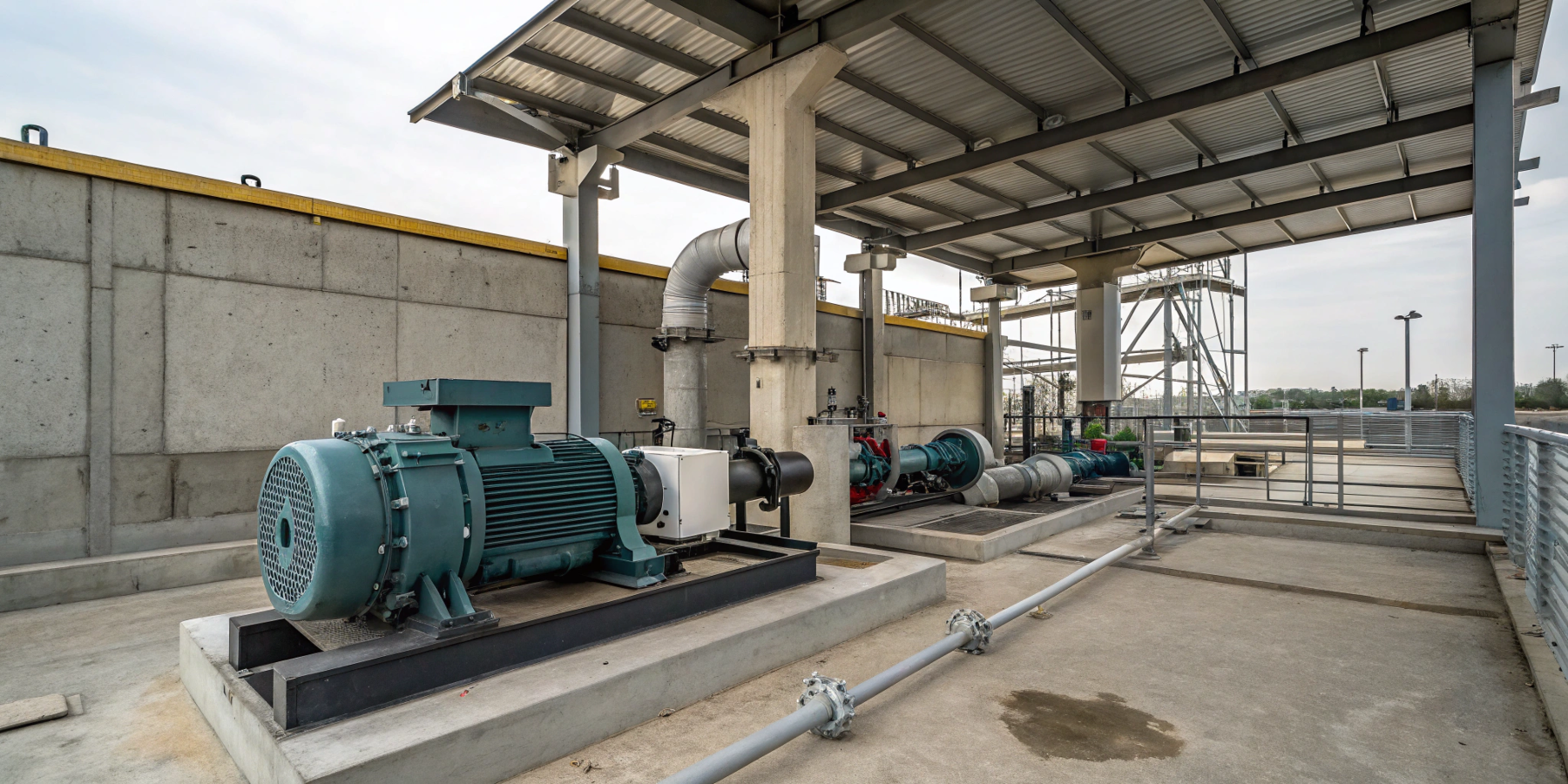

Насосні станції та системи перекачування
У насосах дроселювання використовується для керування витратою рідини або газу, коли зміна швидкості двигуна неможлива, недоцільна або потребує додаткових витрат.
Дросельні пристрої встановлюються на вихідній лінії насоса, щоб обмежити потік та адаптувати систему до змінних потреб. Цей метод дозволяє знизити витрати на монтаж регульованих приводів, але вимагає врахування енергетичних втрат, що виникають під час перетворення частини енергії потоку в тепло.
Додатково дроселювання застосовують у системах подачі технологічних рідин, у гідравлічних машинах для керування тиском, а також у газових комплексах. Скрізь, де точне керування потоком критично для надійної роботи обладнання, пристрої, що дроселюють, несуть основне навантаження, забезпечуючи безпеку та ефективність процесів.
Переваги та недоліки дроселювання
Дроселювання має низку переваг, за рахунок яких даний процес вважається дуже популярним для регулювання потоків у промислових та побутових системах. Одна з основних переваг – простота та надійність регулювання. Системи з дросельними клапанами або заслінками легко інтегруються в існуючі трубопровідні мережі без необхідності складних та дорогих модифікацій. Налаштування параметрів потоку здійснюється з мінімальними витратами часу та ресурсів, що дає змогу швидко реагувати на зміни експлуатаційних умов.
Крім того, такі системи відрізняються тривалим терміном служби та вимагають мінімального технічного обслуговування, оскільки більшість дросельних пристроїв не містять складних механічних компонентів або двигунів.
Ще однією важливою перевагою вважається універсальність застосування. Дроселювання підходить для роботи з рідинами, газами та парами, так що це затребуване рішення в різних галузях – від опалення та водопостачання до хімічної та нафтогазової промисловості. З'являється унікальна можливість використовувати єдину концепцію управління безліччю технологічних процесів.
Тим не менш, у дроселювання є і недоліки, які слід враховувати під час проектування систем. Головним мінусом вважається втрата енергії, пов'язана з перетворенням механічної енергії потоку на тепло при проходженні через дросельний елемент. Це знижує загальну ефективність системи, особливо у разі тривалого використання регулювання у нижніх діапазонах витрат.
Крім того, дроселювання створює підвищений гідравлічний опір, що може призвести до необхідності використання насосів із більшою потужністю для компенсації падіння тиску. У деяких випадках виникає ризик кавітації, коли при низькому тиску в потоці з'являються бульбашки газу, що провокують пошкодження обладнання.
Дроселювання в насосах – це основний метод регулювання потоку рідини, що дозволяє керувати витратою та тиском без зміни роботи агрегату. Просте звуження прохідного перерізу може значно змінити параметри системи, а тому цей процес незамінний у гідравліці та водопостачанні. Розуміння принципів дроселювання допомагає ефективніше використовувати насосне обладнання та зменшувати витрати на експлуатацію систем.
