У сучасному світі, де енергоефективність і оптимізація виробничих процесів стоять на першому місці, розуміння ключових елементів промислового та побутового обладнання є критично важливим. Одним з таких фундаментальних пристроїв є теплообмінник. Простими словами, теплообмінник – це пристрій, призначений для ефективної передачі тепла від одного середовища до іншого без їх безпосереднього змішування. Його значення важко переоцінити, адже він є серцем безлічі систем – від опалення наших домівок до складних промислових агрегатів, які забезпечують роботу цілих галузей економіки.
У цій статті ми глибоко зануримося в питання: що таке теплообмінник, розглянемо, як працює теплообмінник, детально розберемо принцип роботи теплообмінника, вивчимо різні види теплообмінників та зрозуміємо, навіщо потрібен теплообмінник у сучасних інженерних системах. Наша мета – надати вичерпну та зрозумілу інформацію, яка допоможе вам краще розібратися в цьому важливому компоненті.
Основи теплообміну: Навіщо потрібен теплообмінник?
- Пластинчасті теплообмінники. Основна функція теплообмінника полягає в переміщенні теплової енергії. Уявіть собі два потоки рідини або газу, один з яких гарячий, а інший – холодний. Завдання теплообмінника – відібрати тепло від гарячого потоку та передати його холодному, підвищивши температуру останнього, або навпаки – охолодити гарячий потік. Цей процес відбувається завдяки явищу теплопередачі, яке може бути реалізоване через провідність, конвекцію та випромінювання.
- Навіщо потрібен теплообмінник? Він є ключовим елементом там, де необхідно контролювати або змінювати температуру середовища. Наприклад, у системах опалення він дозволяє відокремити опалювальний контур будівлі від централізованої мережі, захищаючи внутрішні системи від перепадів тиску та агресивних домішок. У промисловості теплообмінники використовуються для охолодження технологічних рідин, рекуперації тепла від вихлопних газів або ж для нагрівання сировини в хімічних процесах. Без них була б неможлива ефективна робота кондиціонерів, холодильних установок, енергетичних та нафтохімічних комплексів.

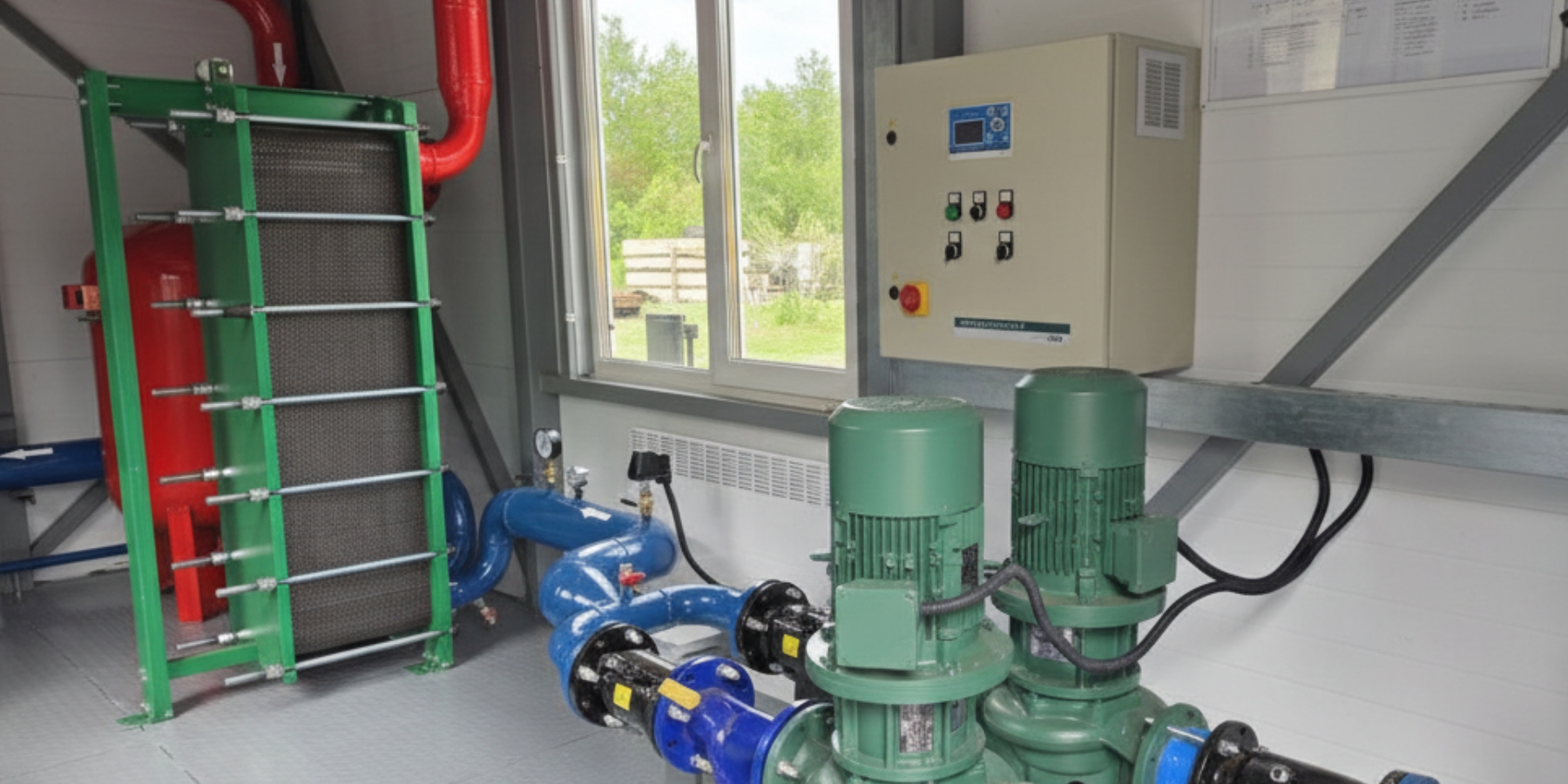

Як працює теплообмінник: Принцип роботи

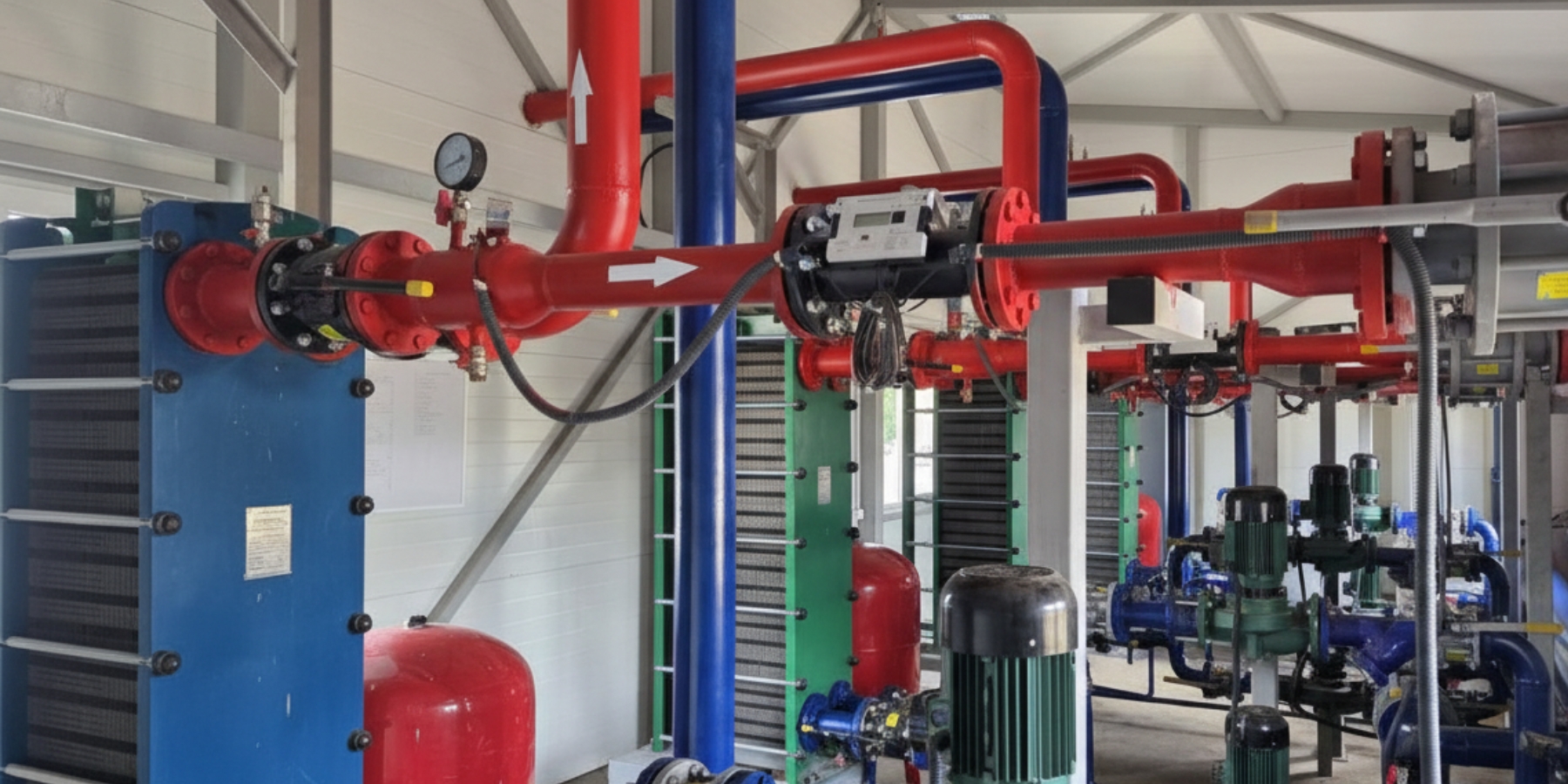

Принцип роботи теплообмінника базується на другому законі термодинаміки, який стверджує, що тепло завжди передається від більш нагрітого тіла до менш нагрітого. В основі кожного теплообмінника лежить наявність двох або більше контурів, розділених стінкою, через яку і відбувається теплообмін. Ці контури заповнені різними теплоносіями, наприклад, водою, парою, маслом, повітрям або спеціальними хімічними розчинами.
Гарячий теплоносій проходить по одному контуру, віддаючи частину своєї теплової енергії через розділювальну стінку. Холодний теплоносій, протікаючи по іншому контуру, поглинає цю енергію, підвищуючи свою температуру. Таким чином, як працює теплообмінник: він створює умови для максимально ефективного та контрольованого теплообміну між двома потоками, уникаючи їх безпосереднього контакту. Площа поверхні теплообміну, швидкість потоків і різниця температур є ключовими факторами, що визначають ефективність цього процесу.
Види теплообмінників: Огляд основних типів
Існує безліч різновидів теплообмінників, кожен з яких має свої конструктивні особливості та сфери застосування. Розглянемо найпоширеніші види теплообмінників.

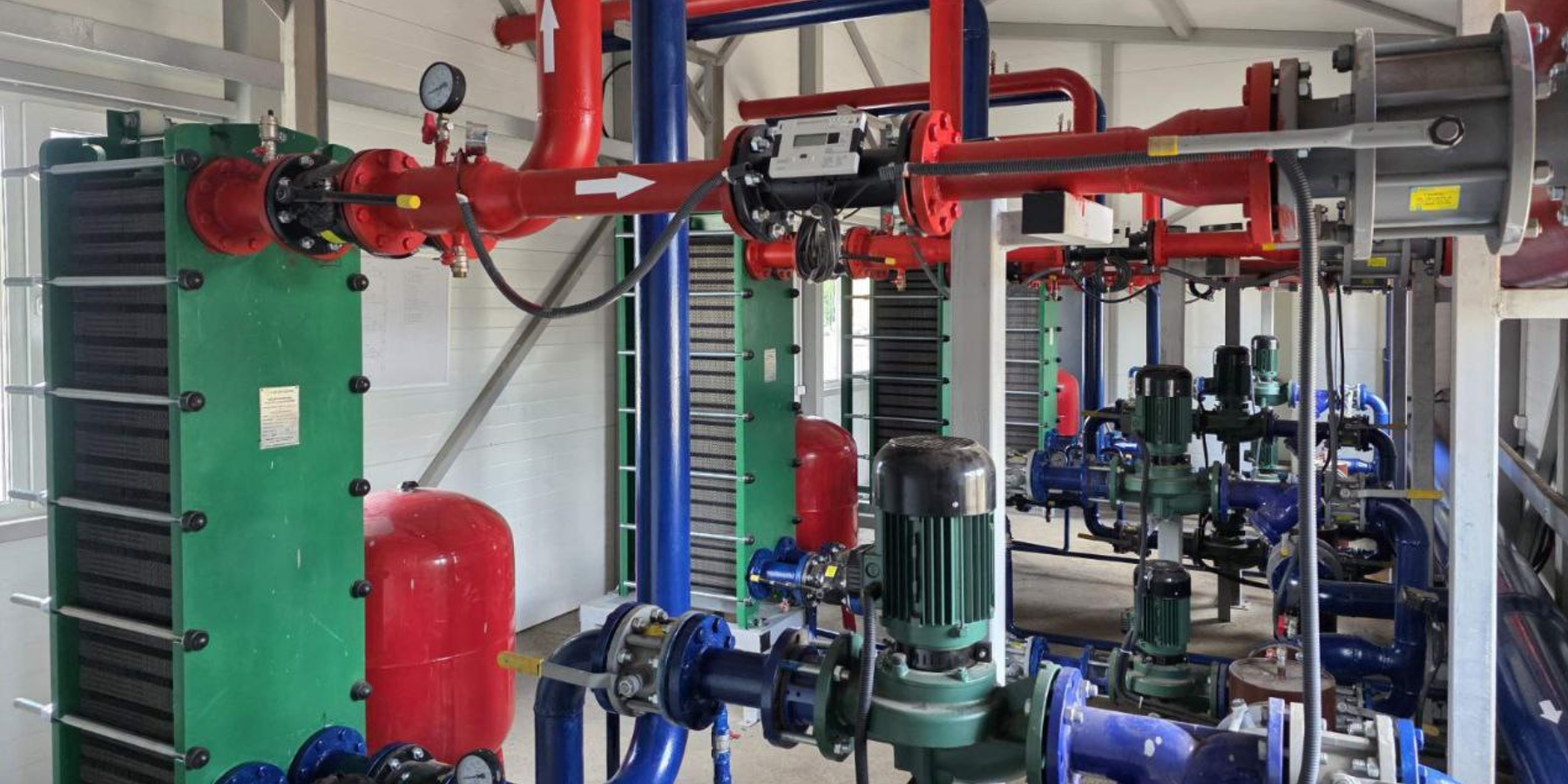

Пластинчасті теплообмінники
Це один з найпопулярніших типів, особливо для застосувань, де потрібна висока ефективність при компактних розмірах. Пластинчастий теплообмінник принцип роботи базується на використанні тонких металевих пластин, зібраних у пакет. Між пластинами утворюються канали, по яких рухаються гарячий та холодний теплоносії, чергуючись один з одним. Кожна пластина має гофровану поверхню, що збільшує площу теплообміну та створює турбулентність потоку, посилюючи теплопередачу. Пластини герметизуються гумовими прокладками або зварюються між собою.
Переваги пластинчастих теплообмінників: висока ефективність, компактність, легкість в обслуговуванні (розбірні моделі дозволяють проводити чистку), можливість збільшення потужності шляхом додавання пластин. Недоліки: чутливість до забруднень, обмеження по тиску та температурі для розбірних моделей з прокладками. Застосовуються в системах опалення, ГВП, вентиляції, холодильних установках та харчовій промисловості.
Кожухотрубні теплообмінники
Цей тип є одним з найстаріших і найпоширеніших у важкій промисловості. Кожухотрубний теплообмінник складається з циліндричного кожуха (корпусу) та пучка труб, розташованих всередині. Один теплоносій рухається всередині труб, а інший – в міжтрубному просторі (кожусі). Передача тепла відбувається через стінки труб. Для підвищення ефективності та створення турбулентності в міжтрубному просторі часто встановлюють перегородки.
Переваги кожухотрубних теплообмінників: висока міцність, надійність, стійкість до високих температур і тисків, менша чутливість до забруднень порівняно з пластинчастими. Недоліки: великі габарити, менша ефективність теплообміну на одиницю об'єму, складність очищення внутрішніх поверхонь труб. Основні сфери застосування: нафтогазова, хімічна, енергетична промисловість, де потрібна робота з агресивними середовищами та в екстремальних умовах.
Крім цих основних типів, існують також спіральні, зрошувальні, повітряні теплообмінники та багато інших спеціалізованих конструкцій, розроблених для конкретних завдань.
Теплообмінник для опалення та інших систем: Сфери застосування
Теплообмінник для опалення та гарячого водопостачання є однією з найпоширеніших сфер застосування. У централізованих системах опалення він дозволяє відокремити внутрішній контур будівлі від зовнішньої тепломережі. Це захищає внутрішні труби та радіатори від гідравлічних ударів, високого тиску та низької якості теплоносія з центральної мережі. Крім того, теплообмінник забезпечує гнучке регулювання температури, підвищуючи комфорт та енергоефективність системи.
У промисловості спектр застосування теплообмінників значно ширший:
- Охолодження обладнання: Системи охолодження промислових чилерів, компресорів, верстатів та іншої техніки використовують теплообмінники для відведення надлишкового тепла.
- Рекуперація тепла: Використання теплообмінників для утилізації тепла відпрацьованих газів або технологічних стоків дозволяє значно економити енергію, повертаючи її в технологічний процес.
- Хімічні процеси: Підігрів або охолодження реагентів, конденсація парів, випаровування рідин – усе це неможливе без ефективних теплообмінних апаратів.
- Харчова промисловість: Пастеризація, стерилізація, охолодження молока, соків, пива.
- Енергетика: Виробництво електроенергії на ТЕС, АЕС, геотермальних станціях, де теплообмінники є ключовими елементами парових турбін та систем охолодження.
Неправильно підібраний або несправний теплообмінник може призвести до серйозних проблем у всій системі. Наприклад, він може вплинути на роботу компресора, якщо той перегрівається через неефективне охолодження. Це також може викликати збої у системі циркуляції, якщо циркуляційний насос не справляється зі своїм завданням через засмічення теплообмінника. Тому важливо знати, Як перевірити компресор мультиметром або які Ознаки несправності циркуляційного насоса, а також Як вибрати циркуляційний насос для опалення, щоб забезпечити надійну роботу всієї системи.
Вибір та експлуатація теплообмінника
Вибір правильного теплообмінника – це ключовий етап для забезпечення ефективної та безперебійної роботи всієї системи. При цьому необхідно враховувати кілька важливих параметрів:
- Потужність: Визначається кількістю тепла, яке потрібно передати.
- Тиск і температура: Максимально допустимі робочі параметри для обох теплоносіїв.
- Тип теплоносія: Властивості рідин або газів (в'язкість, агресивність, наявність домішок) впливають на вибір матеріалів та конструкції.
- Компактність: Габаритні обмеження на місці встановлення.
- Матеріали: Корозійна стійкість та сумісність з теплоносіями.
Ефективність теплообмінника залежить від багатьох факторів, включаючи правильний розрахунок, якість монтажу та регулярне обслуговування. Засмічення каналів, відкладення накипу або корозія можуть значно знизити його продуктивність. Тому періодична чистка та перевірка є обов'язковими для підтримки оптимальної роботи та продовження терміну служби пристрою.
Отримайте експертну консультацію та правильний вибір обладнання
Теплообмінник – це не просто пристрій для передачі тепла, це складний інженерний елемент, який відіграє критичну роль у функціонуванні численних систем: від комфортного опалення наших осель до забезпечення безперервності технологічних процесів на великих промислових підприємствах. Розуміння його принципів роботи, видів та застосування дозволяє зробити обґрунтований вибір та забезпечити високу ефективність роботи обладнання.
