У світі промислової кліматичної техніки та побутового опалення відбувається тихохідна, але впевнена революція. Відмова від традиційних джерел енергії на користь відновлюваних ресурсів вже не є просто трендом – це економічна необхідність. Що таке тепловий насос? Якщо говорити мовою інженерії, це термодинамічна машина, яка не виробляє тепло спалюванням палива, а переносить його від джерела з нижчою температурою до споживача з вищою.
Це обладнання дозволяє отримати від 3 до 5 кВт теплової енергії, витративши лише 1 кВт електрики. У цій статті ми детально розберемо принцип дії, типи агрегатів та нюанси їхньої інтеграції в інженерні мережі.
Фізика процесу: як працює тепловий насос
Для переміщення рідини в системі достатньо купити відцентровий насос, який створює необхідний напір за рахунок кінетичної енергії робочого колеса. Проте завдання теплового насоса значно складніше – він має «змусити» тепло рухатися у зворотному напрямку: від холодного середовища до теплого, що суперечить природному потоку тепла.
Тепловий насос принцип роботи базується на зворотньому термодинамічному циклі (циклі Карно) та властивостях холодоагенту (фреону) кипіти при низьких температурах. Система складається з чотирьох основних вузлів, замкнутих у герметичний контур:
- Випарник. Сюди потрапляє рідкий фреон. Він контактує з зовнішнім контуром (повітрям, грунтом або водою), відбирає у нього низькопотенційне тепло і закипає, перетворюючись на газ.
- Компресор. Серце системи. Він стискає газоподібний фреон. Згідно з законами термодинаміки, при різкому підвищенні тиску різко зростає і температура газу (до 85–90°C і вище).
- Конденсатор. Гарячий стиснений газ передає своє тепло теплоносію системи опалення (воді). Охолоджуючись, фреон знову переходить у рідкий стан (конденсується).
- Дросельний клапан (ТРВ). Регулює потік рідкого фреону, різко знижуючи його тиск перед подачею у випарник, щоб цикл повторився знову.
Саме розуміння того, як працює тепловий насос, дає можливість оцінити його ефективність: ми платимо лише за роботу компресора та вентиляторів/насосів, а основну енергію беремо безкоштовно з навколишнього середовища.
Класифікація обладнання: джерела низькопотенційного тепла
Вибір типу обладнання залежить від геології ділянки, кліматичної зони та типу об'єкта. Розглянемо основні модифікації.
Аеротермальні системи («Повітря-повітря», «Повітря-вода»)

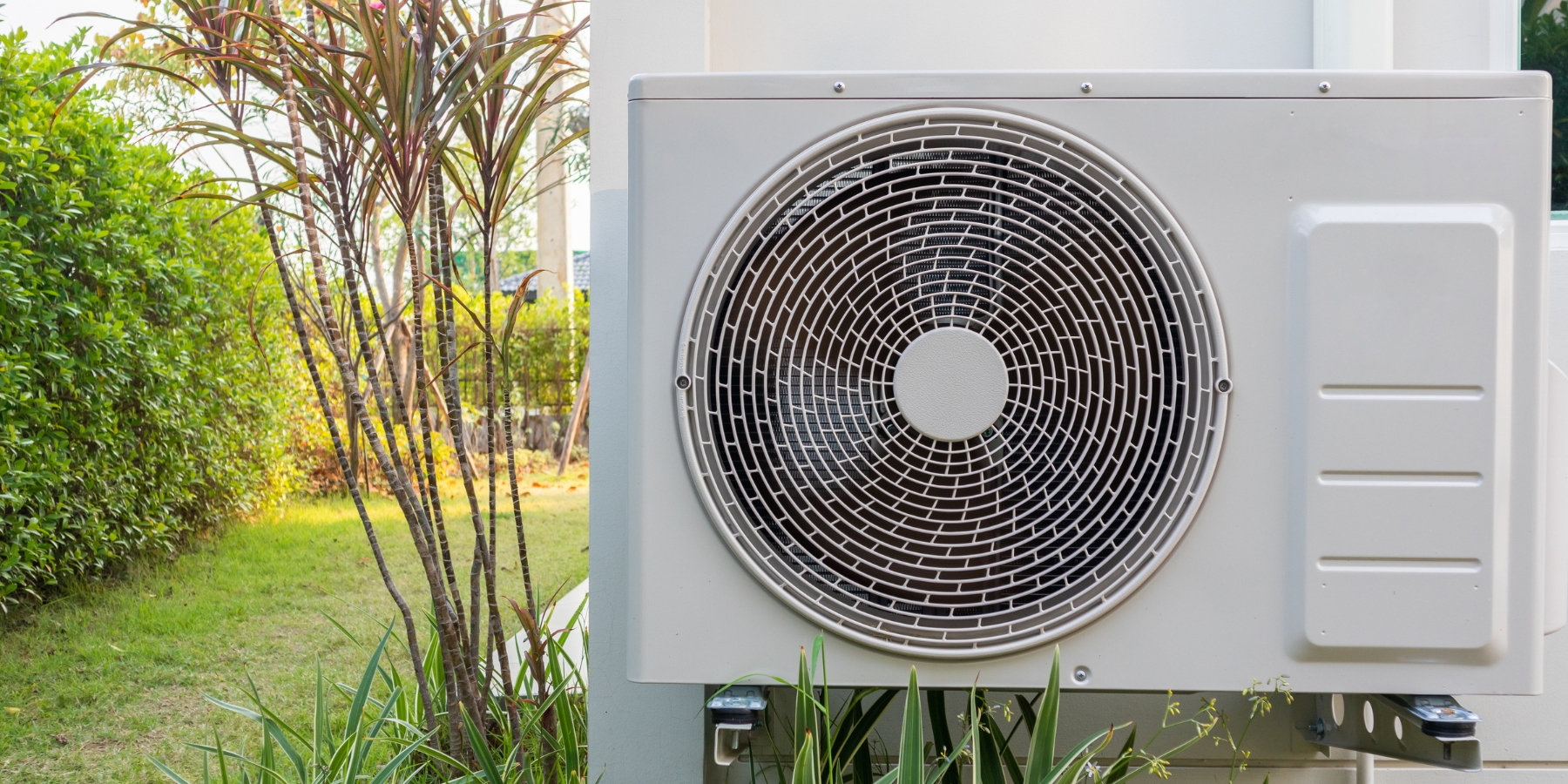

Це найпоширеніший тепловий насос для будинку та комерційних приміщень завдяки простоті монтажу.
- «Повітря-повітря»: Працює за принципом кондиціонера на обігрів, подаючи тепле повітря безпосередньо в приміщення.

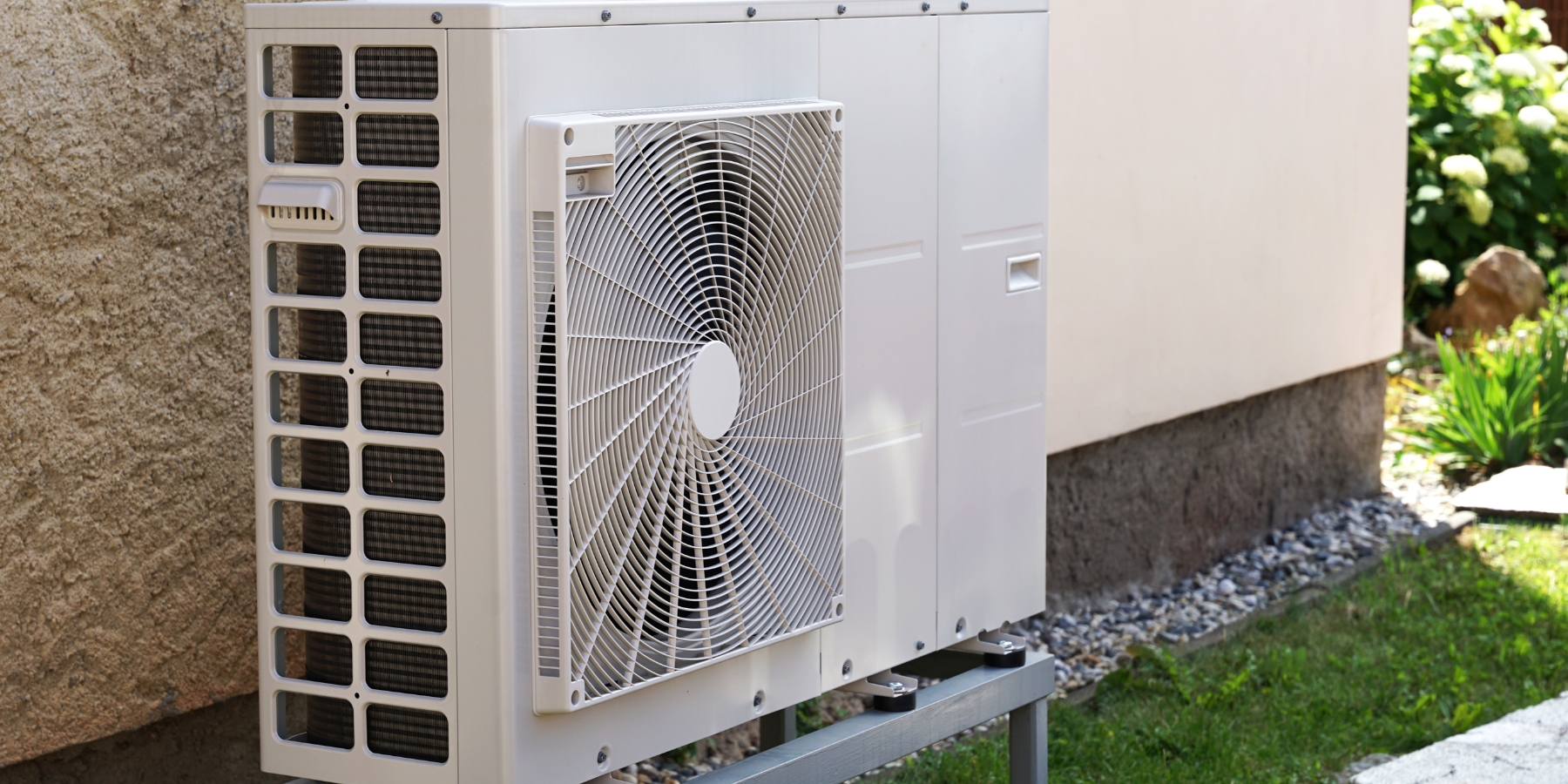

- «Повітря-вода»: Більш просунута система. Зовнішній блок відбирає тепло у вуличного повітря і передає його воді в системі опалення. Ідеально підходить для модернізації існуючих котелень. Сучасні моделі ефективно працюють навіть при -25°C.
Геотермальні установки («Грунт-вода», «Вода-вода»)
Характеризуються стабільним коефіцієнтом корисної дії (COP), оскільки температура грунту на глибині або ґрунтових вод є постійною (+7...+10°C) протягом року.
- «Грунт-вода»: Використовує горизонтальні колектори або вертикальні зонди (свердловини до 100 м). Це капіталомістке рішення, яке окупається стабільною роботою.
- «Вода-вода»: Використовує енергію підземних вод або відкритих водойм. Потребує встановлення проміжних теплообмінників та фільтрації.
Ефективність (COP/SCOP) та економічна доцільність
Ключовим показником ефективності є COP (Coefficient of Performance). Якщо COP дорівнює 4, це означає, що опалення тепловим насосом дає 4 кВт тепла на 1 кВт витраченої електрики.
Варто звертати увагу на SCOP (Seasonal COP) – середній показник за весь опалювальний сезон. Для промислових чиллерів з функцією теплового насоса та побутових агрегатів цей показник визначає термін окупності, який зазвичай становить від 3 до 6 років залежно від тарифів на енергоносії.
Інтеграція в систему опалення та гідравлічна обв'язка
Тепловий насос – це складний інженерний пристрій, який вимагає грамотної інтеграції в гідравлічну систему будівлі. На відміну від газового котла, тепловий насос чутливий до перепадів протоку теплоносія та параметрів мережі.
Часто теплові насоси працюють у зв'язці з буферними ємностями та додатковими циркуляційними насосами. Тут вступають в дію правила гідравліки, аналогічні тим, що використовуються у водопостачанні. Наприклад, коректне Налаштування автоматики насосної станції (гідромодуля) є критичним для забезпечення необхідної дельти температур на конденсаторі. Якщо автоматика налаштована неправильно, компресор буде працювати з перевантаженням або часто тактувати (вмикатися/вимикатися), що знижує ресурс.
Також інженерам важливо контролювати тиск у контурі. Який тиск повинен бути в насосній станції? – це питання актуальне і для контуру опалення з тепловим насосом. Зазвичай робочий тиск підтримується в межах 1.5–2.0 бар. Падіння тиску нижче норми призведе до аварійної зупинки системи захисною автоматикою.
Не менш важливим є захист від «сухого ходу» та контроль протікання. Хоча сучасні теплові насоси мають вбудовані датчики, у розгалужених системах може знадобитися додаткове Налаштування реле тиску насосної станції своїми руками або встановлення пресостатів на допоміжних циркуляційних лініях, щоб узгодити роботу всіх гідравлічних груп.
Переваги та технічні обмеження технології
Перш ніж прийняти рішення про інсталяцію, варто зважити всі «за» та «проти».
Переваги:
- Економічність: Зниження витрат на опалення в 3-4 рази порівняно з електрокотлами та газом (для комерційних тарифів).
- Універсальність: Одна установка працює на опалення взимку, кондиціонування (охолодження) влітку та нагрів гарячої води цілий рік.
- Безпека: Відсутність процесів горіння, вибухонебезпечних газів та потреби у димоходах.
- Екологічність: Нульові викиди CO2 у місці встановлення.
Обмеження:
- Температурний режим: Найбільша ефективність досягається у низькотемпературних системах (тепла підлога, фанкойли) з подачею води 35-45°C. Радіатори вимагають вищої температури, що знижує COP.
- Вартість: Високі початкові інвестиції порівняно з класичними котлами.
- Залежність від електромережі: Потребує стабільної напруги та, бажано, резервного живлення.
Індивідуальний розрахунок та підбір обладнання від експертів
Розуміння того, що таке тепловий насос, – це лише перший крок. Успіх впровадження цієї технології на 90% залежить від правильного інженерного розрахунку тепловтрат приміщення, гідравлічного опору системи та підбору потужності агрегату. Помилка у виборі може призвести до того, що система не впорається в пікові морози або буде споживати надмірну кількість електроенергії.
