Температура кипіння фреону: докладне пояснення, приклади та технічні аспекти

Температура кипіння фреону – це характеристика, що визначає ефективність роботи таких агрегатів, як холодильне обладнання, системи кондиціонування та теплові насоси.

Цей параметр відображає температуру, за якої холодоагент переходить із рідкого стану в газоподібний за заданого тиску.

Розуміння температури кипіння фреону та факторів, що на неї впливають, має вирішальне значення під час проєктування та експлуатації кліматичного обладнання.

---

Що таке фреони та їхні особливості?

Фреони — це синтетичні холодоагенти, які мають низку унікальних властивостей, таких як висока теплопередача та низька точка кипіння. Ці якості роблять їх ідеальними для використання в замкнених холодильних системах. У процесі кипіння фреони поглинають значну кількість теплової енергії, що забезпечує процес охолодження.

Приклади популярних фреонів:

Фреон вирізняється високою екологічністю (у разі нових поколінь, таких як R-32), низьким потенціалом руйнування озонового шару й ефективністю за низьких температур.

---

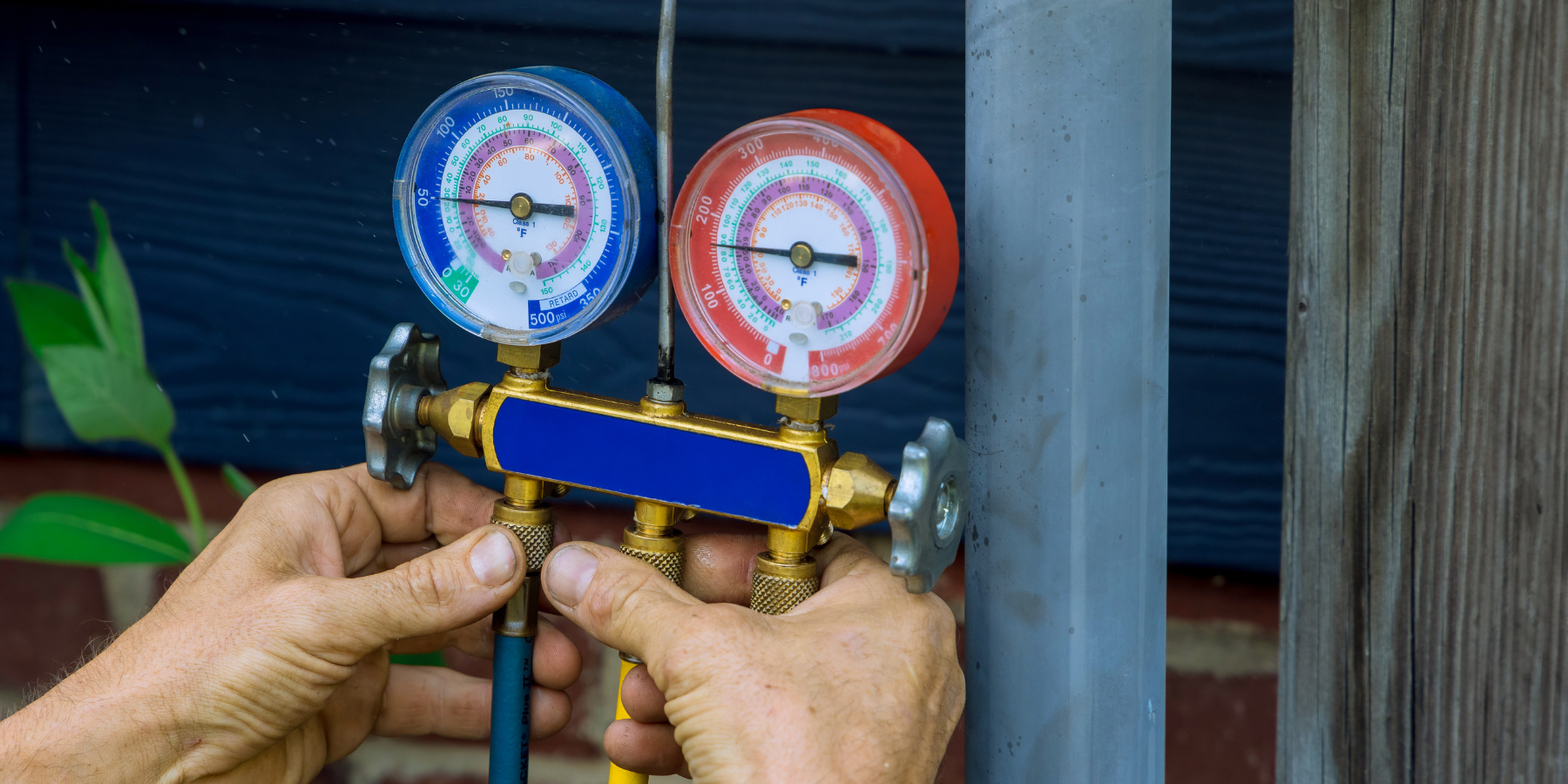

Як визначається температура кипіння фреону?

Температура кипіння залежить від двох факторів:

1. Тип фреону
   Різні холодоагенти мають унікальні термодинамічні властивості. Наприклад:

   • R-410A кипить за температури -51,4°C на рівні атмосферного тиску.
   • R-32 має температуру кипіння -51,7°C, що робить його більш ефективним для сучасних систем.

2. Тиск у системі
   Підвищення тиску призводить до збільшення температури кипіння. Це явище пояснюється законом Клапейрона-Клаузіуса: збільшення тиску підвищує необхідну енергію для фазового переходу.

Закон Клапейрона-Клаузіуса:

Формула, що описує залежність температури кипіння від тиску:
ΔH = T ⋅ ΔS
де:

• ΔH — теплота фазового переходу,
• T — температура,
• ΔS — зміна ентропії.

---

Етапи визначення температури кипіння

Для точного визначення температури кипіння фреону в системі потрібне виконання таких кроків:

1. Вибір PT-діаграми (тиск/температура):
   • Для R-410A за тиску 5 бар температура кипіння становить близько 0°C.
   • Для R-32 за того ж тиску — близько -1°C.

2. Кожному типу фреону відповідає таблиця залежності температури кипіння від тиску. Наприклад:

3. Вимірювання тиску:

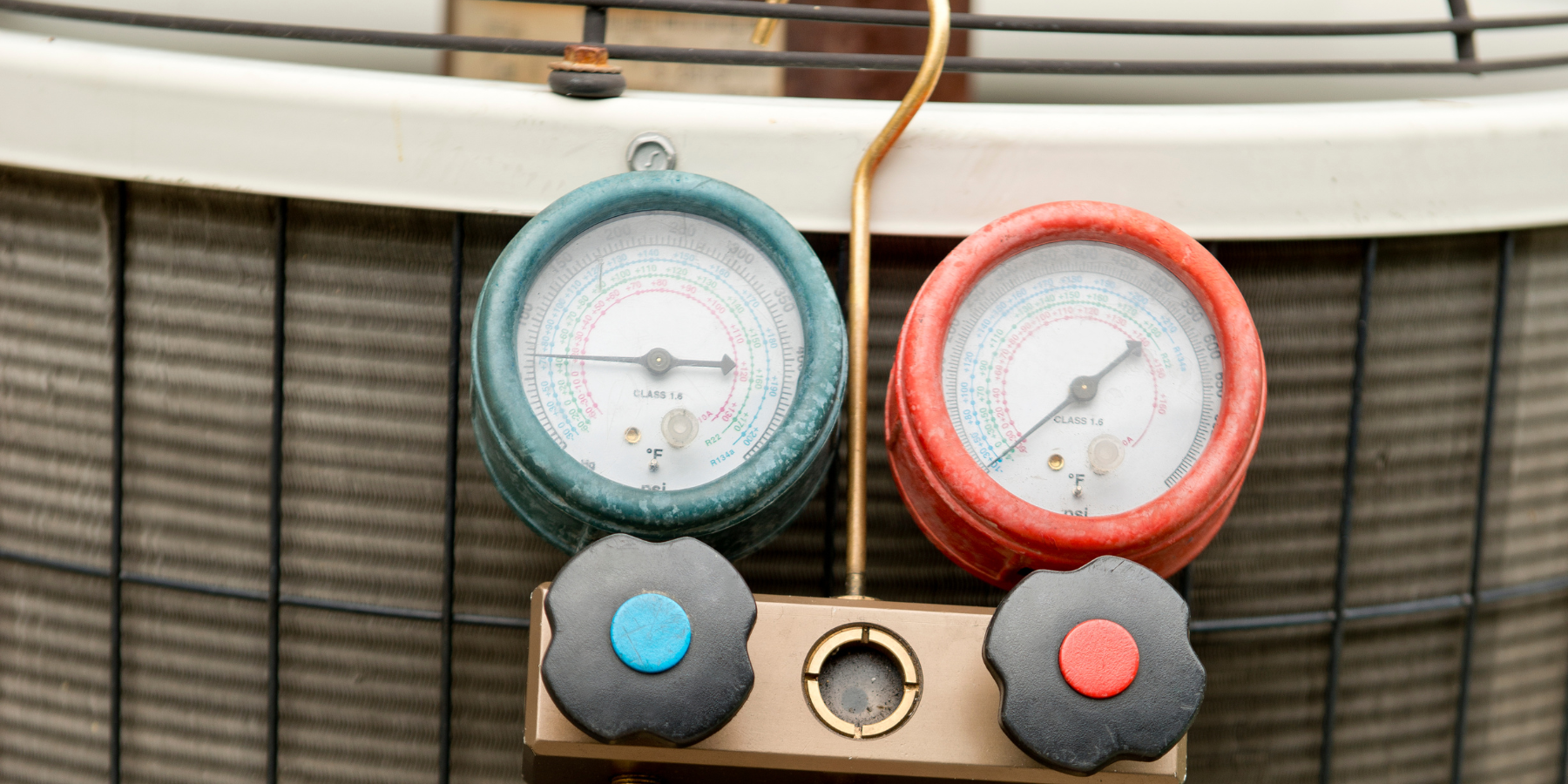

   Використовуються манометри, підключені до системи. Тиск вимірюється:

   • На стороні низького тиску (випарник): вказує на температуру кипіння фреону під час випаровування.
   • На стороні високого тиску (конденсатор): пов'язаний із температурою конденсації.

4. Співставлення з таблицею або графіком:
   Отримані дані порівнюються з PT-діаграмою для визначення температури кипіння.

Приклад таблиці для R-410A:

---

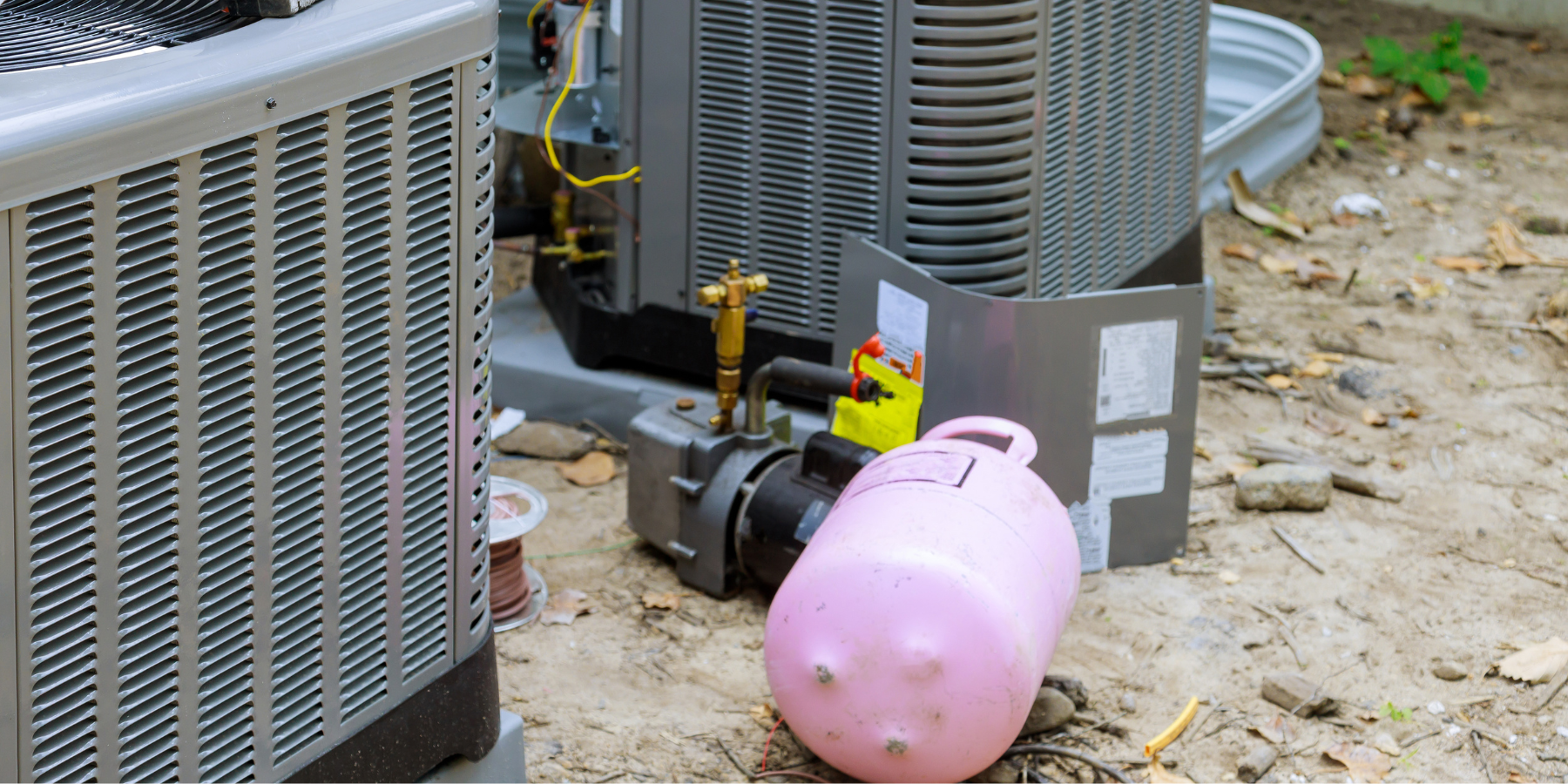

Температура кипіння фреону в різних системах

Температура кипіння фреону напряму впливає на продуктивність системи охолодження та залежить від її конфігурації та режиму роботи.

• У побутових кондиціонерах:
  Від -10°C до +5°C. Це забезпечує ефективне випаровування фреону під час теплообміну з повітрям.

• У промислових установках:
  Може бути налаштована на нижчі значення для специфічних цілей, наприклад, охолодження технологічного обладнання чи продуктів.

Режими роботи:

• Охолодження: Фреон випаровується у теплообміннику, забираючи тепло з повітря. Температура кипіння зазвичай у межах -5°C...+5°C.
• Обігрів: У теплових насосах процес зворотний: фреон випаровується назовні, забираючи тепло з холодного повітря. Температура кипіння може досягати -15°C.

---

Приклади розрахунків

Для системи з фреоном R-410A, що працює в режимі охолодження:

• Тиск у випарнику: 5 бар.
• Температура кипіння за PT-діаграмою: 0°C.

Для теплового насоса з R-32 у режимі обігріву:

• Тиск: 2 бар.
• Температура кипіння: -15°C.
