Градирні допомагають охолоджувати воду в промислових системах та системах кондиціонування повітря. Вони працюють, видаляючи тепло з води за допомогою випаровування. Градирні дозволяють не лише знизити температуру води, але й значно скоротити її споживання. Щоб вибрати та встановити градирню, важливо добре розуміти, як вона влаштована і працює, а також якими бувають градирні, як вони працюють, і як правильно проводити їх обслуговування.
Що таке градирня?
Градирня - це пристрій, який використовують для охолодження великої кількості води, використовуючи повітря. Такі установки часто застосовуються на підприємствах, де під час роботи утворюється багато гарячої води, і її потрібно знову охолодити для подальшого використання. Основне завдання градирні — знизити температуру води до рівня, який близький до температури навколишнього середовища.
Градирні важливі і для екології, і для продуктивної роботи підприємств, адже без них доводилося б постійно скидати нагріту воду і забирати нову з річок або озер. Градирні дозволяють створити замкнутий цикл використання води - гаряча вода знову охолоджується і повертається в систему. Так вдається значно знизити споживання води, а навколишнє середовище страждає менше.
Градирні необхідні в таких галузях, як енергетика, нафтохімія, металургія та харчова промисловість. Наприклад, на електростанціях вони охолоджують воду, яка використовується для перетворення пари на воду після турбін. У хімічній промисловості градирні допомагають охолодити реактори та інше обладнання, а на металургійних заводах охолоджують прокатні стани та печі.
Градирня під час роботи використовує процес, який називається випарне охолодження. Вода, нагріта в процесі роботи обладнання, надходить у градирню і розбризкується в ній дрібними краплями або стікає по спеціальних поверхнях. Повітря, яке подається всередину, забирає частину тепла, і невелика частина води випаровується. Це випаровування і дозволяє основній масі води залишитися холодною. Охолоджена вода знову йде в систему, і процес повторюється.
Які види градирень бувають?
Градирні можуть відрізнятися за кількома основними характеристиками, які впливають на їх ефективність і роботу в різних умовах. Щоб вибрати правильне обладнання для ваших завдань, потрібно розуміти, які типи існують і чим вони відрізняються.
За способом створення тяги повітря:
- Баштові (гіперболічні) — використовують природну тягу повітря. Це відбувається за рахунок того, що гаряче повітря піднімається вгору, а холодне заходить знизу, створюючи циркуляцію.
- Вентиляторні — у цих градирнях встановлені спеціальні вентилятори, які змушують повітря рухатися примусово.
- Атмосферні — повітря рухається завдяки вітру. Ці установки використовують силу природи, щоб охолодити воду.
За напрямком руху повітря відносно води:
- Протитечійні — повітря і вода рухаються назустріч одне одному. Повітря надходить знизу, а вода стікає зверху.
- Поперечнотечійні — повітря рухається перпендикулярно потоку води.
- Змішаного типу — об'єднують обидва вищезгадані принципи, дозволяючи досягти більш гнучкого охолодження.
За типом зрошувача (пристрою для розподілу води):
- Краплинні — вода розбивається на дрібні краплі, що збільшує площу випаровування.
- Плівкові — вода стікає тонкою плівкою по спеціальних поверхнях, що збільшує контакт з повітрям.
- Комбіновані — поєднують обидва методи розподілу води для досягнення кращого ефекту.
Вибір типу градирні залежить від кількох важливих показників. У районах з жарким кліматом найчастіше вибирають вентиляторні градирні, адже вони забезпечують більш ефективне охолодження навіть при високих температурах. Якщо доступного простору мало, також краще використовувати вентиляторні моделі, оскільки вони займають менше місця порівняно з баштовими. Важливо враховувати і якість води: якщо у воді багато домішок, плівкові зрошувачі можуть швидше засмічуватися і вимагати частого обслуговування.
Правильно підібрана градирня не лише забезпечить стабільне охолодження, але й дозволить знизити експлуатаційні витрати. Якщо у вас виникли питання, наші спеціалісти завжди готові допомогти вам знайти оптимальне рішення!

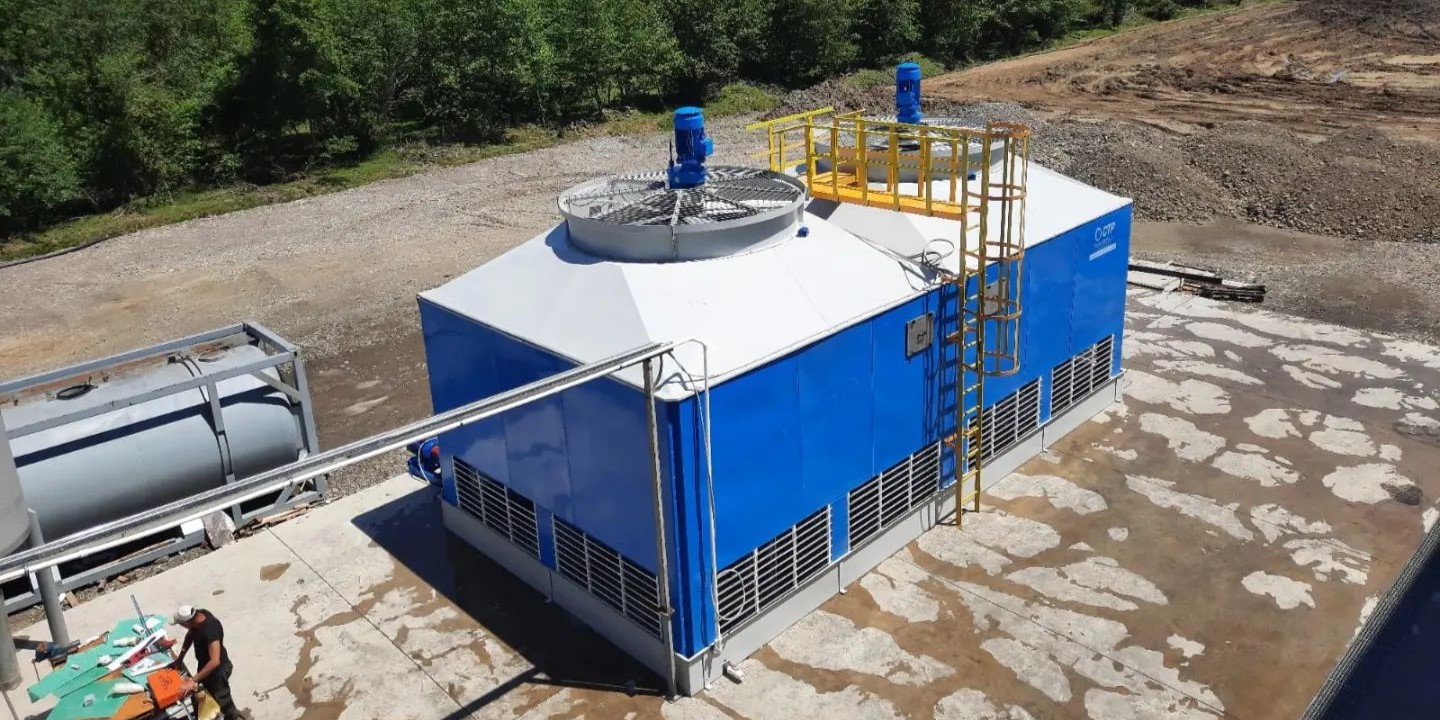

Конструкція та принцип роботи вентиляторної градирні

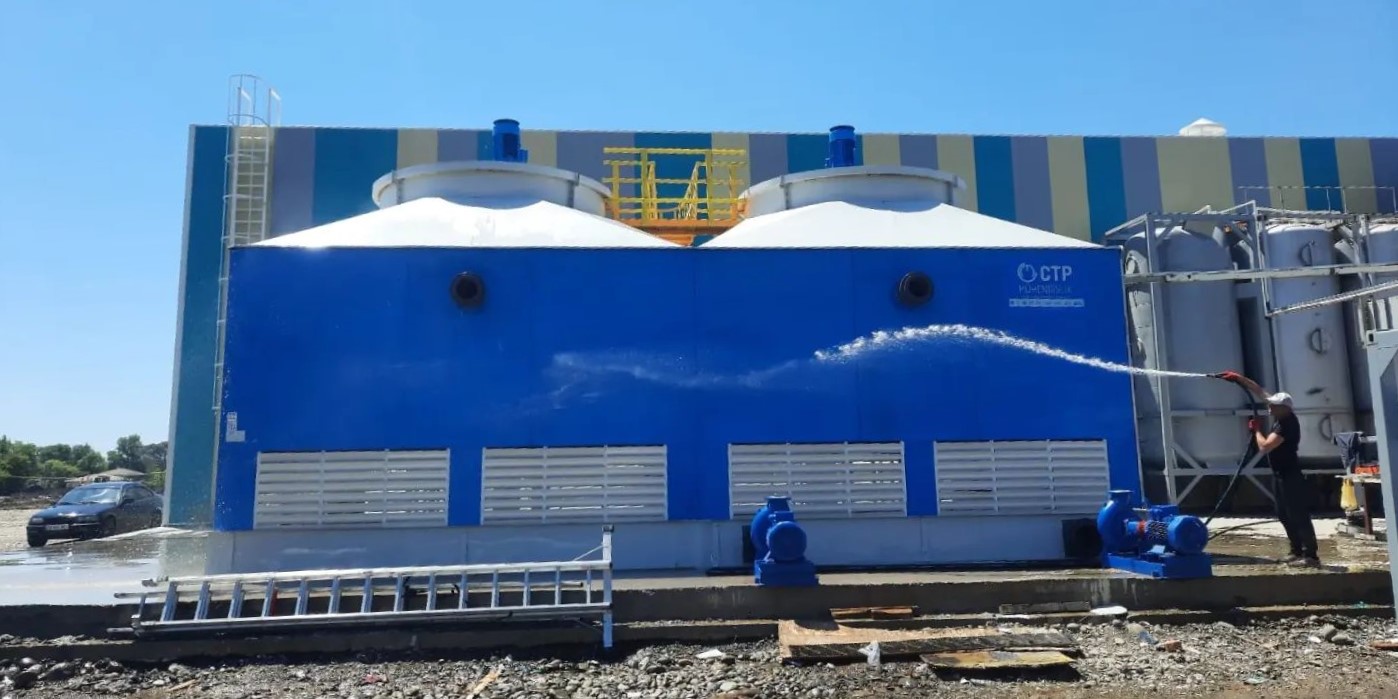

Градирня вентиляторна - це складна система, що складається з кількох компонентів, необхідних для охолодження води. Корпус найчастіше виготовляється з таких матеріалів як склопластик, метал або бетон. Корпус градирні потрібен для того, щоб направляти потоки води та повітря. Всередині нього встановлюється водорозподільна система - це мережа труб або жолобів, через які гаряча вода розподіляється по всій градирні. Вона повинна рівномірно подати воду на зрошувач, щоб досягти найбільшого контакту води з повітрям.
Зрошувач - найважливіша частина конструкції. Це саме та зона, де відбувається саме охолодження. Вода або стікає по зрошувачу тонким шаром, або розпилюється дрібними краплями, залежно від типу зрошувача. Цей елемент збільшує площу контакту води з повітрям, що сприяє більш швидкому охолодженню.
Повітря, необхідне для процесу охолодження, подається за допомогою вентилятора. Вентилятор нагнітає повітряний потік через градирню - це може бути потік знизу вгору (якщо це протитечійна градирня) або збоку (в поперечнотечійних системах). Повітряний потік захоплює частину тепла, змушуючи випаровуватися невелику кількість води. Випаровування допомагає знизити температуру води, що залишилася.
Після випаровування, охолоджена вода стікає в спеціальний водозбірний басейн, звідки вона потім повертається в систему для повторного використання. Щоб запобігти втраті води з повітряним потоком, у градирні використовується водоуловлювач. Він затримує краплі води і не дозволяє їм виноситися разом з повітрям.
Система підживлення компенсує втрати води. При випаровуванні частина води втрачається, і щоб забезпечити стабільну роботу системи, потрібно регулярно поповнювати запаси води.
Принцип роботи вентиляторної градирні заснований на процесі випарного охолодження. Вода надходить у верхню частину пристрою, розподіляється по зрошувачу, де контактує з потоком повітря. Повітря, проходячи через зрошувач, забирає частину тепла і випаровує невелику кількість води. Охолоджена вода збирається в нижній частині градирні і повертається в технологічний процес, а нагріте повітря виходить назовні.
Працездатність такої системи залежить від певних умов. Чим більша різниця між температурою води, що надходить, і температурою повітря, тим краще відбувається охолодження. Важлива також швидкість повітряного потоку, яку створює вентилятор, площа поверхні контакту води з повітрям і час, коли вода знаходиться в контакті з повітрям.
Управління цими параметрами дозволяє налаштувати роботу градирні таким чином, щоб досягти потрібного рівня охолодження при мінімальних витратах енергії.
Переваги та недоліки використання вентиляторної градирні
Вентиляторні градирні затребувані в різних галузях промисловості. Основна перевага вентиляторної градирні — це висока продуктивність. Через те, що повітря подається примусово, система забезпечує стабільне охолодження води, незалежно від зовнішніх умов. Вентилятори дозволяють точно контролювати обсяг і швидкість повітряного потоку.
Крім того, вентиляторні градирні досить компактні. Порівняно з баштовими, вони займають набагато менше місця, а тому підходять для підприємств з обмеженим простором. На додаток до цього, такі градирні простіші в установці і не вимагають складних фундаментів, їх можна монтувати навіть на дахах будівель.
Вентиляторні градирні дозволяють легко регулювати потужність охолодження, змінюючи швидкість обертання вентиляторів. Це дозволяє швидко підлаштуватися під будь-які потреби в охолодженні, що добре для виробництв зі змінними навантаженнями. Ще одна перевага — це модульна конструкція, яка дозволяє збільшувати потужність системи, додаючи додаткові градирні без необхідності повної реконструкції системи охолодження.
Але вентиляторні градирні мають і свої недоліки. Одним з головних є їх залежність від електрики. Оскільки вентилятори працюють на електроенергії, витрати на їх використання напряму залежать від вартості електрики. Більше того, при відключенні світла ефективність охолодження різко падає.
Інший недолік - рівень шуму від працюючих вентиляторів. Це може стати проблемою, особливо якщо градирні встановлені поруч з житловими зонами.
| Переваги | Недоліки |
| Висока ефективність охолодження | Енерговитрати на роботу вентиляторів |
| Компактність | Шумове забруднення |
| Простота монтажу | Залежність від електропостачання |
| Гнучкість в експлуатації | Необхідність регулярного обслуговування |
| Можливість модульної установки | Чутливість до якості води |
| Низькі капітальні затрати | Втрати води на винос повітряним потоком |
Вентиляторні градирні можуть відчутно підвищити працездатність підприємства, забезпечуючи стабільне охолодження і скорочення споживання води. Однак перед прийняттям рішення про купівлю та встановлення такої системи важливо ретельно проаналізувати умови експлуатації, оцінити можливості підприємства і провести техніко-економічний аналіз.
Техобслуговування градирні
Градирням необхідне регулярне техобслуговування для стабільної і довгострокової роботи. Вони вимагають постійного контролю, а їх працездатність залежить від стану всіх деталей.
У процесі роботи на поверхнях теплообмінників може накопичуватися пил, бруд та інші забруднення. Якщо теплообмінники забиваються, градирня починає працювати гірше, і це може призвести до перегріву обладнання, а це може підвищити витрати на електроенергію і скоротити термін служби системи.
Вентилятори — це серце всієї системи, і їх безперебійна робота гарантує стабільне охолодження води. З часом, як і будь-який механічний пристрій, вентилятори можуть зношуватися. Тому їх необхідно періодично оглядати, перевіряти на наявність дефектів і зносу, а в разі необхідності — замінювати або ремонтувати.
Контроль якості води - обов'язкова частина техобслуговування. Якщо в системі використовується жорстка вода, це може призвести до утворення накипу всередині труб і насадок. Накип знижує пропускну здатність води і погіршує теплообмін. Щоб уникнути подібних проблем, необхідно регулярно перевіряти якість води і за потреби проводити водопідготовку, тобто використовувати спеціальні фільтри або хімічні реагенти для пом'якшення води.
Проведення регулярних перевірок дозволяє виявити можливі проблеми на ранній стадії і уникнути серйозних поломок. Під час таких перевірок фахівці оцінюють стан усіх основних вузлів системи, виявляють знос обладнання і усувають несправності, що дозволяє запобігти аварійним ситуаціям і мінімізувати простої.
Якщо ви розглядаєте можливість встановлення градирні, наші фахівці завжди готові проконсультувати вас з усіх питань. Зв'яжіться з нами, заповнивши контактну форму на сайті або зателефонувавши. Ми допоможемо підібрати найбільш підходяще рішення для вашого виробництва і забезпечимо професійний монтаж обладнання, щоб градирня працювала ефективно і надійно в будь-яких умовах.
