Безперебійна робота компресора критично важлива для підтримки необхідного температурного режиму та ефективності всього обладнання. Будь-яка несправність компресора може призвести до значних збоїв, простоїв та фінансових втрат. Саме тому знання того, як перевірити компресор, є фундаментальним для інженерів, майстрів та обслуговуючого персоналу. Своєчасна діагностика за допомогою перевірки компресора мультиметром дозволяє виявити потенційні проблеми на ранніх стадіях, запобігти серйозним поломкам та суттєво продовжити термін служби обладнання. Ця стаття надасть вам покроковий посібник з прозвонки компресора, що дозволить вам ефективно діагностувати його стан.
Підготовка до діагностики: Безпека та інструменти
Перед тим як приступити до діагностики, пам'ятайте про безпеку. Перш ніж купити поршневий компресор або розпочинати роботу з ним, завжди відключайте обладнання від електромережі, а також переконайтесь, що всі конденсатори повністю розряджені. Висока напруга може бути небезпечною для життя.
Для проведення діагностики вам знадобиться мінімальний набір інструментів:
- Мультиметр (тестер для перевірки компресора): Основний інструмент, що дозволяє виміряти опір обмоток та виявити їх пробій на корпус. Переконайтесь, що ваш мультиметр справний та має заряджені елементи живлення.
- Викрутки (плоскі та хрестові).
- Захисні рукавички.

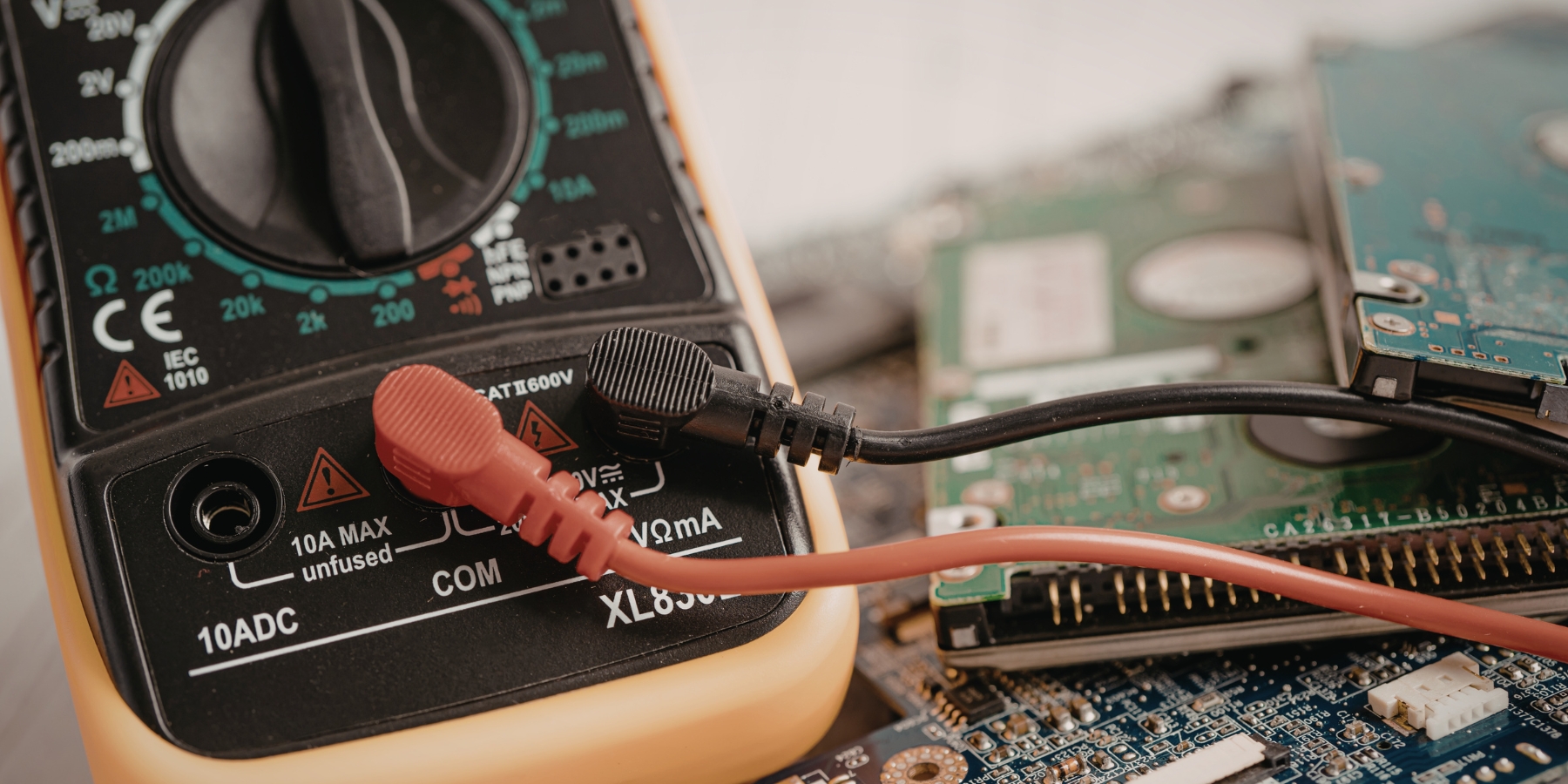

Мультиметр буде використовуватися переважно в режимі вимірювання опору (Ом) та режимі продзвонювання (звуковий сигнал при низькому опорі).

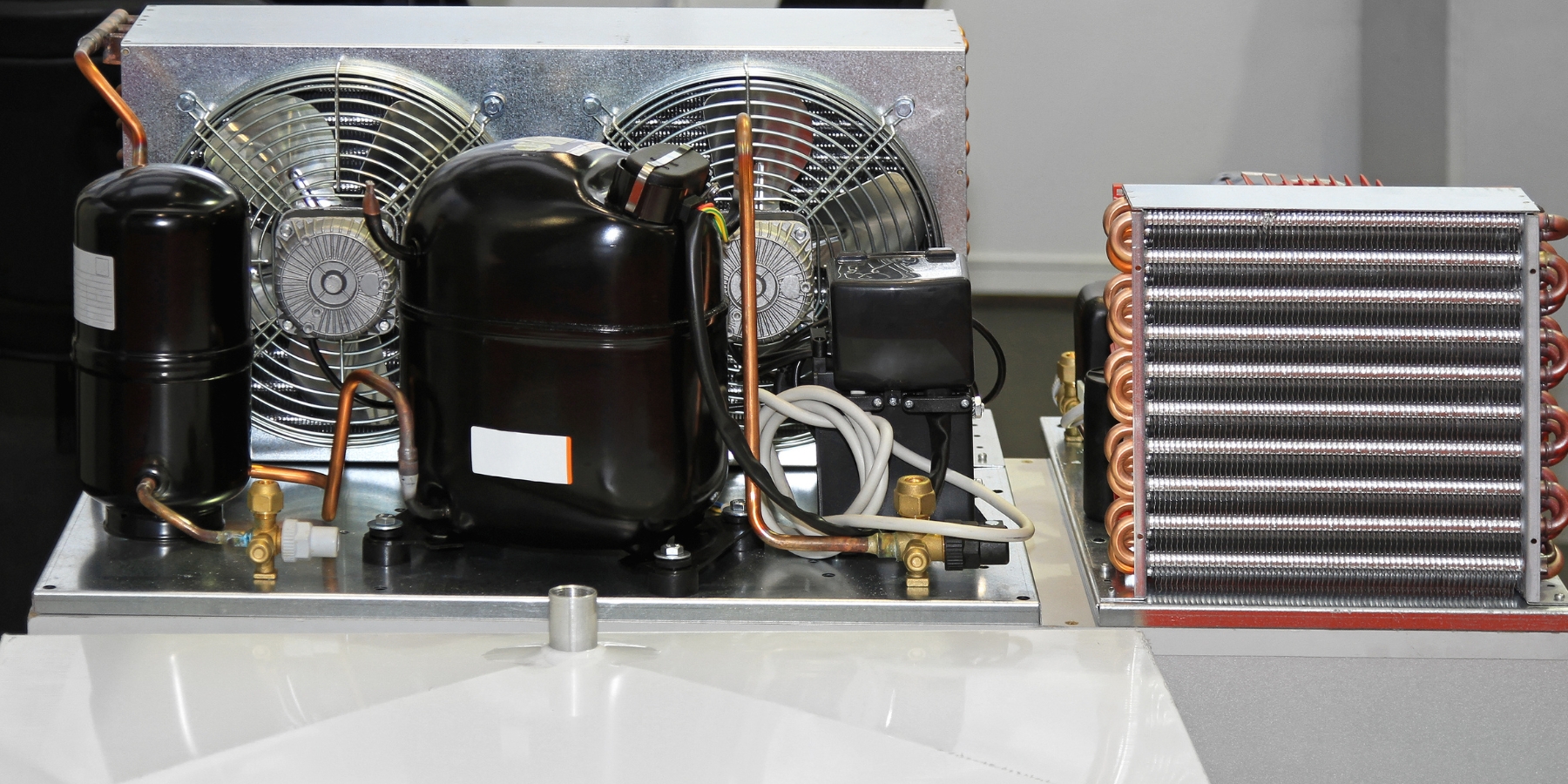

Основні етапи перевірки компресора мультиметром
Діагностика компресора складається з кількох ключових етапів.
Візуальний оглядПочніть з ретельного візуального огляду компресора. Зверніть увагу на:
- Очевидні механічні пошкодження корпусу.
- Сліди витоків масла або фреону.
- Стан електричних клем – вони повинні бути чистими, без окислення та надійно закріпленими.
Електродвигун компресора має три обмотки: робочу (R – Running), пускову (S – Start) та спільну (C – Common). Правильна ідентифікація та замір опору компресора цих обмоток є ключовим етапом.
- Як визначити пускову і робочу обмотку: На торці компресора зазвичай розташовані три клеми. Позначимо їх як 1, 2, 3. Ваше завдання – заміряти опір між усіма можливими парами клем:
- Між 1 та 2
- Між 1 та 3
- Між 2 та 3
- Запам'ятайте або запишіть отримані значення. Загальне правило таке:
- Опір між робочою та спільною обмоткою (R-C) буде найменшим.
- Опір між пусковою та спільною обмоткою (S-C) буде середнім.
- Опір між робочою та пусковою обмотками (R-S) буде найбільшим і дорівнюватиме сумі опорів R-C та S-C.
- Наприклад, якщо ви отримали значення 10 Ом, 20 Ом та 30 Ом:
- 10 Ом – це опір R-C.
- 20 Ом – це опір S-C.
- 30 Ом – це опір R-S.
- Таким чином, ви можете визначити, яка клема є спільною (С – Common), яка робочою (R – Running) та яка пусковою (S – Start). Зазвичай, спільна клема має найменший опір до обох інших.
Нормативні показники опору можуть відрізнятися залежно від моделі компресора та його потужності, але зазвичай вони знаходяться в діапазоні від кількох Ом до кількох десятків Ом. Важливо, щоб отримані значення були близькими до паспортних даних, якщо вони доступні, та відповідали принципу R-S = R-C + S-C.
Якщо ви отримали нульовий опір між будь-якими клемами, це свідчить про коротке замикання. Якщо ж опір нескінченний (мультиметр показує "OL" або одиницю), це означає обрив обмотки. В обох випадках компресор несправний.
Ця перевірка дозволяє виявити пробій ізоляції обмоток на металевий корпус компресора, що є однією з найпоширеніших несправностей компресора холодильника.
- Встановіть мультиметр в режим вимірювання високого опору (наприклад, 20 кОм або 200 кОм) або в режим продзвонювання.
- Прикладіть один щуп мультиметра до зачищеної металевої частини корпусу компресора (без фарби та іржі).
- Прикладайте другий щуп по черзі до кожної з трьох електричних клем компресора.
У нормі мультиметр повинен показувати нескінченний опір (розрив ланцюга), що свідчить про цілісність ізоляції. Якщо ж мультиметр показує будь-яке значення опору або видає звуковий сигнал (в режимі продзвонювання), це означає, що ізоляція обмотки пробита на корпус, і компресор несправний.
Перевірка роботи пускового реле. Іноді проблема полягає не в самому компресорі, а в пусковому реле, яке відповідає за запуск пускової обмотки. Для детальної інформації про цю діагностику рекомендуємо звернутися до нашої статті: Як перевірити пускове реле компресора холодильника.Аналіз результатів та можливі несправності
Після проведення всіх вимірювань ви зможете інтерпретувати отримані дані:
- Обрив обмотки: Мультиметр показує нескінченний опір між двома клемами. Це означає, що електричний ланцюг обірваний, і струм не може проходити через обмотку.
- Коротке замикання обмоток: Мультиметр показує нульовий або дуже низький опір між двома клемами, що значно нижче норми. Це свідчить про прямий контакт між витками обмотки, що призводить до перегріву та виходу з ладу.
- Коротке замикання на корпус (пробій на масу): Мультиметр показує будь-яке значення опору між клемою та корпусом. Це вказує на пошкодження ізоляції, що може призвести до ураження електричним струмом та подальшого руйнування компресора.
Усі ці показники вказують на несправності компресора холодильника, які, як правило, є критичними та вимагають заміни агрегату. Ремонт компресора, особливо його електричної частини, є складним і не завжди доцільним з економічної точки зору, враховуючи надійність та герметичність конструкції.
Варто також пам'ятати, що існують інші причини, чому компресор може не працювати належним чином. Наприклад, якщо ви стикаєтеся з тим, що компресор не запускається, можливо, варто перевірити інші компоненти системи. Більш детально про це ви можете прочитати в нашій статті: Чому не запускається холодильний компресор: основні причини. Якщо ж компресор працює, але не виконує своєї функції, причини можуть бути інші. Дізнайтеся більше про це в матеріалі: Чому компресор не набирає тиск.
Важливість професійної діагностики та обслуговування
Хоча перевірка компресора мультиметром дозволяє виявити більшість електричних несправностей, вона не завжди дає повну картину стану агрегату. Механічні несправності, проблеми з клапанами, низька продуктивність або внутрішні витоки можуть бути не виявлені за допомогою простої прозвонки. Для повної та точної діагностики, а також для ремонту та заміни, завжди рекомендується звертатися до кваліфікованих фахівців. Професійне обладнання та досвід інженерів дозволяють провести комплексну оцінку, що є запорукою довгої та безвідмовної роботи вашого промислового обладнання.
