Проєктування промислових систем охолодження та нагріву потребує точних інженерних обчислень. Грамотний підбір кожухотрубного теплообмінника гарантує надійність роботи обладнання, вихід на задані температурні режими та оптимальну витрату енергоресурсів. Щоб спростити задачу інженерам і фахівцям відділів постачання, ми розробили зручний інтерактивний інструмент. Тепер виконати попередній розрахунок кожухотрубного теплообмінника онлайн можна прямо на цій сторінці, задавши базові параметри робочих середовищ.
Кожухотрубний теплообмінник — базовий апарат для нагріву, охолодження та конденсації у промисловості. Калькулятор нижче дозволяє виконати попередню оцінку теплового навантаження, середньологарифмічного температурного напору (LMTD) та орієнтовної площі теплообміну.
Калькулятор кожухотрубного теплообмінника
Вкажіть середовища та температури. Витрату достатньо задати для одного контуру (або введіть потужність напряму).
Гріючий контур
Нагріваний контур
Результат
Розрахункове теплове навантаження: — кВт
Потрібна площа теплообміну: — м²
K: — Вт/(м²·К)
LMTD: — К
Витрата 2-го контуру: — м³/год
Розрахунок за: —
Це попередня оцінка. На точний підбір впливають схема руху, кількість ходів, забруднення, в’язкість, тиск/кипіння/конденсація та обмеження за втратами тиску.
Отримайте точне креслення та вартість кожухотрубного теплообмінника під ваші параметри
Як рахується площа теплообміну
Калькулятор використовує базові рівняння теплопередачі: Q = G · c · ΔT, середньологарифмічний температурний напір для протитечії (LMTD) та F = Q / (K · LMTD). Теплофізичні властивості й матриця K задані як усереднені довідкові значення всередині скрипта.
Що таке кожухотрубний теплообмінник
Кожухотрубний теплообмінник — це складний інженерний пристрій, який відіграє критичну роль у процесах теплообміну в різних галузях промисловості. Він забезпечує ефективний теплообмін між двома та більше середовищами без їхнього безпосереднього контакту.
Кожухотрубний теплообмінник залишається одним із найбільш затребуваних і універсальних пристроїв у промисловості. Його застосування забезпечує не лише ефективне використання енергії, а й високий рівень надійності обладнання.
Грамотне проєктування та вибір кожухотрубного теплообмінника може суттєво знизити експлуатаційні витрати й підвищити продуктивність.

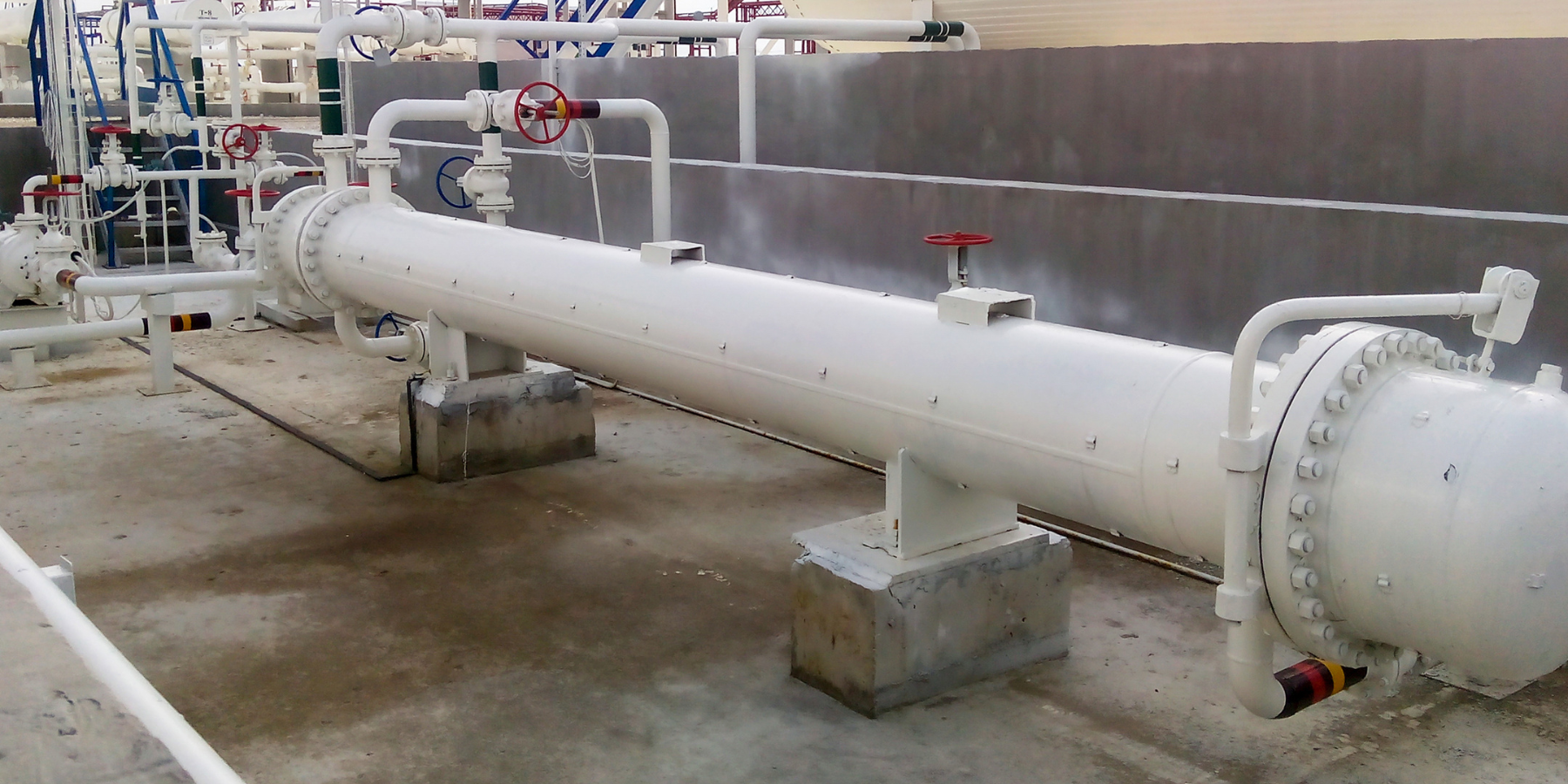

Конструктивні особливості кожухотрубного теплообмінника та принцип роботи
Основними елементами конструкції кожухотрубного теплообмінника є:
- Корпус (кожух): зовнішній циліндричний елемент, усередині якого розміщується трубний пучок.

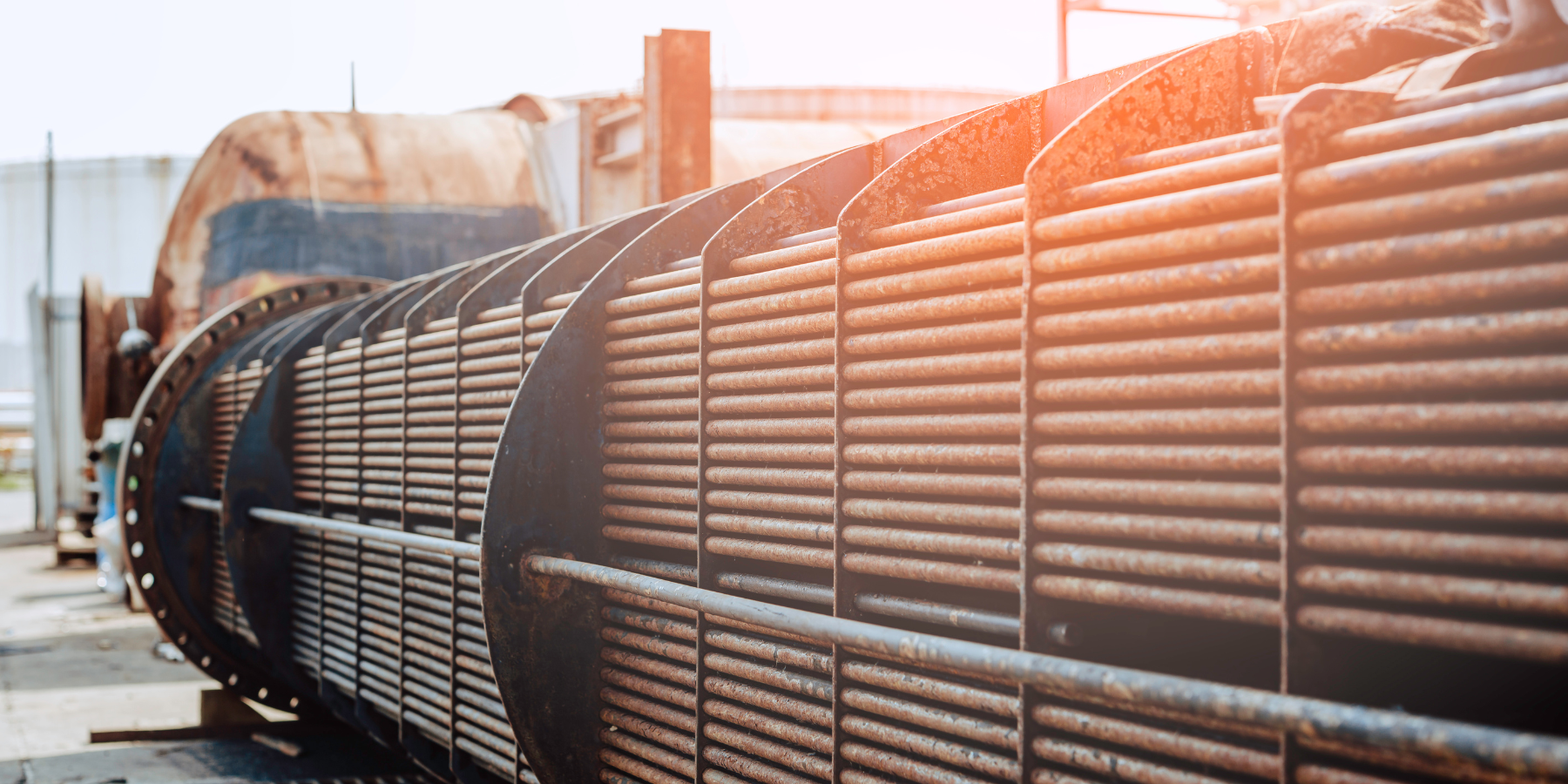

- Трубний пучок: сукупність труб, через які проходить один із теплоносіїв.
- Перегородки: елементи, що спрямовують потік теплоносія в міжтрубному просторі для підвищення ефективності теплообміну. Навіщо перегородки в теплообміннику — читайте тут.
- Патрубки входу та виходу середовищ: забезпечують подачу й відведення теплоносіїв.
Принцип роботи агрегата базується на русі теплоносіїв у різних порожнинах пристрою: один флюїд проходить усередині труб, інший — у міжтрубному просторі. Це створює умови для інтенсивного теплообміну через стінки труб.
Математична модель розрахунку теплообмінника
Базове рівняння теплового балансу має такий вигляд:
Де Q — кількість переданої теплоти (Вт), k — коефіцієнт теплопередачі, F — поверхня теплообміну, ΔTср — LMTD, Z — поправочний температурний коефіцієнт.
Методика розрахунку кожухотрубного теплообмінника включає кілька послідовних етапів:
Перший етап: гідравлічний розрахунок
На цьому етапі визначаються:
- Швидкість руху теплоносіїв
- Падіння тиску в трубному та міжтрубному просторах
- Критерії Рейнольдса для оцінки режиму течії
Орієнтовні гідравлічні діапазони
- Швидкість у трубах: 1–3 м/с
- Швидкість у міжтрубному просторі: 0,5–2 м/с
- Максимальне падіння тиску: 100–200 кПа
Другий етап: тепловий розрахунок
Включає визначення:
- Коефіцієнта теплопередачі
- Поверхні теплообміну
- Температурного напору
Третій етап: конструктивний розрахунок
Передбачає:
- Вибір діаметра труб
- Визначення кількості ходів
- Компоновку трубного пучка
- Розрахунок перегородок
Особливі терміни та визначення
- Еквівалентний діаметр — умовний діаметр, який використовується для гідравлічних розрахунків.
- Число Нуссельта — критерій інтенсивності теплообміну.
- Теплова ефективність — відношення реального теплового потоку до максимально можливого.
Практичний приклад розрахунку кожухотрубного теплообмінника
Припустимо, необхідно спроєктувати теплообмінник для охолодження моторної оливи в системі змащення двигуна внутрішнього згоряння.
Вихідні дані:
- Масова витрата оливи: 5 кг/с
- Початкова температура оливи: 120 °C
- Потрібна кінцева температура: 80 °C
- Охолоджувальне середовище: вода технічної якості
Проміжні результати розрахунку показують, що для таких параметрів знадобиться теплообмінник із такими характеристиками:
- Поверхня теплообміну: 50–60 м²
- Кількість труб: 200–250 штук
- Діаметр труб: 25×2,5 мм

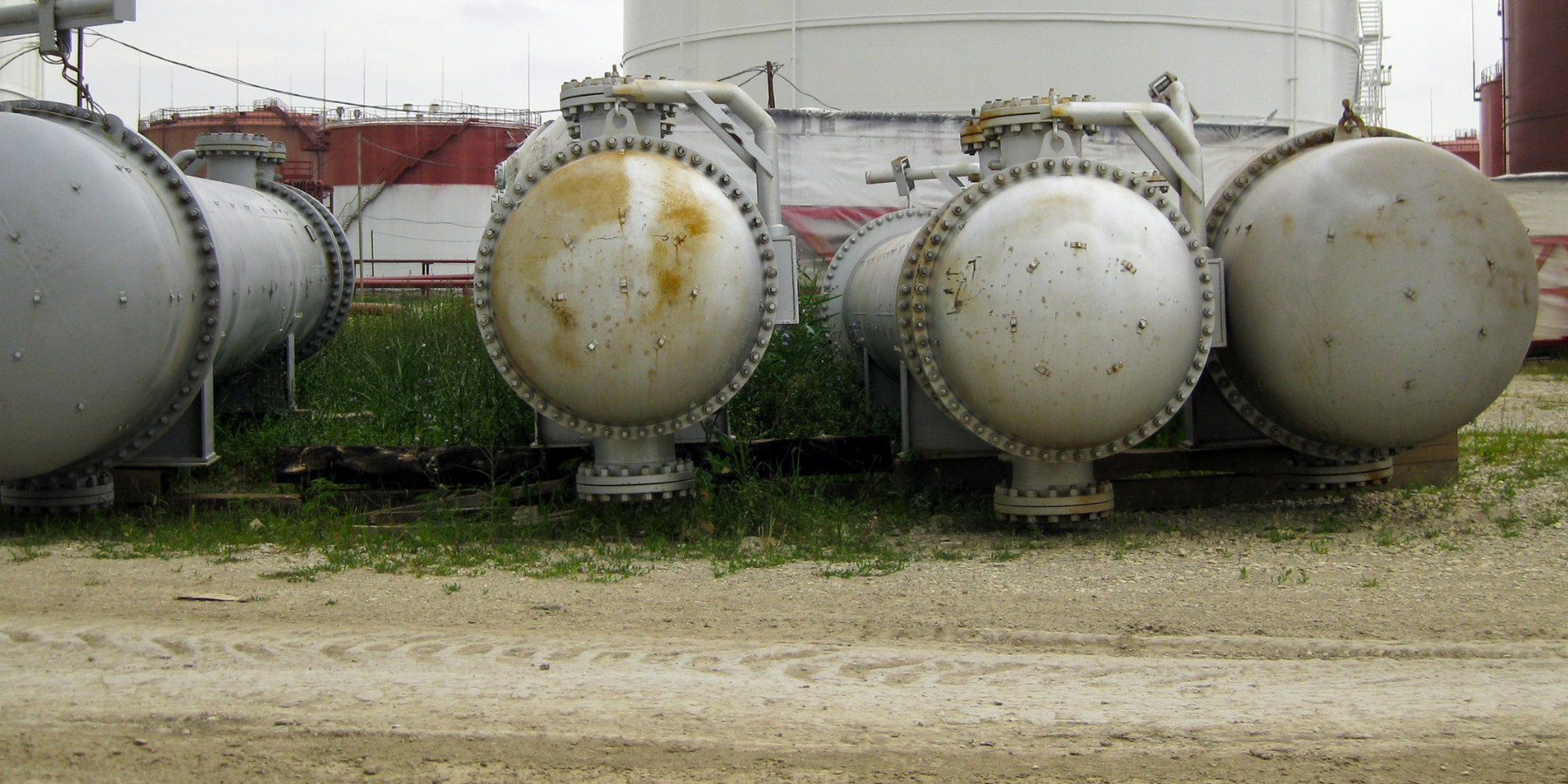

Критичні фактори вибору кожухотрубного теплообмінника
Під час проєктування необхідно враховувати:
- Корозійну стійкість матеріалів
- Можливість очищення та обслуговування
- Температурні деформації
- Гідравлічний опір
Інтенсифікація теплообміну
Для підвищення ефективності кожухотрубних теплообмінників застосовуються різні методи інтенсифікації теплообміну. Їх поділяють на дві основні групи:
- Активні методи: використання зовнішніх впливів, таких як вібрація або електромагнітні поля, для покращення теплообміну
- Пасивні методи: зміна геометрії теплообмінної поверхні, наприклад, застосування спіральних перегородок у міжтрубному просторі, що сприяє турбулізації потоку та збільшенню коефіцієнта тепловіддачі.
Цифрове моделювання процесів у кожухотрубних теплообмінниках
Сучасні технології дозволяють використовувати чисельне моделювання для оптимізації конструкції та процесів у кожухотрубних теплообмінниках. Програми комп’ютерного моделювання, такі як CFD (Computational Fluid Dynamics), дають можливість аналізувати потоки теплоносіїв, розподіл температур і гідравлічні параметри з високою точністю. Це дозволяє:
- Скоротити час на проєктування та тестування нових конструкцій.
- Підвищити енергоефективність завдяки точному налаштуванню параметрів.
- Уникнути помилок на стадії виробництва.
Матеріали та їх роль у продуктивності кожухотрубних теплообмінників
Матеріали, що використовуються під час виготовлення кожухотрубних теплообмінників, мають важливе значення для їхньої ефективності та довговічності.
Вимоги до матеріалів:
- Теплопровідність. Чим вища теплопровідність матеріалу, тим ефективніший теплообмін. Найчастіше використовуються: мідь і її сплави (висока теплопровідність, але висока вартість), алюміній (легкість і добра теплопровідність), нержавіюча сталь (стійкість до корозії за помірної теплопровідності).
- Корозійна стійкість. Особливо важлива для теплообмінників, що працюють з агресивними середовищами. Матеріали повинні витримувати вплив кислот, лугів або морської води.
- Механічна міцність. Стійкість до тиску та температурних перепадів дозволяє зберігати цілісність конструкції в екстремальних умовах експлуатації.
Приклади застосування кожухотрубних теплообмінників
Кожухотрубні теплообмінники широко застосовуються в різних галузях:
- Енергетика:
- Конденсатори та підігрівачі в парових і газотурбінних установках.
- Теплообмінники для утилізації тепла відхідних газів.
- Нафтогазова промисловість:
- Охолодження нафти й газу під час транспортування.
- Забезпечення стабільної температури під час фракційної перегонки.
- Хімічна промисловість:
- Реактори з контрольованою температурою.
- Системи для охолодження агресивних реагентів.
- Харчова промисловість:
- Пастеризація та охолодження молочних продуктів.
- Охолодження технологічних розчинів.
- Обладнання для HVAC (опалення, вентиляція та кондиціювання):
- У системах центрального кондиціювання повітря.
- У чиллерах для охолодження води.
- У системах опалення. Читайте детальніше: для чого потрібний теплообмінник у котельні.
