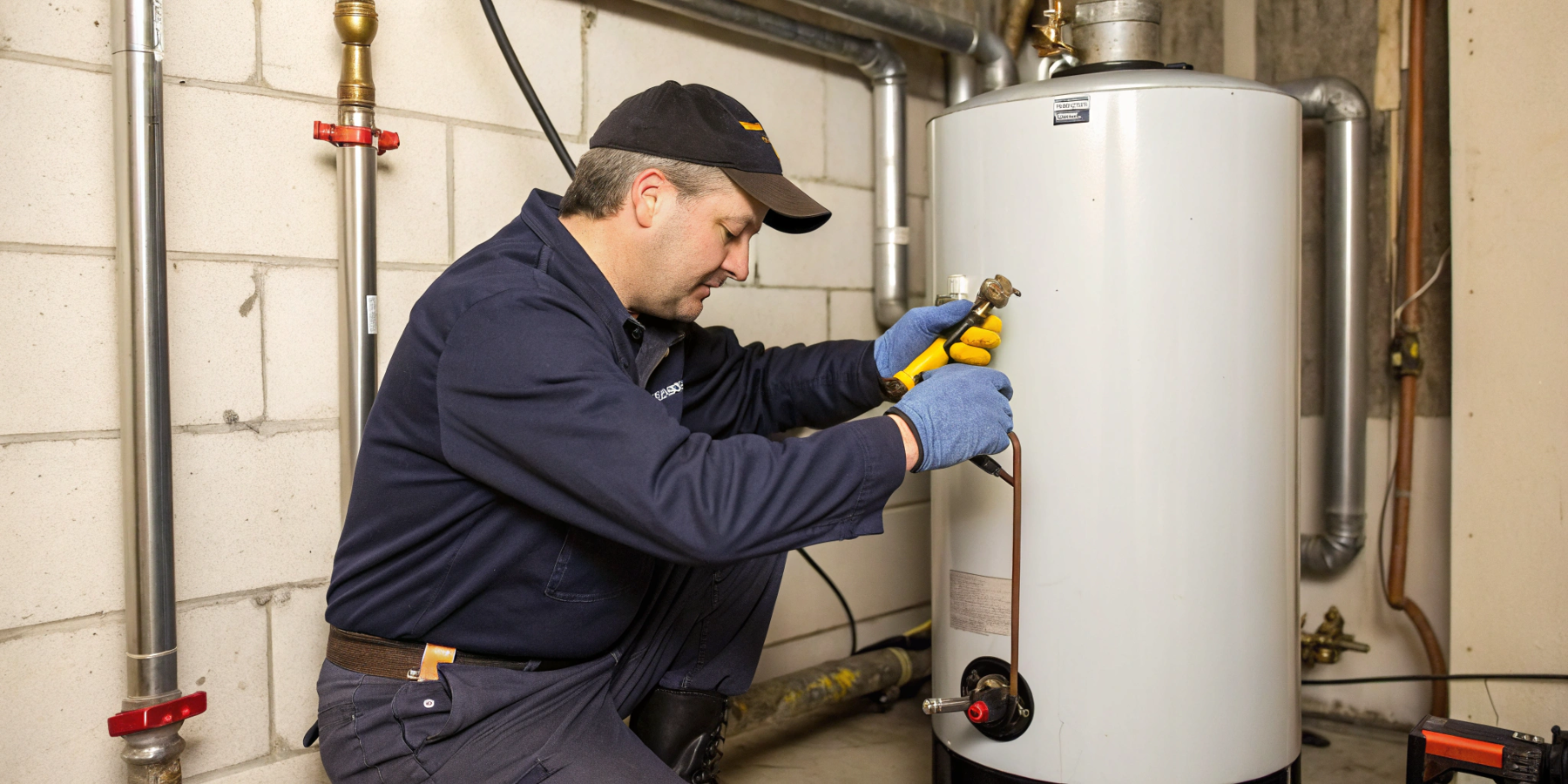

Як правильно встановити теплоакумулятор

Теплоакумулятор для твердопаливного котла або іншого опалювального обладнання – це пристрій, який накопичує надлишкове тепло та віддає його в систему опалення або гарячого водопостачання за необхідності. Його встановлення особливо актуальне для будинків, де теплогенерація відбувається нерівномірно. Правильний монтаж теплоакумулятора підвищує ККД системи, а також знижує витрату палива, продовжує термін служби обладнання та забезпечує стабільний мікроклімат. Встановлення теплоакумулятора в систему опалення – тривалий процес, де треба уникнути типових помилок.

---

Підготовка до встановлення теплоакумулятора: розрахунки та вибір місця

Монтаж теплоакумулятора починається з підготовчих робіт. Від цього залежить як ефективність системи, так і безпека її експлуатації.

Розрахунок обсягу теплоакумулятора

Об'єм бака підбирається виходячи з потужності котла та потреб об'єкта. Спрощена формула:

Об'єм (л) = Потужність котла (кВт) × 25–50.

Наприклад, для котла 20 кВт підійде бак 500-1000 л. Чим більший об'єм, тим довше акумулятор віддаватиме тепло після зупинки котла.

Читайте також: на скільки вистачає теплоакумулятора

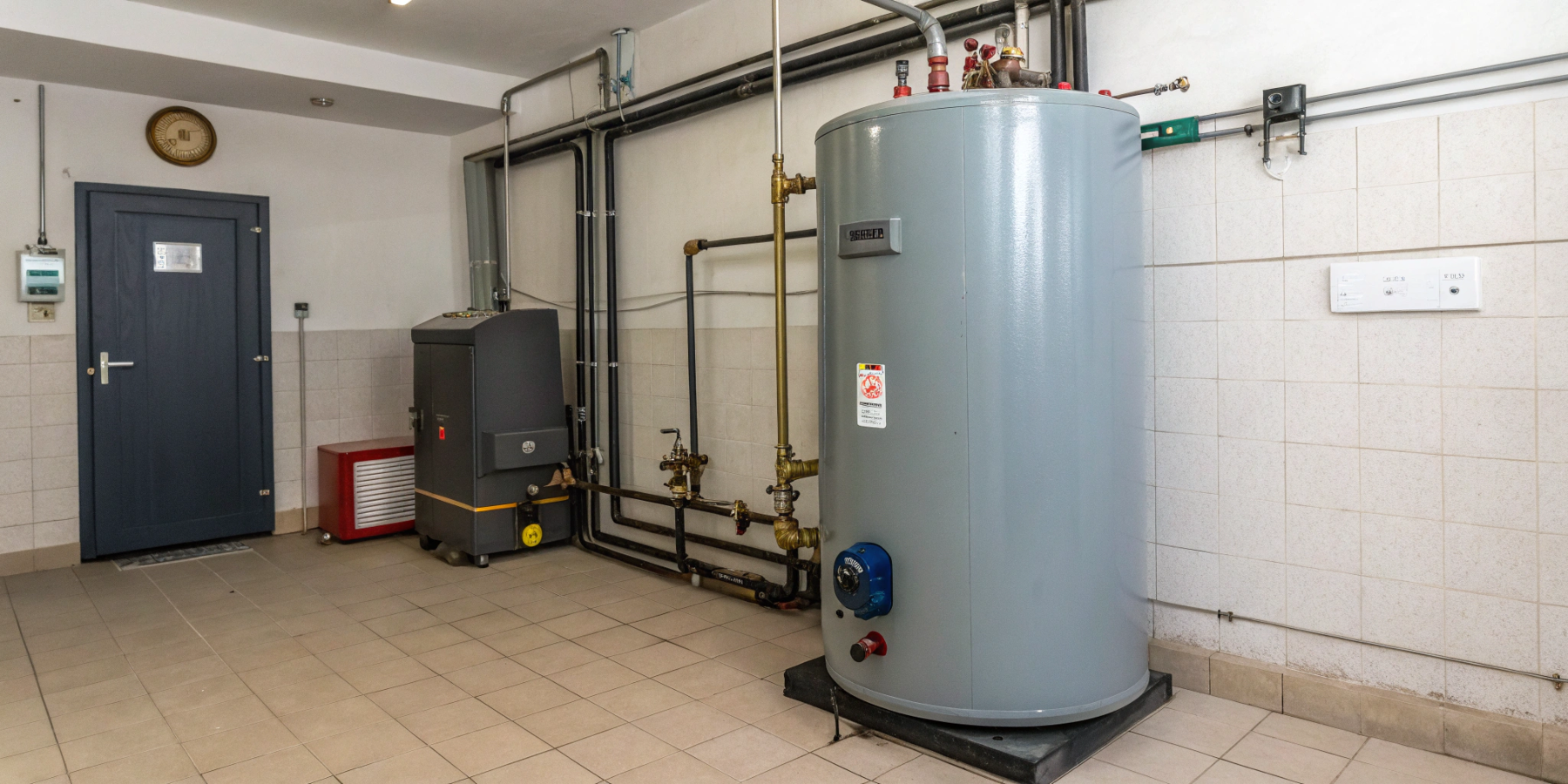

Вибір місця

Теплоакумулятор – це великогабаритний пристрій, який потребує дотримання певних умов:

• встановлення поблизу котла для мінімізації тепловтрат;

• наявність вільного простору для обслуговування (зазор 50–100 см від стін);

• міцна основа: бетонна підлога або посилена плита (вага заповненого бака може перевищувати 1 тонну);

• для систем з природною циркуляцією – розміщення вище за рівень радіаторів.

Підбір додаткових компонентів

Для інтеграції теплоакумулятора потрібні циркуляційні насоси (основний і для завантаження/розвантаження бака), триходові клапани або гідрострілка для поділу контурів, термостати та датчики температури, а також група безпеки (запобіжний клапан, манометр, відвідник повітря).

---

Встановлення теплоакумулятора у систему опалення: основні етапи

Монтаж теплоакумулятора потребує чіткого дотримання послідовності дій.

Етап 1. Підключення до котла

Теплоакумулятор встановлюється між котлом та контурами опалення. Схема підключення залежить від типу системи. Для систем з примусовою циркуляцією котел повинен нагрівати воду в баку через окремий насос. Основний насос подає теплоносій із ємності в радіатори. У системах з природною циркуляцією бак монтується у верхній точці, щоб забезпечити самоплив рідини.

Важливо передбачити байпас між котлом та акумулятором для аварійного відведення тепла.

Етап 2. Обв'язка теплоакумулятора

Обв'язка теплоакумулятора включає:

• встановлення групи безпеки на виході із котла;

• підключення розширювального бака (якщо він не вбудований у теплоакумулятор);

• монтаж циркуляційних насосів: насос завантаження – між котлом і баком, розвантаження – між баком і опалювальним контуром.

• інтеграція триходового клапана для регулювання температури подачі.

Усі з'єднання повинні бути герметизовані термостійким герметиком або лляним підмотуванням.

Етап 3. Підключення до контурів опалення

Теплоакумулятор може обслуговувати декілька контурів: радіатори, тепла підлога, бойлер ГВП. Для кожного контуру встановлюється окремий насос та термостатичний клапан. Це дозволяє незалежно регулювати температуру у різних зонах.

Етап 4. Встановлення автоматики

Для автоматизації роботи системи потрібні термодатчики в баку, котлу та контурах, контролер, керуючий насосами та клапанами, а також реле часу для програмування режимів завантаження/розвантаження. Наприклад, при досягненні в температурному баку 80°C контролер відключає насос завантаження, а при охолодженні до 50°C – запускає котел.

---

Перевірка та налаштування системи після монтажу

Після завершення встановлення теплоакумулятора в систему опалення необхідно провести тестування.

Гідравлічні випробування – перший етап. Треба заповнити систему водою та створити тиск, що перевищує робочий на 25%. Перевіряються всі з'єднання на предмет витоків.

Наступний момент – перевірка роботи насосів та клапанів. Необхідно переконатися, що вони включаються сигналом контролера, а клапани коректно перемикають потоки. Обов'язково порівнюються показання датчиків із еталонним термометром. У разі потреби налаштування коригуються.

Після цього здійснюється тестовий запуск котла. Бак завантажується до максимальної температури та перевіряється, як система віддає тепло в контури. Потрібно переконатися, що температура у приміщеннях підтримується стабільно.

---

Часті помилки під час встановлення теплоакумулятора

Установка теплоакумулятора – це відповідальний процес, який потребує уваги до деталей. Навіть невеликі помилки можуть призвести до зниження ефективності системи, збільшення витрат на паливо чи навіть аварійних ситуацій. Ось найпоширеніші помилки та їх наслідки.

1. Недостатній об’єм бака

Однією з найчастіших проблем є вибір теплоакумулятора з недостатнім об'ємом. Це відбувається, коли розрахунки виконуються без урахування реальних потреб системи. Наприклад, якщо бак занадто малий, він не зможе нагромадити достатньо тепла для підтримки комфортної температури в будинку після зупинки котла. В результаті обладнання включатиметься частіше, що призведе до підвищеної витрати палива, прискореного зносу обладнання та нестабільної температури в приміщеннях.

Як уникнути цієї проблеми? Перед покупкою теплоакумулятора рекомендується здійснити точний розрахунок його об’єму. Враховується потужність котла, тепловтрати будинку та тривалість роботи системи.

2. Відсутність теплоізоляції

Монтаж теплоакумулятора без теплоізоляції спричиняє втрату значної частини накопиченого тепла. Цей показник може досягати 20-30%, особливо якщо бак встановлений у неопалюваному приміщенні. Це знижує ефективність системи та збільшує навантаження на котел.

Щоб такого не сталося, ємність повинна мати якісну теплоізоляцію. Якщо її немає, використовуються додаткові матеріали, такі як мінеральна вата або пінополіуретан. Особлива увага приділяється кришці бака та місцям підключення труб – це зони найбільших тепловтрат.

Читайте також: з чого роблять буферну ємність для котла

3. Неправильне розташування насосів

Циркуляційні насоси мають важливе значення для належної роботи системи. Але їх неправильне встановлення може призвести до серйозних проблем. Наприклад, якщо насос завантаження (що подає теплоносій від котла в бак) встановлений на зворотній трубі, це уповільнює нагрівання та погіршує ефективність системи.

Тому такий насос повинен бути встановлений на трубі, що подає, а розвантажувальний (який подає теплоносій з бака в систему опалення) – на виході з теплоакумулятора. Це забезпечує оптимальну циркуляцію та швидке нагрівання.

Читайте також: будова циркуляційного насосу

4. Ігнорування групи безпеки

Група безпеки (запобіжний клапан, манометр і відвідник повітря) – це обов'язковий елемент системи. Її відсутність може призвести до небезпечних наслідків, таких як підвищення тиску в баку до критичного рівня, його розрив чи пошкодження трубопроводів, а також вихід з ладу котла або інших компонентів системи.

Рекомендується встановити групу безпеки на виході з котла або на верхній точці системи. Також бажано регулярно перевіряти її працездатність, особливо перед початком опалювального сезону.

---

Чому професійне встановлення теплоакумулятора – це важливо?

Теплоакумулятор, установка якого – це складний процес, що вимагає розуміння принципів роботи гідравлічних систем та навичок монтажу, незамінний для якісної роботи опалювальної системи. Неправильна обв'язка або вибір компонентів може звести нанівець всі переваги пристрою. А ось грамотно змонтований теплоакумулятор окупається за 2-3 роки за рахунок зниження витрат палива та підвищення комфорту.

Якщо є сумніви у своїх силах, монтаж теплоакумулятора краще довірити професіоналам. Це гарантує безпеку, довговічність та максимальну ефективність системи опалення.
