Неправильно підібраний циркуляційний насос – одна з найпоширеніших причин, чому система опалення працює погано: батареї не прогріваються рівномірно, котел тактує частіше за норму, рахунки за електроенергію ростуть без видимих причин. При цьому більшість проблем можна виключити ще на етапі вибору – якщо знати, на які параметри дивитися і як їх розрахувати.
У цій статті – чіткий інженерний підхід до підбору циркуляційного насоса для системи опалення: від формул розрахунку до типових помилок монтажників.
Що таке циркуляційний насос і навіщо він потрібен
Перш ніж купити тепловий насос або циркуляційний насос для опалення – важливо розуміти їх принципову різницю та роль у системі. Циркуляційний насос не нагріває теплоносій – він його переміщує. Завдання пристрою – забезпечити безперервний рух гарячої води по контуру: від котла до радіаторів або теплої підлоги і назад.
У системах із природною циркуляцією вода рухається за рахунок різниці густини холодного та гарячого теплоносія. Такі системи повільні, інертні та вимагають великих діаметрів труб. Примусова циркуляція через насос дозволяє:
- зменшити діаметр трубопроводів;
- прискорити прогрів приміщення;
- точніше регулювати температуру в кожній зоні;
- підвищити ККД котла.
Саме тому в сучасних закритих системах опалення циркуляційний насос – не опція, а обов'язковий елемент.
Ключові параметри для підбору циркуляційного насоса
Підбір циркуляційного насоса зводиться до двох головних величин: витрати (Q) і напору (H). Всі інші характеристики – вторинні, але також важливі.
Витрата (продуктивність) – Q, м³/год
Витрата показує, скільки теплоносія насос прокачує за одиницю часу. Вона залежить від теплової потужності системи та різниці температур між подачею та зворотом.
Формула:
Q = P / (1,163 × ΔT)
де:
- P – теплова потужність системи, кВт
- ΔT – різниця температур подачі та зворотної лінії (зазвичай 10–20°C)
- 1,163 – теплоємність води, кВт·год/(м³·°C)
Приклад: Будинок із тепловим навантаженням 20 кВт, ΔT = 15°C. Q = 20 / (1,163 × 15) = 1,15 м³/год
Напір – H, метри водяного стовпа
Напір – це здатність насоса долати гідравлічний опір системи. Він не залежить від висоти будинку (система закрита), але залежить від довжини трубопроводів, кількості арматури, фітингів, термоголовок.
Спрощена формула:
H = R × L × Z / 10 000
де:
- R – питомий опір труби (зазвичай 100–150 Па/м для добре спроектованої системи)
- L – довжина найдовшого контуру (в обидві сторони), м
- Z – коефіцієнт місцевих опорів (1,2–1,5 для систем із арматурою)
Приклад: Контур 40 м (з'їзд + повернення 80 м), R = 120 Па/м, Z = 1,3. H = 120 × 80 × 1,3 / 10 000 = 1,25 м (при виборі беріть з запасом 20% → ~1,5 м)

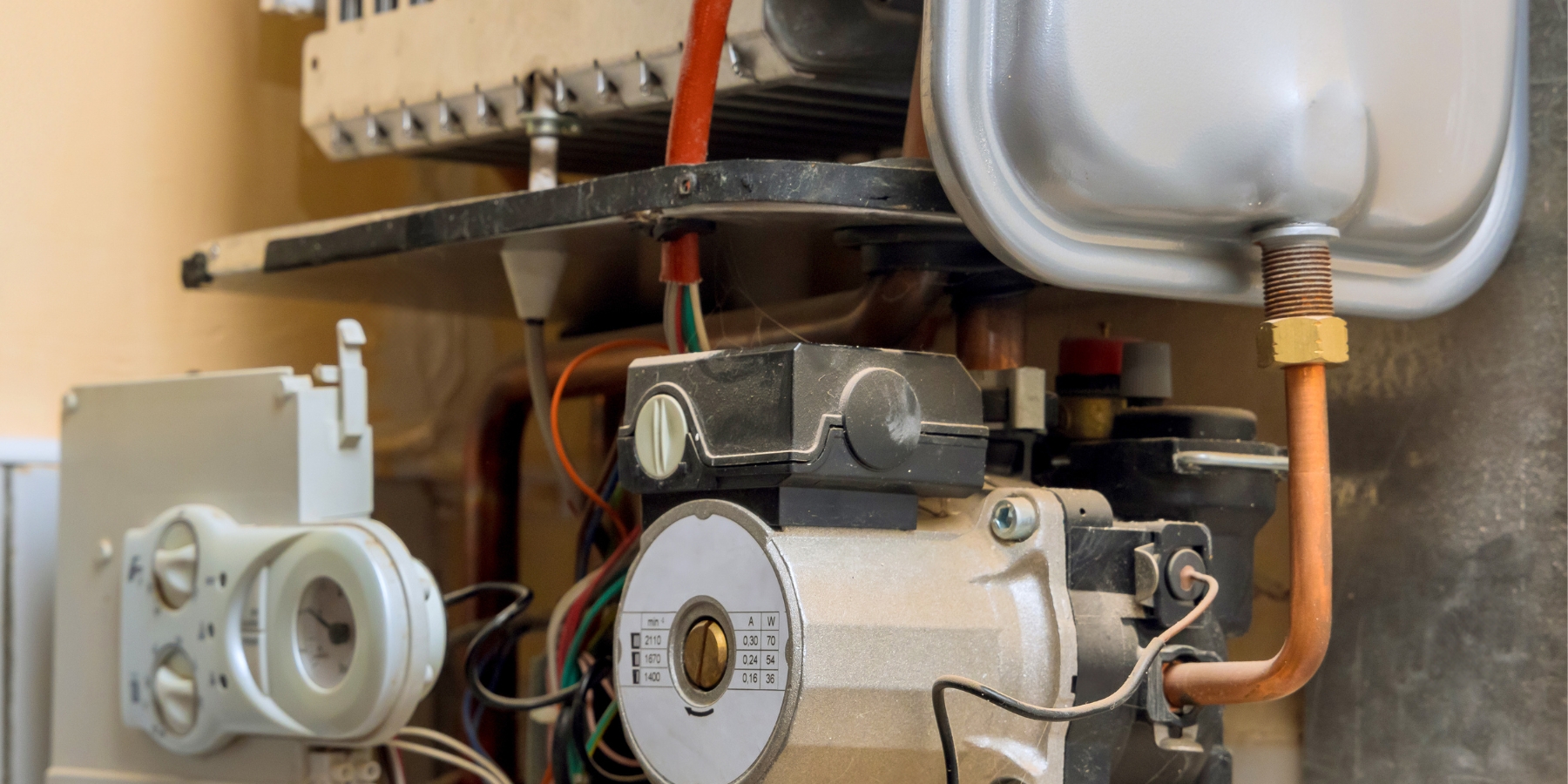

Як підібрати насос для опалення за типом системи
Одношвидкісні vs багатошвидкісні
Одношвидкісні насоси – найпростіші та найдешевші. Підходять для невеликих однозонних систем із стабільним навантаженням. Основний мінус – не адаптуються до змін у системі.
Багатошвидкісні (3 фіксовані швидкості або плавне регулювання) – оптимальний вибір для більшості приватних будинків. Дозволяють підлаштовувати продуктивність під реальне навантаження. Детально про те, як впливає режим роботи, читайте в нашій статті «На якій швидкості повинен працювати циркуляційний насос» – там розібрано, коли і яку швидкість вмикати залежно від сезону та типу системи.
Насоси з частотним перетворювачем (ECM або A-клас) – найдорожчі, але найекономічніші. Споживають на 30–50% менше електрики за рахунок постійного підбору обертів під поточний опір системи.
З мокрим і сухим ротором
Насос із мокрим ротором – ротор занурений у теплоносій, який одночасно його охолоджує та мастить. Переваги: безшумна робота, не потребує обслуговування, компактний. Підходить для більшості приватних систем опалення.
Насос із сухим ротором – потужніший, призначений для великих об'єктів (багатоквартирні будинки, промислові системи). Вимагає регулярного обслуговування та генерує більше шуму.
Якщо ваш насос видає сторонні звуки – причина не завжди в типі ротора. Докладно про діагностику читайте в матеріалі «Чому циркуляційний насос шумить і як це виправити».

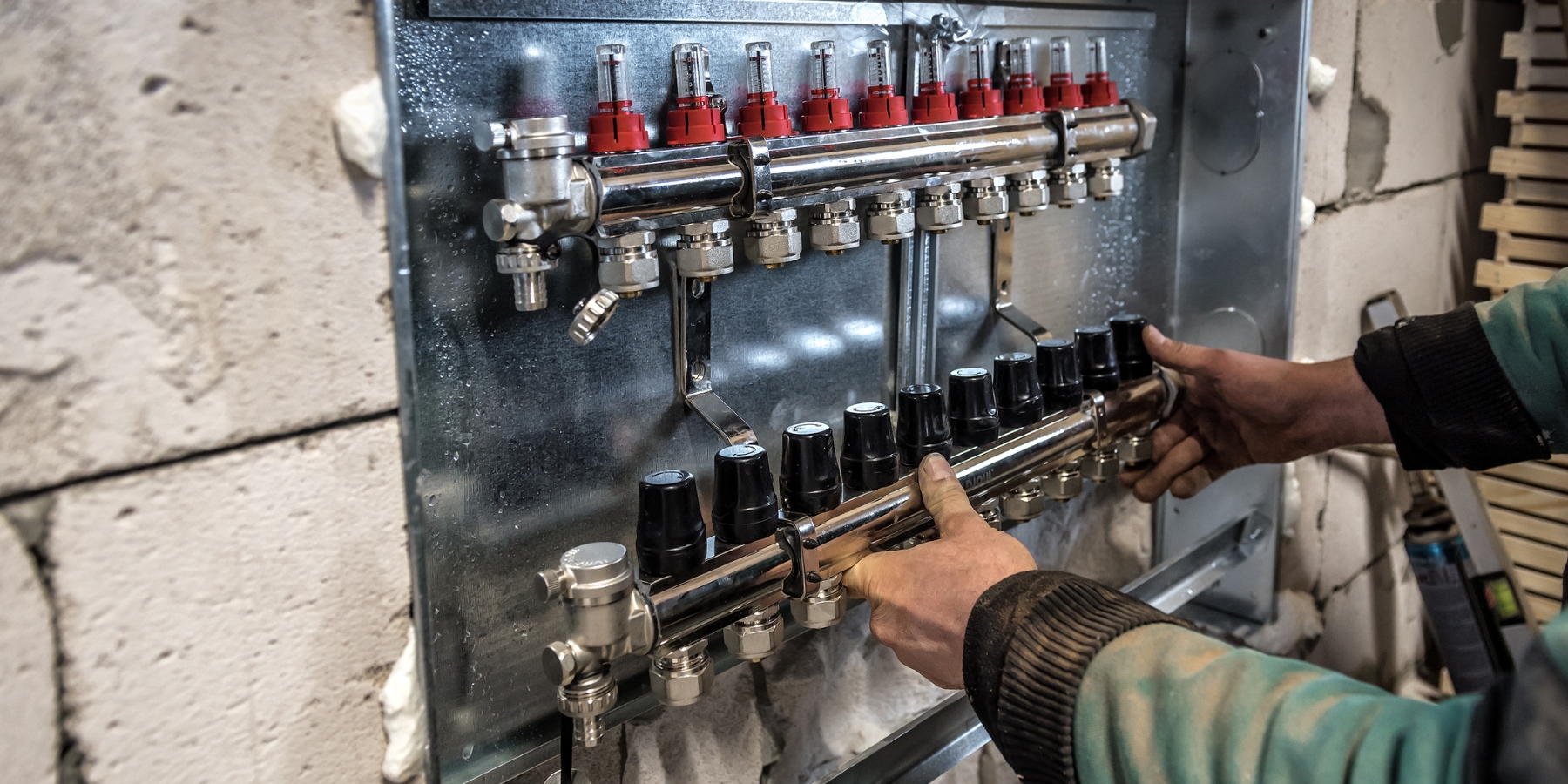

Насоси для теплої підлоги
Тепла підлога – окремий випадок. Система має значно більшу довжину контурів і менші діаметри труб, що суттєво підвищує гідравлічний опір. Насос повинен забезпечувати стабільний напір при невисокій витраті.
Крім того, температура теплоносія в підлозі нижча (35–45°C проти 70–80°C у радіаторній системі), тому важливо враховувати в'язкість та швидкість потоку. Детальний розбір – у статті «Який насос краще для теплої підлоги: повний розбір», де порівнюються конкретні моделі та схеми підключення.
На що ще звернути увагу при виборі
- Матеріал корпусу. Для відкритих систем (де теплоносій контактує з киснем) підходить чавун або бронза. Для закритих – чавун, нержавіюча сталь або поліамід.
- Клас енергоефективності. З 2013 року в ЄС обов'язковий мінімальний клас – A. Насоси класу A та A+ окупаються значно швидше за рахунок економії електроенергії.
- Приєднувальні розміри. Стандарт – різьба G 1"–G 2" або фланцеве з'єднання для промислових моделей. Уточніть діаметр труб перед покупкою.
- Максимальна температура теплоносія. Більшість побутових насосів розраховані на 110°C – цього достатньо для стандартних систем. Для парових або високотемпературних контурів потрібні спеціальні моделі.
- Захист від сухого ходу та зависання ротора. Важлива функція для систем із нестабільним тиском або після тривалого простою.
Типові помилки при підборі насоса
- Завищена продуктивність «з запасом». Насос, що працює на максимумі в напівпорожній системі, швидше зношується та гудить. Запас у 20–25% до розрахункового значення – достатній.
- Ігнорування напору. Монтажники часто звертають увагу лише на витрату. Але якщо насос не долає гідравлічний опір, система просто не прогріється – особливо у віддалених радіаторах.
- Неправильне місце встановлення. Циркуляційний насос встановлюють на зворотній лінії (холодна сторона) – так він працює в кращих температурних умовах і довше служить.
- Відсутність фільтра-грубого очищення. Без фільтра перед насосом частинки іржі та шламу швидко зношують крильчатку та ущільнення.
Довірте підбір насоса фахівцям – і отримайте систему, яка працює бездоганно
Як вибрати циркуляційний насос для системи опалення правильно – це питання не лише про технічні характеристики. Це про точний розрахунок під конкретну будівлю, тип системи, склад теплоносія та режим експлуатації. Помилка на етапі підбору коштує дорого: передчасний вихід насоса з ладу, неефективне опалення, зростання витрат на енергоносії.
Наші інженери мають практичний досвід підбору обладнання для приватних будинків, комерційних об'єктів і промислових систем. Ми підберемо насос із потрібною продуктивністю, напором і класом енергоефективності – без зайвих витрат і з урахуванням усіх особливостей вашої системи.
Звертайтесь за консультацією до наших фахівців – підберемо саме те, що потрібно вашій системі опалення.
