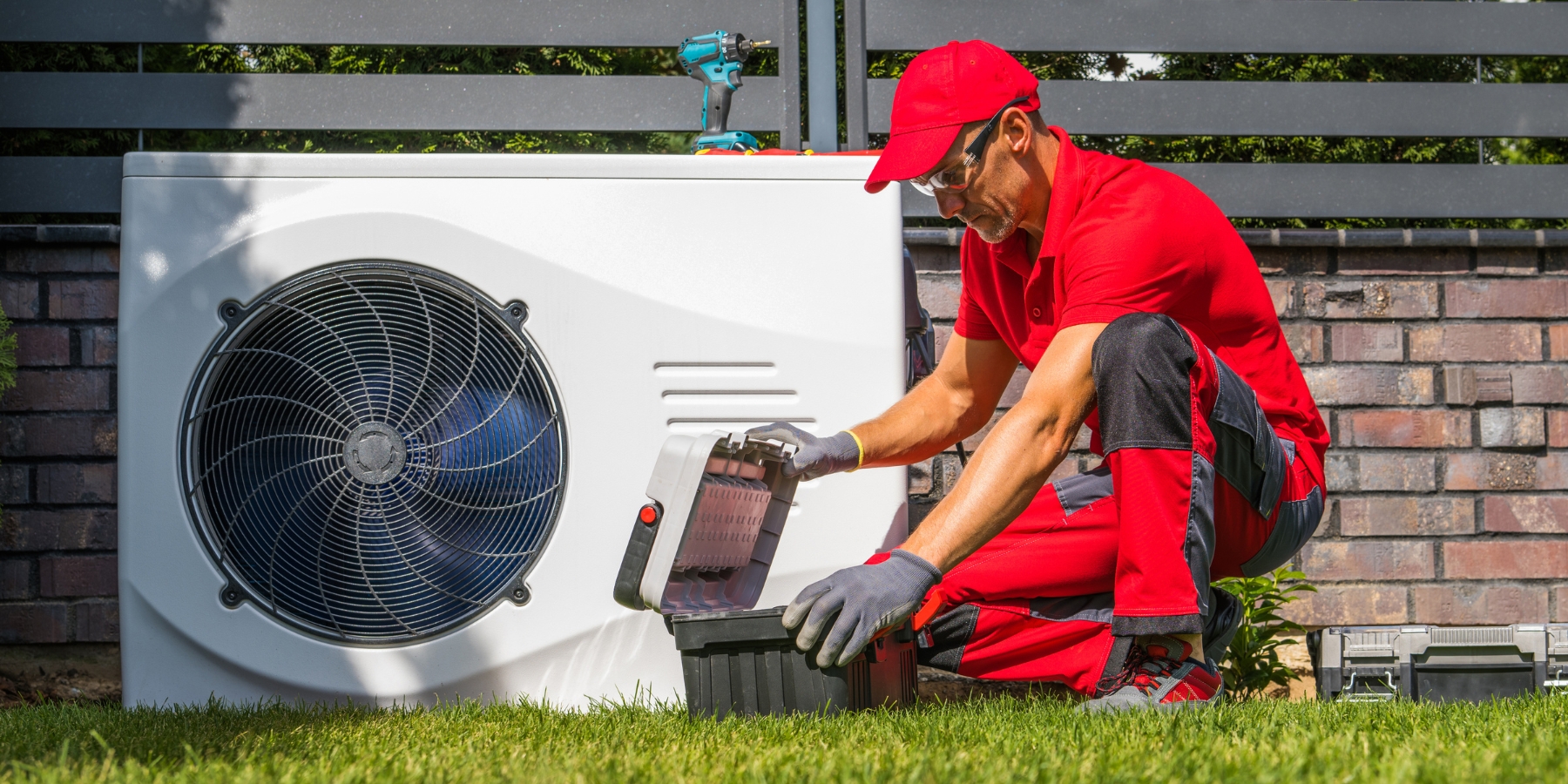

Монтаж теплового насоса – це технічно складний процес, що вимагає інженерних знань, досвіду роботи з холодильним обладнанням та розуміння принципів теплотехніки. Попри те, що деякі власники приватних будинків вирішуються на самостійне встановлення з метою економії, важливо усвідомлювати ризики: неправильний монтаж може призвести до неефективної роботи системи, передчасного виходу обладнання з ладу або навіть небезпечних ситуацій. У цій статті ми детально розглянемо, як виконати монтаж теплового насоса власноруч, які підводні камені чекають на шляху та коли краще довірити роботу фахівцям.
Підготовчий етап: що потрібно знати перед встановленням
Вибір типу теплового насоса для приватного будинку
Перш ніж купити тепловий насос, необхідно визначитися з типом системи. Найпоширеніші варіанти:
- Повітря-вода – найпростіший у монтажі, не потребує бурових робіт, підходить для більшості регіонів України. Ефективний при зовнішніх температурах до -15°C.
- Грунт-вода – найстабільніший варіант з високим коефіцієнтом перетворення енергії, але потребує бурення свердловин або прокладання горизонтальних колекторів. Вимагає значної площі ділянки.
- Вода-вода – використовує енергію підземних вод, найефективніший варіант, але можливий лише за наявності водоносного горизонту та отримання відповідних дозволів.
Для приватного будинку площею 150-200 м² оптимальним рішенням зазвичай стає система повітря-вода потужністю 10-12 кВт. Вона забезпечує опалення та гаряче водопостачання без складних земляних робіт.
Необхідні інструменти та матеріали
Для самостійного встановлення знадобляться:
- Вакуумний насос для відкачування повітря з фреонової магістралі
- Манометрична станція для контролю тиску
- Труборіз та вальцювач для мідних труб
- Динамометричний ключ для затягування фітингів
- Течошукач для перевірки герметичності
- Перфоратор для свердління отворів під комунікації
- Рівень, рулетка, інструмент для монтажу кріплень
Також потрібні матеріали: мідні труби відповідного діаметру, теплоізоляція для траси, кабель живлення, гідравлічна арматура (крани, фільтри, манометри), кріплення, антивібраційні підкладки.
Оцінка технічних можливостей будинку
Критично важливо правильно розрахувати теплові втрати будинку. Завищена потужність теплового насоса призведе до частих циклів увімкнення-вимкнення та зниження терміну служби компресора (подібно до того, як працює пускове реле компресора холодильника – часті пуски скорочують його ресурс). Занижена потужність не забезпечить комфортної температури в найхолодніші дні.
Також перевірте стан системи опалення: тепловий насос ефективно працює з низькотемпературними системами (теплою підлогою або фанкойлами при температурі теплоносія 35-45°C). Якщо у вас встановлені старі чавунні радіатори, можливо, знадобиться їх заміна або модернізація системи.

Схема підключення теплового насоса: основні принципи
Гідравлічна схема системи
Базова схема підключення теплового насоса включає:
- Тепловий насос (зовнішній та внутрішній блоки)
- Гідравлічний модуль з циркуляційним насосом
- Буферну ємність (акумулюючий бак) для стабілізації роботи
- Бойлер непрямого нагріву для ГВП
- Систему опалення (тепла підлога, радіатори або фанкойли)
- Групу безпеки (розширювальний бак, запобіжний клапан, повітровідвідник)
Класична схема передбачає послідовне підключення: тепловий насос нагріває теплоносій, який спочатку надходить у буферну ємність, звідти розподіляється на контури опалення та ГВП. Це забезпечує рівномірну роботу системи без перегрузок.
Електрична частина підключення
Тепловий насос вимагає трифазного живлення 380В (для моделей потужністю понад 6 кВт) або однофазного 220В. Обов'язкові елементи електросхеми:
- Автоматичний вимикач відповідної потужності
- УЗО для захисту від витоку струму
- Стабілізатор напруги (за потреби)
- Кабель з достатнім перерізом (зазвичай 2,5-4 мм² для однофазних систем)
Датчики температури встановлюються на подачу та зворот теплоносія, у буферній ємності та приміщенні. Вся автоматика підключається до контролера теплового насоса згідно зі схемою виробника.
Монтаж теплового насоса: покрокова інструкція

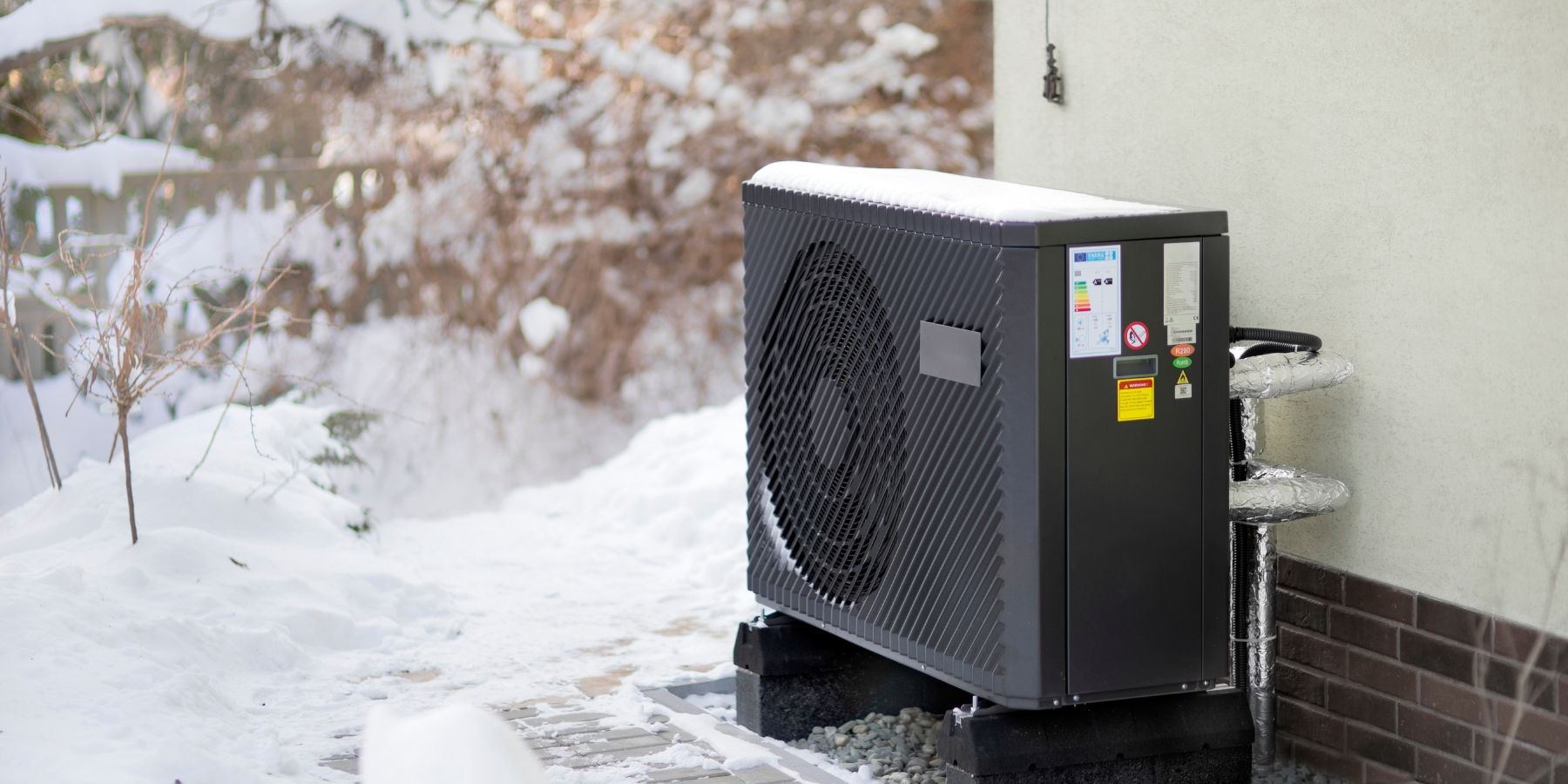

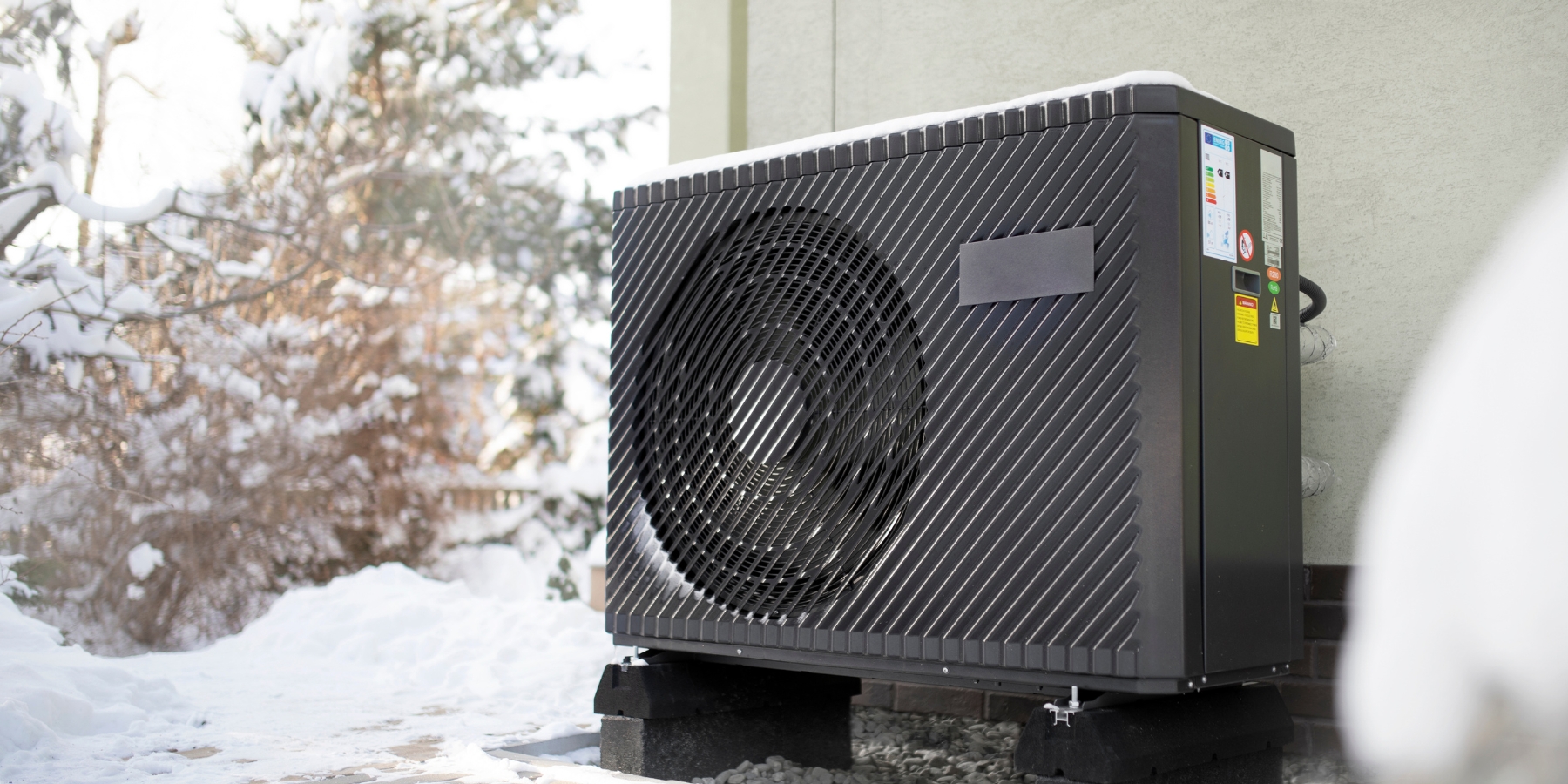

Крок 1. Встановлення зовнішнього блоку
Зовнішній блок розміщують на відстані мінімум 3 метри від стін будинку для забезпечення вільної циркуляції повітря. Вибирайте місце, захищене від прямих вітрів та снігових заметів.
Підготовка фундаменту: заливають бетонну подушку товщиною 15-20 см або встановлюють металеву раму на анкерні болти. Поверхня має бути ідеально рівною. Між фундаментом та блоком обов'язково укладають антивібраційні прокладки для мінімізації шуму.
Блок кріплять анкерними болтами, перевіряючи вертикальність за допомогою рівня у двох площинах. Зазор від землі – мінімум 15-20 см для вільного стікання конденсату та запобігання обмерзанню в зимовий період.
Крок 2. Встановлення внутрішнього блоку
Внутрішній гідромодуль розміщують у котельні або технічному приміщенні з температурою не нижче +5°C. Відстань від стіни – мінімум 50 см для обслуговування. Блок встановлюють на стіні на спеціальні кронштейни або на підлозі на амортизаційні ніжки.
Підключення до системи опалення виконується через відсічні крани, що дозволяє в майбутньому обслуговувати обладнання без зливання всієї системи. Тут корисно знати, як правильно злити воду з системи опалення – це може знадобитися при монтажі та подальшому обслуговуванні.
Обов'язково встановіть фільтр механічного очищення на зворотній лінії – він захистить теплообмінник від забруднень.
Крок 3. Прокладання комунікацій
Фреонову трасу прокладають між зовнішнім та внутрішнім блоками. Використовуйте мідні труби відповідного діаметру (зазвичай 1/4" та 3/8" або 1/4" та 1/2" залежно від моделі). Траса має бути максимально короткою (оптимально до 15 метрів) без зайвих вигинів.
Послідовність монтажу фреонової траси:
- Просвердліть отвір у стіні з нахилом назовні для відведення конденсату
- Розмотайте мідні труби, уникаючи заломів
- Обріжте труби труборізом строго перпендикулярно
- Розвальцюйте кінці труб спеціальним інструментом
- Оберніть траси теплоізоляцією товщиною мінімум 13 мм
- Підключіть траси до блоків, затягуючи фітинги динамометричним ключем з моментом згідно інструкції
Гідравлічні з'єднання виконуються поліпропіленовими або металопластиковими трубами. Якщо система працювала раніше на іншому джерелі тепла (наприклад, парове опалення), перевірте її стан та за необхідності промийте.
Крок 4. Електричне підключення
Прокладіть силовий кабель від розподільчого щита до обох блоків у гофрованій трубі. Підключення виконуйте строго за схемою виробника, дотримуючись кольорового маркування проводів.
Заземлення обов'язкове для обох блоків! Підключіть датчики температури, термостати приміщень та інші елементи автоматики до клемних колодок контролера. Перевірте правильність підключення мультиметром перед подачею напруги.
Крок 5. Запуск та налаштування системи
Перед запуском критично важливо виконати вакуумування фреонової магістралі. Підключіть вакуумний насос до сервісного порту та відкачуйте повітря мінімум 40-60 хвилин, досягнувши глибини вакууму -1 бар.
Заповніть систему опалення теплоносієм, випустіть повітря через повітровідвідники. Перевірте герметичність всіх з'єднань течошукачем та мильним розчином. Відкрийте вентилі фреонової магістралі на зовнішньому блоці для наповнення системи хладагентом.
Подайте живлення та виконайте перший пуск згідно з інструкцією. Контролюйте тиски всмоктування та нагнітання за манометрами, температури теплоносія, відсутність витоків. Налаштуйте параметри контролера відповідно до вашої системи опалення.

Типові помилки при самостійному монтажі
Критичні помилки, які призводять до виходу обладнання з ладу
- Недостатнє вакуумування – залишки повітря та вологи в контурі призводять до окислення мастила компресора та його заклинювання. Вакуумування менше 30 хвилин або без контролю глибини вакууму – гарантований вихід з ладу протягом 1-2 років.
- Неправильне затягування фітингів – перетягування руйнує розвальцовку та призводить до витоків хладагенту, слабке затягування теж спричиняє розгерметизацію. Використовуйте лише динамометричний ключ.
- Відсутність буферної ємності – тепловий насос без теплоакумулятора працює в режимі частих коротких циклів, що катастрофічно скорочує ресурс компресора.
- Помилки в електропідключенні – неправильне чергування фаз у трифазних моделях призводить до роботи компресора в зворотному напрямку та його руйнування.
Як уникнути проблем при експлуатації
Обов'язково встановіть датчики контролю тиску та температури на всіх критичних точках. Запрограмуйте захисні алгоритми контролера для запобігання роботі в аварійних режимах.
Передбачте доступ для обслуговування всіх вузлів системи. Залиште технічні зазори для демонтажу теплообмінників, доступу до компресора та автоматики.
Обов'язково ведіть журнал пусконалагоджувальних робіт з фіксацією всіх параметрів системи. Це допоможе в діагностиці майбутніх проблем.
Звертайтеся до експертів за професійною допомогою
Як бачите, тепловий насос своїми руками встановити можливо, але це вимагає серйозних інженерних знань, спеціального обладнання та розуміння численних нюансів. Навіть незначна помилка може обернутися дорогим ремонтом або повною заміною обладнання. Монтаж теплового насоса – це не просто з'єднання труб та проводів, а комплексне налаштування складної теплотехнічної системи.
Наші фахівці мають багаторічний досвід встановлення та обслуговування теплових насосів різних типів та виробників. Ми виконуємо повний цикл робіт – від теплотехнічного розрахунку та підбору оптимальної конфігурації системи до пусконалагоджувальних робіт з гарантією результату. Якщо ви плануєте встановлення теплового насоса для приватного будинку, ми підберемо оптимальне рішення, врахуємо всі особливості вашого об'єкта, правильно виконаємо схему підключення теплового насоса та забезпечимо стабільну роботу системи на десятиліття.
Звертайтеся за консультацією – ми розповімо про доцільність самостійного монтажу саме у вашому випадку, підкажемо технічні рішення та убережемо від типових помилок. Професійний монтаж окупається надійністю, ефективністю та безпекою експлуатації вашої системи опалення.
