У сучасному промисловому виробництві ефективне управління ресурсами, зокрема водою, стає не просто бажаним, а критично важливим фактором успіху. Особливо це стосується підприємств, що використовують системи охолодження, центральним елементом яких є градирні. Витрата води в градирні може сягати значних обсягів, що веде до суттєвих операційних витрат та навантаження на довкілля. Перед тим, як купити градирні, варто розібратись в усіх нюансах. Розуміння механізмів водоспоживання та впровадження ефективних заходів щодо його скорочення – це шлях до підвищення рентабельності та екологічної відповідальності. Ця стаття детально розкриє аспекти споживання води градирнями та запропонує перевірені методи для його оптимізації.

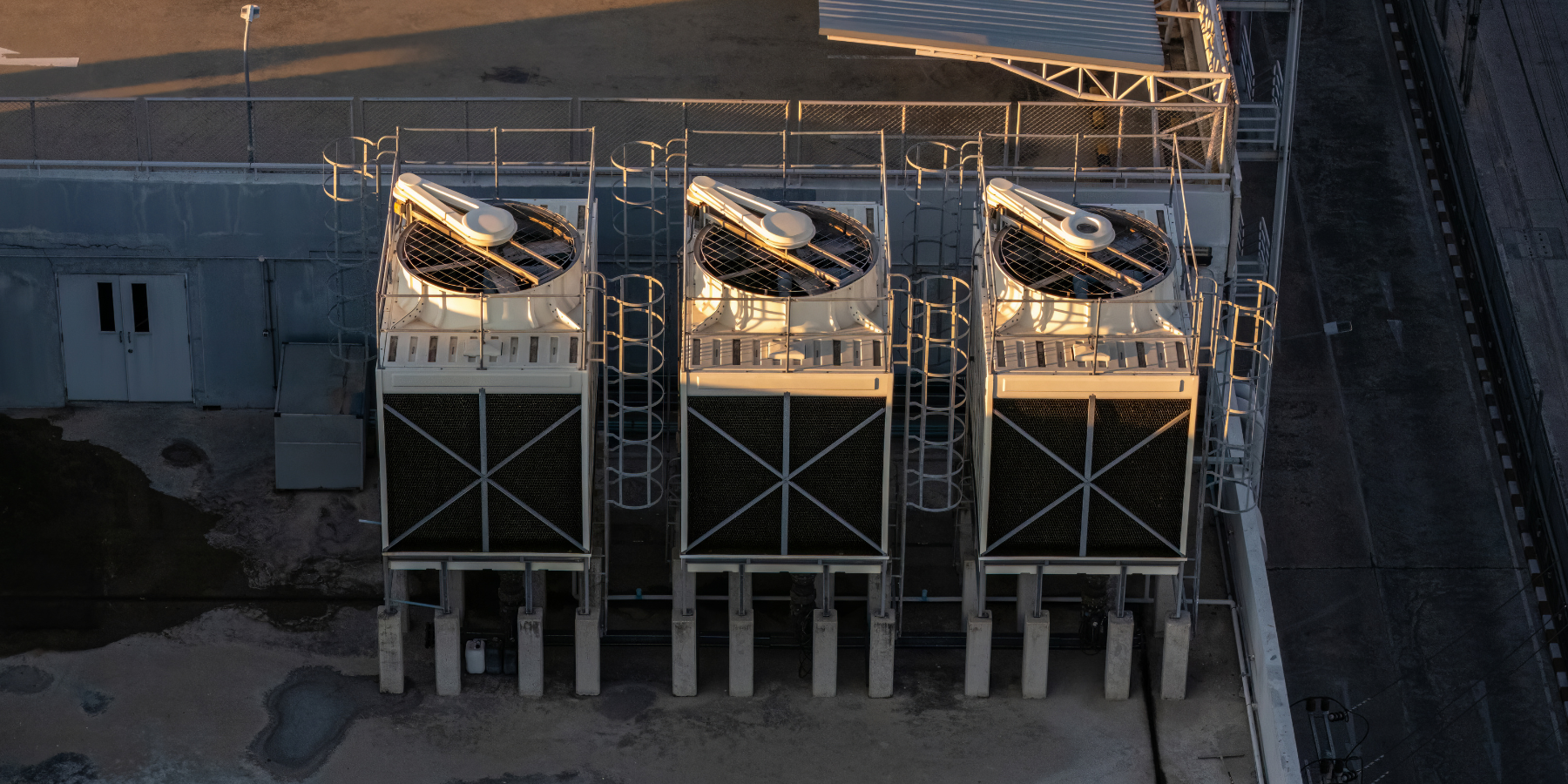

Що таке градирня та принцип її роботи

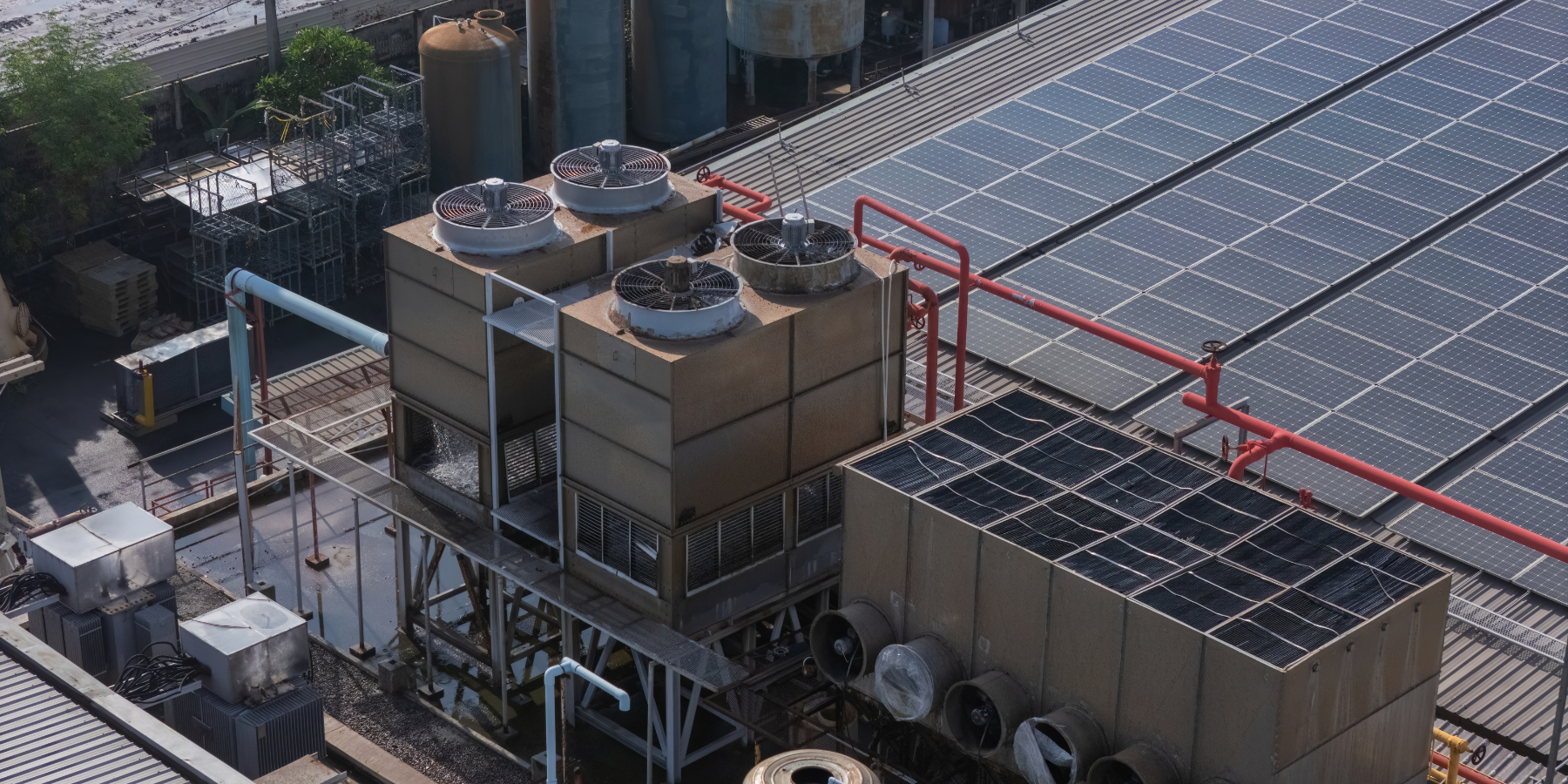

Градирня є ключовим компонентом більшості систем охолодження водою на промислових підприємствах. Її основне завдання – охолодження води, яка використовується для відведення надлишкового тепла від технологічних процесів або холодильного обладнання. Зрозуміти, як відбувається градирня принцип роботи, означає зрозуміти, звідки беруться втрати води.
Принцип роботи градирні ґрунтується на процесі випаровування. Гаряча вода, що надходить із системи охолодження, розбризкується всередині градирні через спеціальні форсунки, створюючи велику площу контакту з повітрям. Вентилятори (у вентиляторних градирнях) або природна тяга (у баштових градирнях) забезпечують постійний потік повітря, що проходить крізь дрібні краплі води або змочену насадку. Частина води випаровується, відбираючи при цьому значну кількість теплоти від основної маси води. Охолоджена вода збирається в піддоні градирні та повертається назад у систему для подальшого використання. Цей процес дозволяє ефективно відводити тепло, забезпечуючи стабільну роботу обладнання. Без належного управління, промислове водопостачання для таких систем може стати дуже дорогим.
Основні джерела витрати води в градирні
Для того, щоб ефективно зменшити споживання води, необхідно чітко розуміти, які процеси призводять до її втрат. Основними джерелами витрати води в градирні є:
- Втрати води на випаровування в градирні: Це найбільша і невід'ємна частина водоспоживання. Випаровування є основним механізмом охолодження, і без нього градирня не зможе виконувати свою функцію. Обсяг випаровування залежить від кількості тепла, яке потрібно відвести, температури води, вологості повітря та інших кліматичних факторів. Чим більше тепла потрібно відвести, тим більше води випарується. Це фізичний процес, яким не можна повністю уникнути, але можна оптимізувати.
- Втрати на краплинний винос: Це втрати води у вигляді дрібних крапель, які захоплюються потоком повітря і виносяться за межі градирні. Вони виникають через високу швидкість повітря, неоптимальну роботу форсунок або несправність краплевловлювачів. Краплинний винос не тільки призводить до перевитрати води, але й може викликати зволоження прилеглих територій, корозію металевих конструкцій та обмерзання в зимовий період, а також виносити з собою мінеральні солі, забруднюючи навколишнє середовище.
- Продувка (дренаж) системи: В процесі випаровування чиста вода перетворюється на пару, а мінеральні солі та інші домішки залишаються в циркулюючій воді, збільшуючи її концентрацію. Якщо не видаляти ці домішки, вони призведуть до утворення відкладень (накипу) на теплообмінних поверхнях та корозії обладнання. Продувка – це контрольований злив частини концентрованої води з системи та її заміна свіжою, менш мінералізованою водою. Обсяг продувки залежить від якості вихідної води та бажаного коефіцієнта концентрації.
Як розрахувати витрату води на градирню: практичні методи
Точне визначення як розрахувати витрату води на градирню є першим кроком до її оптимізації. Загальна витрата води в градирні складається з суми трьох компонентів: випаровування, краплинний винос і продувка.
- Розрахунок випаровування: Кількість випарованої води (Evaporation, E) можна приблизно розрахувати за формулою:
E = (Q / L) * 1000,
де Q – кількість тепла, що відводиться градирнею (кВт); L – прихована теплота випаровування води (приблизно 2260 кДж/кг або 0,627 кВт-год/кг).
Для більшості градирень це становить приблизно 1% від циркулюючого потоку води на кожні 5-6°C охолодження. - Розрахунок виносу (Drift, D): Цей параметр зазвичай вимірюється у відсотках від циркулюючого потоку води і залежить від типу градирні та ефективності краплевловлювачів. Сучасні градирні мають краплевловлювачі з ефективністю до 0,005-0,001% від циркулюючого об'єму.
- Розрахунок продувки (Blowdown, B):Підживлення градирні розрахунок продувки базується на коефіцієнті концентрації (CoC – Cycles of Concentration). CoC – це відношення концентрації розчинених солей у циркулюючій воді до концентрації солей у підживлювальній воді.
B = E / (CoC - 1) - D
Загальне підживлення градирні розрахунок (Make-up, M) або загальна витрата води в градирні:
M = E + D + B
Або, що є більш практичним, підживлення градирні розрахунок можна спростити: M = E * CoC / (CoC - 1).
Приклад: Припустимо, градирня охолоджує 1000 м³/год води, випаровування становить 1% (10 м³/год), винос – 0,005% (0,005 м³/год), а бажаний коефіцієнт концентрації CoC = 4.
Тоді продувка B = 10 / (4 - 1) - 0,005 = 3,33 - 0,005 = 3,325 м³/год.
Загальне підживлення M = 10 + 0,005 + 3,325 = 13,33 м³/год.
Розуміння цих розрахунків дозволяє більш точно оцінити як зменшити споживання води градирнею та планувати заходи з оптимізації.
Ефективні методи зменшення споживання води градирнею
Скорочення витрати води в градирні – це комплексний підхід, що охоплює як оптимізацію експлуатації, так і модернізацію обладнання.
- Оптимізація роботи градирні:
- Регулювання повітряного потоку: Сучасні градирні оснащені вентиляторами зі змінною швидкістю або регульованими жалюзі. Оптимальне регулювання повітряного потоку дозволяє підтримувати необхідну температуру охолодженої води, мінімізуючи при цьому випаровування та краплинний винос. Зайве інтенсивне обдування в прохолодну погоду веде до надлишкового випаровування.
- Контроль температури: Підтримка оптимальних температурних режимів на вході та виході з градирні дозволяє уникнути перевитрати води. Автоматизовані системи контролю забезпечують стабільну роботу та реагують на зміни навантаження.
- Вплив Графіки відключень електроенергії на 2026 рік: чи повернуться вони на роботу градирні: Нестабільність електропостачання може порушувати оптимальний режим роботи вентиляторів та насосів, що призводить до неефективного охолодження та підвищеної витрати води. Впровадження резервних джерел живлення або систем автоматичного перемикання є важливим для безперебійної та економічної роботи.
- Модернізація обладнання:
- Встановлення ефективних краплевловлювачів: Сучасні краплевловлювачі мають складну геометрію, що дозволяє затримувати до 99,99% крапель води, які намагаються вийти з градирні з потоком повітря. Їх встановлення значно скорочує втрати на краплинний винос.
- Застосування сучасних форсунок: Нові покоління форсунок забезпечують більш рівномірний розподіл води та оптимальний розмір крапель, що підвищує ефективність теплообміну та знижує ризик утворення великих крапель, схильних до виносу.
- Впровадження оборотного водопостачання з градирнею: Це не стільки метод зменшення, скільки основа для його ефективності. Оборотні системи дозволяють мінімізувати забір свіжої води, використовуючи її багаторазово. Модернізація може включати в себе покращення фільтрації та водопідготовки для підтримки якості води в обіговому циклі.
- Хімічна обробка води:
- Зменшення інтенсивності продувки: Правильно підібрані реагенти (інгібітори корозії, диспергатори солей, біоциди) дозволяють підвищити коефіцієнт концентрації (CoC) без ризику відкладень або біологічного обростання. Збільшення CoC означає, що можна зменшити обсяг продувки, а отже, і підживлення градирні розрахунок свіжої води.
- Запобігання відкладенням та корозії: Хімічна обробка підтримує чистоту теплообмінних поверхонь та елементів градирні, забезпечуючи їхню довговічність та ефективну роботу, що опосередковано впливає на економія води на підприємстві.
- Чистка градирні для економії води:
- Регулярне обслуговування як ключ до ефективності: Забруднення наповнювача, форсунок або краплевловлювачів (біологічні обростання, мінеральні відкладення, сміття) суттєво знижує ефективність градирні. Забиті форсунки призводять до нерівномірного розподілу води, що зменшує площу контакту з повітрям та ефективність охолодження, збільшуючи витрата води в градирні для досягнення того ж результату.
- Видалення біологічних забруднень та відкладень: Періодична чистка градирні для економії води відновлює її проектні характеристики, забезпечуючи оптимальне охолодження при мінімальних втратах води.
- Інші стратегії економії води на підприємстві:
- Повторне використання води: Використання очищених стічних вод або дощової води для підживлення градирні може значно зменшити потреби у свіжій воді, особливо для великих промислових водопостачань.
- Впровадження енергоефективних рішень: Оптимізація енергоспоживання насосів та вентиляторів, а також загальна стратегія, що описана в статті Як зменшити витрати на охолодження у 2026 році, також може призвести до непрямого скорочення водоспоживання, оскільки менше енергії, що перетворюється на тепло, означає менше тепла для відведення градирнею.
- Врахування погодних умов: Планування та прогнозування роботи градирні з урахуванням кліматичних умов, зокрема очікування Коли почнеться спека в Україні у 2026 році: точні дати потепління, дозволяє заздалегідь підготуватися до періодів підвищеного навантаження та можливого зростання водоспоживання.
Переваги оптимізації водоспоживання в градирнях
Впровадження заходів щодо зменшення витрати води в градирні приносить численні переваги:
- Економічна вигода: Пряме скорочення витрат на закупівлю свіжої води, її очищення та відведення стічних вод. Зменшення енерговитрат на насоси та вентилятори завдяки більш ефективній роботі.
- Екологічна відповідальність: Зменшення навантаження на водні ресурси, що є важливим аспектом корпоративної соціальної відповідальності та відповідності сучасним екологічним стандартам.
- Підвищення надійності системи: Зменшення утворення накипу, корозії та біологічного обростання продовжує термін служби обладнання, знижує ризик аварійних зупинок та ремонтів.
Наші фахівці – ваш надійний партнер у вирішенні питань з градирнями
Ефективне управління витратою води в градирні – це складне завдання, що вимагає глибоких знань та досвіду. Якщо ви прагнете оптимізувати роботу вашого обладнання, скоротити експлуатаційні витрати та підвищити екологічну ефективність, звертайтеся до професіоналів. Наші фахівці мають багаторічний досвід у проектуванні, монтажі та обслуговуванні градирень та промислового водопостачання. Ми допоможемо вам провести детальний аудит вашої системи, розрахувати як розрахувати витрату води на градирню, розробити індивідуальні рішення для економії води на підприємстві, підібрати сучасне обладнання та хімічні реагенти. Зв'яжіться з нами, і ми підберемо оптимальні рішення, що відповідають вашим потребам та бюджету. Ваша система охолодження водою буде працювати максимально ефективно та економічно!
