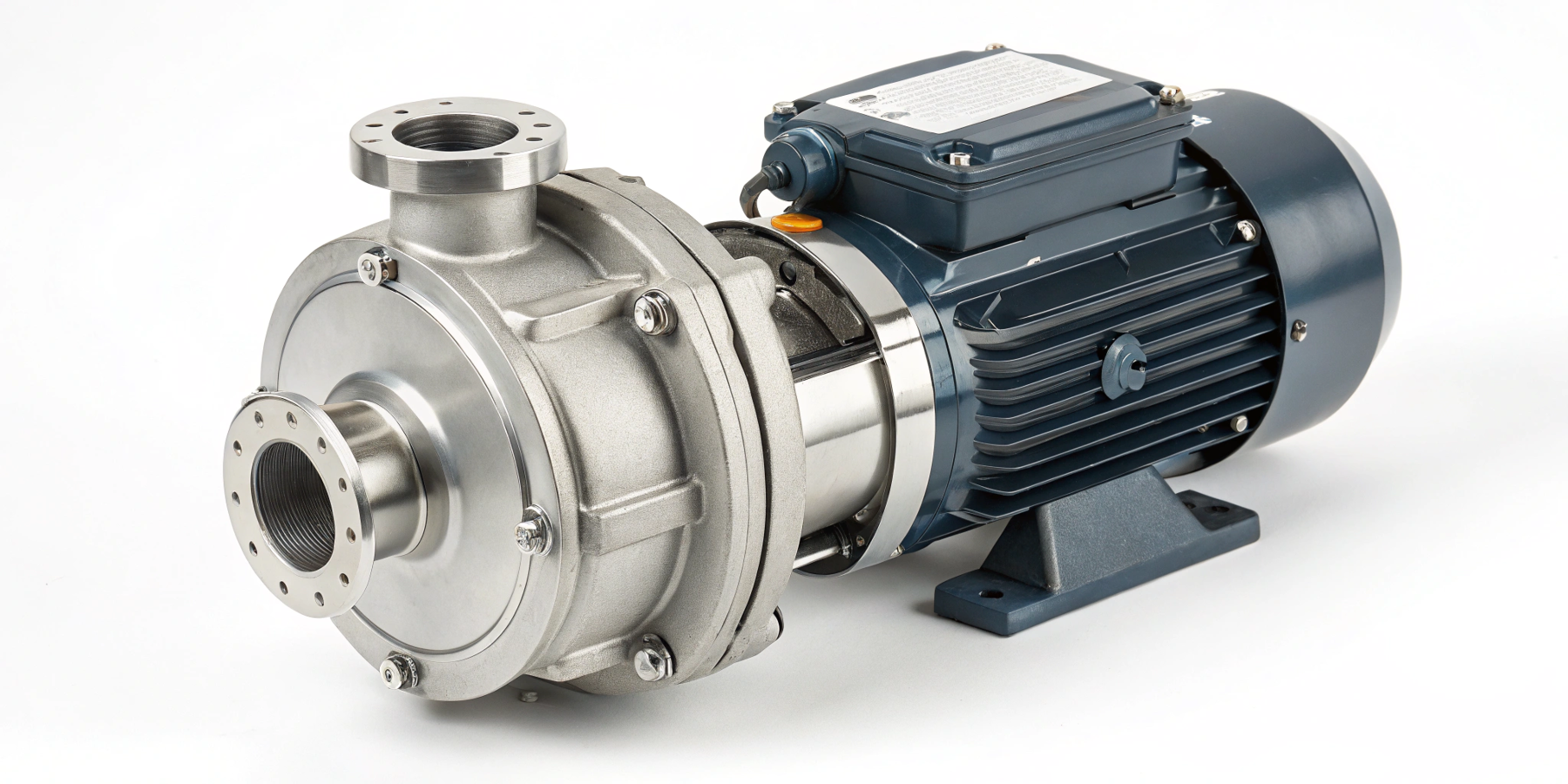

Що таке відцентровий насос? Це агрегат, який застосовується для транспортування рідин за допомогою відцентрової сили, що виникає при обертанні крильчатки. Він зустрічається практично скрізь – у системах водопостачання, промисловості, енергетиці та сільському господарстві. Перш ніж купити відцентровий насос, бажано зрозуміти принцип його функціонування, хоча б для того, щоб правильно його обслуговувати. А для цього треба вивчити, з чого складається відцентровий насос та які матеріали підходять для його виготовлення.
Відцентровий насос: основні конструктивні елементи
Відцентровий насос складається з великої кількості компонентів, і кожен з них виконує власну функцію. Залежно від типу обладнання конструкція може відрізнятися, але основні деталі є у більшості моделей:
-
Корпус – несуча частина. Потрібен як для розміщення внутрішніх компонентів, так і для забезпечення руху рідини.
-
Робоче колесо (крильчатка) – деталь, що обертається, створюючи відцентрову силу. Вважається одним із основних компонентів насоса.
-
Вал – служить для з'єднання крильчатки з двигуном та передачі обертального руху.
-
Підшипники – необхідні для забезпечення плавності обертання і зменшення тертя.
-
Ущільнення – запобігають витоку рідини та захищають двигун від проникнення води.
-
Сальники та прокладки – гарантують герметичність конструкції.
-
Електродвигун або привід – силовий агрегат, що забезпечує рух валу та робочого колеса.
У деяких типах насосів додаються додаткові елементи, наприклад, в секційних відцентрових насосах присутні проміжні секції, що збільшують тиск рідини, яка перекачується.
Матеріали, з яких виготовляють відцентрові насоси
Щоб обладнання працювало довго та ефективно, виробники підбирають матеріали з урахуванням умов експлуатації. Правильний вибір матеріалу корпусу, робочого колеса, ущільнень та підшипників безпосередньо впливає на термін служби насоса, його стійкість до агресивних умов функціонування та механічних навантажень.
Матеріал корпусу відцентрового насосу
Корпус обов'язково має бути міцним, стійким до корозії та механічним навантаженням, а також відповідати вимогам експлуатації.
Чавун – один із найпоширеніших матеріалів. Відрізняється високою міцністю та довговічністю, добре переносить механічні навантаження та удари. Чавунні корпуси застосовуються в промислових і побутових насосах, але мають один недолік – схильність до корозії при контакті з агресивними рідинами.
Нержавіюча сталь – використовується у харчовій, хімічній та фармацевтичній промисловості. Головні переваги – стійкість до корозії, агресивних рідин та високих температур. Такі насоси можуть перекачувати кислотні та лужні розчини, олії та технічні рідини.
Бронза – зустрічається у насосах, призначених для морської води. Бронзові сплави мають високу стійкість до корозії в солоному середовищі, а тому це ідеальний вибір для судноплавства та водоочисних систем.
Пластик – використовується у невеликих насосах невисокої потужності, призначених для басейнів, акваріумів та побутових потреб. Пластикові корпуси легкі, стійкі до корозії, але мають обмежений термін служби та низьку механічну міцність.
Матеріал робочого колеса
Крильчатка – важливий елемент насоса, що відповідає за створення відцентрової сили. Від його матеріалу залежить ефективність та термін служби обладнання.
-
Чавун – класичний варіант, застосовуваний у промислових та побутових насосах. Робочі колеса з чавуну міцні та довговічні, але нестійкі до хімічних речовин і можуть іржавіти при контакті з водою.
-
Нержавіюча сталь – використовується в насосах, що працюють із хімічно агресивними рідинами, нафтопродуктами, гарячою водою. Відрізняється високою міцністю і довговічністю, але дорожча за чавун.
-
Пластик та композитні матеріали – застосовуються в насосах, що перекачують слабкі хімічні розчини, басейнову воду, а також у легких та малопотужних пристроях. Композити стійкі до корозії, але їхня структурна міцність менша, ніж у метала.
Матеріали ущільнень у відцентрових насосах
Ущільнювальні елементи запобігають витоку рідини, захищають двигун і забезпечують герметичність з'єднань.
Гума та еластомери – найпоширеніші матеріали для сальників та прокладок. Вони мають необхідну еластичність, стійкі до води та олив, але при цьому можуть руйнуватися під впливом високих температур та агресивних хімічних речовин.
Кераміка та графіт застосовуються в механічних ущільненнях, де важлива довговічність та мінімальне тертя. Керамічні ущільнення стійкі до високих температур, а графітові мають низький коефіцієнт тертя, що знижує знос деталей. Само собою, що це дорогі матеріали.
Матеріали підшипників та валу
Підшипники та вал – елементи конструкції насоса, від яких залежить його надійність та плавність роботи.
Сталь з антикорозійним покриттям використовується для виготовлення валів та підшипників у стандартних насосах. Такі елементи характеризуються високою міцністю і стійкістю до навантажень, але все ж таки можуть іржавіти при контакті з агресивними рідинами.
Кераміка, у свою чергу, застосовується у насосах, які працюють із хімічними речовинами. Керамічні підшипники та вали стійкі до корозії і не схильні до іржі. Недолік – це структурна крихкість, тому вони гірше протистоять ударним навантаженням.
З чого складається відцентровий насос секційного типу
Секційний насос – це різновид насоса, призначений для створення високого тиску шляхом послідовного з'єднання кількох робочих коліс в єдиному корпусі. Його ще називають багатоступінчастим.
З чого складається відцентровий секційний насос? По факту, конструкція ідентична, за деякими винятками. По-перше, тут кілька робочих коліс – кожне з них підвищує тиск рідини. Є проміжні секції – елементи, що з'єднують крильчатки та розподіляють рідину. Корпус високого тиску – це міцна конструкція, що витримує значні навантаження. В наявності механічні ущільнення – вони запобігають витоку при високому тиску.
Такі насоси застосовуються в теплоенергетиці, нафтохімічній промисловості, а також в системах водопостачання, де потрібні високі показники в плані створення напору.
Детальніше про те, що таке багатоступінчасті відцентрові насоси – у цій статті.
Що означає відцентровий насос і чому важливі матеріали
Коли говорять про насоси, часто запитують: що означає відцентровий насос? Це означає, що пристрій переміщує рідину за рахунок відцентрової сили, що створюється колесом, яке обертається. Ефективність, надійність та термін служби обладнання безпосередньо залежать від того, з чого складається відцентровий насос та які матеріали використовуються при його виробництві.
Якісні матеріали корпусу, крильчатки, валу та ущільнювальних елементів дозволяють забезпечити стабільну роботу насоса навіть у складних умовах. Якщо він призначений для роботи з чистою водою, можна використовувати чавун або пластик. Якщо пристрій повинен перекачувати хімічні речовини або гарячі рідини, потрібні нержавіюча сталь або композитні матеріали.
Відцентровий насос складається з безлічі елементів. Від вибору матеріалів безпосередньо залежить ефективність та довговічність обладнання. З чого складається відцентровий насос – це питання, яке обов'язково варто розглянути перед покупкою, адже експлуатаційні умови потребують різних рішень. Якщо важлива висока надійність, краще вибирати насоси із нержавіючої сталі або бронзи. Для побутових завдань підходять чавунні та пластикові моделі.
