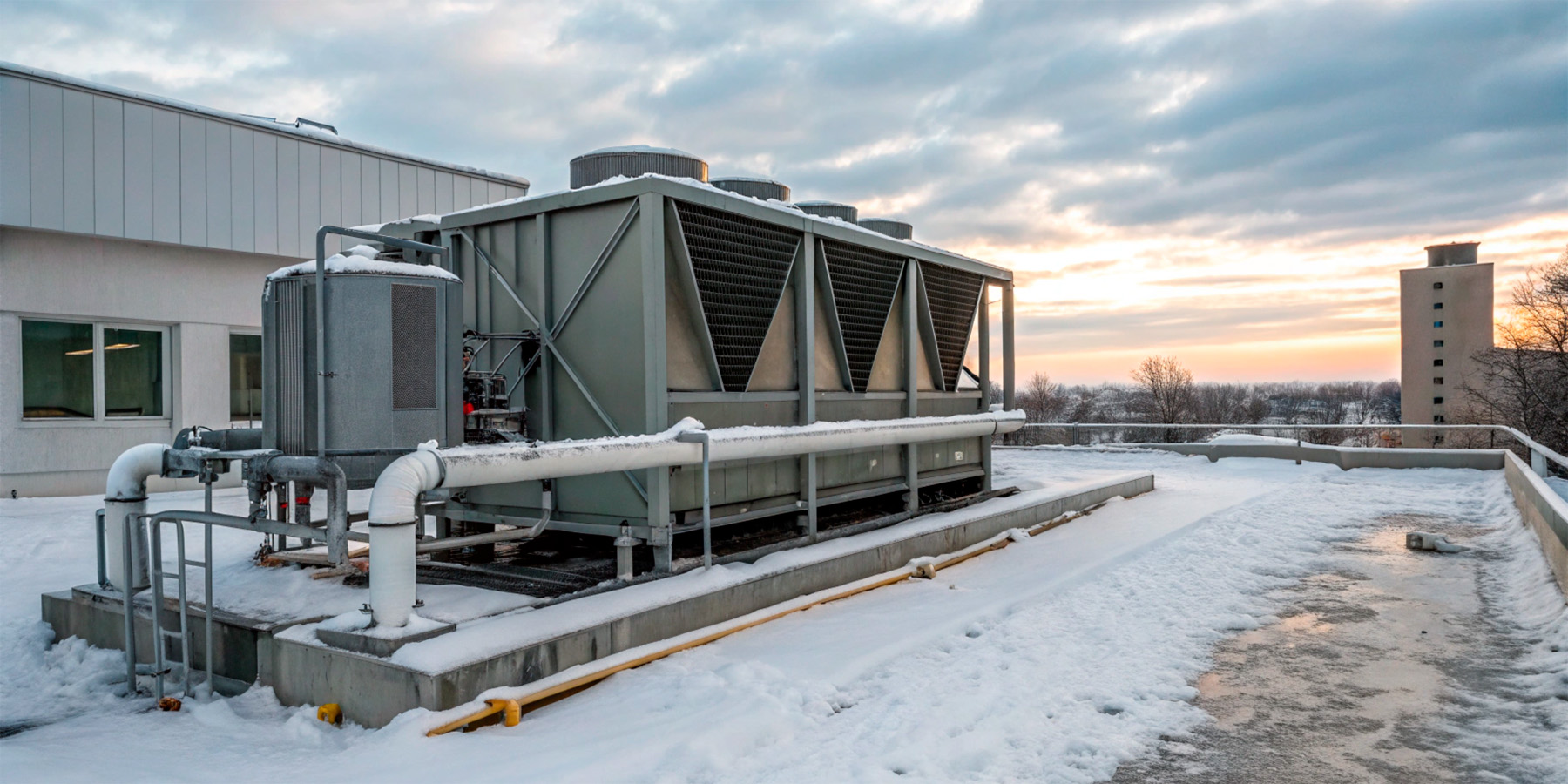

Зимовий комплект (Low Ambient Kit) - це спеціальне обладнання та технічні рішення, які дають змогу промисловим холодильним системам стабільно функціонувати в умовах низьких температур. Такий комплект необхідний для запобігання замерзанню теплоносія, підтримання оптимальних робочих параметрів і запобігання поломкам обладнання, спричиненим екстремальними зимовими умовами.
Промислове холодильне обладнання, таке як чилери, компресорні установки, системи чилер - фанкойл і градирні, широко застосовуються в різних галузях: від харчової промисловості до фармацевтики. Для забезпечення їхньої ефективної експлуатації в зимовий період розроблено спеціальні технології та елементи зимового комплекту.

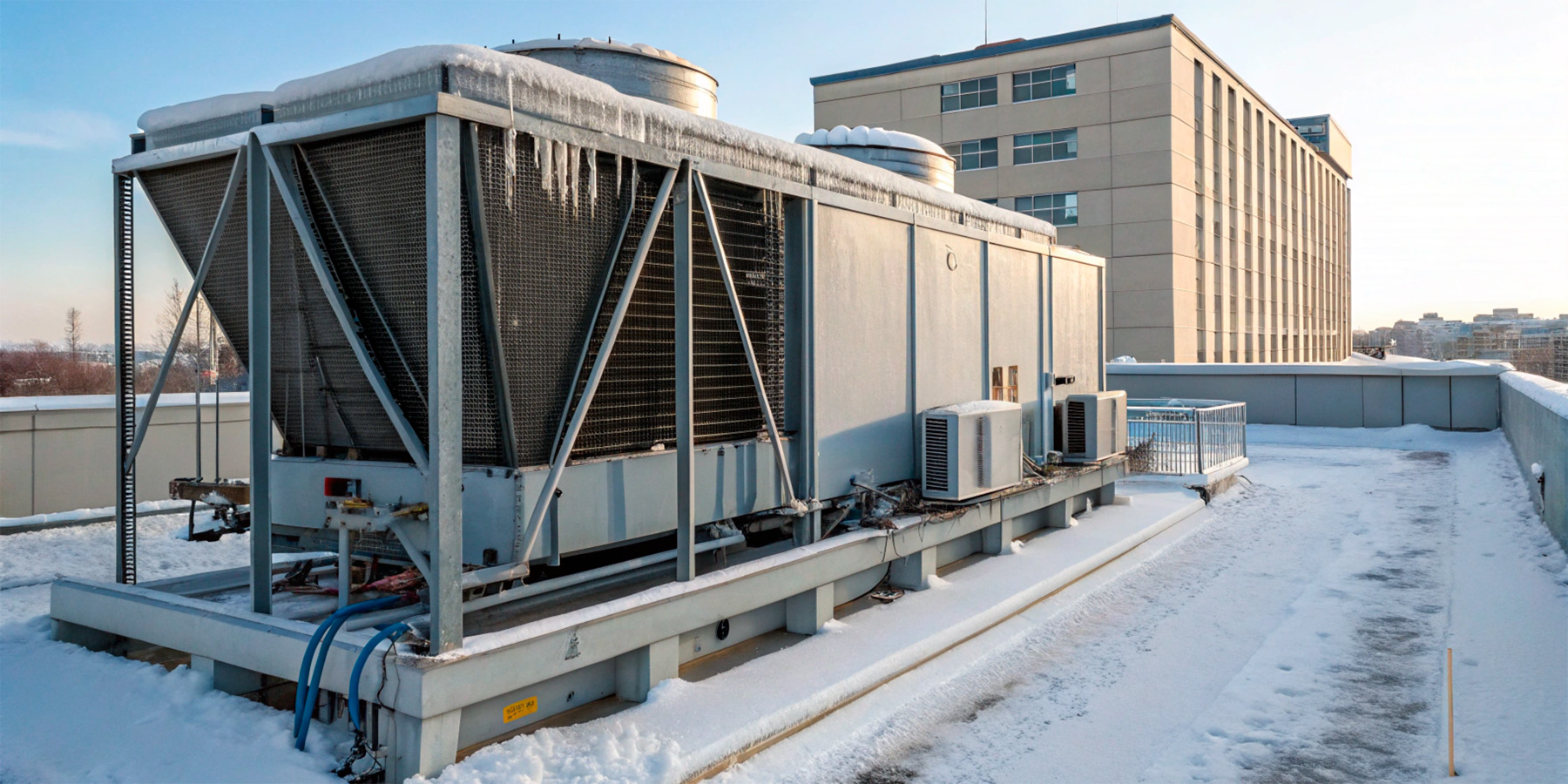

Чому низькі температури становлять проблему для холодильного обладнання
Хоча холодильні системи спочатку призначені для роботи з низькими температурами, екстремально холодні кліматичні умови можуть створювати значні складнощі в їхній експлуатації. Проблеми, пов'язані з впливом низьких температур, виникають через особливості фізики холодоагенту, матеріалів обладнання та умов роботи систем.
1. Замерзання теплоносія
Одна з основних проблем - це замерзання теплоносія (зазвичай води або водних розчинів). За від'ємних температур вода в гідравлічному контурі може замерзнути, що призводить до розширення і розриву трубопроводів, теплообмінників та інших елементів системи.
Наприклад, звичайна вода замерзає за 0 °C, але використання антифризів, таких як етиленгліколь або пропіленгліколь, дає змогу знизити температуру замерзання до -30 °C і нижче, що робить такі склади обов'язковими для зимової експлуатації.
2. Зниження тиску конденсації
Повітряні конденсатори, що використовуються в холодильних системах, залежать від температури навколишнього повітря для відведення тепла. За екстремально низької температури зовнішнього повітря охолодження холодоагенту може стати надлишковим. Це призводить до зниження тиску конденсації, що своєю чергою спричиняє нестабільну роботу компресорів і порушення циркуляції холодоагенту. Такі умови підвищують ризик відмови системи.
Приклад: У системах, що працюють з R410A, тиск конденсації безпосередньо впливає на продуктивність компресорів. За надмірного охолодження компресор може не створити достатнього тиску для нормальної циркуляції холодоагенту.
3. Загустіння масла в компресорах
За низьких температур олива в компресорах стає більш в'язкою, що ускладнює запуск і роботу компресора. Загусла олива не тільки знижує ефективність змащення, а й може спричинити пошкодження деталей, наприклад, знос підшипників або перегрів компресора.
Для вирішення цієї проблеми до складу зимового комплекту входять обігрівачі картера, які підтримують оптимальну температуру оливи, запобігаючи її загусанню.
4. Зменшення швидкості випаровування холодоагенту
За негативних температур ефективність випаровування холодоагенту може знижуватися. Це пов'язано з тим, що в теплообмінниках утворюється лід, який перешкоджає нормальному теплообміну між холодоагентом і середовищем. Це особливо актуально для систем, що працюють із вологим повітрям, де конденсат перетворюється на лід.
Рішення: Використання систем автоматичного розморожування (defrost) та обігрівачів теплообмінників мінімізує ризик утворення льоду.
5. Підвищене навантаження на насосне обладнання
У гідравлічних системах за низьких температур збільшується в'язкість рідини, що вимагає більшої потужності для її перекачування. Насоси, не розраховані на таке навантаження, можуть перегріватися, виходити з ладу або знижувати продуктивність системи в цілому.
В'язкість розчинів етиленгліколю за температури -10 °C збільшується в кілька разів порівняно зі звичайною водою, що вимагає адаптації потужності насосів і використання обладнання, призначеного для роботи з високов'язкими рідинами.
6. Обмерзання зовнішніх елементів обладнання
На вентиляторах, конденсаторах і зовнішніх трубопроводах може утворюватися лід і сніг, що знижує їхню ефективність. Обмерзання обмежує потік повітря через конденсатори, підвищує енерговитрати на роботу вентиляторів і може спричинити поломки через механічне пошкодження елементів.
Чому важливо враховувати ці проблеми?
Кожна з перерахованих проблем знижує ефективність холодильного обладнання, підвищує експлуатаційні витрати і збільшує ризик аварій. Ба більше, пошкодження елементів системи через замерзання або механічне зношування може призвести до повної зупинки підприємства. Тому впровадження зимового комплекту - це не просто рекомендація, а необхідна умова для стабільної роботи обладнання в холодну пору року.
Принципи роботи та функції зимового комплекту для промислового холодильного обладнання
Зимовий комплект це набір компонентів і функцій, що адаптують систему охолодження до роботи в умовах низьких температур. Основне завдання таких рішень - забезпечити стабільний тиск конденсації, запобігти замерзанню води або антифризу в теплообмінниках, а також мінімізувати енергоспоживання в умовах низького навантаження.
Елементи зимового комплекту:
- Регуляція швидкості вентиляторів. За низької температури повітря охолодження холодоагенту може стати надлишковим, що призводить до зниження тиску конденсації. Щоб цього уникнути, система керує швидкістю обертання вентиляторів повітряних конденсаторів, забезпечуючи оптимальну ефективність охолодження.
- Підігрівачі картера компресора. Вони запобігають загусанню оливи в компресорах за низьких температур, що особливо важливо для поршневих і спіральних моделей.
- Обігрівачі трубопроводів і теплообмінників. Використовуються для підтримки позитивної температури води або антифризу в гідравлічній системі.
- Автоматичні зливні клапани. Вони випускають воду з системи під час її зупинки, запобігаючи замерзанню і розриву трубопроводів.
- Антифризи на основі етиленгліколю. Заміна води на антифриз дає змогу системі працювати без ризику замерзання до температури -30 °C і нижче.
Промислове холодильне обладнання, що використовує зимовий комплект
Чилери
Чилери - це основні елементи систем промислового охолодження, які широко застосовуються у виробничих, торговельних і медичних об'єктах. За низьких температур навколишнього повітря використання зимового комплекту дає змогу уникнути замерзання води в гідравлічному контурі. Наприклад, у харчовій промисловості чилери забезпечують охолодження молочних продуктів, і їхнє зупинення через зимові умови може призвести до значних збитків.
Повітряні охолоджувальні конденсатори
Це обладнання активно використовується у великих холодильних складах і логістичних центрах. У зимовий період високий ризик переохолодження холодоагенту, що може призвести до нестабільної роботи системи. Використання Low Ambient Kit вирішує цю проблему завдяки керуванню роботою вентиляторів.
Фанкойли
Фанкойли, що є частиною систем «чилер-фанкойл», використовуються для кондиціонування повітря в промислових і комерційних приміщеннях. У зимовий період вони потребують захисту трубопроводів від замерзання, особливо якщо система зупиняється на тривалий термін.
Охолоджувальні вежі (градирні)
Градирні забезпечують охолодження води для систем кондиціонування та промислового обладнання. В умовах негативних температур вода в градирні може замерзнути, що призводить до зупинки системи. Обігрівачі та використання антифризів дають змогу уникнути подібних ситуацій.
Приклади застосування
Харчова промисловість:
На молокозаводах чиллери підтримують температуру охолодження молока на етапі пастеризації. У зимовий період завдяки зимовому комплекту виключаються ризики, пов'язані із замерзанням води в гідравлічній системі, що зберігає стабільність технологічного процесу.
Фармацевтичні підприємства:
На складах лікарських препаратів часто використовують системи з фанкойлами. Замерзання трубопроводів може призвести до зупинки системи і руйнування дорогих препаратів. Використання антифризів і термостатів у складі зимового комплекту мінімізує ці ризики.
Торгові центри:
Для підтримання комфортної температури в торговельних центрах системи кондиціонування оснащуються фанкойлами. Зимовий комплект забезпечує їхню безперебійну роботу навіть за різкого зниження зовнішньої температури.
Важливість професійного підходу до встановлення зимового комплекту
Вибір і встановлення зимового комплекту мають враховувати особливості конкретної системи охолодження і кліматичні умови регіону. Наприклад, для обладнання, встановленого в північних регіонах України, потрібна надійніша термоізоляція трубопроводів, ніж для південних областей.
Професійне встановлення компонентів зимового комплекту дає змогу:
- Уникнути аварійних ситуацій.
- Знизити експлуатаційні витрати.
- Продовжити термін служби обладнання.
