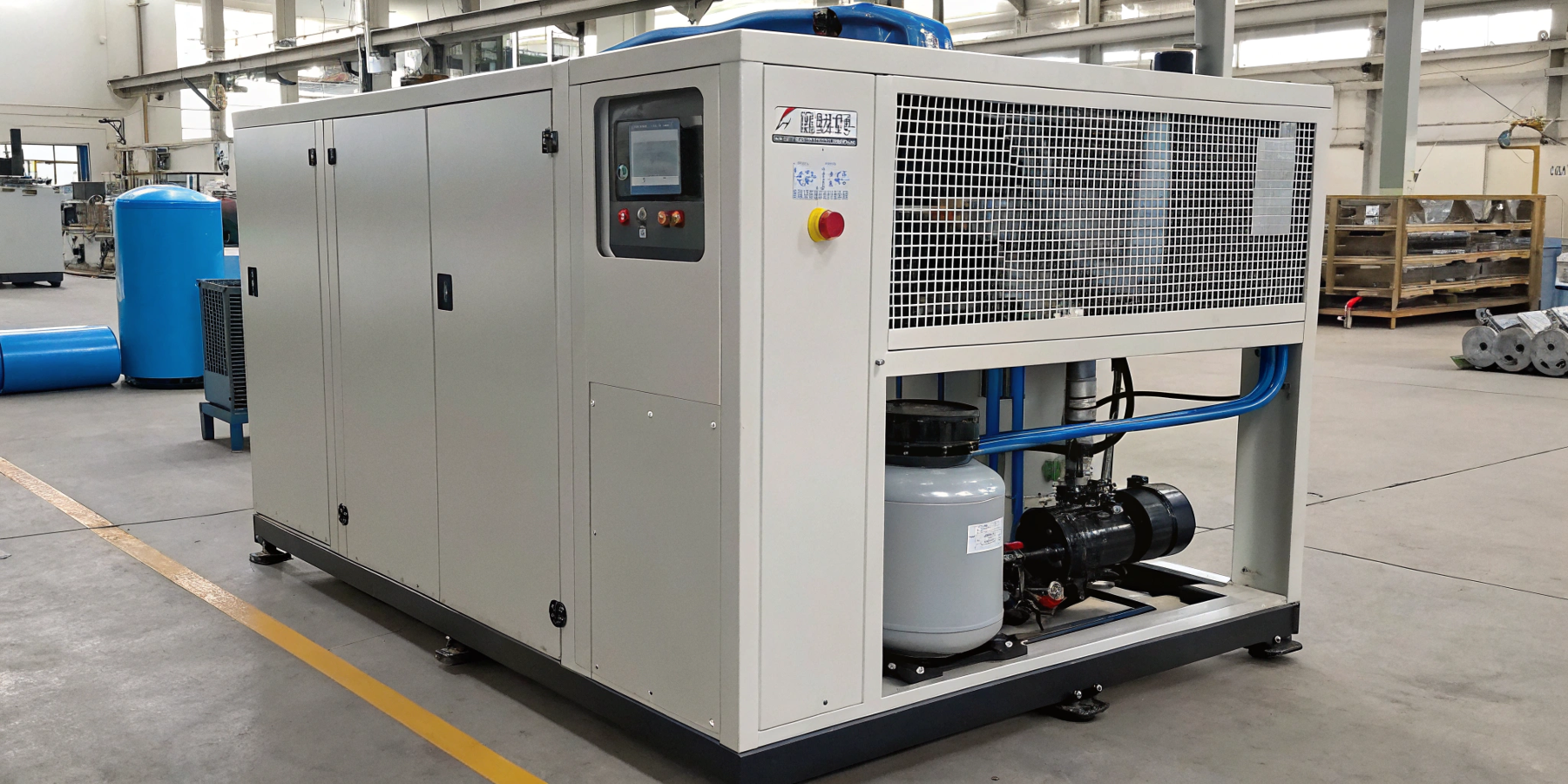

Лиття під тиском – це технологія, яка дозволяє масово виготовляти пластикові, металеві чи композитні вироби з високою точністю. Необхідно розуміти, що якість готової продукції залежить від багатьох чинників. Наприклад, від точності конструкції прес-форми або властивостей матеріалу, а також коректного управління температурним режимом. Правильне охолодження прес-форми – вкрай важливий, незамінний етап процесу, який впливає на структурну цілісність виробів, швидкість виробництва та економічну ефективність. Домогтися якісного зниження температури можна у різний спосіб, наприклад, за допомогою таких пристроїв, як чилери для ТПА. Зараз ви дізнаєтеся, чому охолодження таке важливе, як воно впливає на результат і які наслідки виникають при його порушенні.
Контроль циклу виробництва: час – гроші

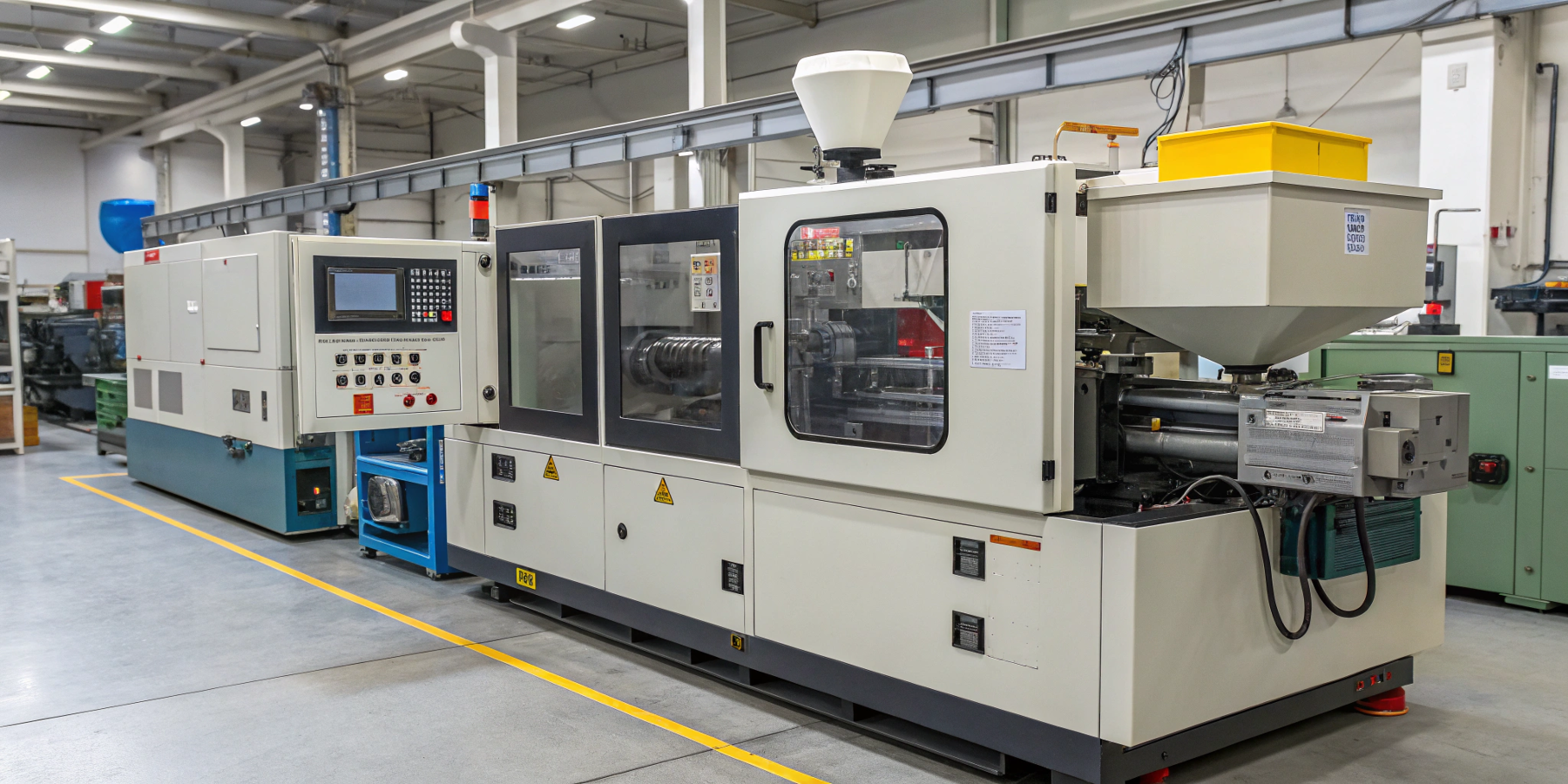

Лиття під тиском складається з декількох етапів: упорскування розплаву, заповнення форми, охолодження та вилучення виробу. Охолодження займає до 70% часу всього циклу, відповідно, це найвитратніша фаза.
Занадто повільне охолодження підвищує тривалість циклу, знижуючи продуктивність. Наприклад, якщо час охолодження скоротити на 20%, це дозволить випустити на 25% більше виробів за зміну. А ось надмірно швидке охолодження може призвести до неповної кристалізації матеріалу, що викликає внутрішні напруження та деформацію.
Тому оптимізація охолодження вимагає точного розрахунку часу, що ґрунтується на властивостях матеріалу (теплопровідність, температура плавлення) та геометрії виробу. Найновіші системи автоматизації використовують датчики температури та алгоритми для регулювання швидкості охолодження у реальному часі.
Якість виробу: від усадки до короблення
При литті під тиском матеріал переходить з рідкого стану в твердий, що супроводжується усадкою, тобто зменшенням його об’єму. Нерівномірне охолодження посилює цей ефект, що призводить до критичних дефектів:
Усадка та короблення
Якщо різні ділянки виробу охолоджуються з різною швидкістю, виникають внутрішні напруги. Наприклад, товсті стінки охолоджуються повільніше, ніж тонкі, що викликає деформації (короблення) або мікротріщини. В автомобільній промисловості така проблема може призвести до браку деталей кузова, які не відповідатимуть допускам.
Поверхневі дефекти
Некоректне охолодження викликає такі проблеми, як:
-
сліди від впускних каналів – через різницю температур на поверхні формуються видимі лінії;
-
бульбашки та пори – швидке випаровування летких компонентів матеріалу при перегріві;
-
матові плями – локальне порушення кристалізації.
Неоднорідна структура матеріалу
Швидке охолодження аморфних полімерів (наприклад, ABS) нерідко призводить до нерівномірної кристалізації, а це неминуче знижує міцність та зносостійкість. Для кристалізованих матеріалів (поліетилен, поліпропілен) важливо контролювати швидкість охолодження, щоб досягти оптимального розміру кристалів.

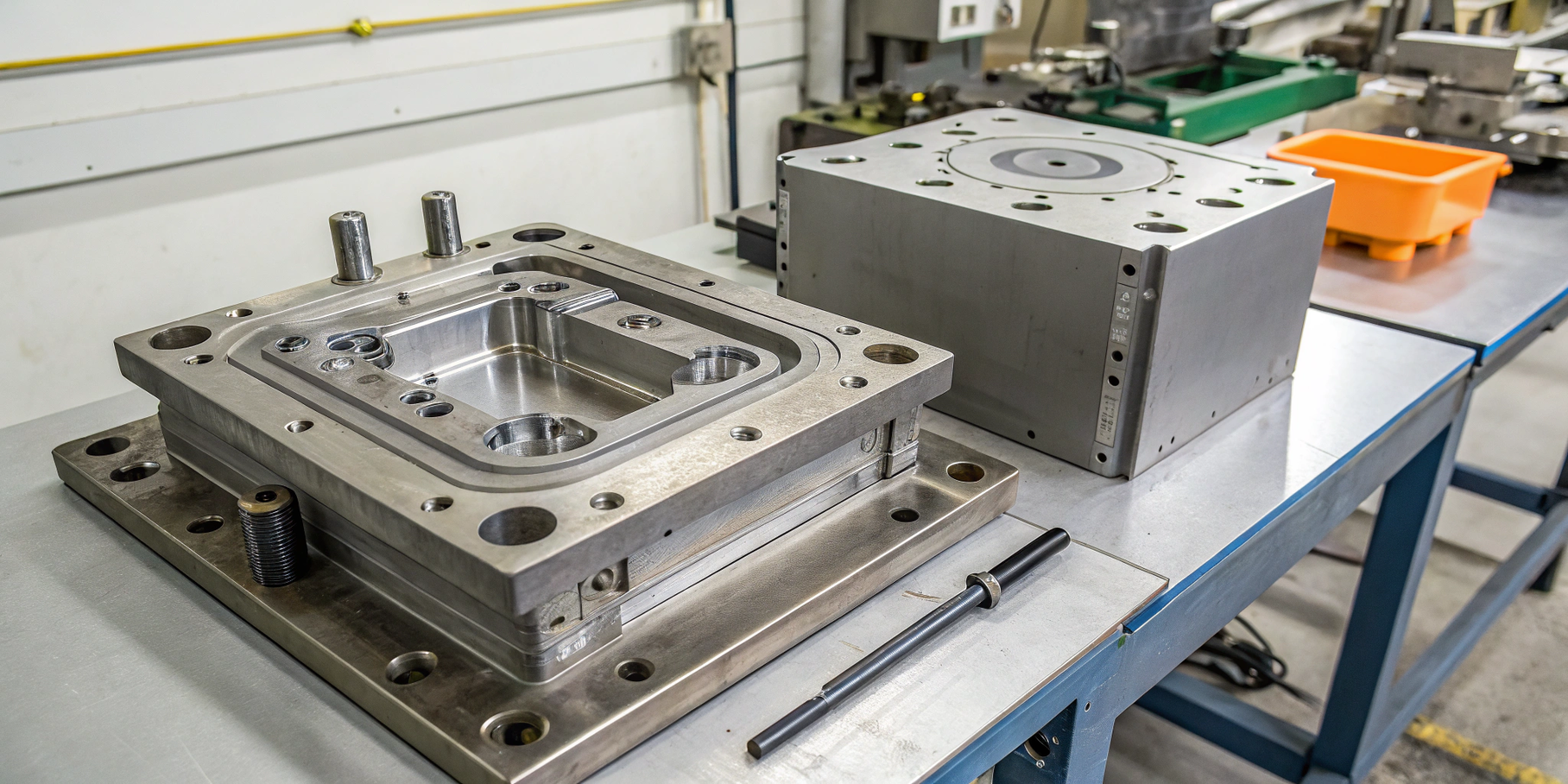

Конструкція прес-форми: як канали охолодження впливають на результат
Охолодження прес-форми здійснюється через систему каналів, якими циркулює теплоносій (вода, масло або повітря). Ефективність цієї системи залежить від трьох факторів:
Розташування каналів
Канали мають бути рівномірно розподілені по зонах прес-форми, щоб забезпечити однакову швидкість відведення тепла. Наприклад, у формах для лиття великих виробів (бамперів, корпусів техніки) використовують контурне охолодження, де канали повторюють геометрію виробу. У зонах із підвищеним тепловиділенням (тонкі ребра, кути) щільність каналів збільшують.
Тип теплоносія
-
Вода – найпоширеніший варіант за рахунок високої теплоємності та доступності.
-
Олива – застосовується для високотемпературних процесів (лиття під тиском металів).
-
Повітря – підходить для прес-форм із мінімальним тепловиділенням.
Матеріал прес-форми
Теплопровідність матеріалу форми впливає на швидкість охолодження. Сталь (40-50 Вт/м·К) охолоджується повільніше, ніж алюміній (200-250 Вт/м·К), але має більшу зносостійкість. Для прискорення процесів часто використовують біметалічні форми, де сталева основа поєднується з алюмінієвими вставками у зонах інтенсивного теплообміну.
Енергоефективність та економія ресурсів
Некоректне охолодження погіршує якість та збільшує витрату енергії. Наприклад, надмірна потужність чилера чи неоптимальна витрата теплоносія призводять до перевитрати електроенергії на 15-30%. Нові системи рекуперації тепла дозволяють використовувати надлишкове тепло від прес-форм для обігріву приміщень або інших технологічних процесів, що допомагає знизити загальні витрати. Детальніше про те, що таке рекуперація тепла у промислових системах охолодження води – тут.
Приклади наслідків порушень
Традиційно сильно страждає автомобільна промисловість. Нерівномірне охолодження форм для лиття поршневих кілець призводить до мікротріщин, які часто проявляються тільки при експлуатації двигунів. Результат практично завжди один – це масове відкликання партії.
Лиття під тиском на виробництві медичних виробів потребує дуже якісної підготовки. Наприклад, швидке охолодження шприців викликає крихкість пластику, що неодмінно зробить продукцію непридатною для використання.
Електроніка – це галузь, де браку із-за неправильного лиття найбільше. Деформація корпусів гаджетів через усадку потребує додаткової постобробки, що завжди збільшує собівартість продукту.
Охолодження як мистецтво балансу
Правильне охолодження прес-форми – це не просто технічне завдання, а комплексний процес, що потребує глибокого розуміння фізики матеріалів, інженерії та економіки. Він визначає як якість виробів, так і рентабельність всього виробництва. Найновіші технології, такі як 3D-друк каналів охолодження та IoT-системи моніторингу, дозволяють досягти максимальної точності, скоротивши час циклу та мінімізувавши брак.
Інвестиції в оптимізацію охолодження окупаються за рахунок підвищення продуктивності, зниження енерговитрат та зміцнення репутації бренду. Як показує практика, компанії, які приділяють увагу цьому етапу, набувають значної конкурентної переваги на ринку.
