Купити чиллер або VRF? З таким питанням стикаються досить часто в процесі проектування системи кондиціонування. Зовні ці пристрої можуть виглядати схоже, але принципи роботи, область застосування та ефективність суттєво відрізняються. У цій статті наші експерти розкажуть, чим чилер відрізняється від зовнішнього блоку VRF, і в яких випадках краще використовувати те чи інше рішення.

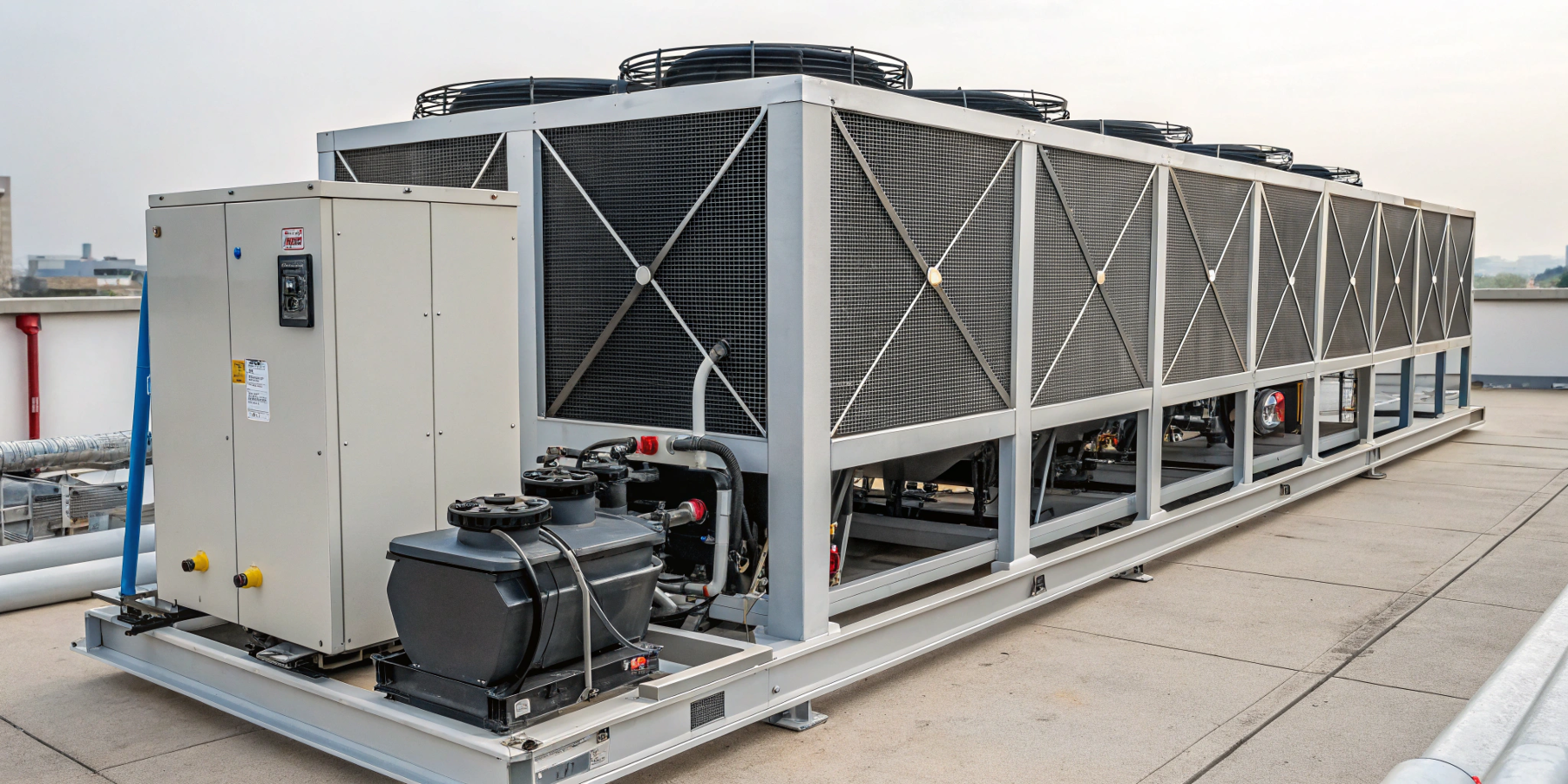

Принцип роботи чиллера
Чилер – це холодильна машина, призначена для охолодження рідини. Головне завдання – підтримувати задану температуру теплоносія, який потім використовується для охолодження повітря в приміщеннях або технологічних процесів.
Основні компоненти чилера:
-
компресор;
-
конденсатор;
-
випарник;
-
терморегулюючий вентиль;
-
система управління.
Охолоджена вода з чилера подається по трубопроводах до фанкойлів або центральних кондиціонерів, встановлених у приміщеннях. Там вона, проходячи через теплообмінник, забирає тепло з повітря і повертається назад у чилер для повторного охолодження.
Читайте також скільки фанкойлів можна підключити до чилера

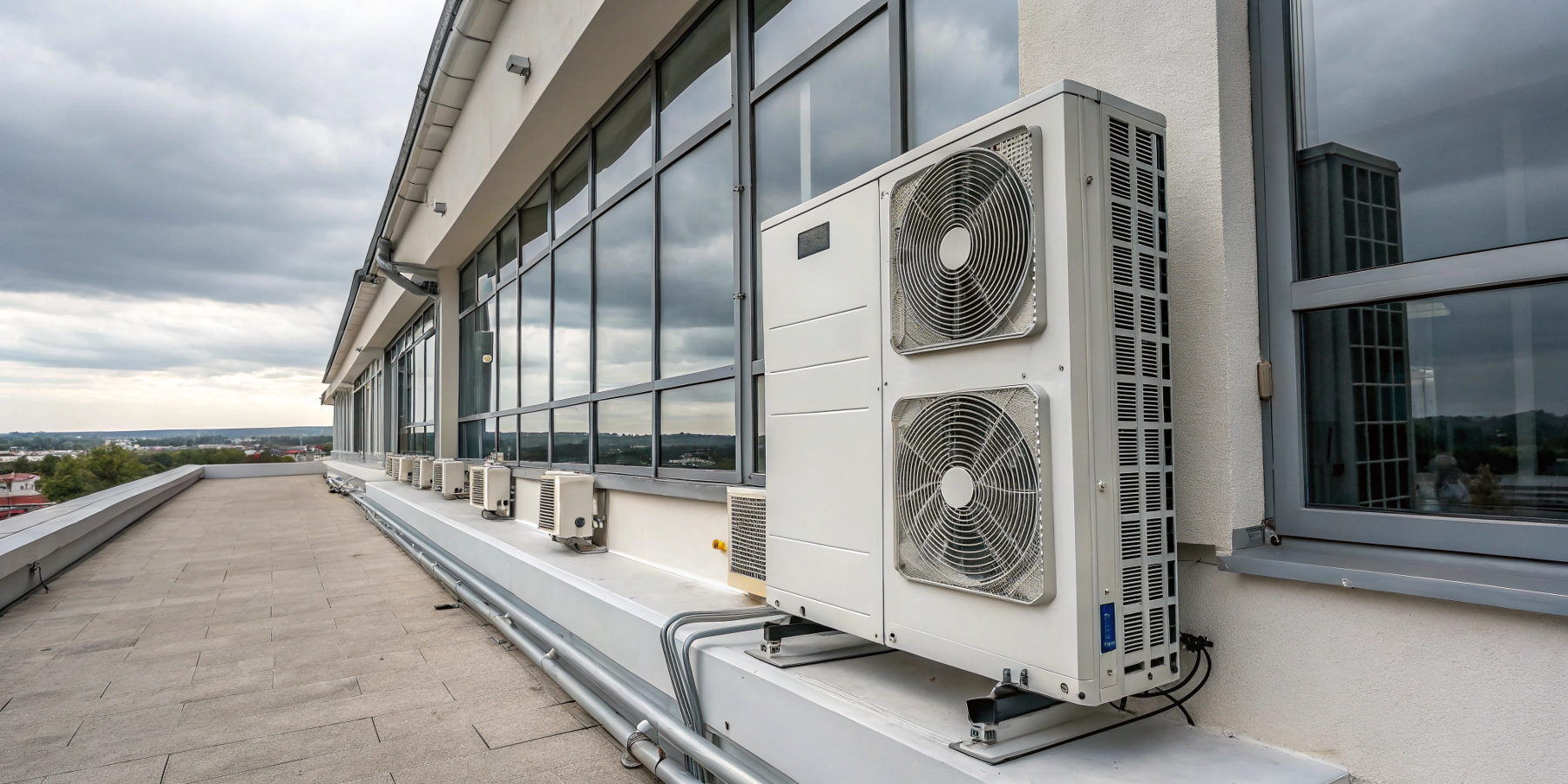

Принцип роботи VRF-системи
VRF (Variable Refrigerant Flow) або система зі змінною витратою холодоагенту – це новий тип мультизональної системи кондиціонування. На відміну від чилера, який охолоджує проміжний теплоносій, VRF працює напряму з холодоагентом, що циркулює між зовнішнім та внутрішніми блоками.
Зовнішній блок VRF-системи містить компресор з інверторним керуванням. Холодоагент із зовнішнього блоку подається безпосередньо до внутрішніх блоків по мідних трубах. У кожному з них встановлений електронний розширювальний клапан, що регулює потік залежно від необхідної потужності охолодження.
Головна особливість VRF – можливість незалежного керування температурою в різних зонах або приміщеннях. Деякі моделі підтримують режим одночасного обігріву та охолодження різних приміщень за рахунок трьохтрубної конфігурації.
Рекомендуємо прочитати: VRF кондиціонування як вибрати та встановити систему
Основні відмінності між чилером та зовнішнім блоком VRF
Тип теплоносія
В якості робочого середовища між чилером і споживачами холоду (фанкойлами) використовується вода або незамерзаюча рідина. Холодоагент циркулює тільки всередині самого чиллера.
У випадку з VRF холодоагент рухається по всій системі і напряму охолоджує повітря в приміщеннях через внутрішні блоки.
Спосіб монтажу та інфраструктура
Чилер вимагає монтажу водяної системи з насосами, трубопроводами, розширювальними баками та іншим обладнанням. Труби можуть бути виконані зі сталі, міді або полімерних матеріалів. Виходячи з нашого досвіду, можна сказати, що система досить складна і вимагає регулярного обслуговування.
VRF з'єднується з внутрішніми блоками мідними трубами для холодоагенту. Монтаж простіший, ніж у водяної системи, але вимагає більш ретельного паяння з'єднань і випробувань на герметичність.
Гнучкість та масштабованість
Практично необмежена масштабованість – відмінна особливість чилера. Можна додавати фанкойли при наявності запасу потужності. Довжина трубопроводів обмежена тільки продуктивністю насосів.
Якщо говорити про VRF, то тут відзначається обмежена кількість внутрішніх блоків (зазвичай до 64 на один зовнішній блок). Існують обмеження по довжині і перепаду висот магістралей з холодоагентом.
Енергоефективність
Чилер має додаткові втрати енергії через проміжний теплоносій і насоси, але більш ефективний у системах з дуже великою потужністю. VRF має гарну енергоефективність у малих і середніх системах за рахунок прямого охолодження та інверторного керування компресором.
Надійність та термін служби
У чилерах менший ризик витоку холодоагенту, оскільки він циркулює тільки всередині самого пристрою. Система надійна при правильному обслуговуванні, термін служби може досягати 20-25 років.
У VRF більше з'єднань з холодоагентом, що підвищує ризик витоків. Термін служби зазвичай 10-15 років.
Порівняльна таблиця чилера та VRF-системи
|
Параметр |
Чилер |
Зовнішній блок VRF |
|
Теплоносій |
Вода або гліколевий розчин |
Холодоагент (фреон) |
|
Внутрішні пристрої |
Фанкойли, центральні кондиціонери |
Внутрішні блоки різних типів |
|
Допустима відстань до споживачів |
До сотень метрів (обмежено потужністю насосів) |
До 165 м (залежить від моделі) |
|
Кількість зон/приміщень |
Не обмежено при достатній потужності |
Зазвичай до 64 на один зовнішній блок |
|
Можливість обігріву |
Потрібне окреме джерело тепла або реверсивний чиллер |
Вбудована функція в більшості систем |
|
Енергоефективність при частковому навантаженні |
Середня (залежить від моделі) |
Висока завдяки інверторним технологіям |
|
Об'єм холодоагенту в системі |
Невеликий (тільки в чилері) |
Великий (по всій системі) |
|
Складність монтажу |
Висока (водяна система) |
Середня (фреонові траси) |
|
Вартість обслуговування |
Вища (насоси, водяна система) |
Нижча (менше рухомих частин) |
|
Застосування на великих об'єктах |
Переважно |
Обмежено |
Коли краще використовувати чилер

Чилерні системи краще підходять у таких випадках:
-
Об'єкти великої площі (торгові центри, аеропорти, виробничі приміщення).
-
Будівлі зі складним плануванням і великими відстанями між технічними приміщеннями.
-
Об'єкти з високими вимогами до надійності та безпеки (менше холодоагенту в робочих приміщеннях).
-
Системи, що вимагають інтеграції з іншими інженерними системами (вентиляція, опалення).
-
Об'єкти з перспективою розширення або перепланування.
-
Технологічні процеси, що вимагають точного підтримання температури рідини.
Коли краще використовувати VRF-систему
VRF-системи мають переваги в таких ситуаціях:
-
Будівлі середньої площі (офісні центри, готелі, багатоквартирні будинки).
-
Об'єкти з різними режимами роботи в різних приміщеннях.
-
Будівлі з обмеженим простором для прокладання комунікацій.
-
Місця з вимогами до низького рівня шуму.
-
Проекти з обмеженим бюджетом на монтаж.
-
Об'єкти, де важлива висока енергоефективність при частковому завантаженні.
Наші спеціалісти впевнені – вибір між чилером та зовнішнім блоком VRF повинен ґрунтуватися на конкретних вимогах проекту, включно з площею приміщень, необхідною гнучкістю керування, бюджетом на встановлення та експлуатацію, планами щодо розширення тощо. Обидві системи мають свої переваги та недоліки, і правильний підбір допоможе створити оптимальний мікроклімат при раціональних витратах.
У будь-якому випадку, остаточне рішення краще приймати після консультації з кваліфікованими спеціалістами, які зможуть врахувати всі особливості конкретного об'єкта і запропонувати оптимальне рішення для забезпечення комфортних умов.
