Скільки фанкойлів можна підключити до чилера

Найновіші системи кліматичного обладнання пропонують безліч рішень для підтримки комфортного мікроклімату в житлових, офісних та промислових приміщеннях. Якщо говорити про найбільш ефективні та універсальні варіанти, то, в першу чергу, це чилер для кондиціювання та фанкойли. Відповідь на питання, скільки фанкойлів можна підключити до одного чилера, залежить від низки факторів, серед яких – потужність обладнання, особливості системи та характеристики об'єкта.

---

Принцип роботи чилера та фанкойлів

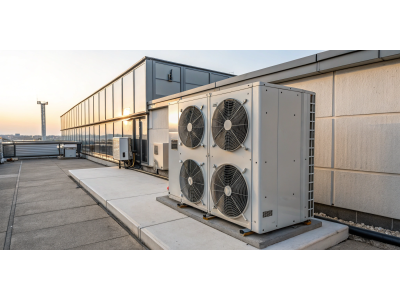

Чилери – це агрегати, які охолоджують воду чи іншу рідину, що циркулює у системі кондиціювання. Охолоджена речовина надходить трубопроводами до фанкойлів, які, власне, і розподіляють прохолодне повітря в приміщеннях. Основні компоненти чилера включають компресор, випарник, конденсатор та систему управління, що забезпечує максимально точний контроль температури.

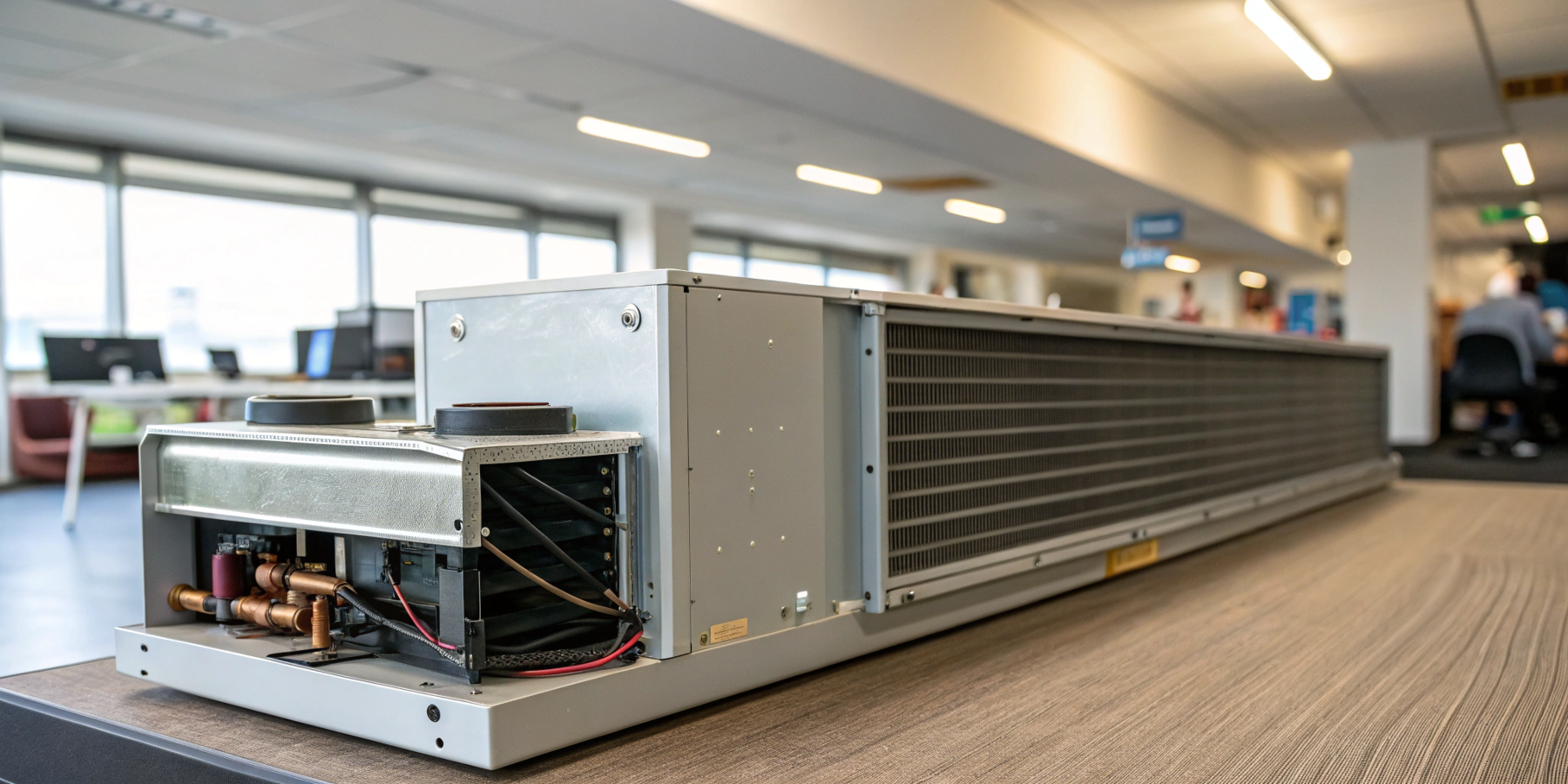

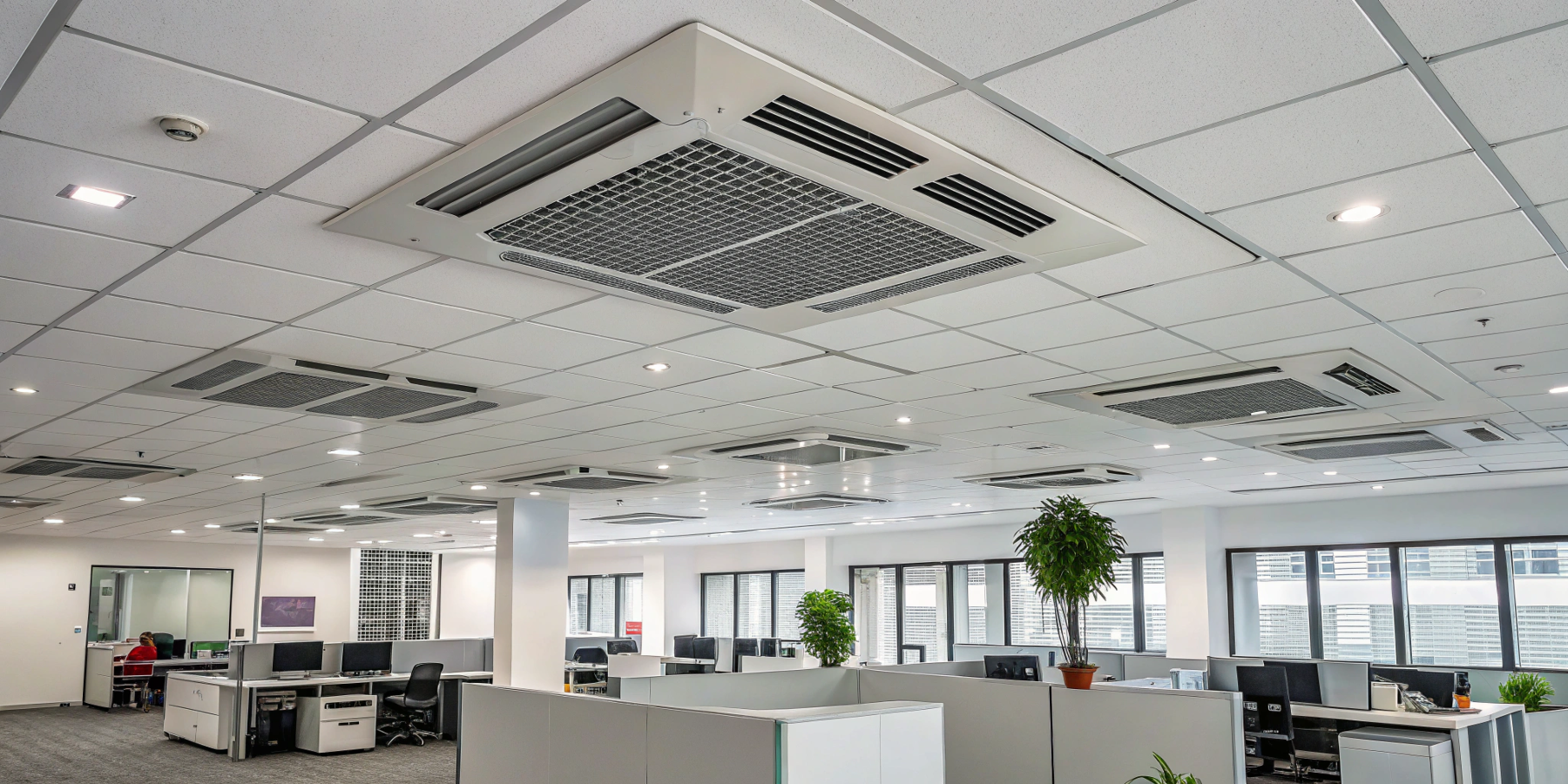

Фанкойли, за фактом, це теплообмінники із вентилятором. У них холодна вода з чилера охолоджує повітря, яке потім надходить у приміщення. Фанкойли можуть працювати як для охолодження, так і для обігріву повітря, в залежності від температури рідини, що подається.

Тут ви зможете детально дізнатися, чим відрізняється чилер від фанкойлу.

---

Що визначає кількість фанкойлів, що підключаються

Основний параметр, що впливає на кількість фанкойлів, які можна підключити до чилера – це його холодопродуктивність. Вона вимірюється в кіловатах (кВт) та позначає максимальну потужність охолодження, яку система здатна забезпечити. Наприклад, якщо чилер має продуктивність 100 кВт, це визначає загальний тепловий баланс, який можуть споживати підключені фанкойли.

Інші фактори, що впливають на розрахунок:

1. Теплове навантаження приміщень. Кожен фанкойл розрахований на охолодження певної площі чи обсягу повітря. Чим більші ці показники, тим вища потреба у його потужності.

2. Продуктивність фанкойлів. На ринку представлені моделі з різними характеристиками – від малопотужних пристроїв для невеликих офісів до високопродуктивних установок, що використовуються на промислових об'єктах.

3. Гідравлічні обмеження. Довжина трубопроводів, їх діаметр та розташування також впливають на ефективність системи. Якщо фанкойлів занадто багато або вони надмірно віддалені від чилера, може знизитися ефективність теплообміну.

---

Розрахунки для оптимального підключення

Визначення кількості фанкойлів, які можна підключити до чилера, вимагає ретельного розрахунку з урахуванням багатьох факторів. Недотримання балансу між потужністю обладнання, витратою рідини, що охолоджує, і температурними параметрами погіршує ефективність всієї системи.

1. Сумарна потужність фанкойлів

Кожен фанкойл має номінальну потужність охолодження, яка виражається у кіловатах (кВт). Це значення вказує, яке теплове навантаження пристрій може компенсувати. Загальна продуктивність всіх фанкойлів, що підключаються, не повинна перевищувати холодопродуктивність чилера.

Наприклад, якщо продуктивність одного фанкойлу становить 5 кВт, а чилер розрахований на 100 кВт, то теоретично до нього можна підключити до 20 фанкойлів (100 ÷ 5 = 20). Але треба розуміти, що цей розрахунок ґрунтується на ідеальних умовах, а в реально існуючій системі таке практично неможливо. Тому завжди потрібен запас потужності, який необхідний для врахування коливань теплового навантаження, можливих витоків та змін в експлуатації. Зазвичай проектувальники закладають додатковий резерв 10-20% максимальної потужності чилера для забезпечення стабільної роботи системи.

2. Витрата охолоджуючої рідини

Чилери використовують охолоджену воду або іншу рідину, що циркулює по системі. Фанкойли, у свою чергу, використовують цей потік для теплообміну. Вони споживають певний обсяг води за годину. Продуктивність насоса, діаметр трубопроводів та їх довжина повинні бути розраховані таким чином, щоб забезпечити достатній потік рідини до всіх фанкойлів без втрати тиску.

Приклад: чилер має витрату охолоджуючої рідини 15 м³/год, а один фанкойл вимагає 0,5 м³/год. Максимальна кількість фанкойлів, що підключаються – 15 ÷ 0,5 = 30 штук.

У реальній системі завжди присутні додаткові фактори, такі як гідравлічні втрати та опір труб, які впливають на витрату рідини, що охолоджує. Щоб компенсувати ці моменти, важливо правильно вибирати насоси та використовувати труби відповідного діаметра.

3. Температурний перепад

Температурний перепад між подачею та поверненням – головний показник ефективності системи охолодження. Зазвичай він становить 5-7 градусів. Чим більша різниця температур, тим вища ефективність відведення тепла, але при цьому знижується загальний обсяг циркулюючої рідини. Це обмежує кількість фанкойлів, що підключаються, так як кожен з них розраховується на певний температурний діапазон.

Якщо чилер підтримує температуру рідини, що подається, на рівні 6 °C і повертає її при 12 °C (перепад 6 °C), система працює стабільно. Якщо перепад стає меншим, наприклад, 3 °C, потрібно більше рідини для відведення того ж об'єму тепла. Це призводить до необхідності збільшення продуктивності насоса та зменшує кількість можливих підключень.

Врахування цих факторів дозволяє правильно розрахувати кількість фанкойлів, а також забезпечити їх ефективну роботу, що критично важливо для довгострокової експлуатації систем кліматичного обладнання.

---

Чому важливе правильне проектування

Помилки у проектуванні системи можуть призвести до серйозних наслідків. Якщо до чилера підключити занадто багато фанкойлів, це викличе перевантаження обладнання, зниження ефективності охолодження та передчасне зношування компресора. Недостатня кількість пристроїв призведе до нераціонального використання ресурсів та збільшення експлуатаційних витрат.

Правильний розрахунок та балансування системи дозволяють досягти:

• оптимальної температури у всіх зонах;

• зниження енергоспоживання внаслідок рівномірного розподілу навантаження;

• довговічності обладнання за рахунок його експлуатації у рекомендованих виробником режимах.

Кількість фанкойлів, яку можна підключити до чилера, визначається його потужністю, характеристиками трубопроводів та загальним тепловим навантаженням системи. Грамотний проект з урахуванням цих факторів дозволяє створити ефективне та економічне рішення для охолодження будь-яких об'єктів.
