Теплообмінники дуже важливі для справної роботи промислового обладнання. Вони забезпечують ефективний теплообмін між різними середовищами. Коли мова заходить про вибір між кожухотрубним і пластинчастим теплообмінниками, виникає питання: який з них все-таки кращий? Відповісти на це питання можна лише розглянувши особливості обох типів пристроїв.
Що таке теплообмінник?
Теплообмінник - це пристрій, який передає теплову енергію від одного середовища до іншого. Його основне завдання - забезпечити ефективний теплообмін між двома і більше рідинами або газами, що мають різні температури. Теплообмінники застосовуються в різних галузях промисловості, енергетиці, системах опалення та кондиціонування.
Принцип роботи теплообмінника заснований на простій фізиці: тепло завжди переміщується від більш гарячого тіла до більш холодного. У теплообміннику створюються умови для максимально ефективної передачі тепла між середовищами, при цьому самі середовища не змішуються одне з одним.
Теплообмінники допомагають з вирішенням безлічі завдань у найрізноманітніших системах і установках. Вони забезпечують нагрівання або охолодження, допомагають утилізувати тепло від вихлопних газів, дозволяють конденсувати пар і випаровувати рідини. Теплообмінники мають велике значення в підтримці оптимальної температури в багатьох технологічних процесах.

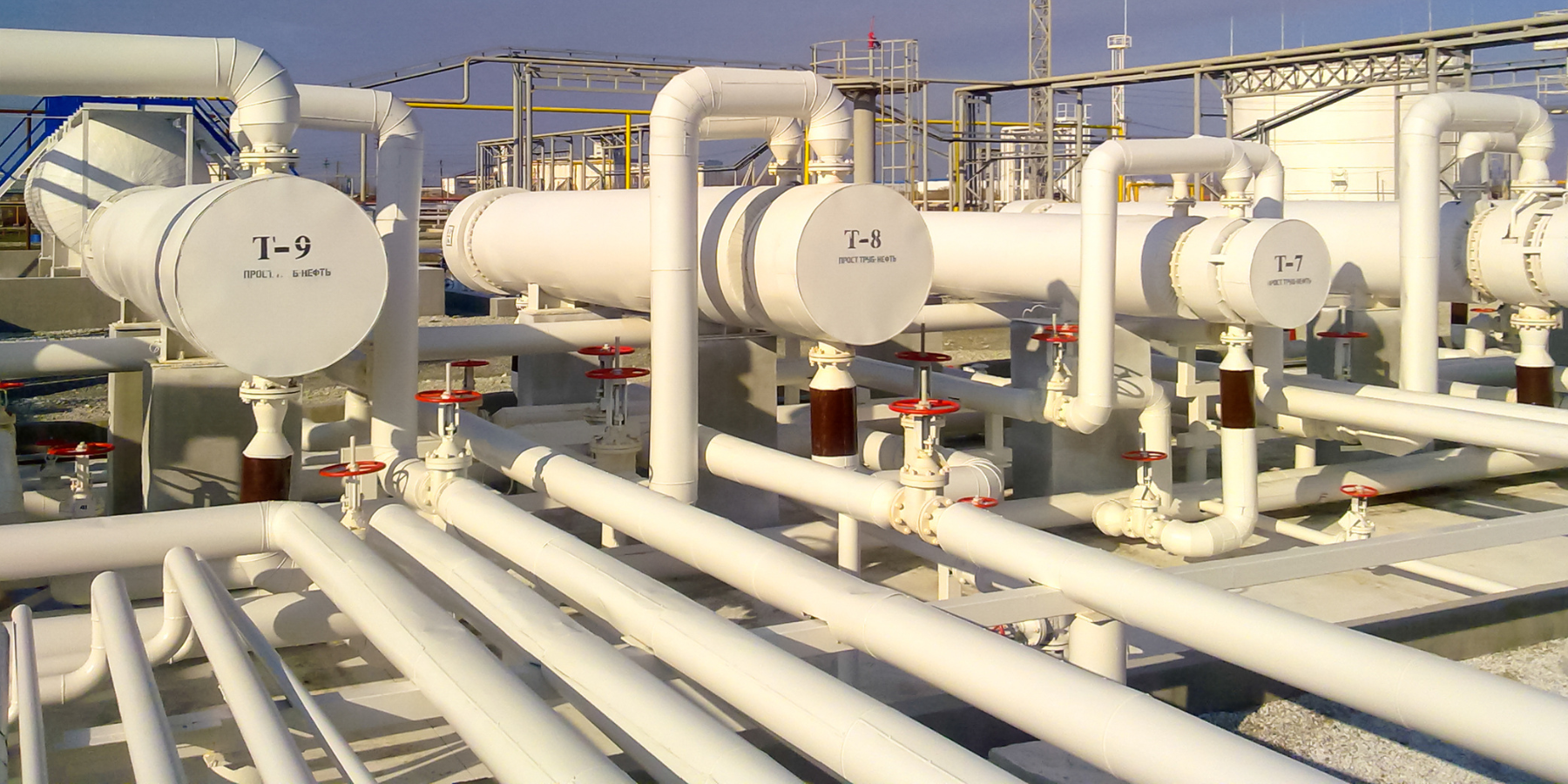

Теплообмінники: якими вони бувають?
Теплообмінники відрізняються між собою за певними якостями. Виділяють кілька типів, кожен з яких має свої особливості та області застосування:
- Кожухотрубні теплообмінники:
- Складаються з пучка труб, укладених у циліндричний кожух
- Одне середовище протікає всередині труб, інше - в міжтрубному просторі
- Дуже надійні, можуть працювати при високих тисках
- Пластинчасті теплообмінники:
- Складаються з набору тонких гофрованих пластин
- Середовища протікають у каналах між пластинами
- Характеризуються компактністю і високою ефективністю теплообміну
- Спіральні теплообмінники:
- Мають спіралеподібні канали для протікання середовищ
- Ефективні при роботі з в'язкими рідинами і суспензіями
- Володіють здатністю до самоочищення
- Повітряні теплообмінники:
- Використовують повітря як одне з теплообмінних середовищ
- Застосовуються для охолодження рідин в умовах обмеженого водопостачання
- Часто використовуються в системах кондиціонування
- Графітові теплообмінники:
- Виготовлені зі спеціального графіту
- Стійкі до агресивних середовищ і високих температур
- Застосовуються в хімічній промисловості
Вибір типу теплообмінника залежить від завдань, що стоять перед системою, а також від властивостей середовища, яке буде нагріватися або охолоджуватися.

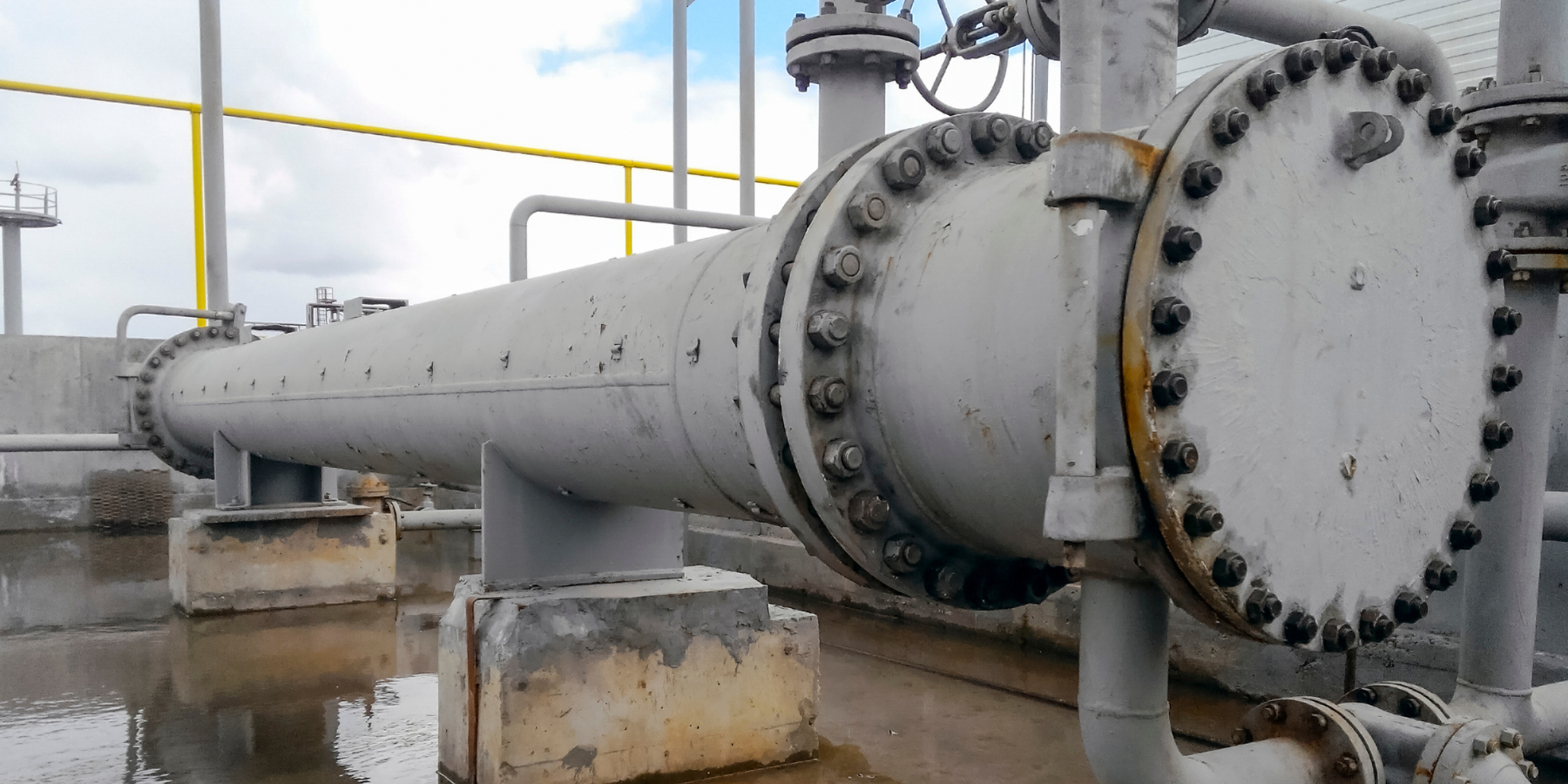

Кожухотрубні теплообмінники: влаштування і принцип роботи
Кожухотрубний теплообмінник - це один з найпоширеніших і перевірених типів теплообмінників, який використовується в найрізноманітніших галузях промисловості. Це обладнання відрізняється простою і надійною конструкцією, яка забезпечує ефективний теплообмін між двома середовищами.
Влаштування кожухотрубного теплообмінника можна описати з використанням наступних елементів:
- Кожух (корпус) – це зовнішня оболонка теплообмінника, яка захищає внутрішні елементи і містить середовище, що протікає в міжтрубному просторі.
- Трубний пучок – набір труб, по яких рухається одне з робочих середовищ. Ці трубки розташовані всередині кожуха.
- Трубні решітки – елементи, що утримують трубки на місці і забезпечують їх надійне кріплення всередині корпусу.
- Перегородки в міжтрубному просторі – вони направляють потік робочого середовища, покращуючи теплообмін, змушуючи середовище обтікати трубки.
- Вхідні та вихідні патрубки – місця, через які робочі середовища надходять і виводяться з теплообмінника.
- Кришки – закривають трубні решітки і забезпечують герметичність конструкції.
Принцип роботи кожухотрубного теплообмінника заснований на передачі тепла між двома потоками рідини або газу, які рухаються по різних контурах. Одне з середовищ рухається по трубках всередині кожуха, а інше – по простору між трубами і кожухом. Процес починається з подачі гарячого середовища в трубний простір, в той час як холодне середовище надходить у міжтрубний простір. Через стінки труб відбувається теплообмін: гаряче середовище віддає тепло холодному, поступово охолоджуючись, а холодне – нагрівається. Нагріте середовище виходить через вихідний патрубок, так само як і охолоджене гаряче середовище.
Ця конструкція дозволяє легко контролювати процес теплообміну і підтримувати стабільні температурні умови для обох робочих середовищ.

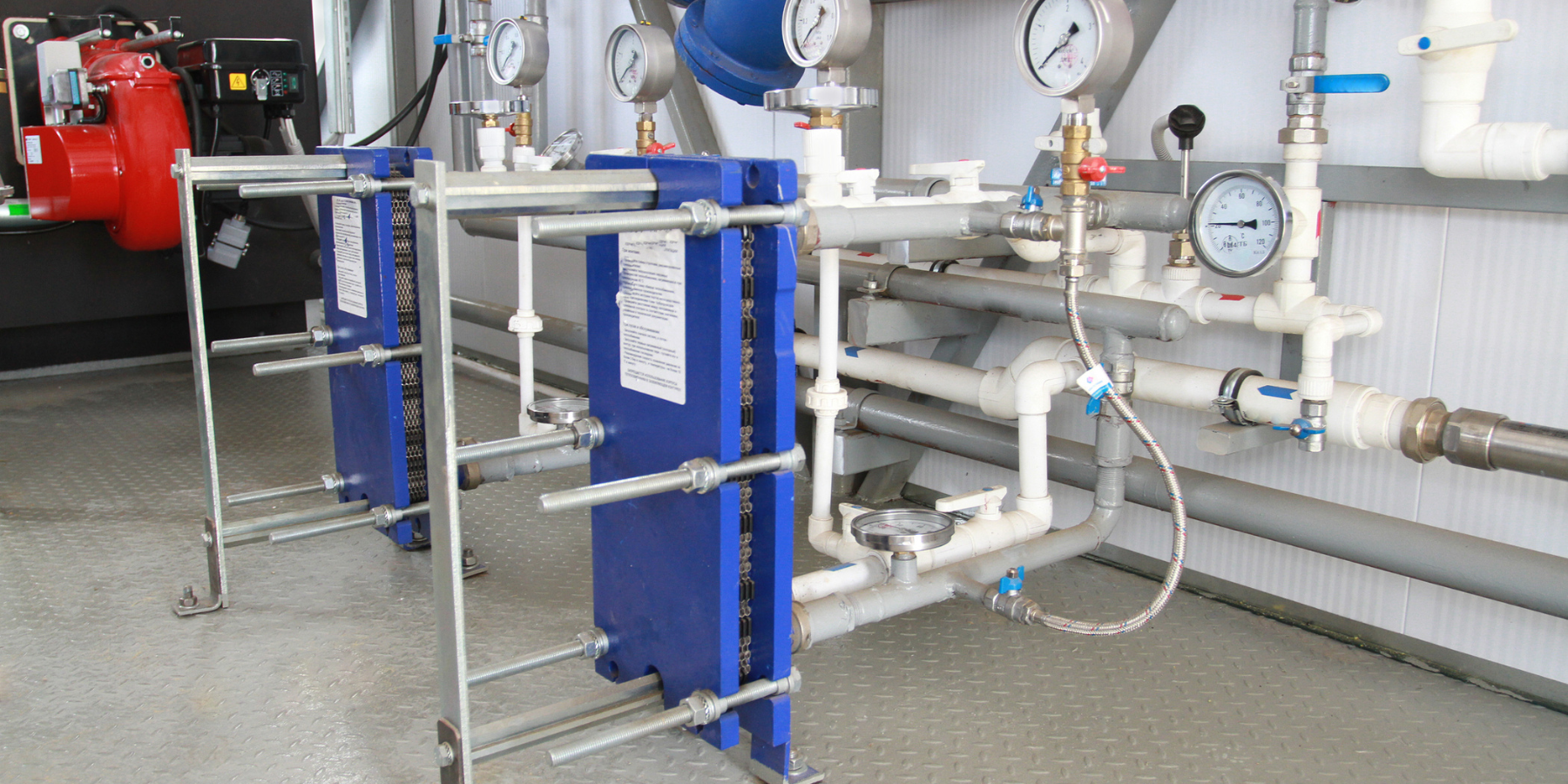

Як працює пластинчастий теплообмінник?
Пластинчастий теплообмінник виглядає як компактний і ефективний пристрій, який широко використовується для передачі тепла між різними рідинами або газами. Конструкція цього теплообмінника відрізняється тим, що вона складається з тонких металевих пластин, що створюють канали для протікання теплоносіїв, що значно збільшує площу теплообміну.
Влаштування пластинчастого теплообмінника включає в себе наступні компоненти:
- Набір гофрованих пластин – основний елемент, через який відбувається теплообмін. Пластини мають особливу форму, яка покращує процес передачі тепла за рахунок створення турбулентності потоку.
- Нерухома плита – частина конструкції, до якої кріпляться пластини, забезпечуючи стійкість пристрою.
- Притискна плита – служить для щільного стиснення набору пластин, створюючи герметичне з'єднання і запобігаючи витокам.
- Направляючі штанги – утримують пластини і забезпечують їх правильне положення.
- Ущільнювальні прокладки – герметизують пластини і розділяють потоки теплоносіїв, запобігаючи їх змішуванню.
- Вхідні та вихідні патрубки – через них подаються і виводяться робочі середовища, що беруть участь у теплообміні.
Принцип роботи пластинчастого теплообмінника полягає в тому, що рідини або гази проходять через канали, утворені між пластинами. Теплоносії рухаються в протилежних напрямках, що значно покращує ефективність теплообміну. Гарячий теплоносій передає своє тепло холодному через тонкі стінки пластин, які, завдяки своїй гофрованій структурі, забезпечують максимально ефективну теплопередачу.
Пластини в теплообміннику розташовані так, що створюється турбулентний потік рідини, що збільшує інтенсивність процесу. В результаті, одна рідина нагрівається, а інша охолоджується, і обидві виходять через відповідні патрубки, готові для подальшого використання.
Порівняння кожухотрубних і пластинчастих теплообмінників: які кращі?
Теплообмінник необхідний для передачі тепла між двома середовищами. При виборі між кожухотрубними і пластинчастими теплообмінниками важливо враховувати їх характеристики і можливості. Обидва типи мають свої переваги залежно від умов експлуатації.
Кожухотрубні теплообмінники краще справляються з роботою при високих температурах і тисках, їх конструкція міцна і надійна. Через наявність трубного пучка, захищеного кожухом, вони можуть використовуватися в складних промислових процесах. Ці теплообмінники також стійкі до забруднення і підходять для роботи з неочищеними рідинами, як морська вода або технічні рідини з домішками. Перевагою вважається простота обслуговування — трубний пучок можна витягти для чищення або ремонту.
Пластинчасті теплообмінники краще підходять для менш складних умов. Вони компактні, а тому добрі для об'єктів з обмеженим простором, таких як житлові або комерційні будівлі. Через наявність тонких пластин, між якими відбувається теплообмін, такі пристрої мають високу ефективність при роботі з низькими і середніми температурами. Однак вони більш чутливі до якості теплоносія і вимагають регулярного очищення, якщо використовуються з забрудненими рідинами. Рекомендується ознайомитись: чим миють теплообмінник.
Таблиця порівняння:
| Параметр | Кожухотрубний теплообмінник | Пластинчастий теплообмінник |
| Температура і тиск | Підходить для високих температур і тиску | Краще працює при середніх температурах і тисках |
| Компактність | Вимагає більше місця | Компактний, підходить для обмеженого простору |
| Стійкість до забруднень | Підходить для роботи з забрудненими середовищами | Вимагає чистих теплоносіїв |
| Застосування | Важка промисловість | Побутові та малі промислові об'єкти |
Коли необхідно забезпечити охолодження або нагрівання в умовах агресивного середовища або при високому тиску, вибір на користь кожухотрубного теплообмінника очевидний. Наприклад, у процесі охолодження промислових відходів або в системах з високими навантаженнями краще використовувати кожухотрубні теплообмінники. Якщо ж потрібне компактне рішення для опалення або кондиціонування в житлових або комерційних приміщеннях, пластинчасті теплообмінники підійдуть більше.
Як правильно вибрати теплообмінник і забезпечити його обслуговування?
Теплообмінник — це важлива частина будь-якої системи охолодження або опалення, і його вибір впливає на ефективність і надійність всієї установки. Теплова потужність повинна відповідати тепловому навантаженню системи, щоб забезпечити належний розподіл тепла.
Слід уважно розглянути робочі середовища, з якими працюватиме обладнання — хімічний склад і фізичні властивості рідини можуть істотно вплинути на вибір конструкції.
Необхідно враховувати температурні та тискові робочі параметри, які повинні відповідати умовам експлуатації обладнання. Наприклад, важливо переконатися, що обладнання витримує передбачувані робочі температури і тиски на вході і виході системи. Ще один важливий фактор — це габарити і вага теплообмінника, що особливо важливо при установці в обмеженому просторі.
Матеріал виготовлення повинен бути стійким до впливу агресивних або забруднених середовищ, якщо такі використовуються в системі. При роботі з корозійно-активними рідинами варто вибирати матеріали з високою стійкістю до корозії.
Читайте також які недоліки притаманні пластинчастим теплообмінникам
Коефіцієнт теплопередачі визначає, наскільки ефективно відбувається теплообмін між середовищами. Додатковий запас поверхні теплообміну може стати страховкою на випадок забруднення теплообмінника або зміни умов роботи. Важливо також враховувати експлуатаційні витрати — це стосується як початкової вартості обладнання, так і регулярних витрат на технічне обслуговування та енергоспоживання.
Після вибору та встановлення теплообмінника не можна забувати про його правильну експлуатацію та технічне обслуговування. Регулярне очищення теплообмінних поверхонь від накипу та забруднень підтримує обладнання в робочому стані. Постійний моніторинг параметрів роботи, таких як температура і тиск, допомагає виявляти можливі відхилення та запобігати поломкам.
Також необхідно перевіряти герметичність з'єднань і регулярно замінювати ущільнення для запобігання витокам. Не варто нехтувати перевіркою стану антикорозійних покриттів, особливо якщо обладнання працює в складних умовах. Правильна експлуатація теплообмінника передбачає використання якісних теплоносіїв та їх своєчасну заміну або очищення.
Для підтримки надійної роботи обладнання корисно вести журнал технічного обслуговування, який дозволяє відстежувати виконані роботи та планувати профілактичні заходи. Регулярне обслуговування продовжить термін служби теплообмінника та забезпечить його ефективну роботу.
