Пластинчастий теплообмінник – один з найефективніших пристроїв для транспортування тепла без попереднього змішування робочих середовищ. Його популярність у промисловості, енергетиці та ЖКГ обумовлена компактністю, високою продуктивністю та простотою обслуговування. Перш ніж теплообмінник пластинчастий купити, треба зрозуміти, як він працює, детально розібрати його конструкцію, фізичні основи теплопередачі та особливості експлуатації в різних умовах.
Конструкція пластинчастого теплообмінника: основа ефективності

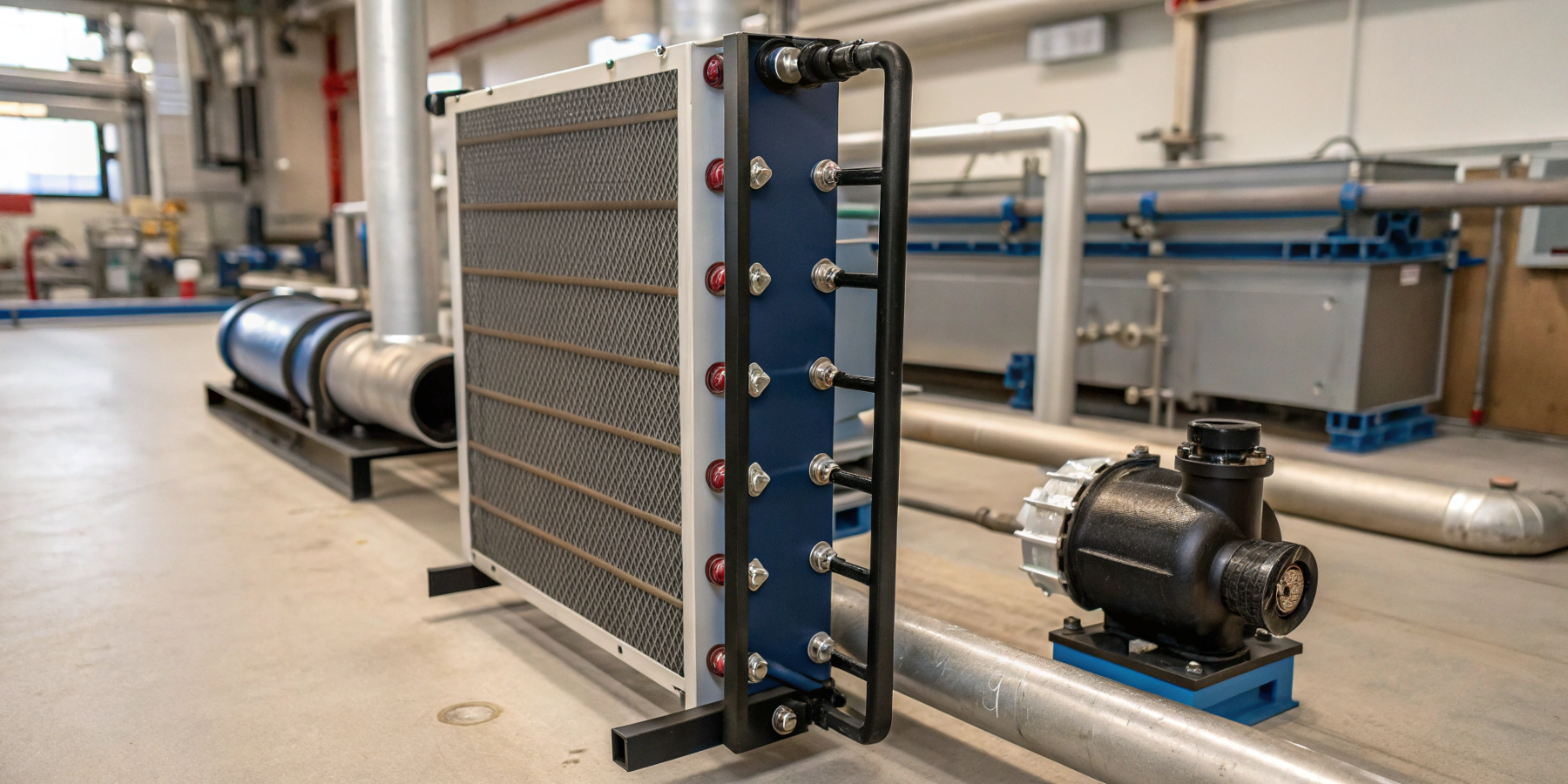

Пластинчастий теплообмінник – це, по факту, набір металевих пластин невеликої товщини із гофрованою поверхнею, зібраних у єдиний пакет. Пластини стягнуті між собою сталевими рамами та ущільнені прокладками, які запобігають змішуванню середовищ. Кожна пластина має чотири отвори: два для входу та виходу гарячого середовища, два – для холодного.
Детальніше про те, з чого складається пластинчастий теплообмінник – тут.
Основні елементи:
-
пластини – виготовляються із нержавіючої сталі, нікелевих сплавів або навіть титану. Гофри створюють турбулентність потоків, збільшуючи площу контакту та теплопередачу;
-
прокладки – силіконові, EPDM або фторопластові, стійкі до температури та агресивних середовищ;
-
рама – нерухома та притискна плити, з'єднані верхніми та нижніми напрямними.
Геометрія пластин (наприклад, «ялинка» або «шеврон») визначає гідравлічний опір і ККД. Чим вища турбулентність, тим ефективніша передача тепла, але зростають енерговитрати на прокачування.
Основи роботи пластинчастого теплообмінника: фізика теплопередачі
Тепло передається від нагрітого середовища до холодного через стінки пластин. Процес можна поділити на етапи:
-
Розподіл середовищ – гаряча та холодна рідини надходять у різні канали, утворені сусідніми пластинами. Наприклад, гаряча вода рухається парними каналами, холодна – непарними.
-
Турбулентний потік – гофрована поверхня пластин руйнує ламінарний потік, створюючи завихрення. Це збільшує час контакту рідини зі стінкою та покращує теплопередачу.
-
Теплообмін – тепло від гарячої рідини через стінку пластини передається холодній. Коефіцієнт теплопередачі (ККД) залежить від різниці температур, швидкості потоків та матеріалу пластин.
-
Вихід середовищ – охолоджене гаряче середовище та нагріте холодне виводяться через відповідні патрубки.
Приклад: в системі ГВП пластинчастий теплообмінник передає тепло від теплоносія (наприклад, води з котла) до холодної водопровідної води, нагріваючи її до 60-70°C.
Рекомендуємо прочитати: для чого потрібен теплообмінник у котельні
Типи пластинчастих теплообмінників та їх особливості
Розбірні (розбірно-збірні)
Конструкція дозволяє розбирати пакет пластин для чищення або заміни. Використовуються в харчовій промисловості та ЖКГ, де можливі забруднення (накип, органічні відкладення). Недолік – ризик витоків через знос прокладок.
Паяні (нерозбірні)
Пластини спаяні між собою міддю чи нікелем, утворюючи монолітний блок. Застосовуються в холодильних установках та системах з високим тиском (до 30 бар). Недолік – неможливість очищення механічним способом.
Зварні (напівзварні)
Пара пластин зварені лазером, а між блоками встановлені прокладки. Підходять для агресивних середовищ (кислоти, олії) та температур до 300°C.
Як працюють пластинчасті теплообмінники різних типів в екстремальних умовах? У хімічній промисловості зварні моделі із титану передають тепло між кислотами без корозії. У системах кондиціювання паяні теплообмінники забезпечують компактне охолодження фреону.
Рекомендуємо прочитати: як розрахувати пластинчастий теплообмінник
Переваги та недоліки пластинчастих теплообмінників
Переваги:
-
високий ККД – турбулентність і більша площа поверхні забезпечують показник до 90% (у 3-5 разів вищий, ніж у кожухотрубних аналогів);
-
компактність – займають до 80% менше місця за тієї ж продуктивності;
-
гнучкість – потужність можна регулювати, додаючи чи видаляючи пластини;
-
ремонтопридатність – у розбірних моделях заміна пошкодженої пластини триває менше години.
Недоліки:
-
чутливість до забруднення – вузькі канали (3-6 мм) забиваються частинками розміром понад 0.5 мм;
-
обмеження тиску – більшість моделей розраховані на тиск до 16-25 бар;
-
вартість – якісні пластини з титану чи нікелю збільшують ціну у 2-3 рази.
Детальніше про те, які недоліки притаманні пластинчастим теплообмінникам, читайте у цій статті.
Застосування пластинчастих теплообмінників: від енергетики до харчової промисловості
В енергетиці застосовуються для охолодження турбін та конденсації пари на ТЕЦ. Також використовуються для теплообміну між теплоносіями в геотермальних установках.
У харчовій промисловості для пастеризації молока, нагрівання сусла у пивоварнях, охолодження соків. Використовуються гігієнічні моделі з гладкими пластинами для легкого чищення.
У хімічній промисловості для теплообміну між агресивними середовищами (сірчана кислота, луги). Здійснюється утилізація тепла від екзотермічних реакцій.
У ЖКГ для підігріву води в системах опалення та ГВП. Виконується інтеграція із тепловими насосами для підвищення енергоефективності.
Як приклад – у молочному виробництві пластинчастий теплообмінник за 20 секунд нагріває молоко від 4°C до 72°C для пастеризації, після чого швидко охолоджує його до 4°C, зберігаючи смак та вітаміни.
Експлуатація та обслуговування: як продовжити термін служби
Дуже важлива попередня підготовка середовищ. Вона включає установку фільтрів для видалення механічних домішок і пом'якшення води для запобігання утворення накипу. Також потрібне регулярне промивання. Хімічна промивка розчиняє відкладення (наприклад, 5% розчином лимонної кислоти), а механічне очищення пластин виконується щітками або гідродинамічним методом.
Необхідно здійснювати контроль параметрів – моніторинг перепаду тиску: збільшення вказує на засмічення каналів. Важлива перевірка герметичності прокладок та зварних швів. При роботі з морською водою бажано вибирати пластини з титану та прокладки з EPDM, стійкі до солі.
Читайте також, як встановити пластинчастий теплообмінник
Порівняння з кожухотрубними теплообмінниками
-
ККД: пластинчасті – 85-90%, кожухотрубні – 50-60%;
-
габарити – пластинчастий агрегат потужністю 1 МВт займає 2 м2, кожухотрубний – 10 м2;
-
вартість обслуговування – заміна прокладок у пластинчастому дешевше, ніж ремонт трубних пучків.
Універсальність та перспективи
Пластинчастий теплообмінник – це результат еволюції інженерної думки, що поєднує простоту та ефективність. Його робота заснована на продуманій конструкції та фізиці турбулентних потоків, що дозволяє застосовувати пристрій у різних галузях. Незважаючи на обмеження, пов'язані із забрудненнями та тиском, розвиток матеріалів та технологій (3D-друк, розумні датчики) відкриває нові горизонти. У майбутньому пластинчасті теплообмінники стануть ще компактнішими, «розумнішими» та екологічнішими, зберігши статус незамінного елемента систем теплопередачі.
