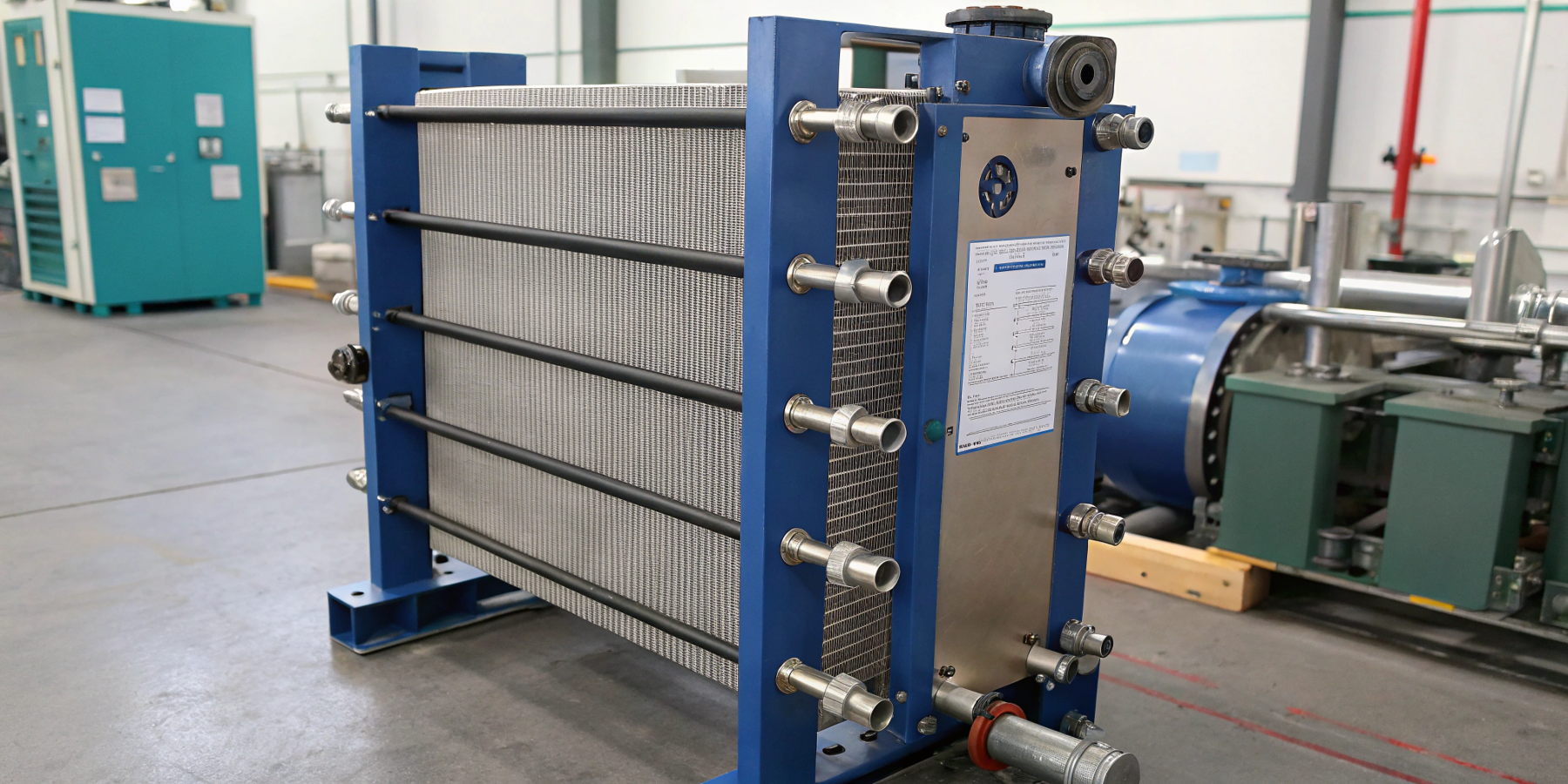

Пластинчастий теплообмінник – це, безперечно, ефективний і компактний пристрій, але його коефіцієнт корисної дії та термін служби безпосередньо залежать від правильності установки. Помилки монтажу призводять до різноманітних проблем – протікання, перегріву, підвищеного гідравлічного опору, передчасного зносу і так далі. Тому, перш ніж теплообмінник пластинчастий купити, треба розібратися в тому, як підготувати місце, зібрати конструкцію та правильно запустити систему, дотримуючись норм безпеки та рекомендацій виробників.
Підготовка місця та обладнання
Вибір місця встановлення
Пластинчастий теплообмінник обов'язково повинен розташовуватись у сухому, добре вентильованому приміщенні з доступом для обслуговування. Критерії вибору місця можуть відрізнятись. Якщо говорити про близькість до трубопроводів, то мінімізація довжини магістралей, що підводять і відводять – це корисно, оскільки сприяє зниженню тепловтрат.
Обов'язково треба передбачити вільний простір. Не потрібно встановлювати теплообмінник так, щоб навколо нього взагалі не було місця. Повинні бути зазори щонайменше 0.5-1 м з кожного боку, наприклад, для демонтажу пластин або заміни прокладок.
Захист від вібрацій дуже важливий. Тому бажано виконати встановлення далеко від насосів, компресорів та іншого вібруючого обладнання. Для великих промислових моделей знадобиться посилений фундамент або сталева рама, здатна витримати вагу апарату (до кількох тонн).
Перевірка комплектації
Перед монтажем необхідно переконатися, що в комплекті є всі пластини, прокладки, рама і кріпильні елементи. Номери на пластинах повинні відповідати схемі збирання (якщо вона передбачена виробником). У жодному разі не повинно бути жодних пошкоджень, наприклад, вм'ятин на пластинах, тріщин на прокладках, деформацій направляючих балок.
Рекомендуємо прочитати: з чого складається пластинчастий теплообмінник

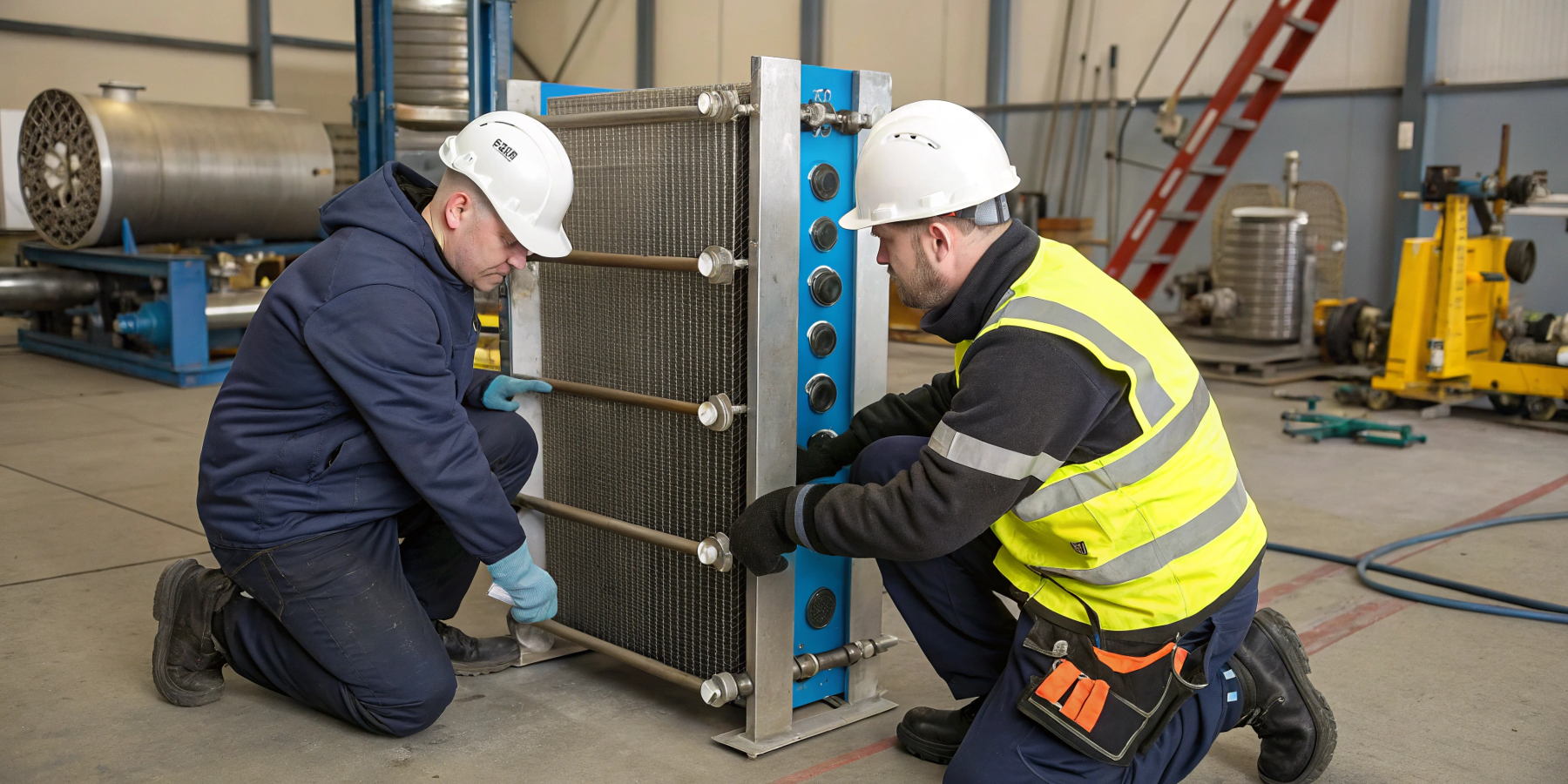

Складання та монтаж теплообмінника
Встановлення рами та напрямних
-
Нерухома плита закріплюється на фундаменті чи опорній конструкції анкерними болтами.
-
Встановлюється нижня та верхня напрямні балки. Попередньо перевіряється їхня горизонтальність рівнем.
-
Далі – пластини надягають на напрямні, чергуючись згідно зі схемою (поворот на 180° щодо попередньої).
-
Після встановлення всіх пластин вони фіксуються притискною плитою та стягуються стяжними болтами.
Важливо – затягування болтів здійснюється хрест-навхрест, щоб забезпечити рівномірний тиск на прокладки. Момент затягування вказується виробником (зазвичай 50-100 Нм).
Орієнтація теплообмінника
Якщо орієнтація вертикальна, це економить простір, але вимагає надійного кріплення до стіни. Підходить для невеликих систем. Горизонтальна орієнтація – стандартний варіант для промислових установок. Забезпечує рівномірний розподіл потоків.

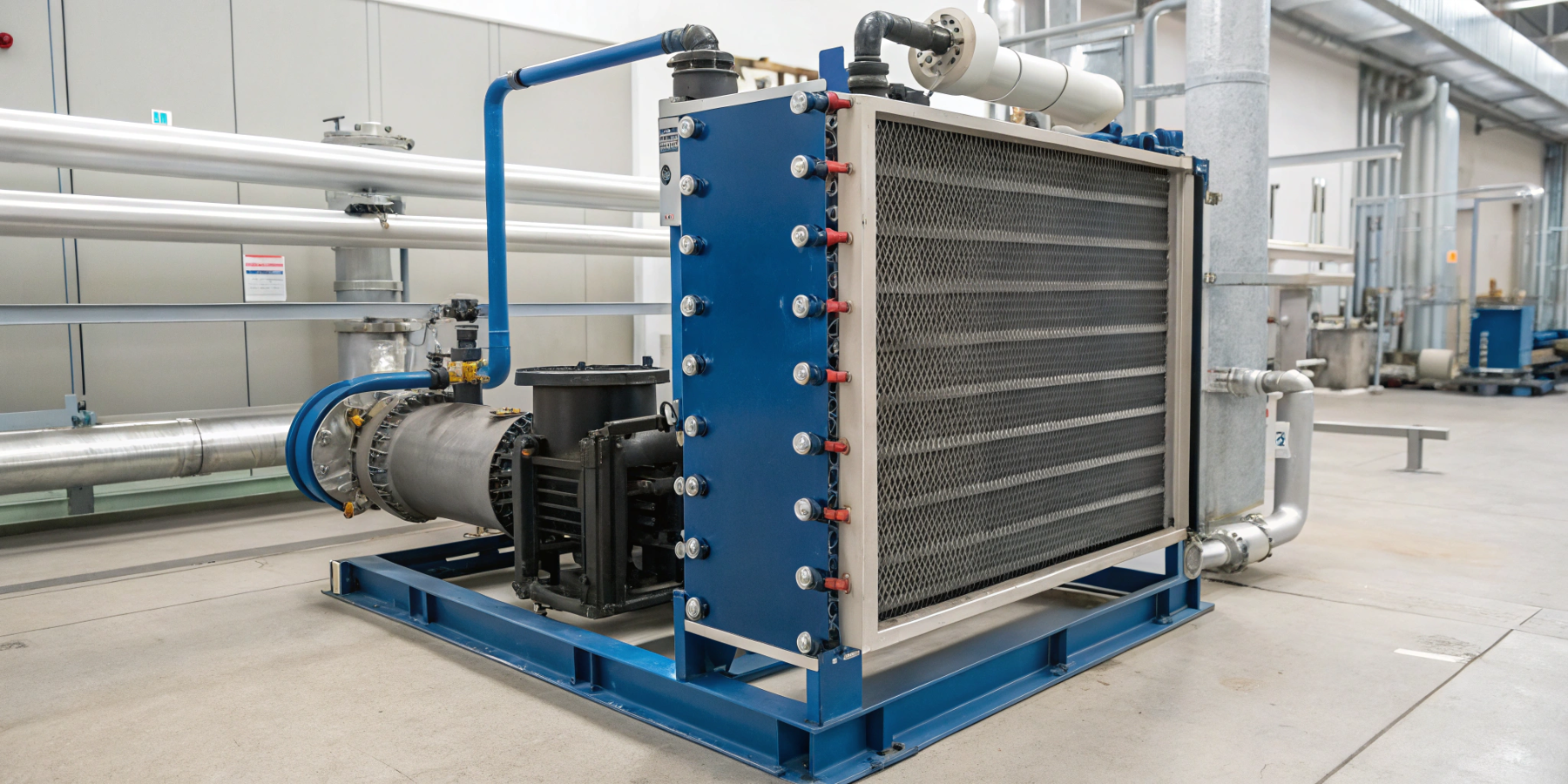

Підключення трубопроводів
Монтаж патрубків та арматури
В першу чергу встановлюються запірні вентилі на вході та виході теплообмінника для відключення при обслуговуванні. Далі – підключаються трубопроводи через компенсатори (сильфонні чи гумові), які компенсують теплове розширення та вібрації. Для захисту від гідроударів встановлюються демпфери чи мембранні баки.
Схема підключення:
-
гаряче середовище підводиться до верхнього патрубка, холодне – до нижнього (для протитечії);
-
на зворотних магістралях монтуються термометри та манометри для контролю параметрів.
Герметизація з'єднань – обов'язковий момент. Як правило, використовується фум-стрічка, анаеробний герметик або паронітові прокладки для різьбових з'єднань. Для фланцевих з'єднань застосовуються графітові або тефлонові ущільнювачі.
Заповнення систем та видалення повітря
Контури заповнюються теплоносієм (водою, антифризом) на мінімальній швидкості, щоб уникнути гідроударів. Потім відкриваються відвідники повітря (встановлені у верхніх точках) для стравлювання повітря. Обов'язково перевіряються всі з'єднання на протікання під тиском, що перевищує робочий на 15-20%.
При використанні води з високою жорсткістю (більше 2.5 мг-екв/л) встановлюються пом'якшувачі або фільтри для запобігання утворенню накипу.
Пусконалагодження та тестування
Циркуляційні насоси спочатку запускаються на мінімальній потужності з поступовим збільшенням швидкості потоку. Обов'язково треба контролювати перепад тиску між входом та виходом – він не повинен перевищувати значень, вказаних у паспорті теплообмінника.
Перевіряється температура на виході: відхилення від проектних значень може вказувати на засмічення каналів або помилки у схемі підключення. Наприклад, якщо температура холодного контуру на виході нижче норми, можливо, гарячий і холодний потоки рухаються в одному напрямку (прямострум), а не протитечією.
Експлуатація та обслуговування
Дуже важливе регулярне промивання. Раз на 6-12 місяців треба виконувати хімічне чи механічне очищення пластин від накипу та забруднень. Чим миють теплообмінник, читайте тут.
Через температурні деформації прокладки втрачають еластичність, тому обов'язково потрібно перевіряти затяжку болтів кожні 3-6 місяців. З появою тріщин чи витоків слід замінити ущільнення, дотримуючись схеми виробника.
Типові помилки при монтажі
-
Неправильна орієнтація пластин – якщо вони зібрані без належного чергування, середовища змішуються, а ККД неминуче падає.
-
Перевищення моменту затягування – призводить до деформації пластин та руйнування прокладок.
-
Ігнорування компенсаторів – вібрації та теплове розширення руйнують зварні шви та різьбові з'єднання.
Грамотний монтаж як запорука довговічності
Установка пластинчастого теплообмінника – завдання, яке потребує точності та розуміння принципів теплопередачі. Правильно змонтований апарат прослужить довгі роки, зберігаючи високий ККД. Основні моменти – вибір місця, акуратне складання пластин, герметизація з'єднань та контроль параметрів під час запуску. Не заощаджуйте на якості комплектуючих та регулярному обслуговуванні – це вбереже від аварій та незапланованих простоїв.
