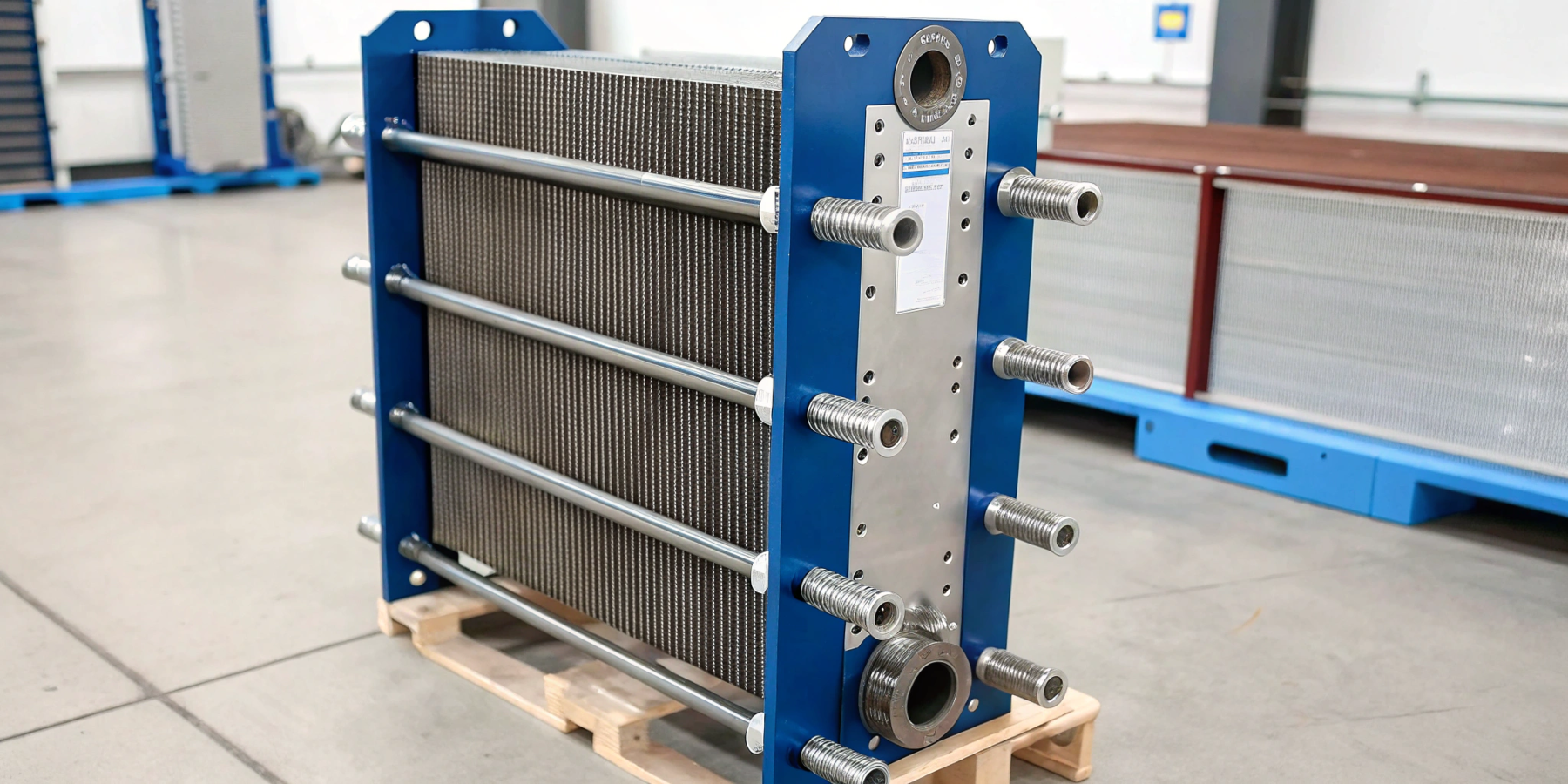

Теплообмінник пластинчастий активно застосовується в системах опалення, вентиляції, кондиціювання, а також у промисловості та енергетиці. Його популярність пояснюється високою ефективністю теплообміну, компактністю та можливістю модульного розширення. Але, незважаючи на всі переваги, пластинчастий теплообмінник має ряд певних мінусів, які необхідно враховувати при виборі обладнання. У цій статті будуть детально розглянуті недоліки пластинчастих теплообмінників, які можуть вплинути на їх експлуатацію та обслуговування.
Чутливість до забруднення та висока потреба у чистоті теплоносіїв
Одним із головних недоліків пластинчастого теплообмінника вважається його висока чутливість до якості теплоносія. На відміну від кожухотрубних моделей пластинчастий теплообмінник має вузькі канали між пластинами, а це автоматично підвищує його вразливість до забруднення. Навіть невеликі частинки накипу, піску або іржі можуть осідати в каналах, знижуючи теплопередачу та викликаючи часткове або повне засмічення.
Особливо гостро ця проблема стоїть у системах, де теплоносій містить велику кількість механічних домішок або якщо використовуються низькоякісні теплоносії з недостатньою хімічною обробкою. Для підтримки працездатності потрібне регулярне промивання та фільтрація, що збільшує експлуатаційні витрати.
Рекомендуємо прочитати: чим миють теплообмінник
Висока ймовірність витоків
Теплообмінник пластинчастий має розбірну конструкцію, що складається із набору металевих пластин, з'єднаних за допомогою прокладок. Така будова має свої плюси, зокрема це дуже зручно для технічного обслуговування, але в той же час значно підвищує ризик витоків.
Читайте докладніше: з чого складається пластинчастий теплообмінник
Основні причини витоків:
-
зношування або механічне пошкодження прокладок при тривалій експлуатації;
-
втрата еластичності гумових ущільнень через температурні коливання або агресивний склад теплоносія;
-
порушення герметичності при частому розборі та збиранні обладнання.
Для запобігання витоку необхідна періодична заміна ущільнювачів, що, само собою, збільшує витрати на обслуговування.
Обмежений діапазон робочих температур та тиску
На відміну від кожухотрубних аналогів, пластинчасті теплообмінники характеризуються наявністю певних обмежень щодо тиску та температури. Це пов’язано з особливостями їх конструкції – з'єднання на прокладках і відносно тонкі пластини не дозволяють витримувати надмірно високі навантаження.
Середні експлуатаційні параметри таких теплообмінників можуть відрізнятись залежно від моделей. Робочий тиск зазвичай до 25 бар (в окремих випадках до 30 бар, але не більше). Температурний діапазон – від -10°C до +150°C (при використанні стандартних гумових прокладок, при більш високих температурах потрібен спеціальний матеріал).
В умовах роботи з агресивними середовищами, високими температурами та тисками, наприклад, у нафтохімічній промисловості, пластинчастий теплообмінник може виявитися неоптимальним рішенням, яке потребує частого обслуговування або заміни на більш стійкий тип обладнання.
Високі вимоги до технічного обслуговування
Ще одна особливість пластинчастого теплообмінника, яку можна віднести до недоліків – це необхідність у регулярному технічному обслуговуванні. Навіть при використанні якісного теплоносія в теплообміннику з часом відбувається засмічення каналів, зношування прокладок, зниження теплопередачі.
Якщо розуміти конструкцію сучасних пластинчастих теплообмінників, то обслуговування не здаватиметься особливо складним. Як правило, дана процедура включає періодичне промивання (гідрохімічне або механічне), перевірку та заміну прокладок, а також регулярний контроль стану пластин (на предмет корозії чи деформації).
Деякі моделі вимагають повного розбирання для очищення, що збільшує трудомісткість та витрати на обслуговування. У випадку великогабаритних установок сервісні роботи можуть вимагати зупинки всього технологічного процесу, а це економічно невигідно.
Обмежена довговічність матеріалів
Хоча теплообмінник пластинчастий виготовляється з корозійностійких матеріалів, таких як нержавіюча сталь або титановий сплав, він все ж таки схильний до зносу. Особливо це стосується ущільнювачів, які згодом втрачають еластичність та потребують заміни.
Крім того, при використанні агресивних середовищ можуть виникати:
-
Ерозійне зношування пластин – у місцях високошвидкісного потоку теплоносія нерідко відбувається буквальне стирання металу.
-
Корозія при контакті з агресивними рідинами – якщо матеріал пластин не відповідає хімічному складу середовища.
-
Механічна деформація пластин – під впливом високого тиску чи температурних коливань.
Через ці фактори термін служби пластинчастого теплообмінника може бути коротшим, ніж у аналогічних кожухотрубних моделей, особливо при експлуатації в складних умовах.
Пластинчасті теплообмінники - це вигідне рішення
Пластинчасті теплообмінники, недоліки яких все ж таки існують, характеризуються винятковою ефективністю. Якщо розглядати конкретно проблеми, то це насамперед висока чутливість до забруднення, необхідність частого обслуговування, ризик витоків та обмежений діапазон робочих температур та тиску.
Тому при виборі такого обладнання важливо враховувати як технічні характеристики, так і умови експлуатації. У ряді випадків може знадобитися більш надійний альтернативний варіант, наприклад, кожухотрубний теплообмінник, який менш вимогливий до чистоти теплоносія і має більшу механічну міцність. Тут ви зможете дізнатися, у яких випадках кожухотрубний теплообмінник перевершує пластинчастий.
Необхідно розуміти, що при грамотному обслуговуванні та дотриманні експлуатаційних норм пластинчастий теплообмінник обов'язково стане надійним та економічним рішенням для різних промислових процесів, систем опалення та кондиціювання.
